Un contactsau de mare putere începe să conteze atunci când un releu normal nu mai poate absorbi sarcina. În termeni practici, mulți contactori încep peste 15 A, iar modelele industriale pot comuta sute sau mii de amperi. Dacă selectați unul pentru un motor, un sistem de baterii, o bancă de încălzire sau un panou de distribuție a energiei, decizia se oprește rareori la valoarea nominală. Depinde, de asemenea, de curentul de pornire, ciclul de lucru, tipul de tensiune, controlul arcului, antrenarea bobinei și mediul în care va locui dispozitivul.
Alegeți un contactor atunci când sarcina este grea, comutarea este frecventă și energia arcului la deschiderea contactului este semnificativă. Alegeți un releu de curent ridicat sau un modul compact atunci când sarcina este moderată, pachetul este mic și sarcina de comutare este mai ușoară. Granița nu este fixă. Un releu de 30 A poate funcționa bine într-un dulap și poate eșua devreme în altul deoarece sarcina este mai degrabă un motor decât un încălzitor rezistiv.
Ce face un contactor de mare putere sub sarcină
În interiorul unui contactor sunt patru grupuri funcționale: bobina, miezul magnetic și armătura, contactele principale și sistemul de suprimare a arcului. Un semnal de control de putere scăzută alimentează bobina. Forța magnetică trage armătura și închide contactele principale. Când bobina se dezactivează, un arc întoarce armătura și deschide contactele. Într-un contactor normal deschis, circuitul principal este oprit până când bobina este alimentată. Acest aranjament permite unei ieșiri PLC, un termostat sau un dispozitiv pilot să controleze în siguranță un circuit mult mai mare.
Principala provocare de proiectare nu este închiderea contactelor. Le deschide. Când contactele se separă sub sarcină, curentul poate susține un arc care erodează metalul, crește temperatura și întârzie întreruperea. Prin urmare, contactoarele adaugă jgheaburi cu arc, bobine de explozie magnetice, plăci de separare, camere de vid sau camere umplute cu gaz. Metoda corectă depinde de curent, tensiune și dacă sursa este AC sau DC.
Contactoarele diferă, de asemenea, de relee în ceea ce privește așteptările de serviciu. Un contactor poate porni un motor de mii de ori pe an, astfel încât forța arcului, materialul de contact și creșterea temperaturii terminalelor sunt critice. Releele de curent ridicat se află între releele de semnal și contactoare.
Pentru modelele compacte care necesită încă un curent mai mare, un releu de curent ridicat poate fi o alternativă practică. Seria CY T90 este un releu SPDT de curent ridicat oferit în versiuni de 30 A și 40 A.

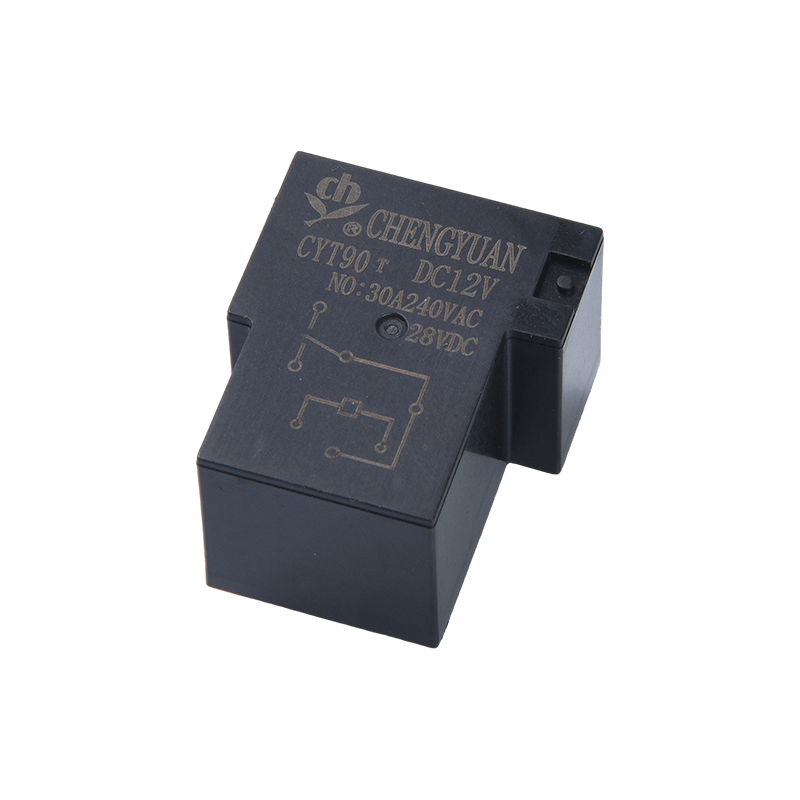

CYT90 Releu de putere SPDT de mare curent Rele compact SPDT de curent ridicat pentru comutarea sarcinilor unde spațiul este redus; util înainte de a compara valorile nominale ale contactorului IEC și comportamentul arcului electric. Vizualizare produs → Evaluări și categorii de utilizare care contează
Curentul din foaia de date nu este suficient. Un contactor de 40 A pentru o sarcină rezistivă poate avea un motor mult mai scăzut. Categoriile de utilizare IEC descriu această diferență. AC-1 acoperă sarcini neinductive sau ușor inductive. AC-3 acoperă motoarele cu cuști de veveriță în care contactorul se închide la curentul blocat la rotor și se deschide la curentul nominal. AC-4 acoperă sarcinile de trecere și conectare, în cazul în care contactorul se deschide la un curent ridicat și se confruntă cu arc sever. Categoriile de curent continuu sunt la fel de solicitante, deoarece arcurile de curent continuu nu se sting automat la trecerea cu zero.
Utilizați tabelul de mai jos pentru a compara modul în care sunt aplicate de obicei contactoarele și releele de curent ridicat. Valorile sunt orientative generale, nu un substitut pentru fișa de date a producătorului și standardul aplicabil.
Tabel care compară contactoarele de mare putere și releele de curent ridicat pentru deciziile de comutare a sarcinii. | Caracteristică | Contactor de mare putere | Releu de curent ridicat |
| Curent tipic | Adesea peste 15 A, până la mii de amperi | De obicei 10 A până la 40 A, unele mai mari |
| Accentul principal de proiectare | Pornire motor, capacitate mare de rupere, control arc | Comutare compactă, izolație, integrare PCB sau panou |
| Controlul arcului | Jgheab cu arc, explozie, vid sau cameră de gaz | Suprimarea arcului, distanță de contact și material mai mici |
| Ciclu de funcționare | Comutare frecventă și sarcini ale motorului | Sarcini moderate de comutare, rezistive sau inductive usoare |
| Coil drive | Putere mai mare a bobinei, circuit de control dedicat | Putere mai mică a bobinei, adesea condusă de electronice |
| Montare | Panou, șină DIN, bară | PCB, plug-in, modul șină DIN |
| Cel mai potrivit | Motoare, sisteme de baterii, distribuție de energie | Circuite de control, sarcini compacte, module de relee |
Alte evaluări includ tensiunea bobinei, tensiunea de izolație, capacitatea de realizare și rupere, durata de viață mecanică, durata de viață electrică, tipul terminalului și montarea. Un contactor cu curentul potrivit, dar tensiunea greșită a bobinei nu va funcționa în mod fiabil.
Când valoarea nominală necesară este încă în domeniul releului, un releu SPDT de la 30 A până la 40 A, cum ar fi CY T91, poate oferi comutare de curent ridicat într-un pachet mai mic.

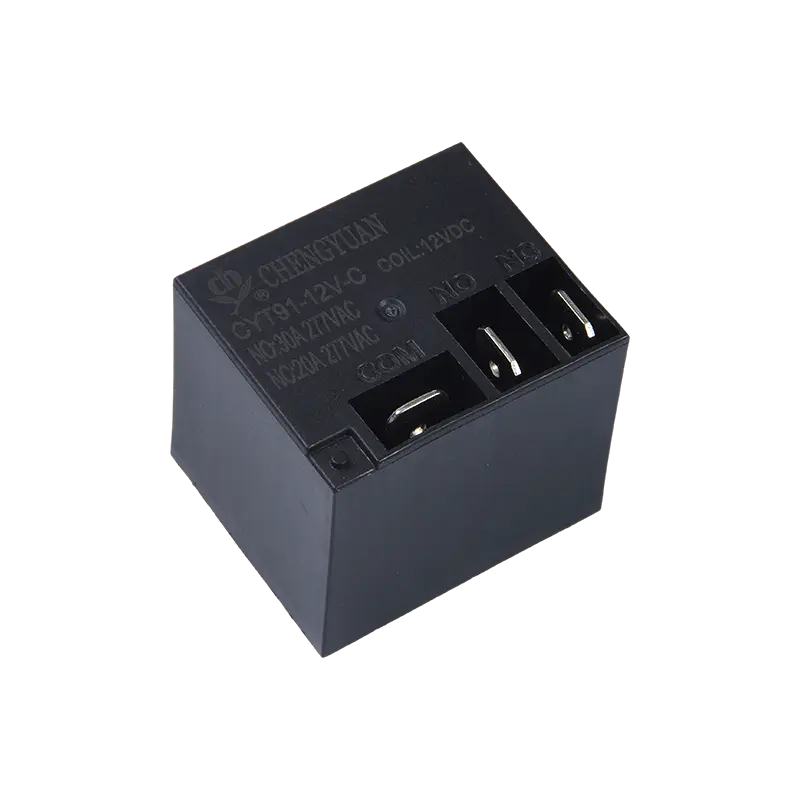

Releu de putere SPDT de curent ridicat CYT91 / T91 Releu de putere SPDT compact de 30 A pentru comutare la curent înalt în spații înguste; o alternativă de releu înainte de a lua în considerare comportamentul arcului contactorului AC sau DC. Vizualizare produs → Comutarea AC și DC nu sunt interschimbabile
Contactoarele de curent alternativ beneficiază de zerouri de curent natural, astfel încât arcurile au șansa de a se stinge. Contactoarele de curent continuu se confruntă cu un arc continuu care trebuie întins, răcit și împărțit rapid, sau spațiul de contact trebuie să reziste la tensiunea maximă. Acesta este motivul pentru care un contactor de curent continuu are adesea o structură de contact diferită, o explozie magnetică și o dimensiune fizică mai mare decât un dispozitiv de curent alternativ cu același curent nominal.
Aplicațiile de înaltă tensiune DC fac această diferență evidentă. Bateriile, rețelele solare și sistemele de încărcare pot furniza energie periculoasă chiar și după deschiderea comutatorului principal. Contactorul trebuie să întrerupă circuitul în siguranță, să izoleze sarcina și să reziste la sudare. Verificați constanta de timp reală, curentul de scurtcircuit și tensiunea maximă, nu numai tensiunea nominală.
Bobinele AC și bobinele DC sunt, de asemenea, diferite. Potriviți bobina cu sursa de control și confirmați curentul de preluare, oprire și menținere.
O listă de verificare pentru selecția proiectelor de contactoare de mare putere
- Definiți sarcina. Identificați sarcina rezistivă, inductivă, capacitivă, a motorului, a transformatorului sau a bateriei. Observați curentul constant și curentul de pornire.
- Confirmați tensiunea de comutare. Înregistrați tensiunea nominală, maximă și tranzitorie. Cerințe separate AC și DC.
- Alegeți categoria de utilizare. Utilizați AC-1, AC-3, AC-4, DC-1 sau categoria care corespunde sarcinii reale.
- Potriviți bobina. Verificați tensiunea bobinei, AC sau DC, pornirea, întreruperea și curentul de menținere.
- Verificați ciclul de funcționare. Estimați operațiunile pe oră și durata de viață electrică estimată. Jogging-ul cu motor poate scurta rapid viața.
- Examinați suprimarea arcului și terminalele. Confirmați camera arcului, direcția de explozie, cuplul terminalului și dispunerea barei colectoare sau a PCB-ului.
- Validați mediul și standardele. Verificați temperatura ambientală, umiditatea, vibrațiile, gradul de poluare și certificarea necesară.
- Testați prototipul. Efectuați teste de întrerupere și de întrerupere la tensiune și curent în cel mai rău caz înainte de lansarea producției.
Pentru constructorii de panouri, modulele montate pe șină pot simplifica cablarea și înlocuirea. Un modul releu șină DIN cu un contact de 16 A, cum ar fi modulul releu șină MCYF3 14F, poate face față sarcinilor compacte de control industrial în care un contactor complet ar fi supradimensionat.
Modul releu pe șină DIN MCYF3 14F Modular 16 Un modul releu montat pe șină pentru control industrial centralizat, simplificând cablarea și înlocuirea în cazul în care un contactor complet ar fi supradimensionat. Vizualizare produs → Aplicații și puncte de integrare
Contactoarele de mare putere apar oriunde un semnal de putere scăzută trebuie să controleze un circuit de mare energie. Exemplele comune includ:
- Demaroare de motoare și panouri de comandă pompe, unde contactoarele gestionează curentul de pornire.
- Compresoare și ventilatoare HVAC, unde ciclurile frecvente și sarcinile inductive necesită contacte robuste.
- Stocarea energiei bateriei și distribuția DC, unde izolarea și suprimarea arcului sunt esențiale pentru siguranță.
- Invertoare solare și echipamente de încărcare, unde DC de înaltă tensiune trebuie comutată în mod fiabil.
- Banci industriale de încălzire și iluminat, unde sarcinile rezistive pot necesita încă o capacitate mare de curent.
Integrarea contează la fel de mult ca contactorul în sine. Dimensiunea carcasei afectează creșterea căldurii. Lungimea cablului afectează căderea și supratensiunea. Suprimarea bobinei poate preveni deteriorarea ieșirii PLC. Folosiți un amortizor RC, o diodă flyback sau un varistor, după caz pentru tipul de bobină.
Riscuri comune de achiziții și cum să le reduceți
Cea mai frecventă greșeală este compararea doar a evaluării actuale a titlului. Un releu de 40 A și un contactor de 40 A pot arăta similare pe o linie de specificații, dar capacitatea lor de întrerupere, ciclul de funcționare și comportamentul termic pot fi foarte diferite. Un alt risc este asumarea că un contactor nominal pentru AC va funcționa pe DC. De obicei, nu va fi, cel puțin nu în siguranță sau pentru mult timp.
Echipele de achiziții ar trebui să verifice, de asemenea, revizuirea fișei de date, tensiunea bobinei, aranjamentul contactelor, orientarea terminalelor și documentele de certificare. Când aplicația implică funcții de siguranță, solicitați date de testare și un eșantion pentru validare.
Pentru proiecte personalizate sau de volum moderat, lucrul direct cu un producător de relee poate scurta bucla de selecție. Compania din spatele acestui site a fabricat relee și module de control industrial din 1996 și poate revizui cerințele de sarcină, bobină și montaj față de produsele disponibile. Puteți revizui trecutul companiei or trimiteți detaliile aplicației pentru o ofertă .
Potrivirea dispozitivului la sarcina reală
Începeți cu încărcarea, nu cu pagina de catalog. Definiți curentul, tensiunea, pornirea, ciclul de funcționare, mediul și durata de viață necesară. Apoi decideți dacă un contactor de mare putere, un releu de curent ridicat sau un modul șină DIN este nivelul potrivit de comutare. Contactoarele sunt construite pentru sarcini mari și operațiuni frecvente. Releele și modulele de curent ridicat sunt mai bune atunci când sarcina este moderată și pachetul trebuie să rămână compact.
Dacă aplicația este la limită, testați-o. Un dispozitiv care trece un test pe banc la temperatura camerei poate eșua într-un dulap etanș la 60 C. Un contactor care menține o sarcină rezistivă poate suda la pornirea motorului. Pasul suplimentar de validare este de obicei mai ieftin decât o eșec de câmp.
