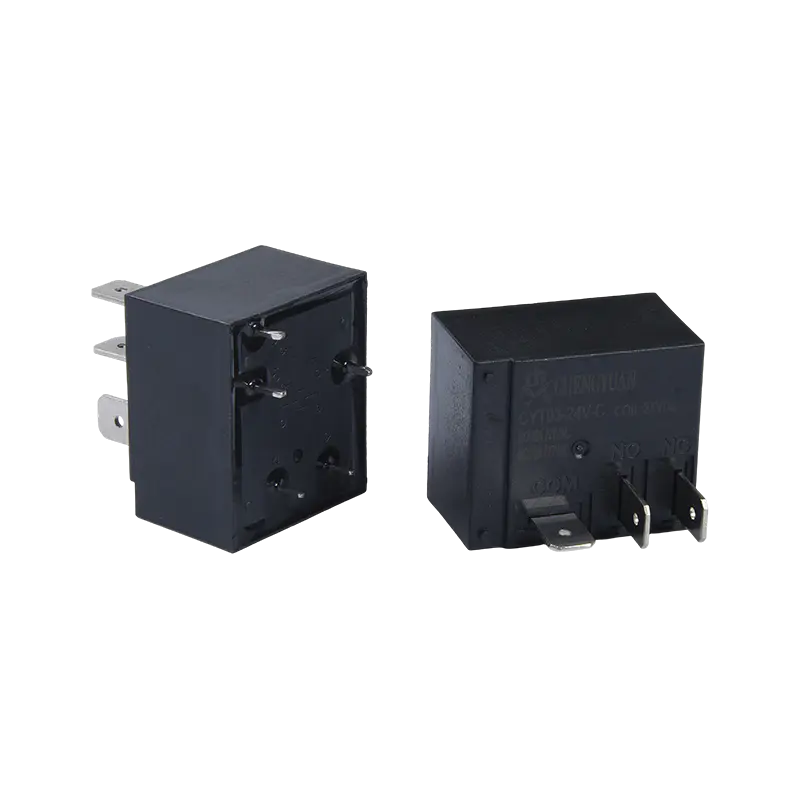

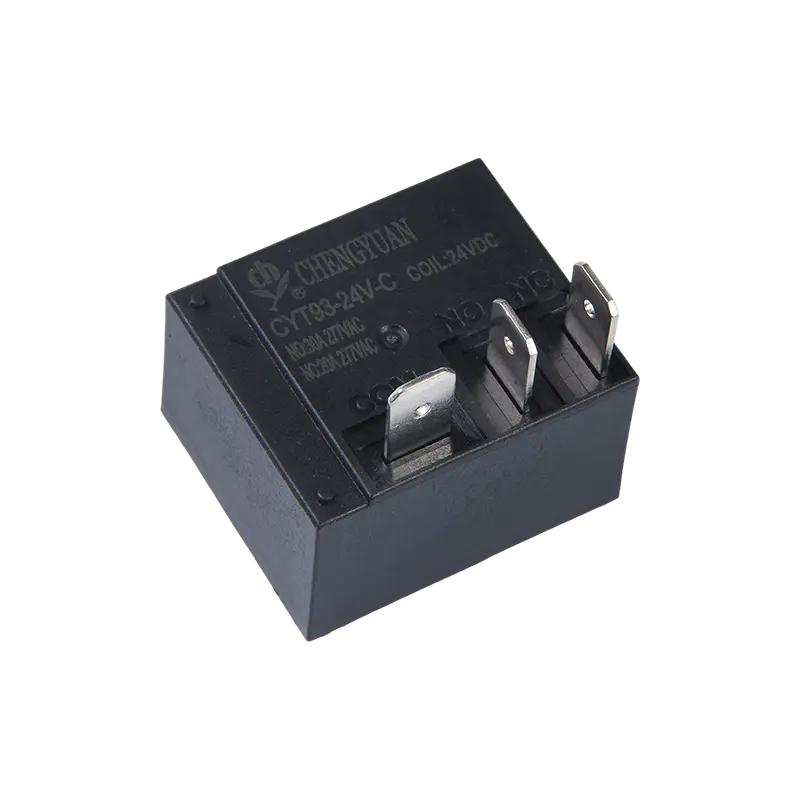

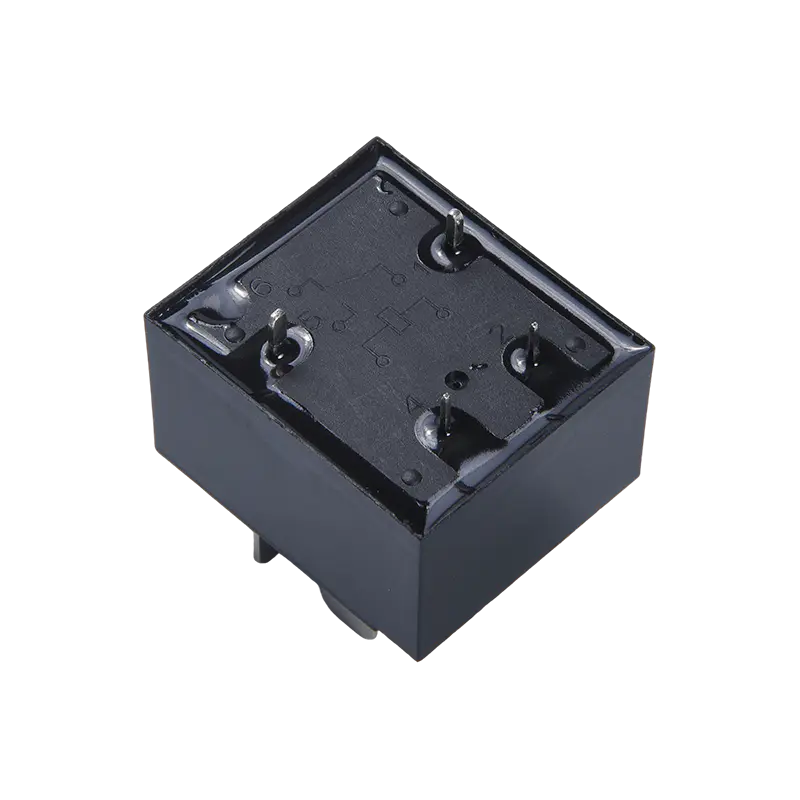

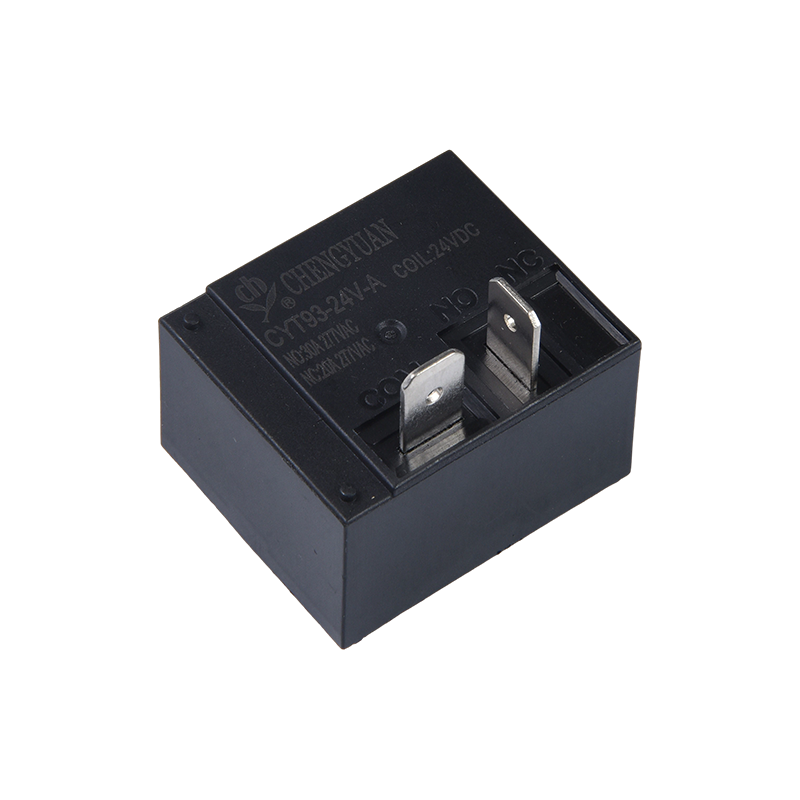

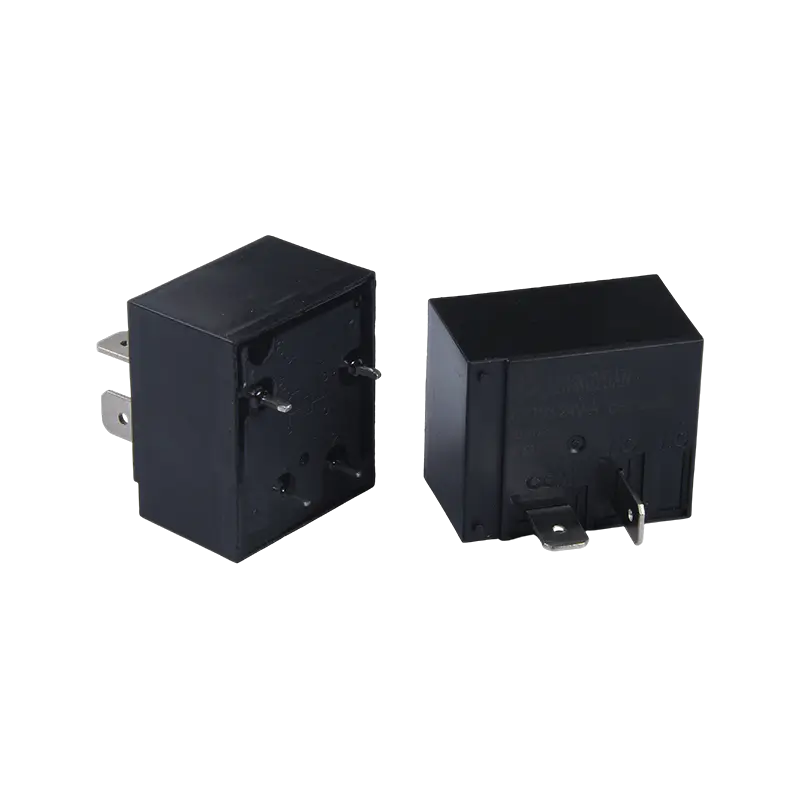

Caracteristicile produsului:
• Capacitate mare de comutare de sarcină: Suportă o sarcină de comutare maximă de 30 de amperi (unele specificații până la 40 A), capabilă să facă față nevoilor de control ale echipamentelor de mare putere.
• Design compact: Dimensiuni mici, potrivite pentru instalarea de mare densitate în cutii electrice sau panouri de control cu spațiu limitat.
• Consum redus de energie: consumul de energie al bobinei de până la 0,9 W, reducând eficient consumul de energie al sistemului și generarea de căldură.
• Opțiuni multiple de terminale: Sunt disponibile produse terminale din cupru pentru a asigura o conductivitate excelentă și fiabilitate a contactului atunci când se manipulează curenți mari.
• Gamă largă de tensiune: tensiunea bobinei acoperă 3VDC până la 48VDC, compatibil cu diferite niveluri de tensiune ale sistemului de control.
Aplicații tipice:
• Electronice auto: utilizate pentru controlul sarcinii de mare putere în automobile, cum ar fi încălzitoare, motoare ventilatoare și sisteme de iluminat.
• Echipamente de încălzire și ventilație: potrivite pentru echipamente HVAC industriale și de uz casnic, controlând elementele de încălzire sau ventilatoarelor.
• Aparate de uz casnic: Folosit pentru controlul comutatorului de alimentare la aparatele electrocasnice de mare putere, cum ar fi cuptoarele electrice și cuptoarele cu microunde.
• Control industrial: Folosit ca dispozitiv de acţionare în echipamentele de automatizare care necesită comutare cu curent mare.
| Date de contact |
| Tip | CYT93 |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 6VDC) |
| Sarcină nominală (încărcare rezistivă) | 20A/30A 250VAC |
| Max. curent de comutare | 20A/30A |
| Max. tensiune de comutare | 250VAC |
| Max. puterea de comutare | 5000VA/7500VA |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 15 ms Max. ( Fără diodă) |
| Timp de eliberare | 10 ms Max. ( Fără diodă) |
| Rezistență la izolație | Min. 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 1500VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 2500VAC , 50/60Hz pentru 1 minut |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min. |
| Distructiv | 100G Min. |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10000000 ops.(la temperatura camerei) |
| | Rezistență electrică (360 ops./h) | 100000 ops.(la temperatura camerei) |
| Temperatura ambientală | -40℃~ 85℃( fără condens) |
| Greutate | Aproximativ 28 g |
Date bobine (la 20℃)
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 5 | 180 | 27 | Aproximativ 0,9 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

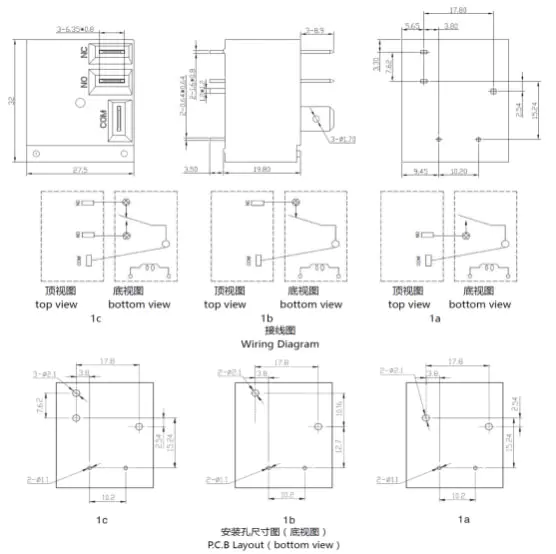

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

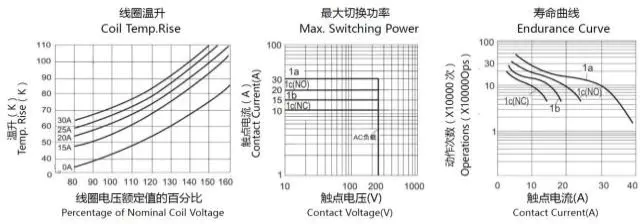

Curbe caracteristice
Informații de comandă
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tip: CYT93
2: Număr de poli: 1-1Pol
3: Aranjament de contact: : A Formular A ; B Formular B ; C Formular C
4: Tensiune nominală: 5,6,9,12,15,18,24,48VDC
5: Culoare carcasa: H-Negru
6: Putere bobină: D-0,9W
7: Construcție de protecție: S-Flux rezistat,
SH- Tip sigilat lavabil
8: Parametru special: Tip Nil-Standard
Scrisoarea sau numărul-cerință specială
Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafeței nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă.
Nu am putut evalua toate performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru a alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
