Ghidul contactorului cuptorului: tensiunea bobinei, evaluările contactelor, testarea și înlocuirea

Un apel fără căldură în cea mai rece dimineață a anului se încheie de obicei la aceeași componentă. Termostatul sună, placa de control trimite 24 VAC, transformatorul verifică, iar elementele de încălzire sunt încă reci. Contactorul cuptorului este piesa care a încetat să-și facă treaba.

Un contactor al cuptorului este un comutator puternic acţionat electric. O bobină de joasă tensiune, aproape întotdeauna 24 VAC în echipamentele rezidențiale, trage contacte de tensiune de linie care transportă întregul curent al elementelor de încălzire sau al unui motor de suflă. Trei numere definesc partea corectă: tensiunea bobinei, curentul nominal de contact la tensiunea aplicată și configurația polilor. Potriviți-le pe toate trei și contactorul funcționează ani de sezoane de încălzire. Pierdeți unul și rezultatul sunt contactele sudate, o bobină care zvâcnește sau același apel fără căldură iarna viitoare.

Ce face un contactor de cuptor în circuit

Contactorul există pentru a menține cablurile de control de joasă tensiune departe de tensiunea de linie. Termostatele și plăcile de comandă funcționează la 24 VAC, ceea ce este sigur de direcționat prin cablul subțire al termostatului. Elementele de încălzire, motoarele de suflante și compresoarele funcționează la 120, 208, 240 sau 277 VAC și pot consuma zeci de amperi. Contactorul se află la limita respectivă. Bobina sa este conectată la circuitul de control, contactele sale sunt conectate la circuitul de linie, iar cele două nu se ating niciodată electric.

Locul de viață al piesei depinde de echipament:

• Cuptoare electrice și dispozitive de tratare a aerului: contactorul comută grupurile de elemente de încălzire, lucrând adesea alături de secvențiere care pornesc elementele timp de câteva secunde.
• Cuptoare cu gaz: un contactor sau un releu al ventilatorului comută motorul suflantei la tensiunea de linie odată ce placa decide că schimbătorul de căldură este suficient de cald.
• Unități împachetate și secțiuni exterioare: contactorul comută compresorul și ventilatorul condensatorului împreună, motiv pentru care ratingul său este cotat în amperi cu rotor blocat, precum și în amperi de funcționare.

Merită să separați contactorul de releele mici de pe o placă de control a cuptorului. Releele de bord comută supapa de gaz, inductorul sau umidificatorul și se ocupă de un amper sau doi. Contactorul se ocupă de sarcina grea, iar această diferență de funcționare determină fiecare rating imprimat pe eticheta sa.

Numerele care contează înainte de a specifica sau de a înlocui

Tensiunea bobinei este pe primul loc. O bobină de 24 VAC nu se va trage în mod fiabil pe un circuit de 120 VAC, iar o bobină de 240 VAC pe un circuit de 24 VAC pur și simplu nu se va mișca. Majoritatea transformatoarelor de cuptoare rezidențiale sunt de 24 VAC și au o valoare de aproximativ 40 VA, suficient pentru o bobină de contactor plus o supapă de gaz și o placă. Bobinele tolerează o scădere, dar când transformatorul este slab sau cablul termostatului este subdimensionat, contactorul zbârnâie în loc să se închidă curat, iar zgomotul arde o bobină mai repede decât orice altceva.

Evaluarea contactului este pe locul doi și are două părți. Valoarea rezistivă, adesea 25, 30 sau 40 A la 240 până la 277 VAC, acoperă băncile de elemente de încălzire. Valoarea nominală a motorului este indicată ca amperi cu sarcină maximă și amperi cu rotor blocat și este numărul care contează când un compresor se află pe contacte. Un contactor rezistiv de 40 A nu este automat un contactor de compresor de 40 A.

Apoi vin detaliile mecanice:

• Configurație poli: unipol pentru un picior, doi poli pentru 240 VAC monofazat, trei poli pentru trifazat.
• Tip terminal: terminale cu șurub, conexiuni rapide de un sfert de inch sau urechi de cutie.
• Amprenta de montare, stilul suportului și poziția bornelor bobinei.

Când sarcina este mică, unele echipamente utilizează un releu de putere lipit la placa de control în loc de un contactor de panou separat. O parte, cum ar fi releul PCB CYF3 SPST, evaluat la 16 A la 250 VAC, acoperă comutarea la bord în cazul în care un contactor complet ar fi supradimensionat.

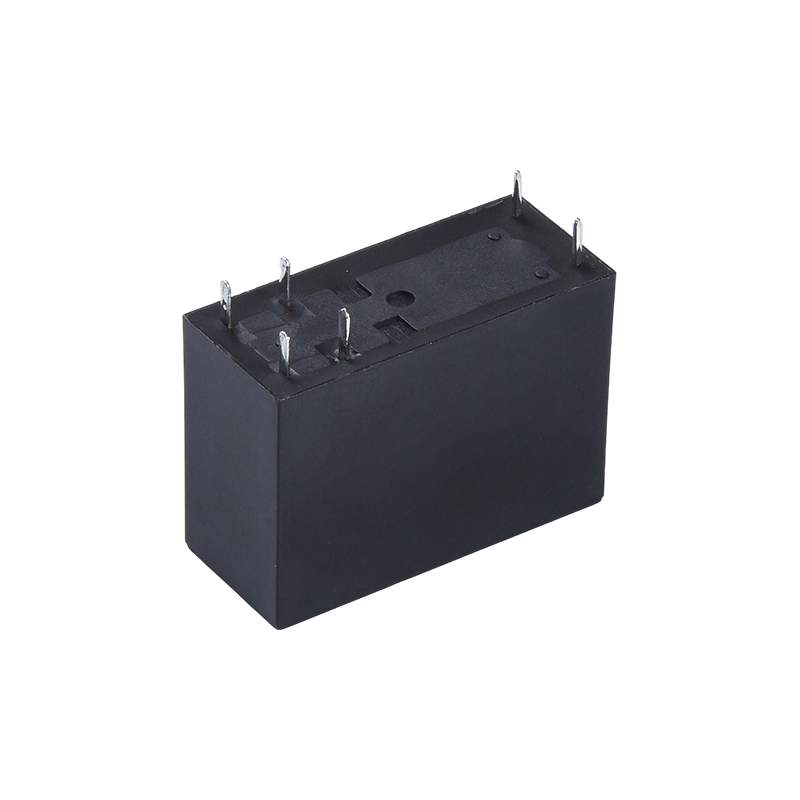

Releu PCB CYF3 pentru comutare la bord Un releu PCB compact de 16 A 250 VAC pentru comutarea plăcii de comandă în cazul în care un contactor de panou separat ar fi supradimensionat; izolarea ridicată a contactului bobinei suportă echipamente compacte. Vizualizare produs →

Simptome care vă spun că contactorul este defect

Un contactor se defectează rar fără avertisment. Modelul de eșec indică de obicei partea exactă care a renunțat.

• Fără căldură cu suflanta în funcțiune: bobina este deschisă sau placa nu îi furnizează 24 VAC. Verificați tensiunea la bobină înainte de a condamna piesa.
• zgomot sau zumzet: bobina nu primește suficientă tensiune pentru a menține armătura, adesea un transformator slab sau o conexiune corodata.
• Căldură care nu se va opri: contactele sunt închise prin sudură. Întrerupătorul de limită înaltă este singurul lucru care oprește elementele și se va declanșa în mod repetat până când contactorul este înlocuit.
• Miros de ars sau bobină decolorată: izolarea bobinei a eșuat, de obicei după o perioadă lungă de zgomot sau un circuit de control scurtcircuitat.
• Contacte cu sâmburi sau înnegrite: contactorul încă se închide, dar rezistența între contactele închise a crescut, căldura se acumulează la terminale și lucrarea se transformă într-o reparație a cablajului în loc de schimbarea pieselor.

Un test de cădere de tensiune sub tensiune prinde ultimul caz înainte de a deveni scump. Cu contactorul închis și sarcina în funcțiune, măsurați peste bornele de linie ale fiecărui stâlp. Un set sănătos de contacte scade doar o fracțiune de volt. Odată ce citirea depășește aproximativ jumătate de volt la curentul nominal, pitting este în curs de desfășurare și piesa aparține următoarei vizite de service, nu următoarei defecțiuni.

Testarea unui contactor de cuptor în șase pași

Testarea durează aproximativ cincisprezece minute cu un multimetru.

1. Opriți alimentarea la deconectarea cuptorului și la întrerupător, apoi verificați cu un contor la bornele de linie.
2. Fotografiați aspectul terminalului înainte de a scoate orice fir.
3. Deconectați cablurile bobinei și măsurați rezistența bobinei. Comparați cu valoarea de pe plăcuța de identificare sau cu o unitate bună cunoscută. O citire deschisă înseamnă o bobină eșuată.
4. Aplicați 24 VAC de la un transformator bun cunoscut direct la bobină. Un singur clic ferm înseamnă că circuitul magnetic funcționează. Bâzâitul sau tăcerea indică o bobină sau o defecțiune mecanică.
5. Cu bobina dezactivată, verificați continuitatea pe fiecare pol. Ar trebui să se citească deschis. Alimentați bobina și confirmați că fiecare pol citește închis.
6. Reconectați totul, restabiliți alimentarea și măsurați căderea de tensiune între contactele închise sub sarcină. Acest pas este cel omis cel mai des și este cel care prezice un apel repetat.

Alegerea unei înlocuiri fără a degrada circuitul

Cea mai sigură înlocuire se potrivește cu tensiunea originală a bobinei, valoarea nominală a contactului la tensiunea aplicată, numărul de poli și montarea. Cea mai frecventă greșeală este montarea unei piese, deoarece suportul și bornele sunt aliniate, în timp ce valoarea contactului este mai mică decât cea originală. Un contactor de 30 A în locul unei piese de 40 A va funcționa într-o zi blândă și își va suda contactele în prima dimineață rece când fiecare banc de elemente se energizează deodată.

Două obiceiuri împiedică apelurile inverse:

• Verificați încărcarea reală, nu doar vechea etichetă. Dacă un motor al suflantei sau un compresor a fost înlocuit cu un alt model, este posibil ca amperii la sarcină maximă să se fi modificat.
• Verificați tensiunea bobinei la bornele în timp ce termostatul sună. O citire cu mult sub 24 VAC înseamnă că contactorul nu este cauza principală, iar transformatorul sau cablurile de control necesită mai întâi atenție.

Comutarea cu curent ridicat în circuitele de încălzire și compresoare se reduce adesea la un releu de putere unipolar robust, cu o distanță generoasă între contacte și o bobină care se menține ferm la tensiune joasă. O parte, cum ar fi releul SPST de înaltă intensitate CYT90, evaluat între 30 A și 40 A, este construită exact pentru această clasă de sarcină.

Releu de curent ridicat CYT90 pentru comutare grea Un releu de putere compact de 30A/40A cu contacte din aliaj de argint, opțiuni multiple de montare și comutare de curent ridicat pentru aparate, încălzitoare și echipamente de control industrial. Vizualizare produs →

Unde se termină un releu și începe un contactor

Linia dintre cele două este mai degrabă o chestiune de datorie și construcție decât o limită tehnică dură. Contactoarele sunt construite pentru comutare cu scop precis, cu goluri de contact mai largi, arcuri mai grele și terminale care acceptă cablul de linie. Principiul de dedesubt este același ca oricare releu electromagnetic de uz general : o bobină generează un câmp magnetic care trage o armătură și mișcă contactele. Ceea ce se schimbă este curentul, materialul de contact și rezistența mecanică a pieselor în mișcare.

Constructorii de panouri împart de obicei lucrarea pe două niveluri. Comutarea puterii are loc la contactor sau la releul de curent ridicat. Izolarea și interpunerea se întâmplă pe modulele montate pe șină, unde o parte, cum ar fi modulul releu șinelor MCYF3 14F cu contacte de 16 A, se potrivește într-un dulap de control al cuptorului sau într-un panou de încălzire mai mare.

Modul releu șină MCYF3 14F pentru constructori de panouri Un modul releu 14F montat pe șină cu contacte de 16 A și până la 32 de canale, potrivit pentru control centralizat și interpunere în cuptor sau panouri de încălzire. Vizualizare produs →

Întrebări care merită puse când cumpărați în volum

Pentru OEM și constructorii de panouri, contactorul sau releul este un articol mic, cu un efect mare asupra costului garanției. Trei puncte merită confirmate înainte de a plasa o comandă.

• Material de contact și ciclu de viață: oxidul de argint de staniu și oxidul de argint de cadmiu se comportă diferit la sarcini rezistive și inductive. Întrebați ce material este folosit și ce număr de cicluri a fost testat la curentul nominal.
• Consistența bobinei: variația de la lot la lot a tensiunii de preluare și de întrerupere se afișează ca zgomot în câmp. Întrebați cum sunt testate bobinele înainte de asamblare.
• Trasabilitatea producției: coduri de dată, verificări ale materialelor primite și testarea rezistenței la contact la sfârșitul liniei.

Contextul furnizorului contează la fel de mult ca fișa de date. Ningbo Chengyuan Chuangke Electronics Co., Ltd., care operează prin cyrelays.com, produce relee și componente electronice în Ningbo din 1996 și se descrie ca un producător care combină dezvoltarea, producția și vânzările, cu brevete de utilitate care acoperă blocarea magnetică și structurile de fixare prin închidere. Mai multe detalii sunt disponibile pe despre pagina .

Un contactor de cuptor este o piesă simplă cu trei numere critice. Tensiunea bobinei, gradul de contact la tensiunea aplicată și configurația polilor decid dacă supraviețuiește unui sezon de încălzire sau eșuează în cea mai rece dimineață a unuia. Faceți-le corect, verificați sarcina reală în loc de vechea etichetă, iar contactorul încetează să mai fie un articol de service recurent.
