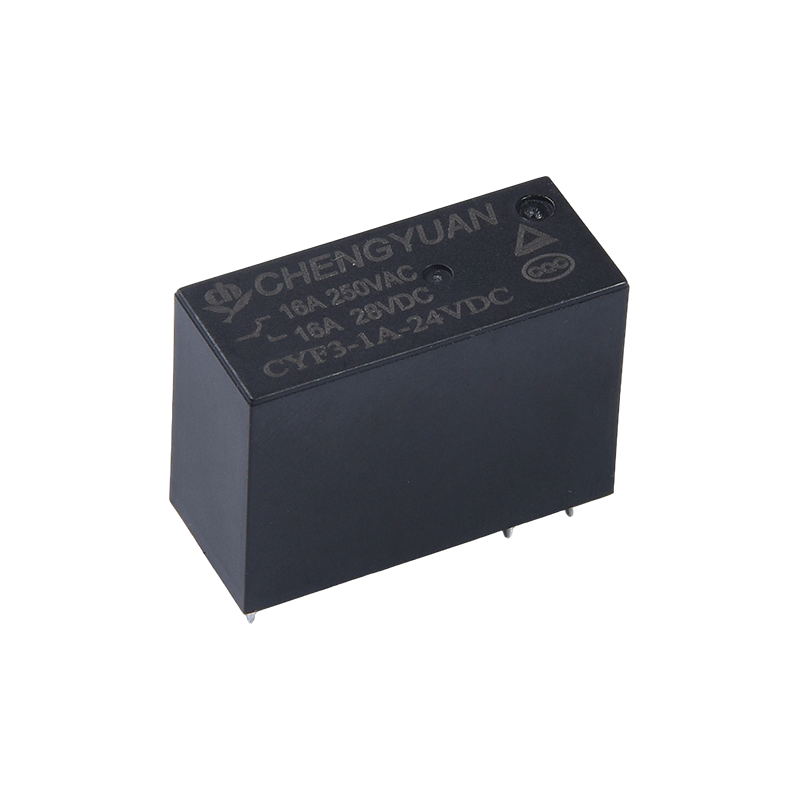

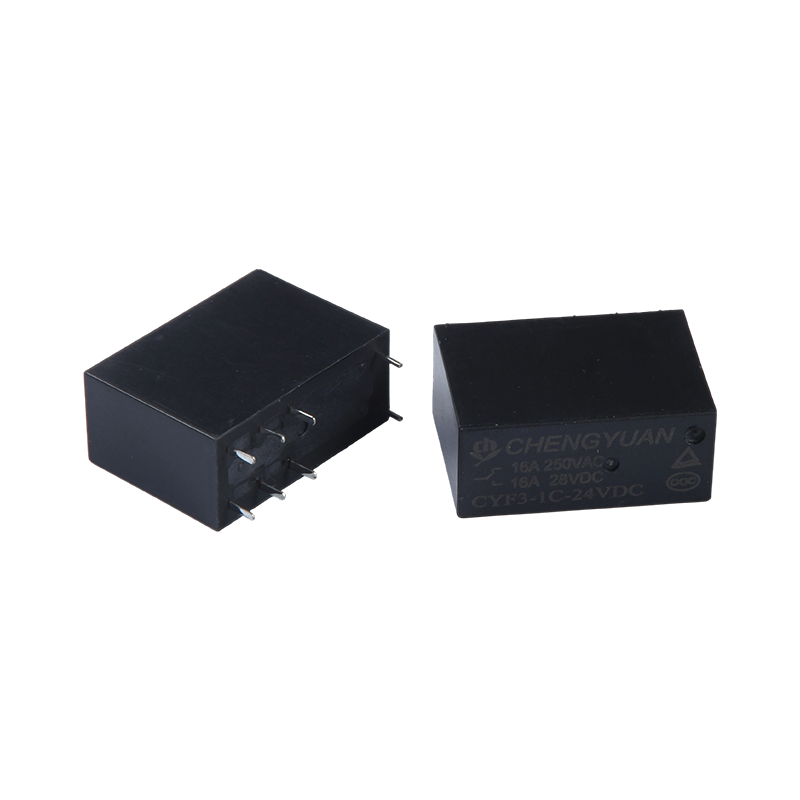

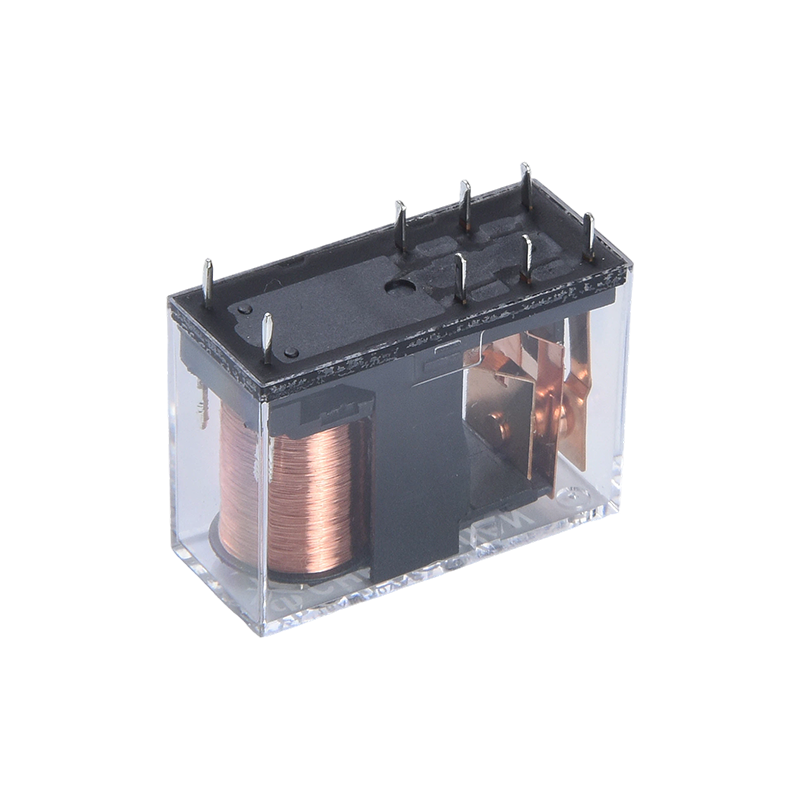

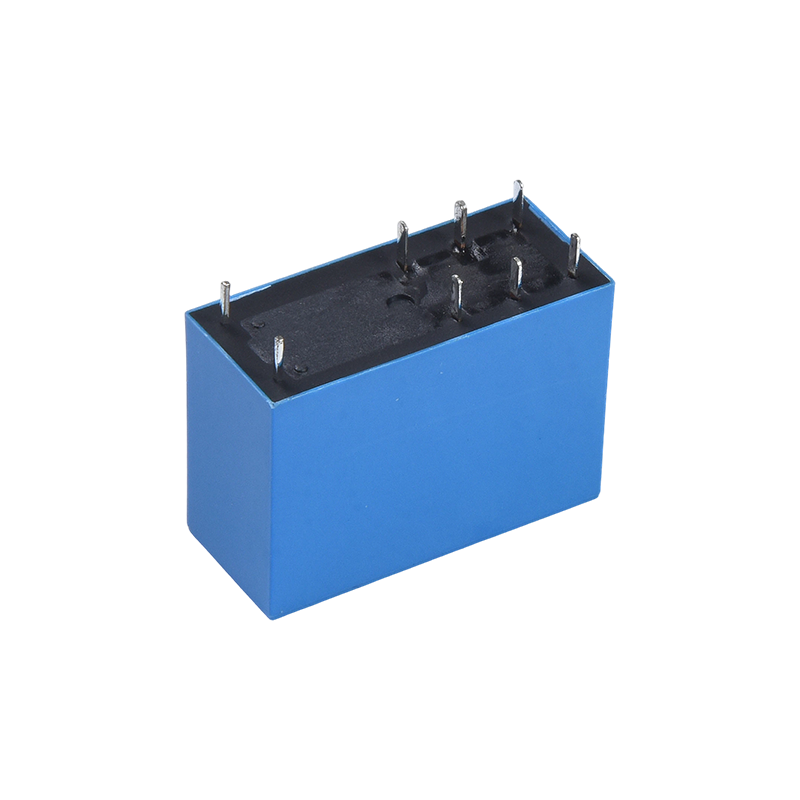

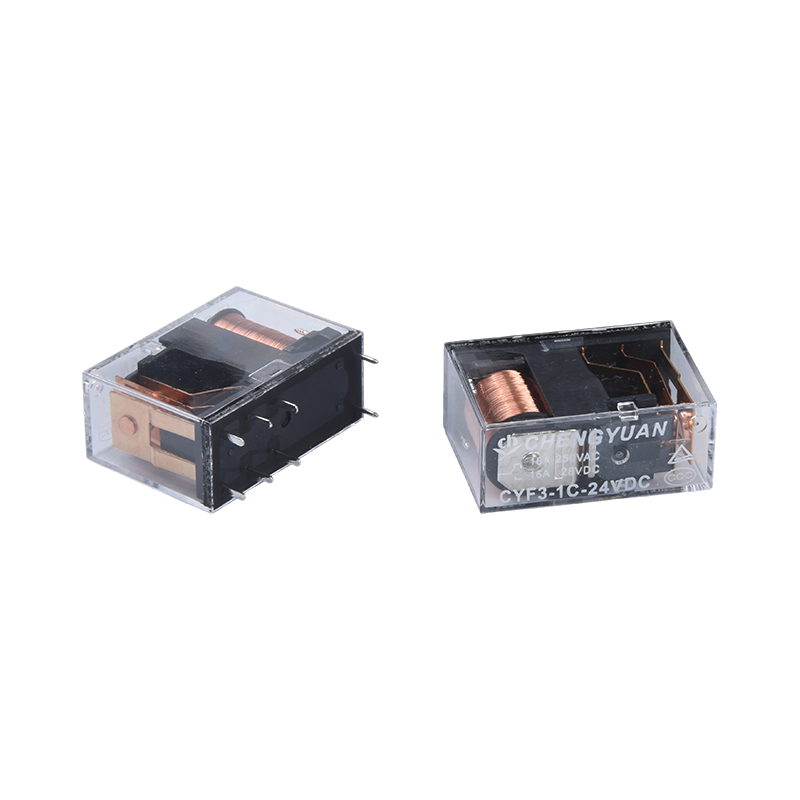

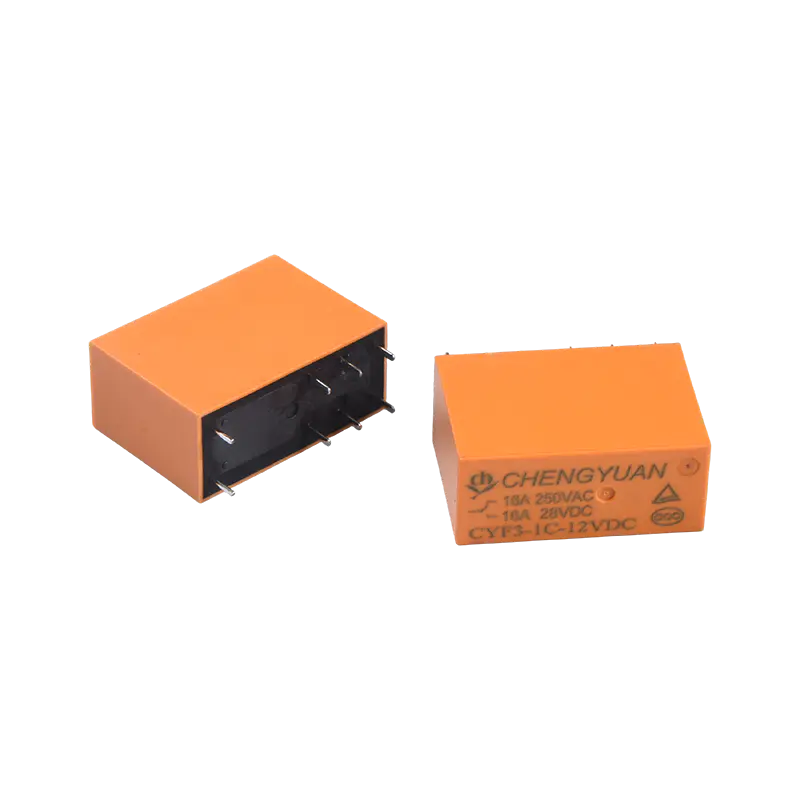

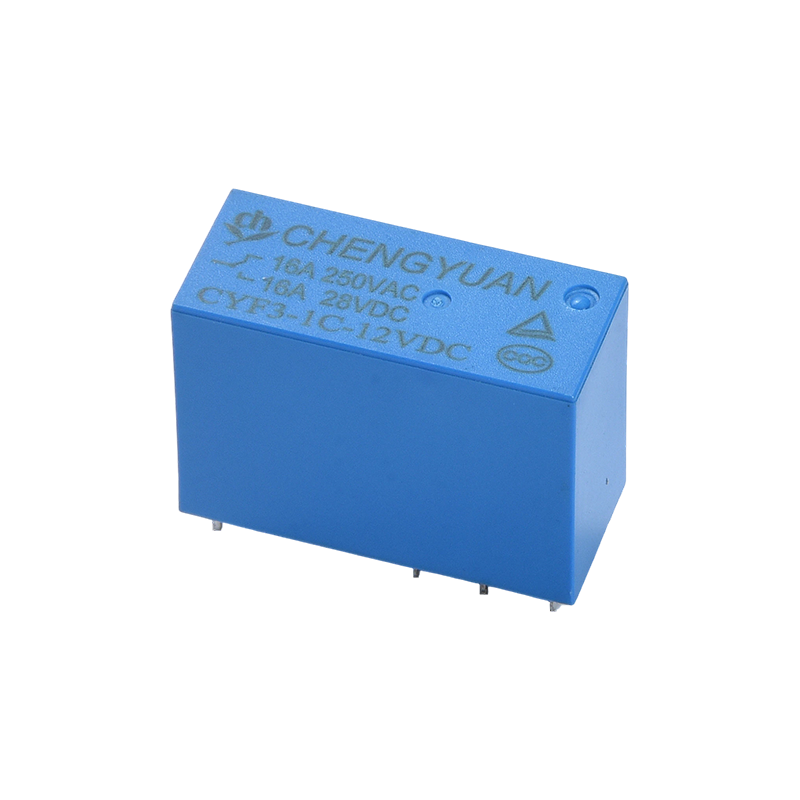

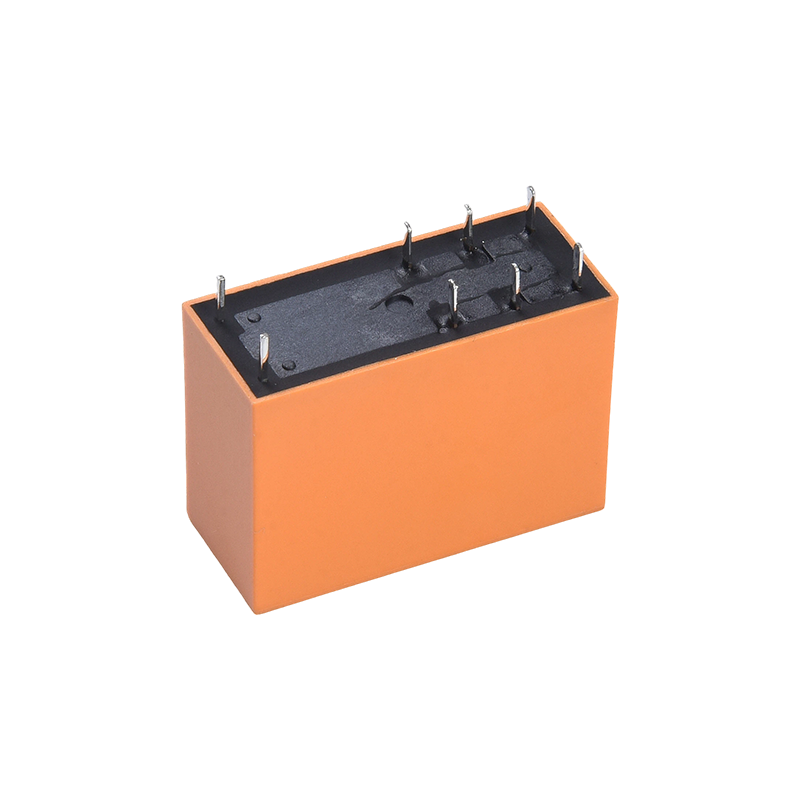

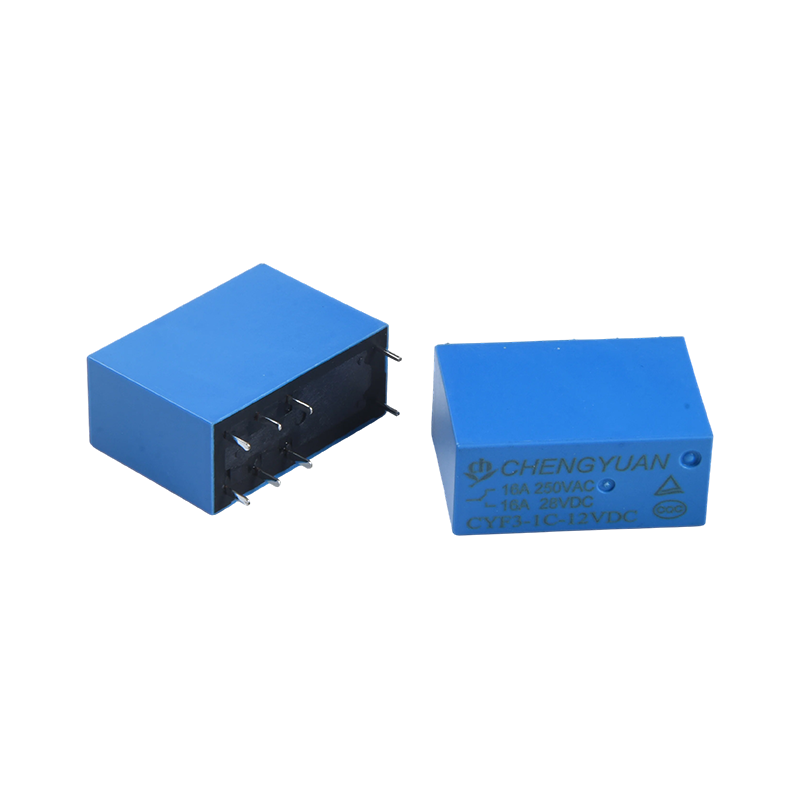

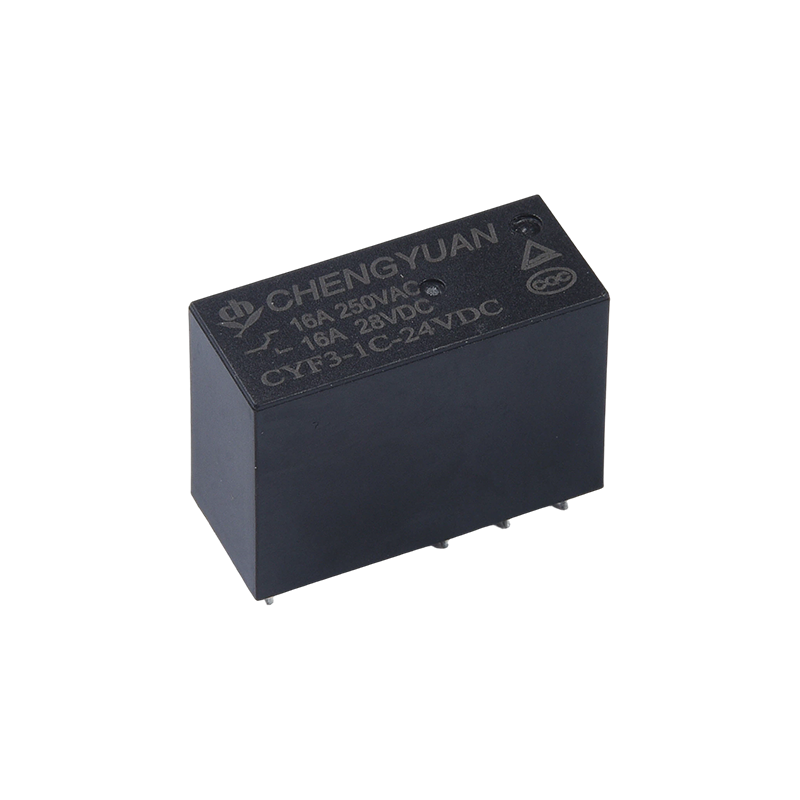

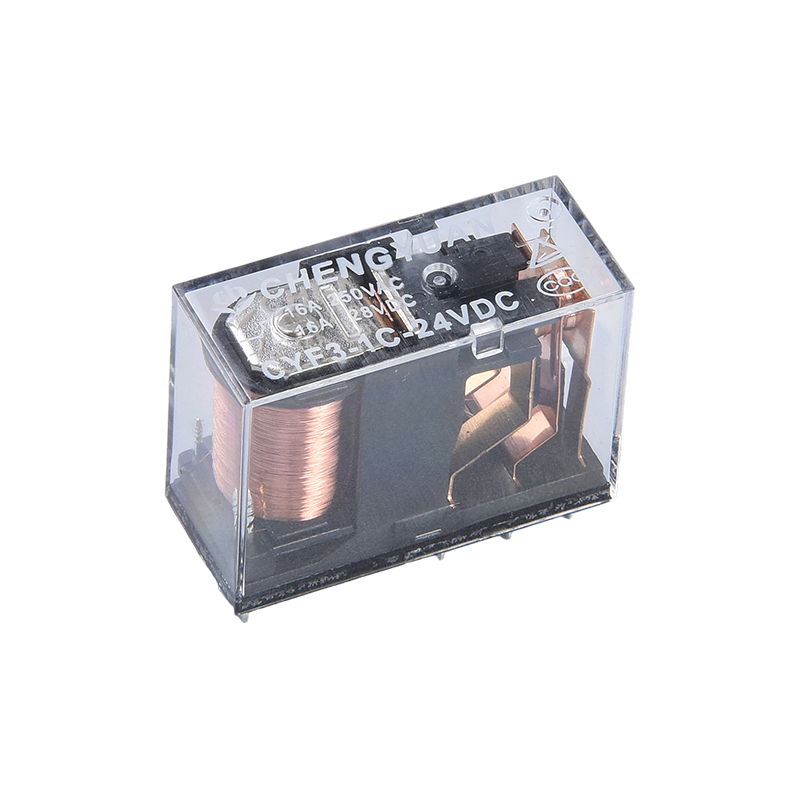

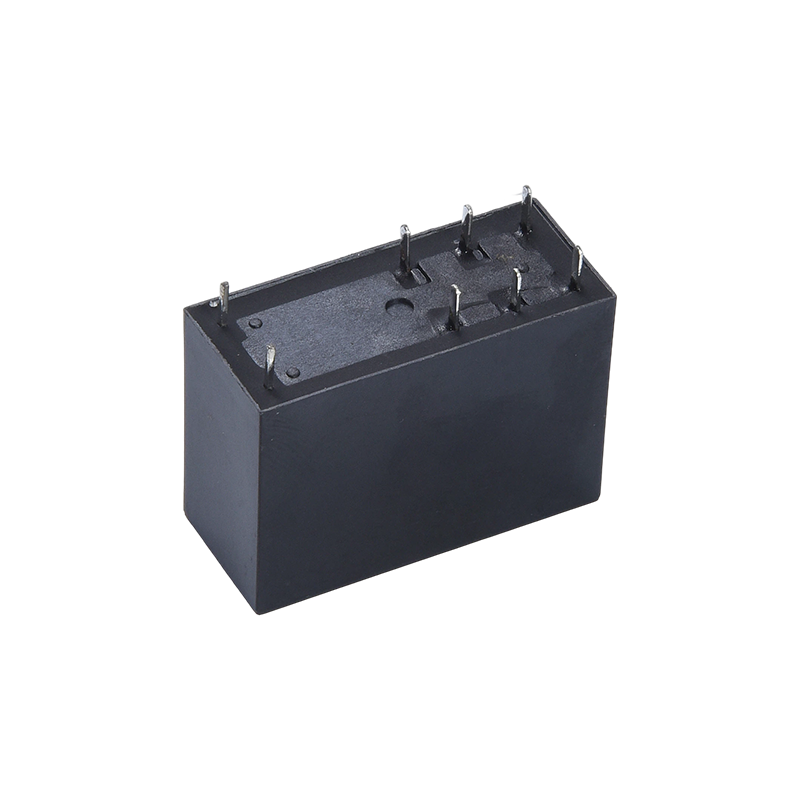

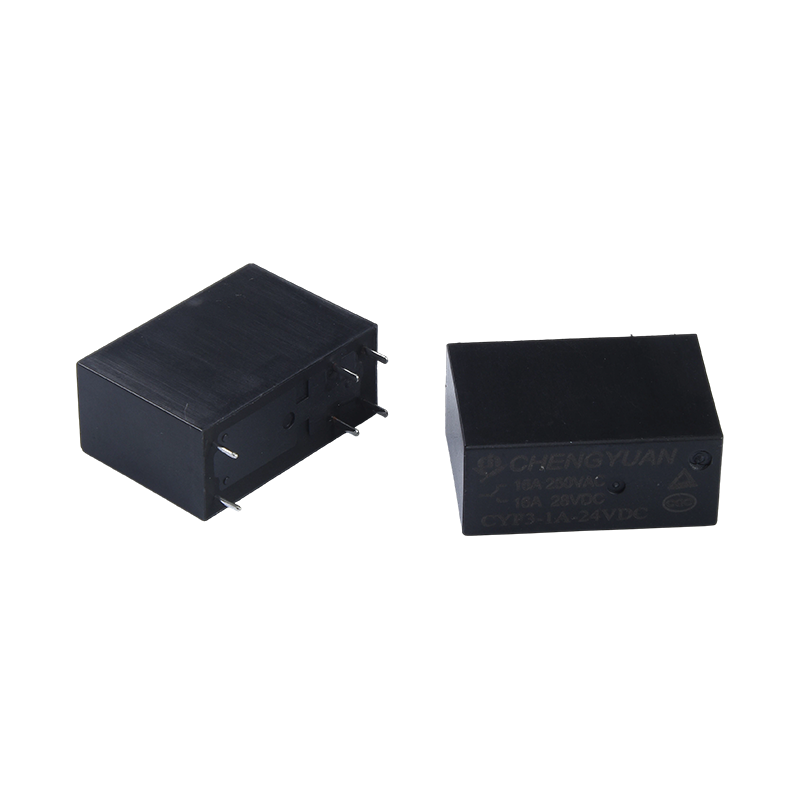

Detalii produs:
Sarcină mare și rezistență dielectrică: Capacitate de comutare a contactelor de până la 17 amperi, rezistență dielectrică de 5000 de volți între bobină și contacte, potrivită pentru medii de circuit cu sarcină mare și izolare ridicată.
Design compact: Dimensiune mică, potrivit pentru montarea PCB-ului de înaltă densitate, economisind spațiu intern în echipament.
Gamă largă de aplicații: Potrivit pentru echipamente de comunicații, sisteme de securitate, echipamente de birou și aparate de uz casnic, cum ar fi aparatele de aer condiționat și cuptoarele cu microunde. Folosit și în automatizări industriale, surse de alimentare UPS, sisteme electrice de mașini-unelte și control audio.
Configurație fiabilă a contactului: oferă mai multe opțiuni de încărcare a contactelor, inclusiv 2 seturi de configurații de 5A/8A și 1 set de configurații de 10A, 12A și 16A, satisfacând nevoile diferitelor circuite de control automat.
Mediu aplicabil:
Mediu electric: Potrivit pentru circuite de control de microputere cu comutare frecventă a tensiunii de control și a curentului de sarcină.
Mediu fizic: Poate fi instalat în configurații PCB de înaltă densitate, cu spațiu limitat, întâlnite în mod obișnuit în interiorul diferitelor plăci de control electric.
Condiții de funcționare: Potrivit pentru majoritatea mediilor interioare cu echipamente electrice și industriale, întâlnite de obicei în locații bine ventilate, fără vibrații severe.
Sisteme compatibile: pot fi integrate în sistemele de control automat, de gestionare a energiei și de alarmă de securitate pentru a obține izolarea fiabilă a circuitului și controlul comutării.
Date de contact
| Tip | CYF3 |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 16A250VAC /17A 277VAC |
| Max. curent de comutare | 16A |
| Max. tensiune de comutare | 277VAC |
| Max. puterea de comutare | 4709VA |
| Min. comutare sarcină | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 15 ms Max. (Fără diodă) |
| Timpul de eliberare | 5 ms Max. (Fără diodă) |
| Rezistență la izolație | Min 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 1000VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 5000VAC, 50/60Hz timp de 1 minut |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min |
| Distructiv | 10G Min |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10000000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 100000 ops.(la temperatura camerei) |
| Temperatura mediului ambiant | -40℃~ 85℃( fără condens) |
| Greutate | Aprox. 14 g |
| Date bobine (la 20℃) |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 3 | 240 | 12.5 | Aproximativ 0,72 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Aproximativ 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Datele prezentate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

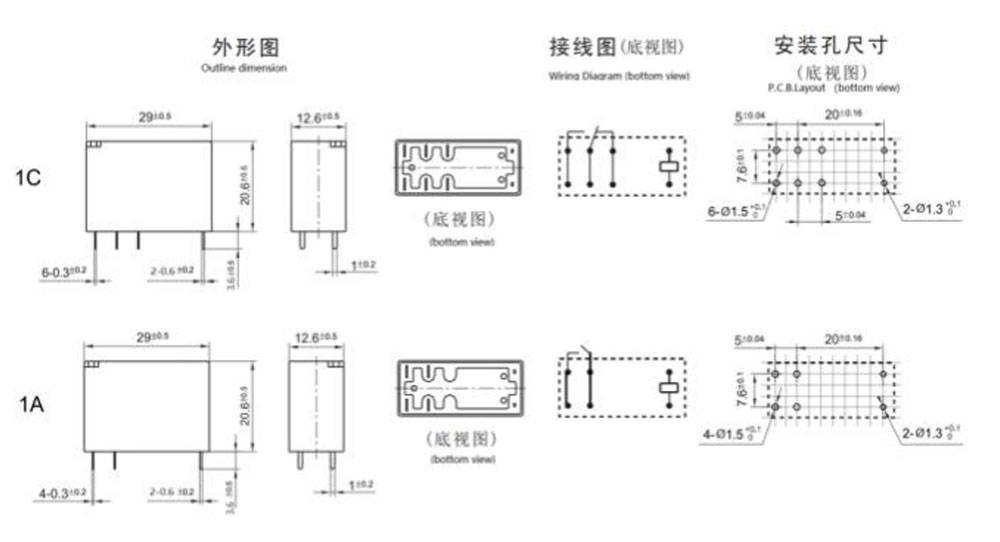

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

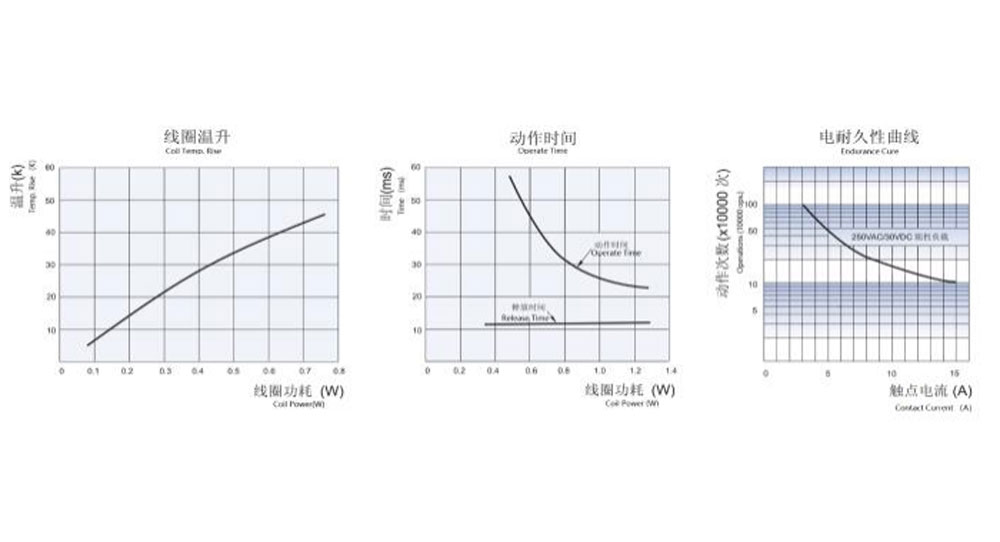

Curbe caracteristice
Informații de comandă
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1：Tip：CYF3
2: Număr de poli: 1-1Pol
3: Aranjament de contact: C De la C ; H Din A ; B Din B
4: Tensiune nominală: 3,5,6,9,12,18,24,48VDC
5: Culoare carcasa: T -Transparent, H-Negru, L-Albastru
6: Putere bobină: D-0,72 W L-0,54 W
7: Construcție protectivă: rezistentă la S-Flux,
SH-Tip sigilat lavabil
8: Parametru special: Nil-Standard type
Literă sau număr - Cerință specială
Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafeței nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă.
Nu am putut evalua toate performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru a alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
