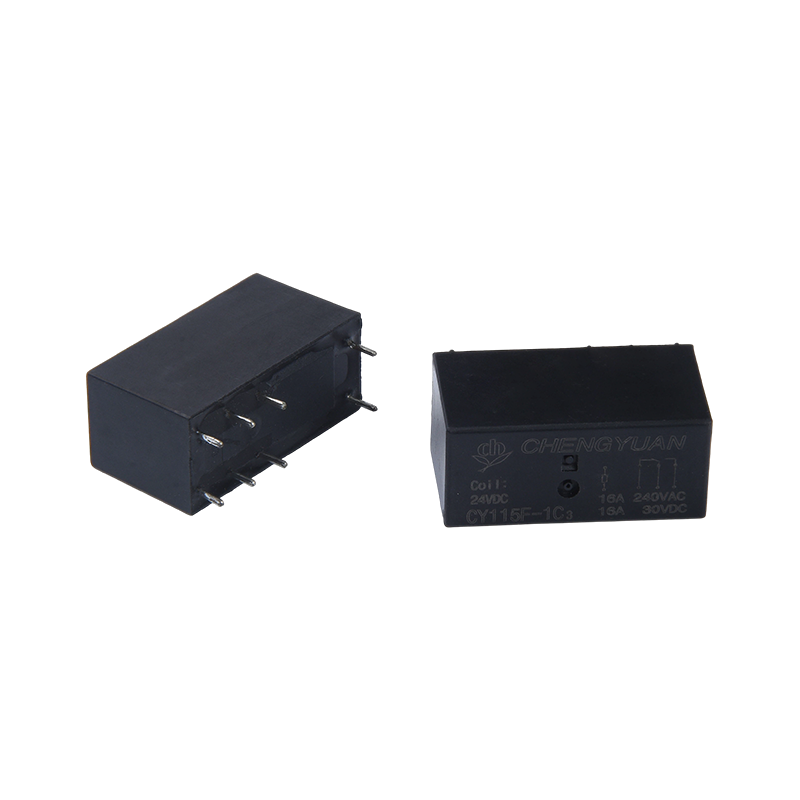

I. Avantaje
1. Adaptabilitate la sarcină mare: O capacitate de comutare de contact de curent mare de 16 A permite conducerea directă a sarcinilor de putere medie până la mare, fără a fi nevoie de circuite de amplificare suplimentare.
2. Adaptabilitate puternică la mediu: rezistența la înaltă tensiune gestionează fluctuațiile de tensiune în medii complexe ale rețelei de alimentare, reducând riscul de defecțiune.
3. Versatilitate ridicată: Gama largă de tensiune a bobinei și ambalajul standard pentru PCB asigură compatibilitatea cu diverse modele de echipamente din industrie, crescând reutilizarea produsului.

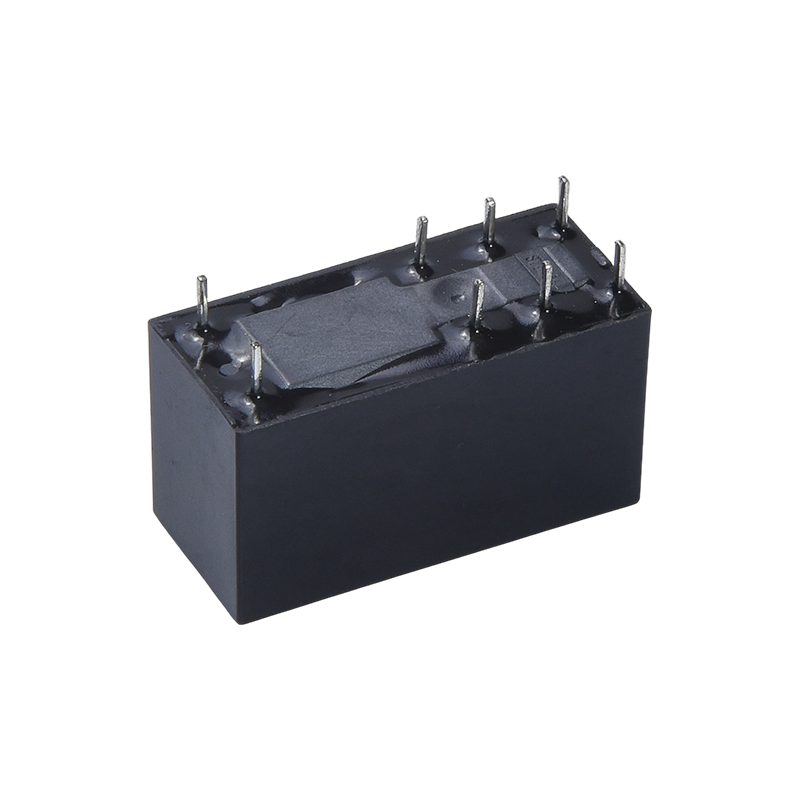

II. Structura produsului și caracteristicile de instalare
1. Specificații de ambalare: Utilizează un pachet PCB cu 8 pini cu un aspect rezonabil al pinului, facilitând sudarea automată și asamblarea în masă;
2. Design compact: Dimensiunea compactă satisface nevoile de instalare a echipamentelor interne dense, economisind spațiu pe placa PCB și contribuind la miniaturizarea produsului.
3. Tip de structură: Structura SPDT (Single-Pole Double-Throw) oferă o logică clară de comutare, adaptându-se la diferite nevoi de comutare a circuitelor.
III. Scenarii aplicabile de aplicare
1. Control industrial: Potrivit pentru controlul motorului, acționarea contactorului și comutarea circuitelor în echipamentele de automatizare industrială;
2. Aparate electrocasnice: potrivite pentru controlul puterii și comutarea sarcinii în aparatele electrocasnice de mare putere, cum ar fi aparatele de aer condiționat, mașinile de spălat și frigiderele;
3. Echipamente de securitate și de alimentare: aplicabil pentru controlul comutării în sistemele de monitorizare a securității, surse de alimentare UPS și conversie a circuitului invertor;
4. Electronică auto: poate fi folosită pentru controlul sarcinii aparatelor electrice auxiliare din automobile (necesită potrivirea specificațiilor de tensiune corespunzătoare).
Date de contact
| Tip | CY115F |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 6VDC) |
| Sarcină nominală (încărcare rezistivă) | 16A 250VAC |
| Max. curent de comutare | 16A |
| Max. tensiune de comutare | 277VAC |
| Max. puterea de comutare | 4432VA |
| Min. comutare sarcină | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 15 ms Max. (Fără diodă) |
| Timp de eliberare | 5 ms Max. ( Fără diodă) |
| Rezistență la izolație | Min. 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 1000VAC, 50/60Hz timp de 1 minut |
| Între bobină și contact: 5000VAC, 50/60Hz timp de 1 minut |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min. |
| Distructiv | 100G Min. |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10000000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 100000 ops.(la temperatura camerei) |
| Temperatura mediului ambiant | -40℃~ 85℃( fără condens) |
| Greutate | Aprox. 13,5 g |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală Fower | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 5 | 80.00 | 62.5 | Aproximativ 0,4 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

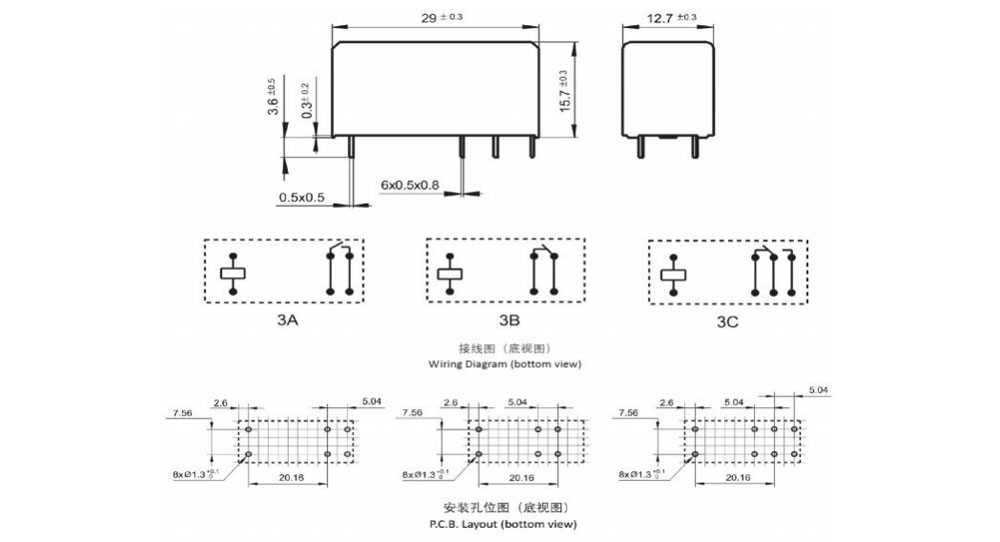

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

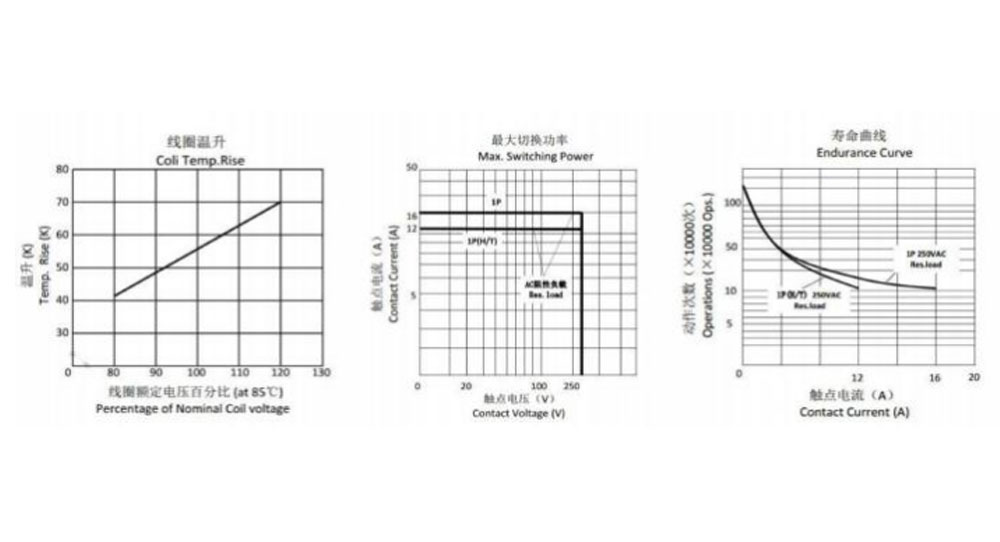

Curbe caracteristice
Informații de comandă
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tip: CY115F
2: Număr de poli: 1-1Pol
3: Aranjament de contact: Formular A ; B-Formular B ; C-Formular C
4: Tensiune nominală: 5,6,9,12,18,24,48VDC
5: Culoare carcasa: B-Negru
6: Putere bobină: D-0,4W
7: Construcție de protecție: S-Flux rezistat,
SH- Tip sigilat lavabil
8: Parametru special: Tip Nil-Standard
Scrisoarea sau numărul-cerință specială
Releele rezistente la flux nu pot fi utilizate în mediul înconjurător cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafețelor nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Clauză de declinare a responsabilităților: specificația are doar o referință. Specificațiile pot fi modificate fără o notificare prealabilă.
Nu am putut evalua toată performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există o întrebare, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului de a determina ce produs ar trebui folosit.
