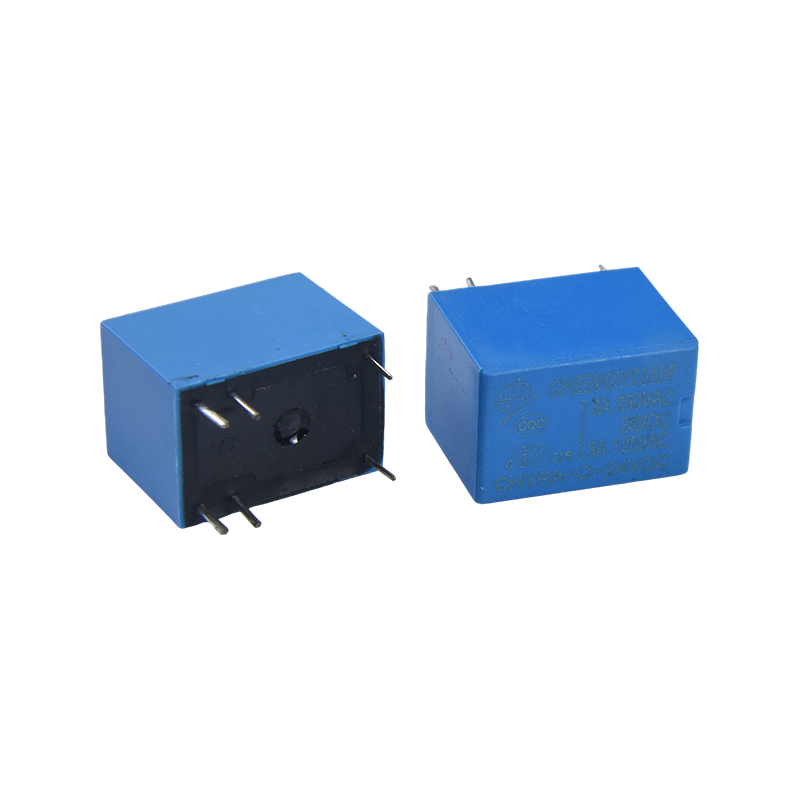

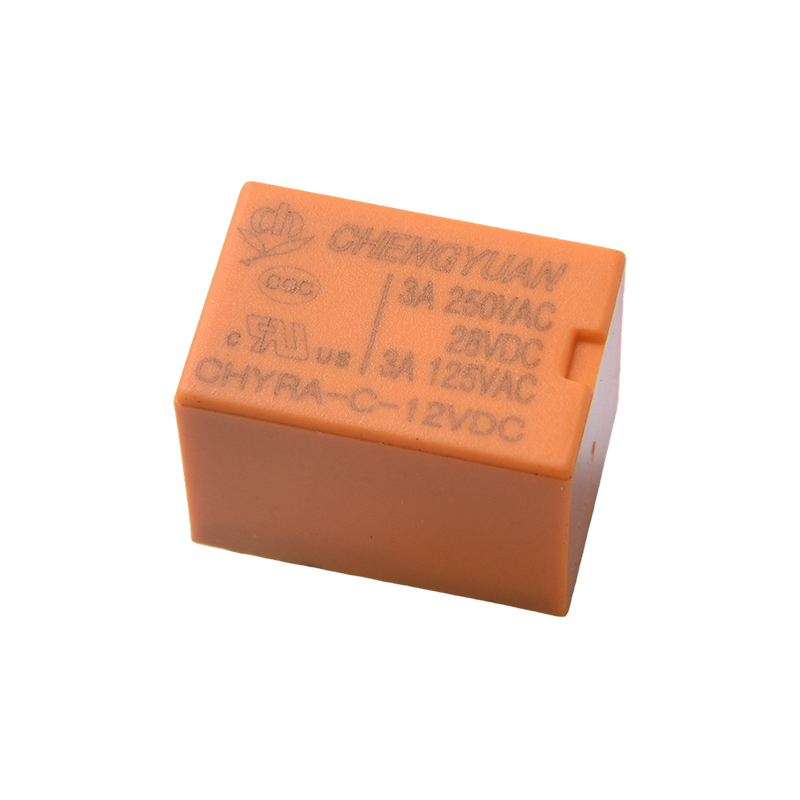

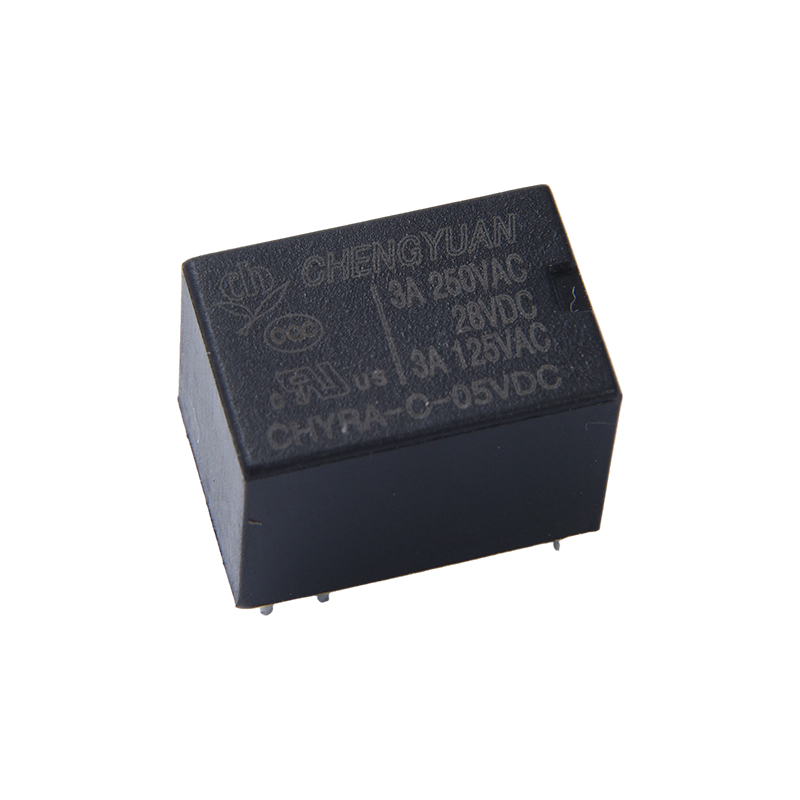

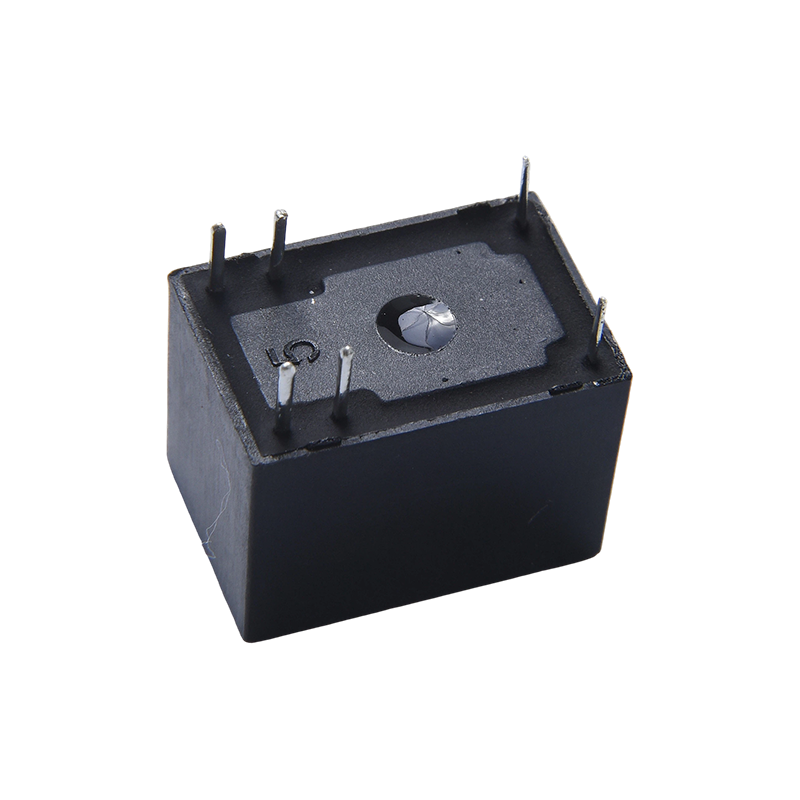

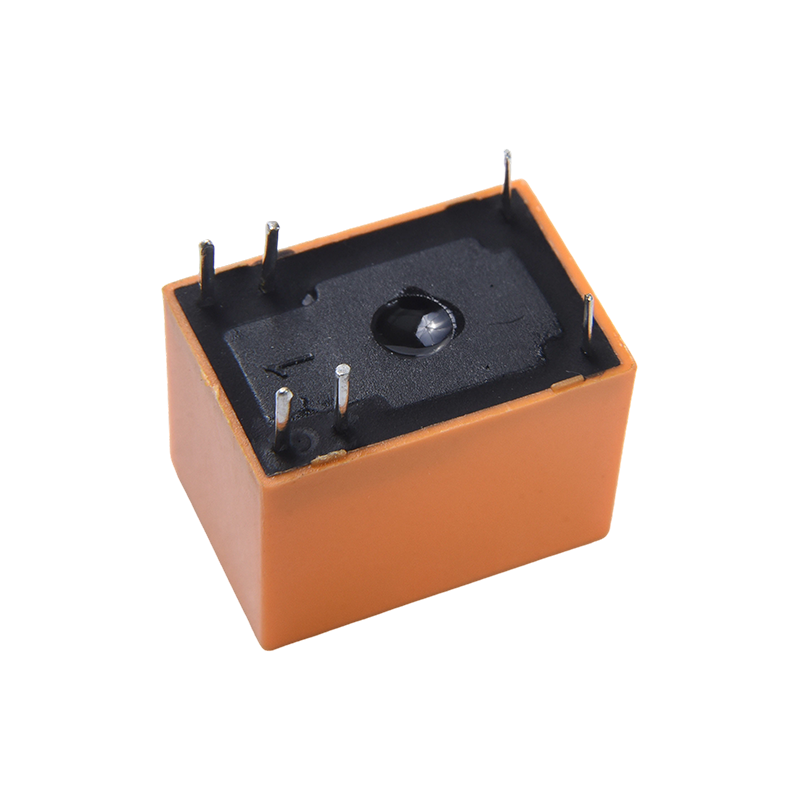

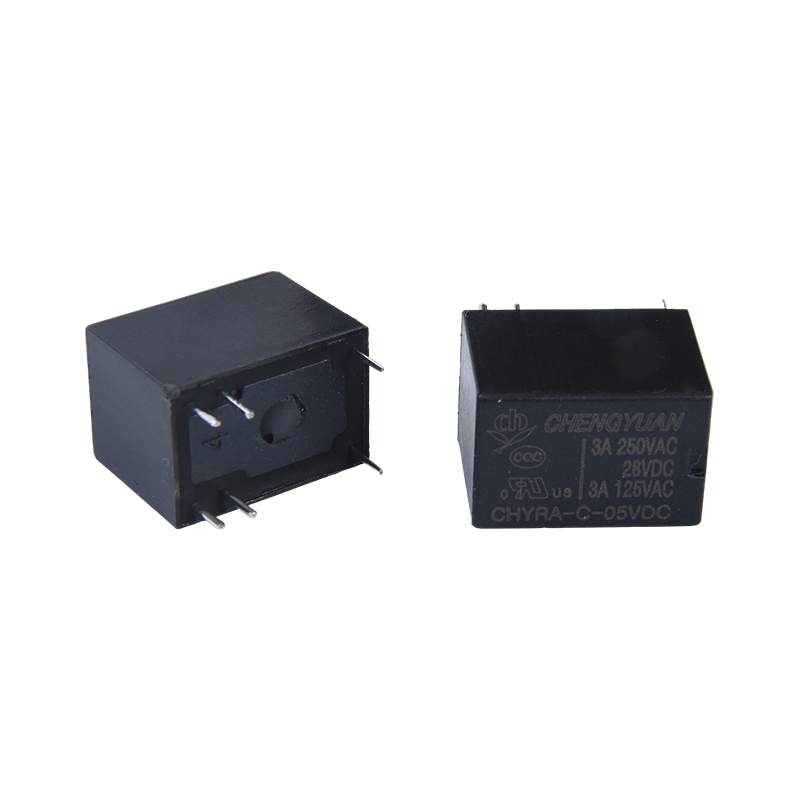

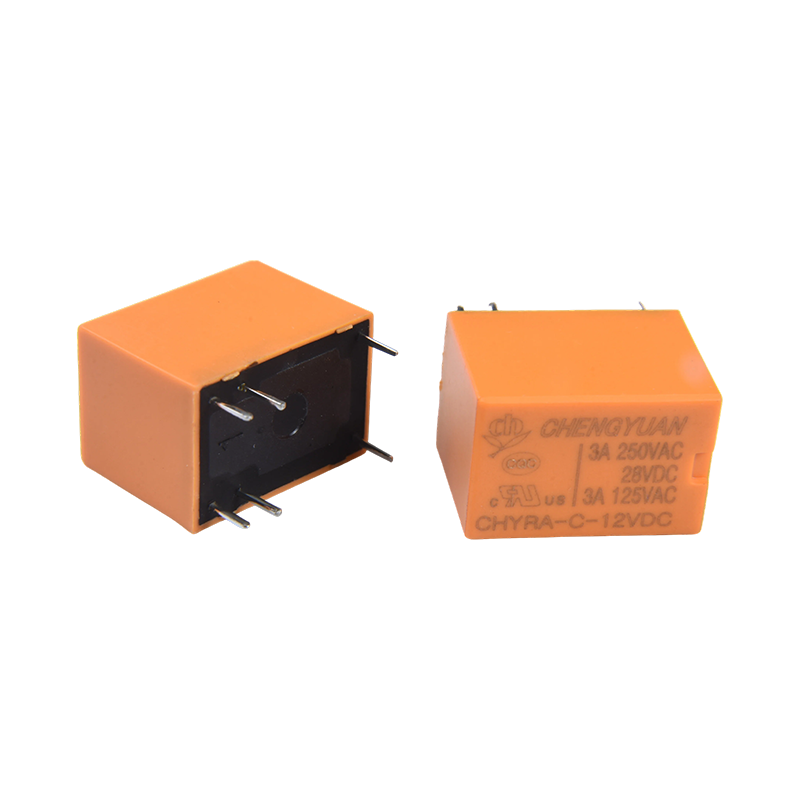

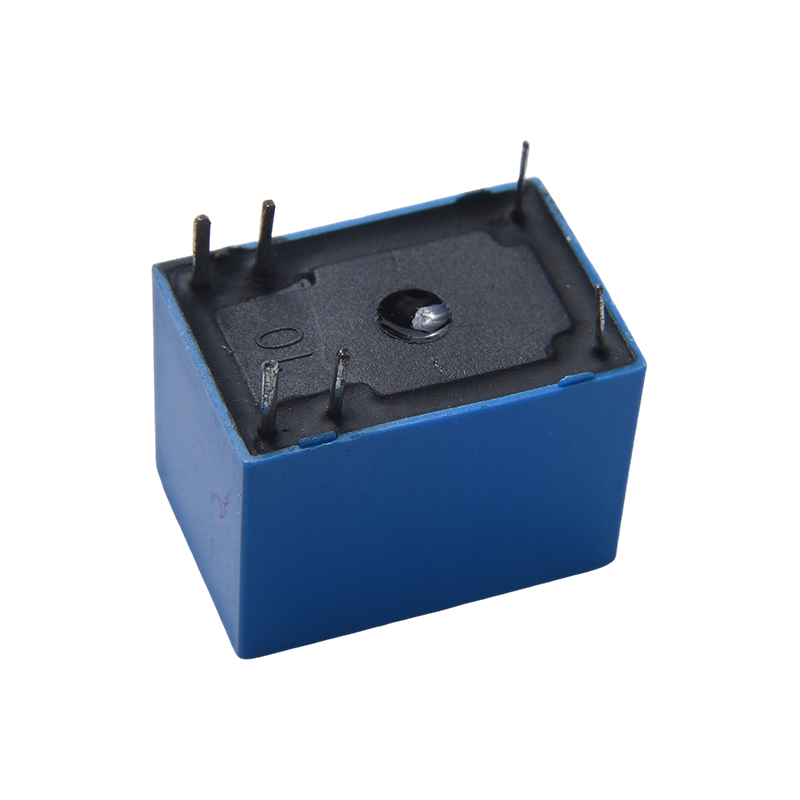

Caracteristicile produsului:
Capacitate ridicată de comutare a contactelor: În plus față de sarcina standard de 3 A, contactele acceptă comutarea de până la 16 amperi, capabile să facă față solicitărilor instantanee de curent ridicat în circuite.
Consum de energie ultra-scăzut: consumul de energie al bobinei este de numai 0,2 W, reducând semnificativ consumul de energie al sistemului, făcându-l potrivit pentru dispozitive alimentate cu baterie sau cu putere redusă.
Rezistenta dielectrica ridicata: rezistenta dielectrica ridicata asigura o izolare electrica fiabila intre circuitele de intrare si iesire, protejand circuitele de control din aval.
Design compact: Structura miniaturizată optimizează utilizarea spațiului, potrivită pentru montarea de înaltă densitate pe PCB-uri.
Standarde extinse de certificare: certificate de CQC și UL, respectând standardele internaționale de siguranță, asigurând calitatea și conformitatea produsului.
Tensiune flexibilă a bobinei: oferă o gamă largă de tensiuni de bobină de la 3VDC la 48VDC, ușor de adaptat la diferite tensiuni ale circuitului de control.
Aplicații tipice:
Automatizare industrială: Folosit pentru a controla motoare, supape solenoide și diverse instrumente de automatizare, realizând izolarea semnalului și comutarea circuitelor.
Smart Home: Aplicat în controlul luminii, controlul motorului perdelei și alte scenarii ca componentă de bază pentru controlul puterii reduse.
Sisteme de securitate: utilizate în controlul accesului și unitățile de control al încuietorilor magnetice pentru a detecta starea încuietorilor ușii și a controla comutarea.
Echipament de comunicație: Potrivit pentru comutatoare și alte facilități de comunicație, responsabile de rutarea, protecția și izolarea semnalului.
Protecția circuitelor: izolează curenții sau tensiunile înalte în circuitele de control pentru a preveni interferențele și deteriorarea componentelor sensibile.
| Tip | CHIRA |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 3A/12V0AC |
| Max. curent de comutare | 3A |
| Max. tensiune de comutare | 125VAC |
| Max. puterea de comutare | 360VA |
| Min. comutare sarcină | 6V 1A |
Caracteristici
| Timp de funcționare (la tensiunea nominală a bobinei) | 10 ms Max. |
| Timpul de eliberare | 4 ms Max. |
| Rezistență la izolație | Min 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 500VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 750VAC, 50/60Hz pentru 1 minut |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min |
| Distructiv | 10G Min |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10000000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 100000 ops.(la temperatura camerei) |
| Temperatura mediului ambiant | -40℃~ 85℃ (fără condensare) |
| Greutate | Aprox. 3,7 g |
| Date bobine (la 20℃) |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 3 | 120 | 25 | Aproximativ 0,36 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Aproximativ 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă permisă pe bobină mai mai de 10 minute pentru a evita supraîncălzirea a bobinei.

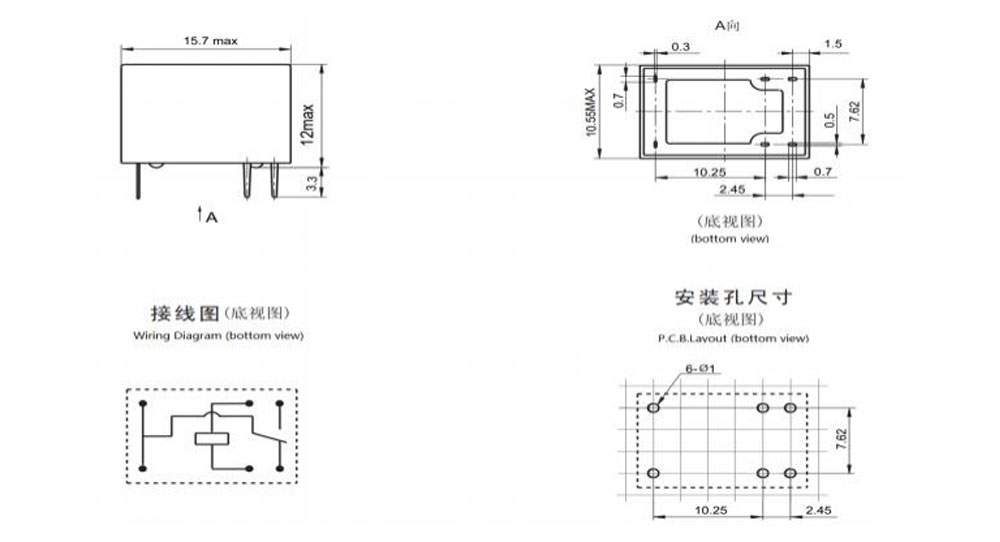

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

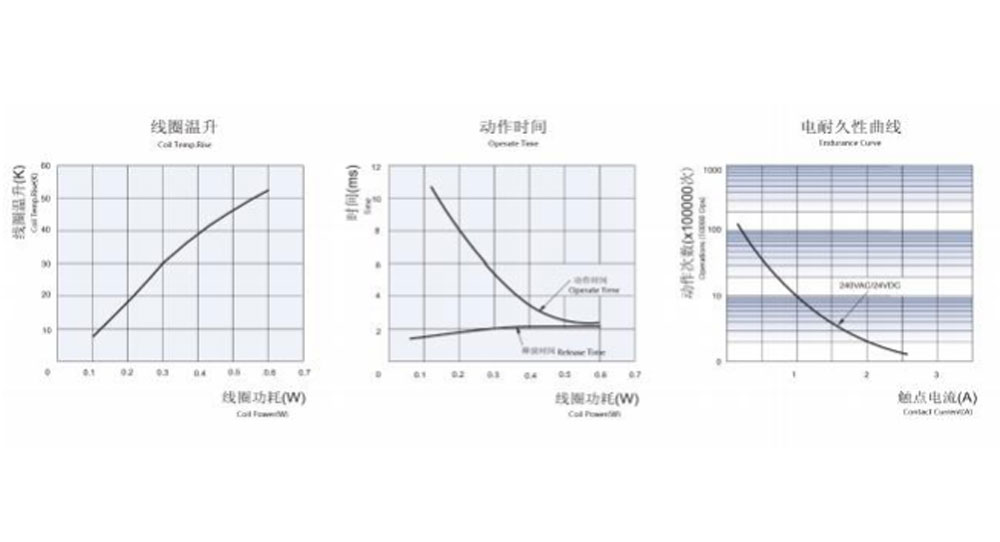

Curbe caracteristice
Informații de comandă
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：Tip：CHYRA
2: Aranjament de contact: C Fom C ; H Din A ; B Din B
3: Tensiune nominală: 3,5,6,9,12,24VDC
4: Culoare carcasa: H-Negru; L-albastru, Y -galben
5: Putere bobină: D-0,36 W L-0,2 W
6: Construcție de protecție: rezistentă la S-Flux,
SH-Sigilat tip lavabil
7: Parametru special: Tip nil-Standard
Scrisoarea sau numărul-cerință specială
Releele rezistente la flux nu pot fi utilizate în mediul înconjurător cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafețelor nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Un sufix special personalizat este disponibil după ce a fost evaluat de CHENGYUAN.
Clauză de declinare a responsabilităților: specificația are doar o referință. Specificațiile pot fi modificate fără o notificare prealabilă.
Nu am putut evalua toată performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru alege
produs adecvat pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există o întrebare, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului de a determina ce produs ar trebui folosit.
