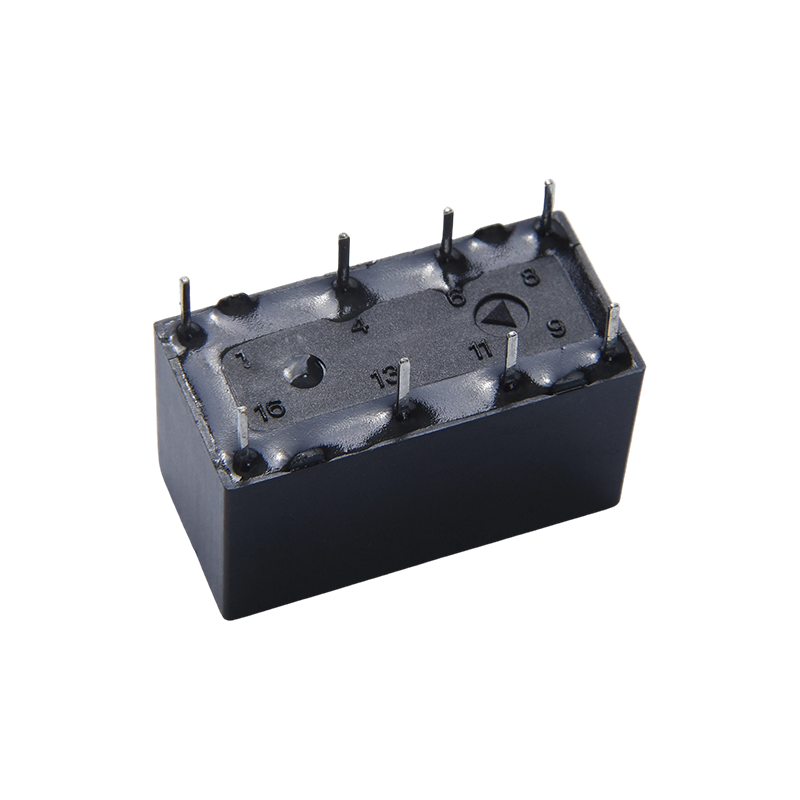

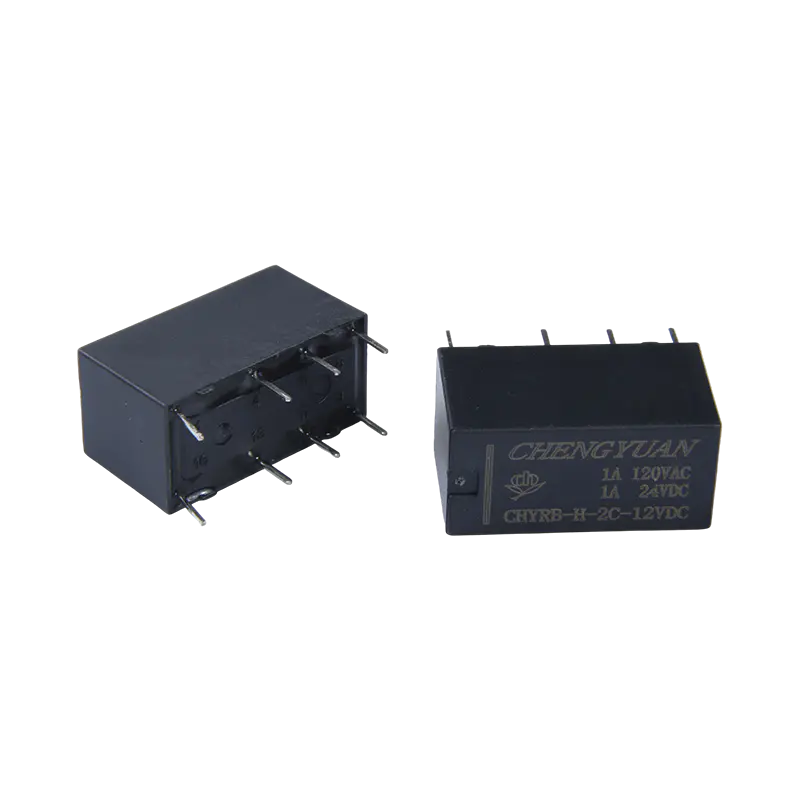

Caracteristici cheie
Rezistență scăzută la contact: materialele și structura de contact sunt optimizate pentru semnale mici, asigurând o conductivitate stabilă pe termen lung și reducând atenuarea semnalului.
Tensiune mare de izolare: tensiunea ridicată de izolație între bobină și contacte previne eficient diafonia semnalului și interferențele externe.
Răspuns rapid: Designul sistemului electromagnetic prioritizează viteza de operare, îndeplinind cerințele de sincronizare pentru rutarea rapidă a semnalului și comutarea în echipamentele de comunicație.
Durată lungă de viață electrică: Oferă o durabilitate excelentă a contactului sub sarcina nominală, asigurând fiabilitatea pe termen lung a echipamentului.
Aplicații principale
Echipament de comunicație: Folosit pentru comutarea semnalului sau controlul puterii în comutatoarele de rețea, stațiile de bază și alte echipamente pentru a controla pornirea/oprirea circuitului.
Echipamente de birou și periferice pentru computer: De exemplu, imprimante, scanere sau surse de alimentare UPS, controlând pornirea și oprirea circuitului principal prin releu.
Sisteme de alarmă de securitate: Ca element de comutare în circuitele de alarmă, răspunzând la semnalele de control pentru a declanșa alarme sau pentru a activa alte dispozitive.
Echipament medical: își utilizează caracteristicile de izolare electrică pentru a asigura siguranța pacientului și a echipamentului, funcționând stabil în instrumentele de diagnosticare sau echipamentele de monitorizare.
Automatizare industrială: Unele modele sunt potrivite pentru sistemele PLC sau controlul motorului, permițând amenajări compacte prin instalarea de lipire PCB.
Date de contact
| Tip | CHIRB |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 1A 120VAC |
| Max. curent de comutare | 2A |
| Max. tensiune de comutare | 277VAC |
| Max. puterea de comutare | 554VA |
| Min. comutare sarcină | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 7 ms Max. (Fără diodă) |
| Timpul de eliberare | 4 ms Max. (Fără diodă) |
| Rezistenta de izolare | Min 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 750 VAC, 50/60 Hz timp de 1 min |
| Între bobină și contact: 1000VAC, 50/60Hz timp de 1 minut |
| Rezistenta la vibratii | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistenta la socuri | Funcțional | 10G Min |
| Distructiv | 10G Min |
| Rezistenta | Rezistenta mecanica （10800ops./h) | 10.000.000 ops. (la temperatura camerei) |
| Rezistenta electrica (360ops./h) | 100.000 ops. (la temperatura camerei) |
| Temperatura ambientală | -40℃ ~ 85℃ (fără condens) |
| Greutate | Aproximativ 4,6 g |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 3 | 50 | 60 | Aproximativ 0,15 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Aproximativ 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Aproximativ 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei a treia.

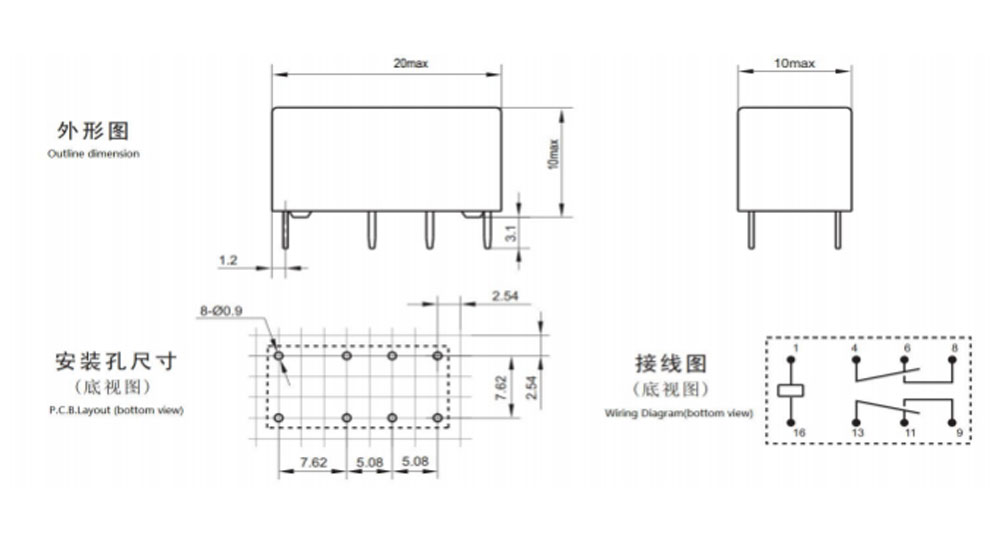

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

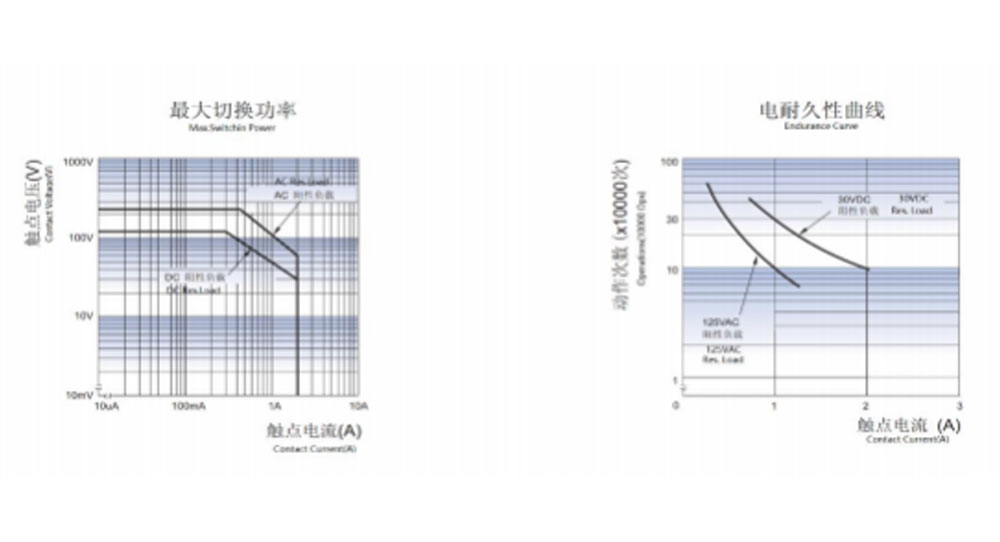

Cuve caracteristice
Informații de comandă
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Tip: CHYRB
2: Număr de poli: 2-2Poli
3: Aranjament de contact: C De la C ; H De la A ; B De la B
4: Tensiune nominală: 3,5,6,9, 12, 18,24,48VDC
5: Culoare carcasă, Y-galben; H-Negru; L-albastru
6: Putere bobină: D-0,36 W H-0,2 W
7: Construcție protectivă: rezistentă la S-Flux,
SH- Tip sigilat lavabil
8: Parametru special: Nil-Standard type
Scrisoarea sau numărul-cerință specială
Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafeței nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Un sufix special personalizat este disponibil după ce a fost evaluat de CHENGYUAN.
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă.
Nu am putut evalua toate performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru a alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
