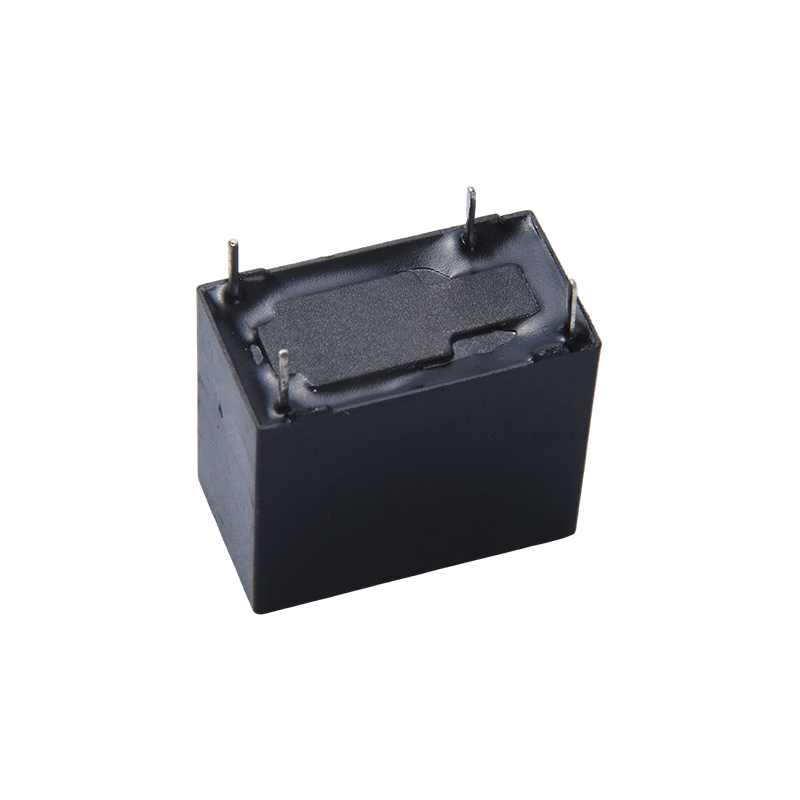

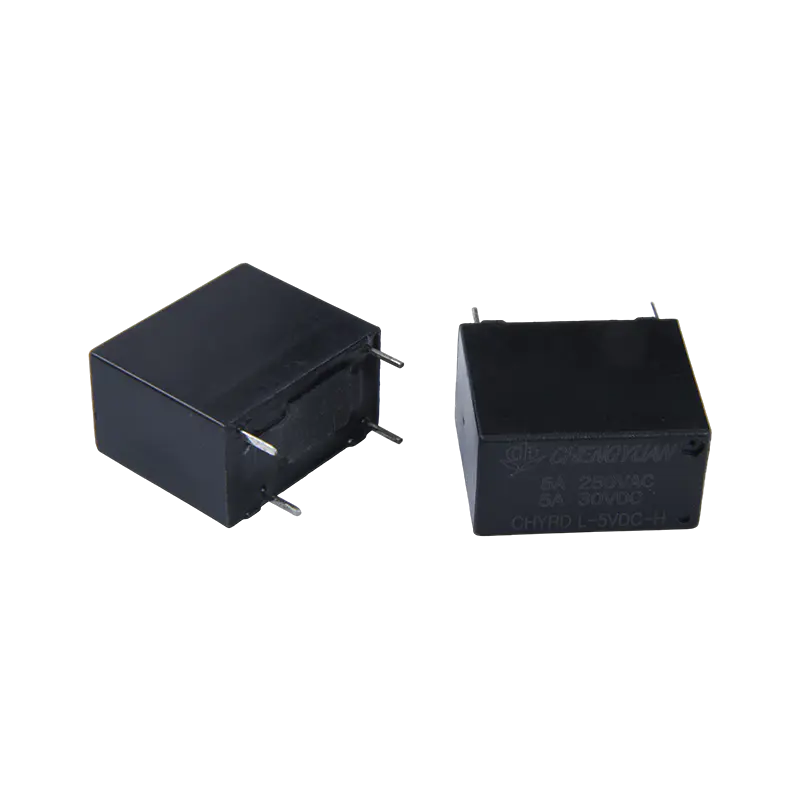

Avantajele produsului:
Specificații de încărcare multiple: Oferă diferite opțiuni de curent de contact (5A/10A/16A/20A), permițând selecția flexibilă a capacității de sarcină cele mai potrivite pe baza scenariilor specifice de aplicare.
Compatibilitate cu montarea de înaltă densitate: Design structural compact, optimizat special pentru medii de montare de înaltă densitate, ajutând la îmbunătățirea utilizării spațiului pe placa de circuite.
Versatilitate puternică: Ca releu de uz general, este aplicabil pe scară largă la diferite circuite de control industrial și aparate de uz casnic.
Comutare stabilă a contactului: pornește și oprește în mod fiabil circuitele, asigurând stabilitatea funcționării echipamentului.
Principalele sale aplicații includ reglarea automată, protecția de siguranță și comutarea circuitelor.
În domeniul aparatelor de uz casnic, releul 32F este utilizat pe scară largă în aparatele de aer condiționat, mașinile de gătit orez, frigiderele și sterilizatoarele pentru a obține controlul puterii și protecție la suprasarcină.
De asemenea, este utilizat în mod obișnuit în echipamentele de birou și echipamentele audio-vizuale pentru comutarea semnalului și controlul reglarii tensiunii.
Controlul industrial, sistemele de securitate și electronicele auto (cum ar fi aerul condiționat auto și gestionarea energiei) sunt un alt domeniu de aplicare important, care îndeplinește cerințele pentru rezistența la supratensiune și fiabilitatea pe termen lung.
Date de contact
| Tip | CHYRD |
| Material de contact | Aliaj argintiu: AgSnO2In2O3 、 AgSnO2 、 AgNi |
| Rezistența la contact | 100mΩ Max.(la 1A 6VDC) |
| Sarcină nominală (încărcare rezistivă) | 5A/10A 250VAC, 10A 125VAC/30VDC, 16A 250VAC |
| Max. curent de comutare | 20A |
| Max. tensiune de comutare | 250VAC/30VDC |
| Max. puterea de comutare | 2500VA/300W |
| Min. comutare sarcină | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 10 ms Max. (Fără diodă) |
| Timpul de eliberare | 5 ms Max. (Fără diodă) |
| Rezistență la izolație | Min. 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 1000VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 4000VAC, 50/60Hz timp de 1 minut |
| Rezistenta la vibratii | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min. |
| Distructiv | 100G Min. |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10000000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 100000 ops.(la temperatura camerei) |
| Temperatura ambientală | -40℃ ~ 85℃ ( fără condens) |
| Greutate | Aproximativ 4,6 g |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 3 | 150 | 20 | Aproximativ 0,45 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Aproximativ 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei a treia.

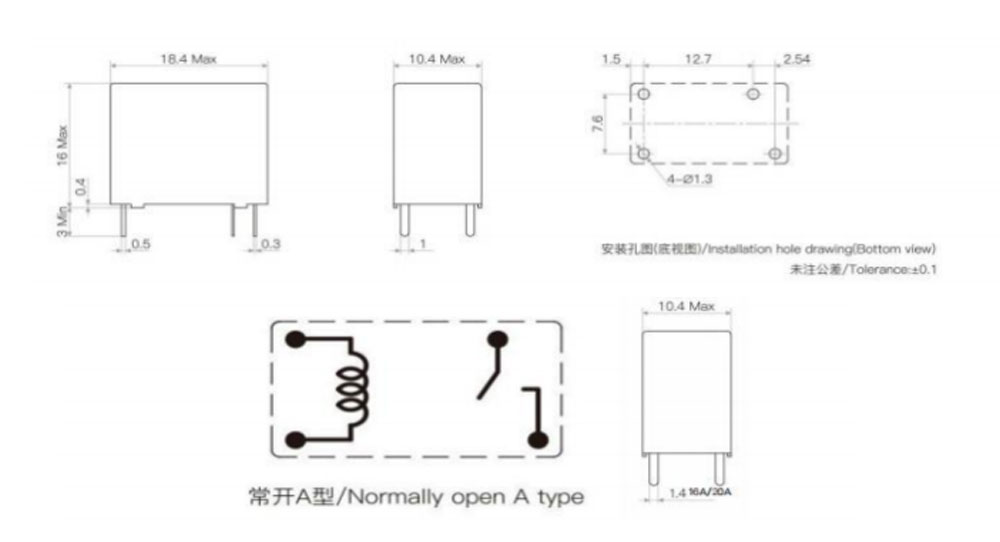

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

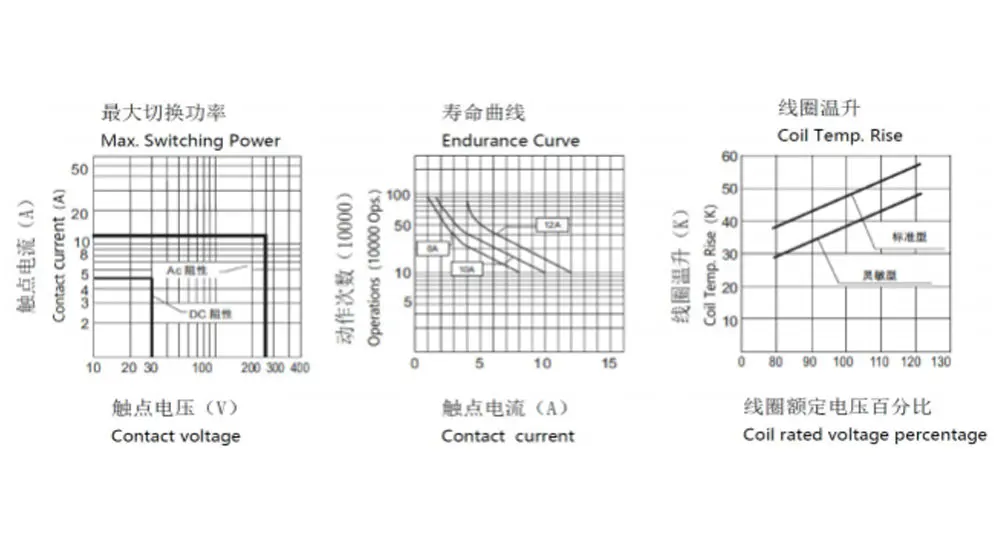

Curbe caracteristice
Informații de comandă
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Tip：CHYRD
2: Număr de poli: 1-1Pol
3: Aranjament de contact: A-De la A
4: Tensiune nominală: 3,5,6,9, 12, 18,24VDC
5: Culoare carcasa: B-Negru
6: Pwor bobină: D-0,45 W L-0,2 W
7: Construcție de protecție: S-Flux rezisted,
SH- Tip sigilat lavabil
8: Parametru special: Nil-Standard type
Scrisoarea sau numărul-cerință specială
Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafeței nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă.
Nu am putut evalua toate performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru a alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
