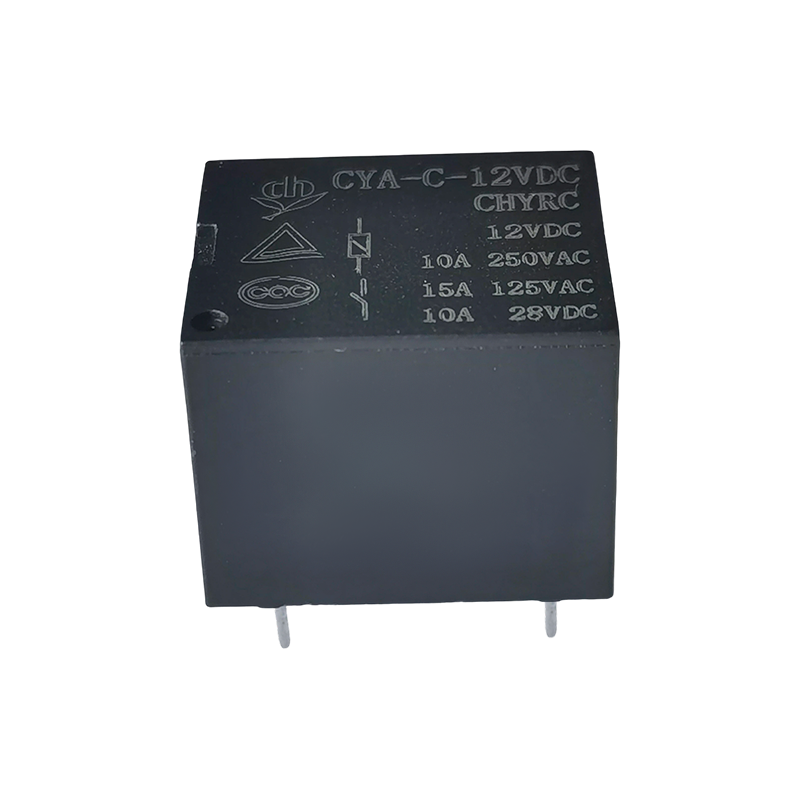

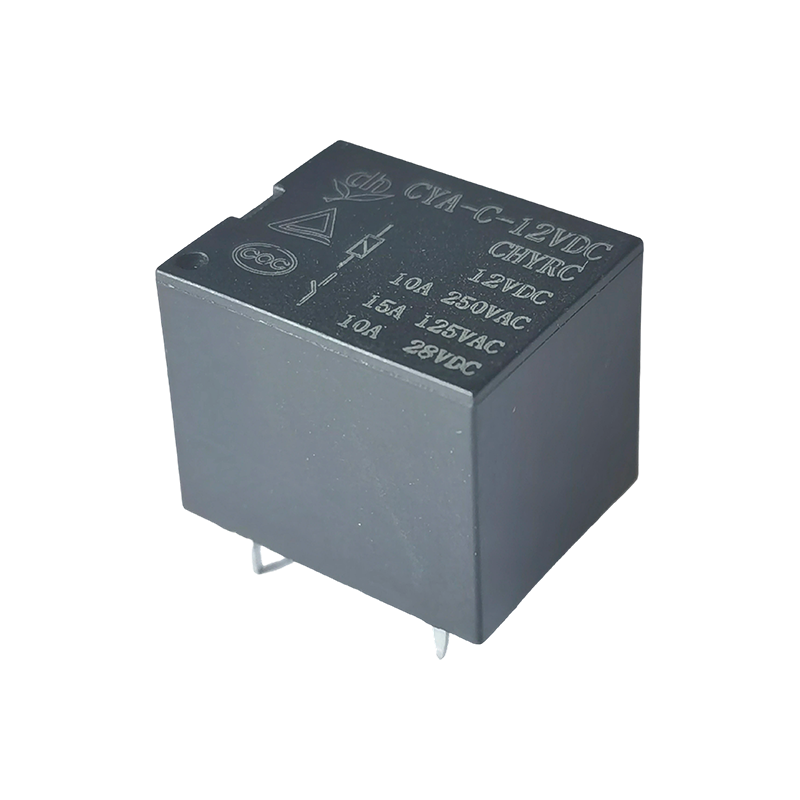

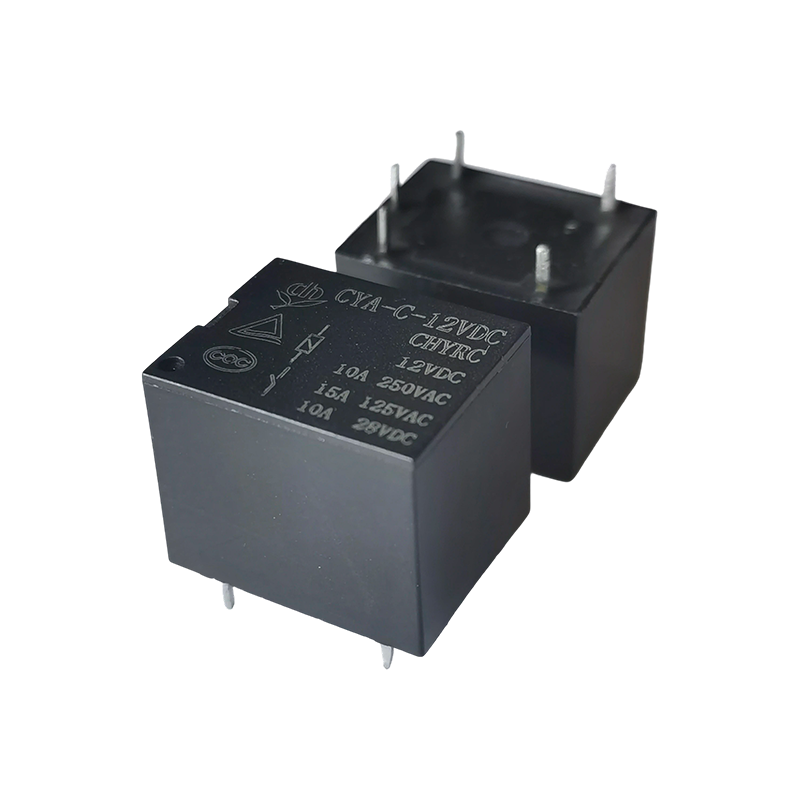

Caracteristici:
• Compatibilitate largă de încărcare: Compatibil cu sarcini de 15A 125VAC, 12A 250VAC AC și sarcini de 10A 28VDC DC, acoperind majoritatea nevoilor de comutare a circuitelor de putere joasă până la medie.
• Tensiune flexibilă a bobinei: Suportă tensiunea bobinei 3VDC-48VDC, potrivindu-se direct cu diverse specificații de tensiune a circuitului de control fără a fi nevoie de module suplimentare de conversie a tensiunii.
• Design cu consum redus de energie: consumul de energie al bobinei este de numai 0,36 W, reducând consumul total de energie al echipamentului și făcându-l potrivit pentru dispozitivele alimentate cu baterie.
• Certificare dublă de autoritate: A trecut certificarea TUV și CQC, respectând standardele internaționale și interne de siguranță și potrivite pentru produsele terminale vândute pe mai multe piețe.
• Instalare PCB convenabilă: Utilizează o structură cu 5 pini pentru lipirea și asamblarea simplă a plăcilor de circuit imprimat; forma compactă, asemănătoare unui cub de zahăr, economisește spațiu de instalare și este potrivită pentru design-uri de circuit de înaltă densitate.
• Logica de comutare clară: folosește o formă de contact unipolar cu o singură direcție (SPST), oferind o logică de comutare simplă și clară, simplificând designul circuitului și reducând probabilitatea erorilor de cablare.
Scenarii de aplicare:
• Aparate electrocasnice: control pornire/oprire a cuptoarelor electrice mici, dozatoarelor de apă, întrerupătoarelor cu telecomandă etc.
• Control industrial: module mici de expansiune PLC, circuite de comutare a semnalului senzorului, care permit izolarea semnalului și controlul pornirii/opririi circuitului.
• Casă inteligentă: prize inteligente, module de control al luminii etc., care potrivesc semnale de control de joasă tensiune pentru gestionarea în siguranță a energiei.
| Tip | CYA |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 10A250VAC |
| Max. curent de comutare | 15A |
| Max. tensiune de comutare | 250VAC |
| Max. puterea de comutare | 2500VA |
| Min. comutare sarcină | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 8 ms Max. (Fără diodă) |
| Timp de eliberare | 5 ms Max. (Fără diodă) |
| Rezistenta de izolare | Min 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 750 VAC, 50/60 Hz timp de 1 min |
| Între bobină și contact: 1500VAC, 50/60Hz timp de 1 minut |
| Rezistenta la vibratii | Distructiv | 10-55Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55Hz, la amplitudine dublă de 1,5 mm |
| Rezistenta la socuri | Funcțional | 10G Min |
| Distructiv | 10G Min |
| Rezistenta | Rezistenta mecanica （10800ops./h) | 10.000.000 ops.(la temperatura camerei) |
| Rezistenta electrica (360ops./h) | 100.000 ops. (la temperatura camerei) |
| Temperatura mediului ambiant | -40℃~ 85℃ (fără condensare) |
| Greutate | Aprox. 8,5 g |
| Date bobine (la 20℃) |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 3 | 120 | 25 | Aproximativ 0,36 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

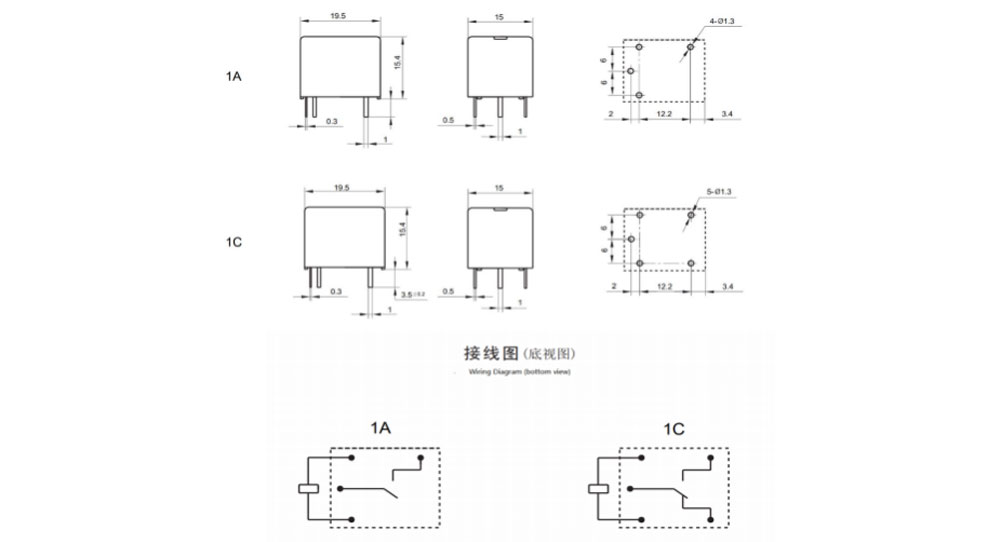

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

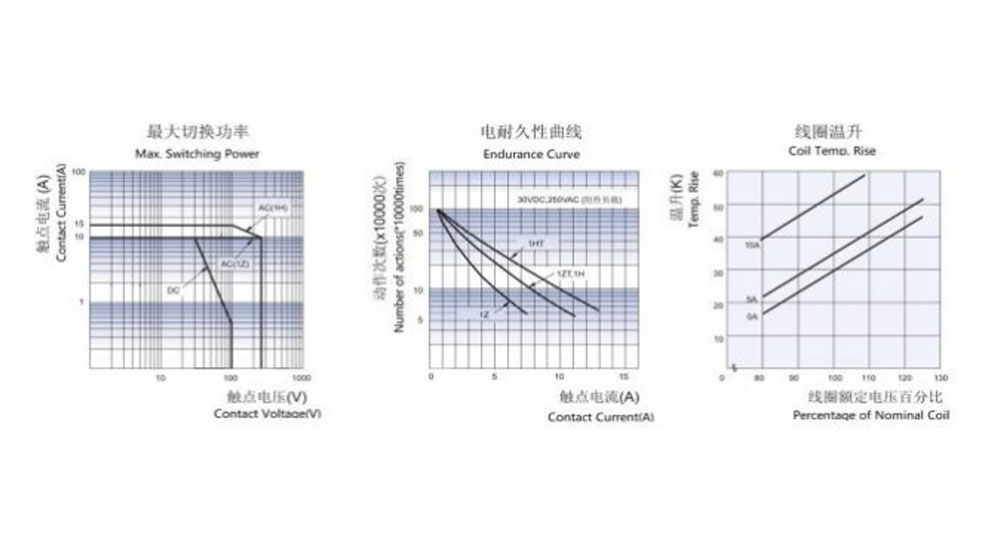

Curbe caracteristice
Informații de comandă
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tip: CYA
2: Număr de poli: 1-1Pol
3: Aranjament de contact: C De la C; H Din A; B De la B
4: Tensiune nominală: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: Culoare carcasă: W-alb, H-negru, L-albastru
6: Bobină Pwor: D-0,45W L-0,36W
7: Construcție de protecție: S-Flux proofed, SH-Sealed tip lavabil
8: Parametru special: Nil-Standard tip
Literă sau număr - Cerință specială
(1) Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
(2) Curățarea cu apă sau prelucrarea suprafeței nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
(3) Sufixul special personalizat este disponibil după ce a fost evaluat de CHENGYUAN.
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă. Nu am putut evalua toate performanța și parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru a alege
Produs potrivit pentru propria lor aplicație. Pentru relee etanșate, după instalare și curățare. Vă rugăm să deschideți hota de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
