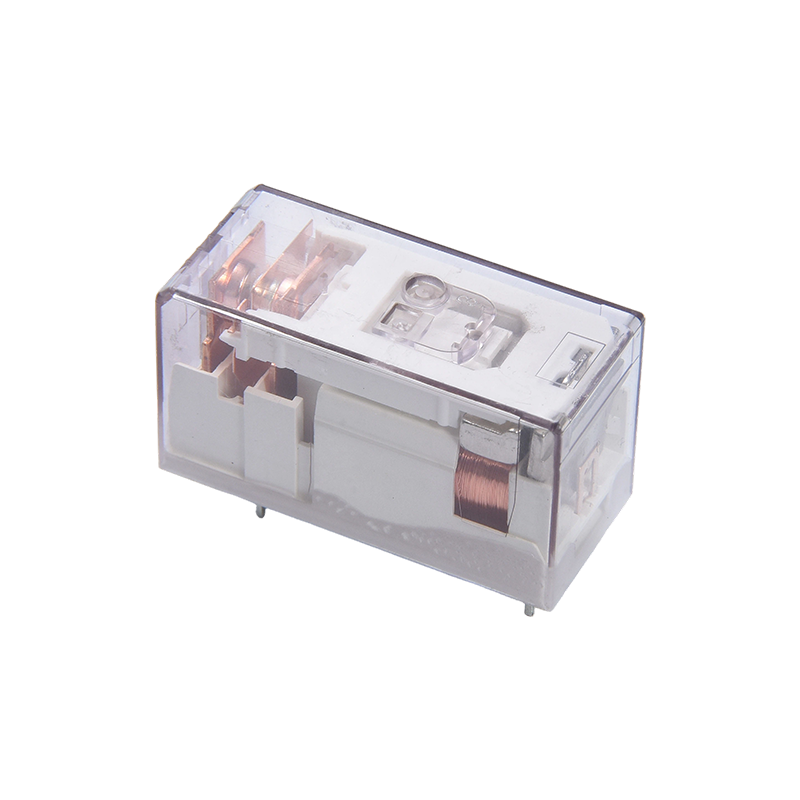

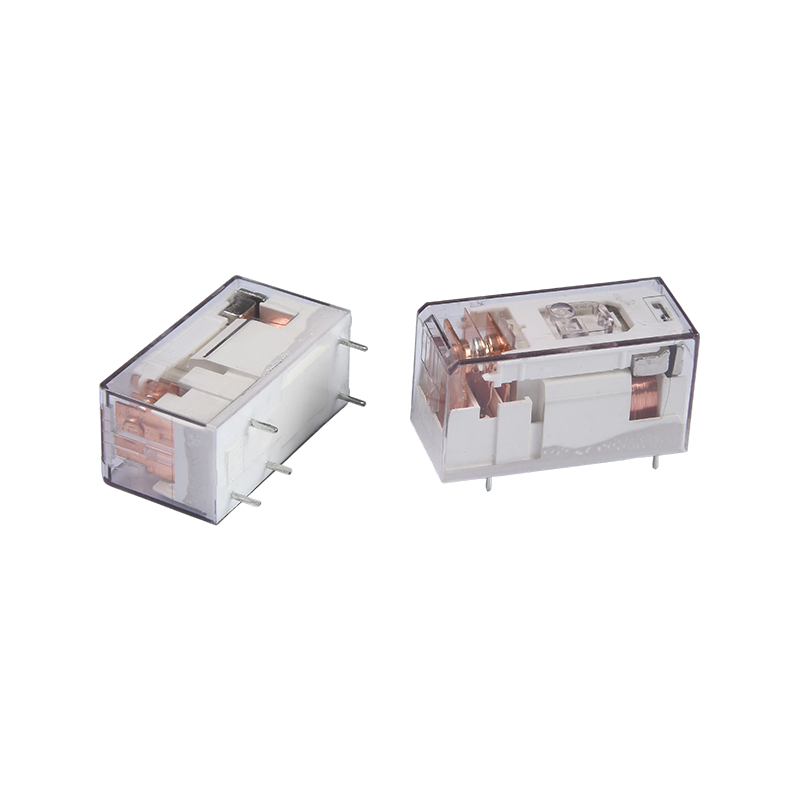

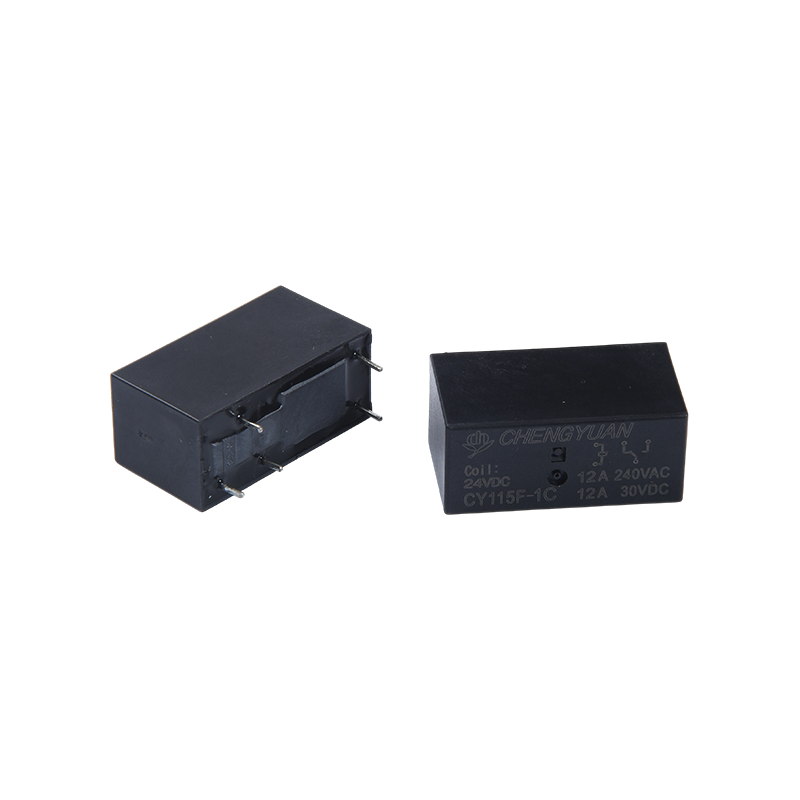

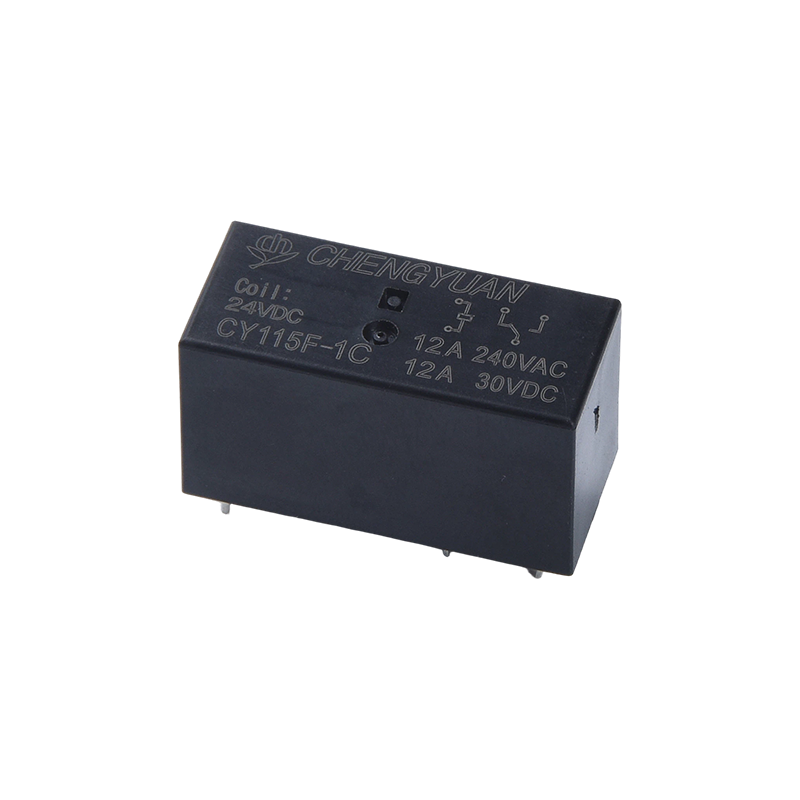

Avantajele produsului:
Încărcare mare, design compact: realizează comutarea contactelor de 12 A într-un releu PCB mic, economisind spațiu de instalare și potrivit pentru configurații de placă de înaltă densitate.
Compatibilitate largă de tensiune a bobinei: Bobina acceptă o gamă largă de tensiuni de la 3VDC la 230VAC/VDC, facilitând integrarea directă cu sisteme de diferite tensiuni de control fără conversie suplimentară.
Izolare electrică puternică: Tensiunea de rezistență la contact la bobină este de până la 5000 V, suprimând efectiv interferența și îmbunătățind siguranța și stabilitatea sistemului.
Caracteristici cheie:
Capacitate de contact: 12A @ 240VAC / 30VDC, satisface nevoile de control al puterii ale majorității aparatelor de uz casnic și echipamentelor industriale.
Formular de contact: Disponibil în diferite forme de contact (cum ar fi 1H, 1Z etc.), care acceptă configurații de circuit normal deschis, normal închis și comutare pentru aplicații flexibile.
Eficiență de conducere: consumul de energie tipic al bobinei este de 0,4 W, consum redus de energie și răspuns sensibil.

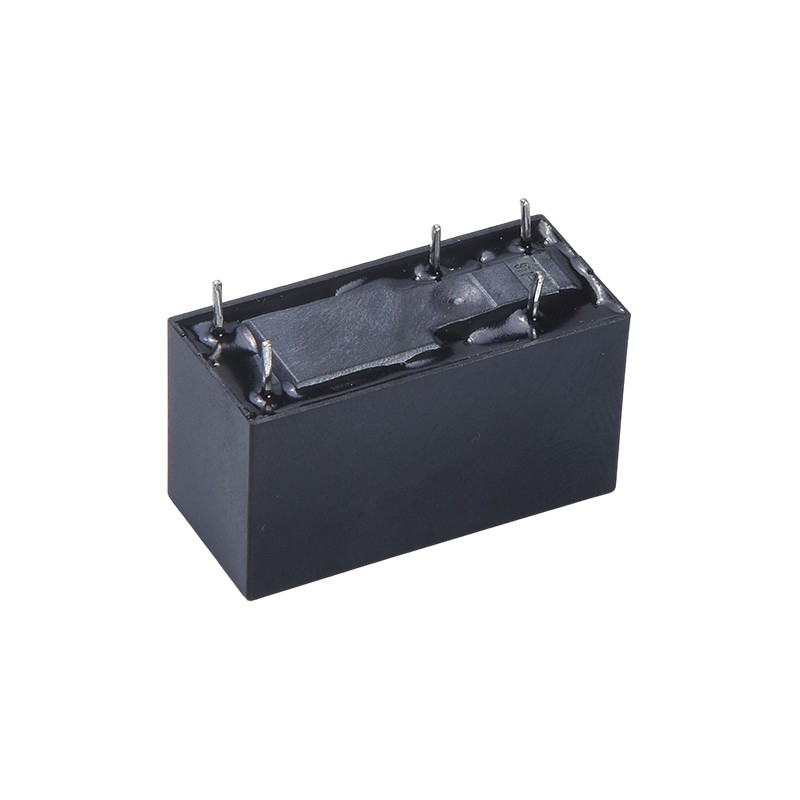

Design pini: pini PCB standard cu 5 pini pentru lipire ușoară și instalare automată de producție.
Aplicatii principale:
Automatizare industrială: Folosită în modulele de ieșire PLC, controlere de motoare, drivere de supapă solenoidală și comutarea alimentării echipamentelor.
Control inteligent: integrat în sistemele de casă inteligentă pentru a controla sarcinile de mare putere, cum ar fi aparatele de aer condiționat, încălzirea prin pardoseală, iluminatul și perdele electrice.
Managementul energiei: aplicat în sursele de alimentare neîntreruptibile UPS, invertoare solare, sisteme de stocare a energiei și alte echipamente noi de energie pentru controlul comutării circuitelor.
Izolarea echipamentului: asigură izolarea electrică între capătul de control și capătul de sarcină, protejând circuitele de control de joasă tensiune.
Date de contact
| Tip | CYF115F |
| Material de contact | Aliaj de argint |
| Rezistenta de contact | 100mΩ Max.(la 1A 6VDC) |
| Sarcina nominală (sarcină rezistivă) | 12A 250VAC |
| Max. curent de comutare | 12A |
| Max. tensiune de comutare | 277VAC |
| Max. puterea de comutare | 3342VA |
| Min. sarcina de comutare | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 15 ms Max. (Fără diodă) |
| Timpul de eliberare | 5 ms Max. ( Fără diodă) |
| Rezistență la izolație | Min. 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 1000VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 5000VAC, 50/60Hz timp de 1 minut |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min. |
| Distructiv | 100G Min. |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10000000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 100000 ops.(la temperatura camerei) |
| Temperatura mediului ambiant | -40℃~ 85℃ (fără condensare) |
| Greutate | Aprox. 13,5 g |
| Date bobine (la 20℃) |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 5 | 80.00 | 62.5 | Aproximativ 0,4 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Datele prezentate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

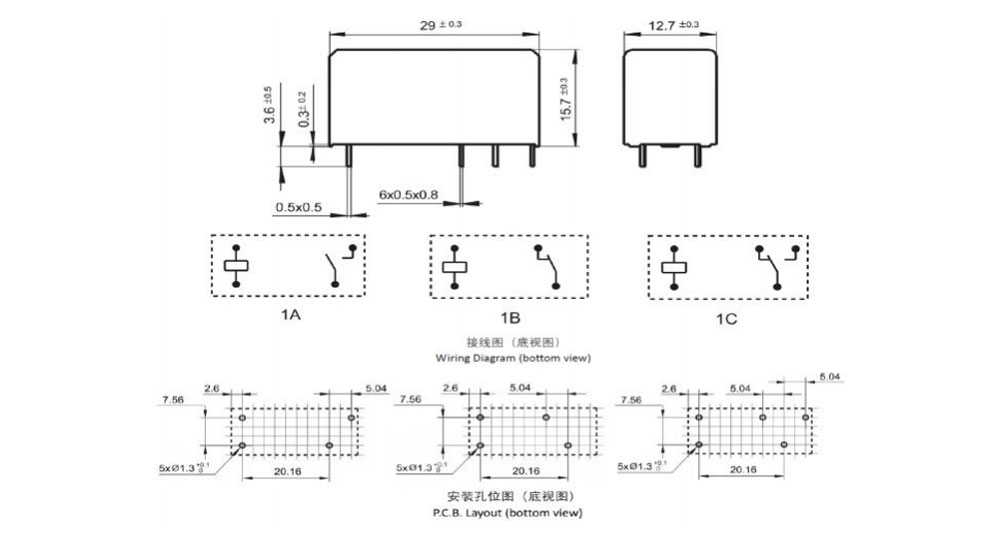

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

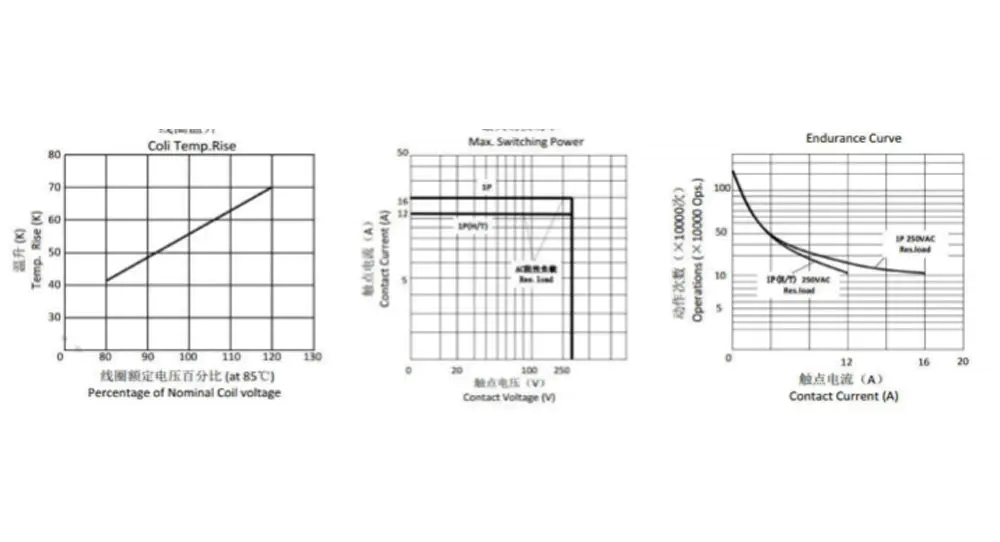

Curba caracteristică
Informații de comandă
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tip: CY115F
2: Număr de poli: 1-1Pol
3: Aranjament de contact: Formular A ; B-Formular B ; C-Formula C
4: Tensiune nominală: 5,6,9,12,18,24,48VDC
5: Culoare carcasă: B-Negru
6: Bobină Pwor: D-0,4W
7: Construcție de protecție: rezistentă la S-Flux,
SH-Sigilat tip lavabil
8: Parametru special: tip Nil-Standard
Scrisoarea sau numărul-cerință specială
Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafeței nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă.
Nu am putut evalua toate performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru a alege
produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
