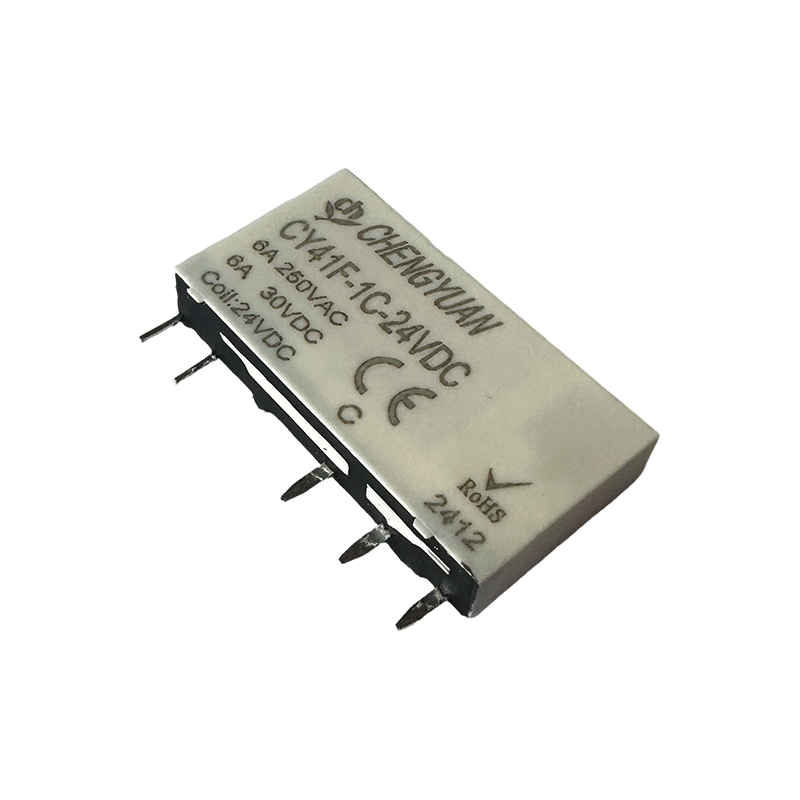

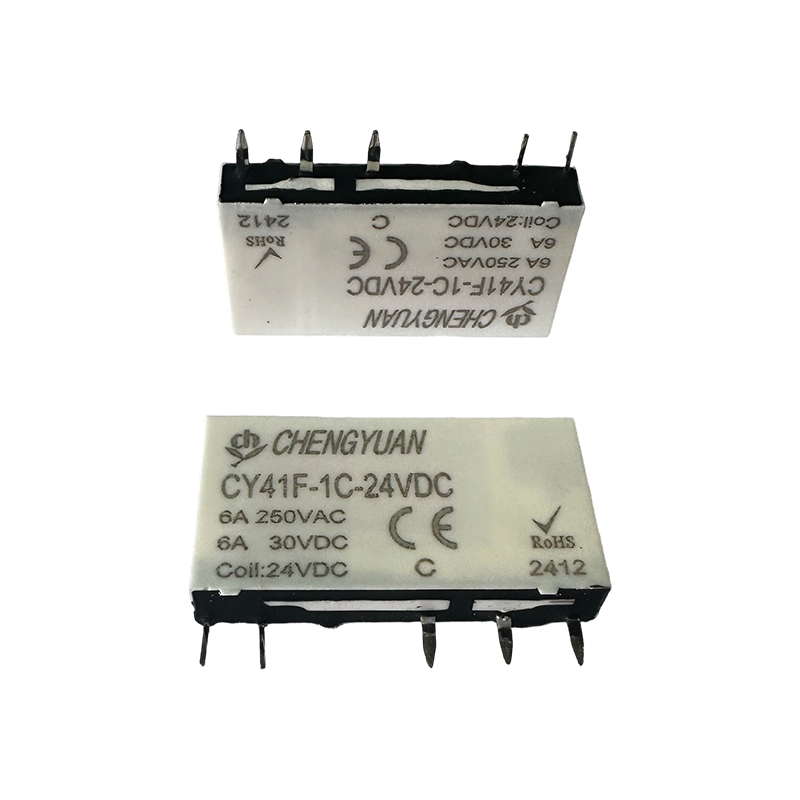

Caracteristici:
● Ultra-subțire (numai 5 mm lățime)
● Capacitate de comutare a contactelor 6A
● Tensiune dielectrică între bobină și contacte: 4kV
● Rezistenta la supratensiune intre bobina si contacte: 6kV
● Îndeplinește cerințele de izolare ranforsată VDE0700/0631
● Sensibilitate mare, consum de energie aproximativ 0,17W
Scenarii aplicabile:
● Aparate electrocasnice: controlul puterii pentru aparatele mici de mare putere, cum ar fi încălzitoarele electrice și aragazul cu inducție
● Control industrial: Echipamente de automatizare, PLC-uri mici, circuite de control al motoarelor
● Echipament Smart Power: Cutii de distribuție inteligente, control auxiliar al pilelor de încărcare
● Echipament de securitate: monitorizarea surselor de alimentare, comutarea circuitelor sistemului de control al accesului
Parametrii de contact
| Configurare contact | 1H, 1Z |
| Rezistență de contact (1) | Contacte placate cu aur: ≤ 30mΩ (1A 6VDC); Contacte neplacate cu aur: ≤ 100mΩ (1A 6VDC) |
| Material de contact | AgSnO2, AgNi |
| Sarcina contactului (rezistiv) | 6A 250VAC / 30VDC |
| Tensiune maximă de comutare | 400VAC / 300VDC |
| Curent de comutare maxim | 6A |
| Putere maximă de comutare | 1500VA / 180W |
| Sarcina minima (2) | Neplacat cu aur: 5VDC 100mA; Placat cu aur: 5VDC 10mA |
| Durabilitate mecanică (3) | 1×10⁷ cicluri |
| Durabilitate electrică | Tip H: 6×10⁴ cicluri (AgNi, 6A 250VAC/30VDC, sarcină rezistivă, 85℃, 1s pe 9s oprit)Tipul Z: 3×10⁴ cicluri (NO, AgNi, 6A 250VAC/30VDC, sarcină rezistivă, 85℃, oprit); 1×10⁴ cicluri (NC, AgNi, 6A 250VAC/30VDC, sarcină rezistivă, 85℃, 1s pornit 9s oprit) |
Note:
(1) Toate valorile de mai sus sunt valori inițiale.
(2) Sarcina minimă de mai sus este o valoare de referință, aplicabilă mediilor normale de temperatură, umiditate și presiune, cu știfturile în sus. Această valoare de referință se poate modifica în funcție de frecvența de comutare, condițiile de mediu, durata de viață estimată și direcția de instalare. Prin urmare, vă rugăm să efectuați teste de confirmare cu sarcini reale înainte de utilizare și este recomandat să evitați utilizarea sub zero grade Celsius.
(3) Test fără sarcină, fără daune mecanice după test.
Parametrii bobinei
| Puterea nominală a bobinei | 5VDC ~ 24VDC: Aproximativ 170mW |
| 48VDC, 60VDC: Aproximativ 210mW |
Notă:
(1) Pentru încărcături fără o temperatură specificată în tabel, temperatura ambiantă este temperatura camerei.
Parametri de performanță
| Parametru | Caietul de sarcini |
| Rezistenta de izolare | 1000MΩ (500VDC) |
| Tensiune de rezistență dielectrică | Între bobină și contacte | 4000VAC timp de 1 min |
| Între Contacte deschise | 1000VAC timp de 1 min |
| Timp de funcționare (la tensiunea nominală) | ≤ 8 ms |
| Timp de eliberare (la tensiunea nominală) | ≤ 4 ms |
| Soc * (1) | Stabilitate | 49 m/s² |
| Puterea | 980 m/s² |
| Vibrații * (1) | 10Hz ~ 55Hz, amplitudine dublă de 1mm |
| Umiditate | 5% ~ 85% RH |
| Interval de temperatură | -40℃ ~ 85℃ |
| Tip terminal | tip PCB |
| Greutate | Aproximativ 5 g |
| Tip ambalaj | Tip sigilat cu plastic, tip rezistent la lipire |
| Tensiune nominală (VDC) | Tensiune de funcționare (VDC) (1) | Tensiune de eliberare (VDC) (1) | Tensiune maximă (VDC) (2) | Rezistența bobinei |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9,00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
