Ce este un releu de trestie și unde excelează

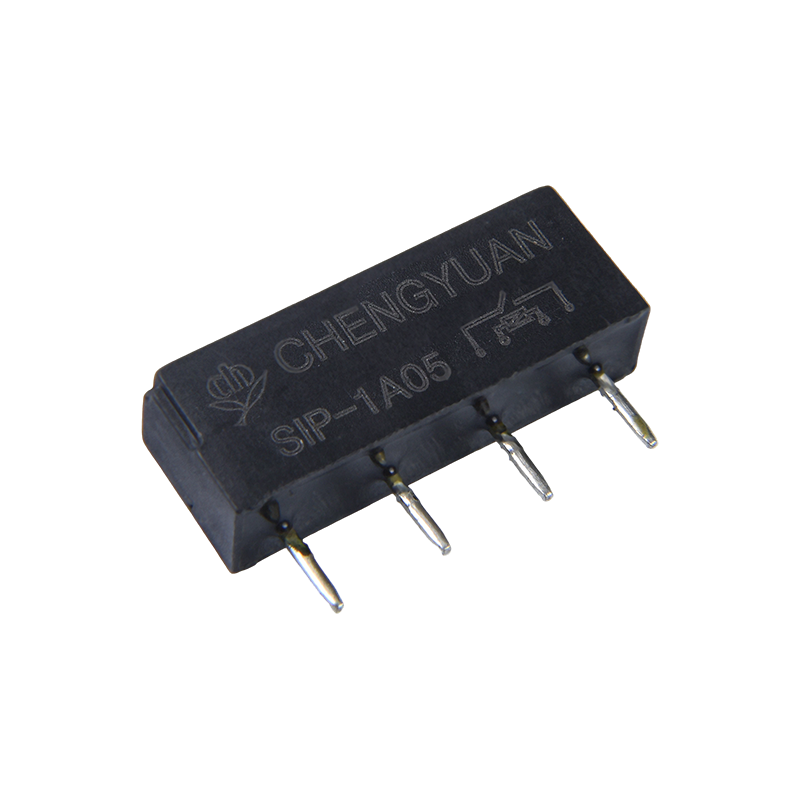

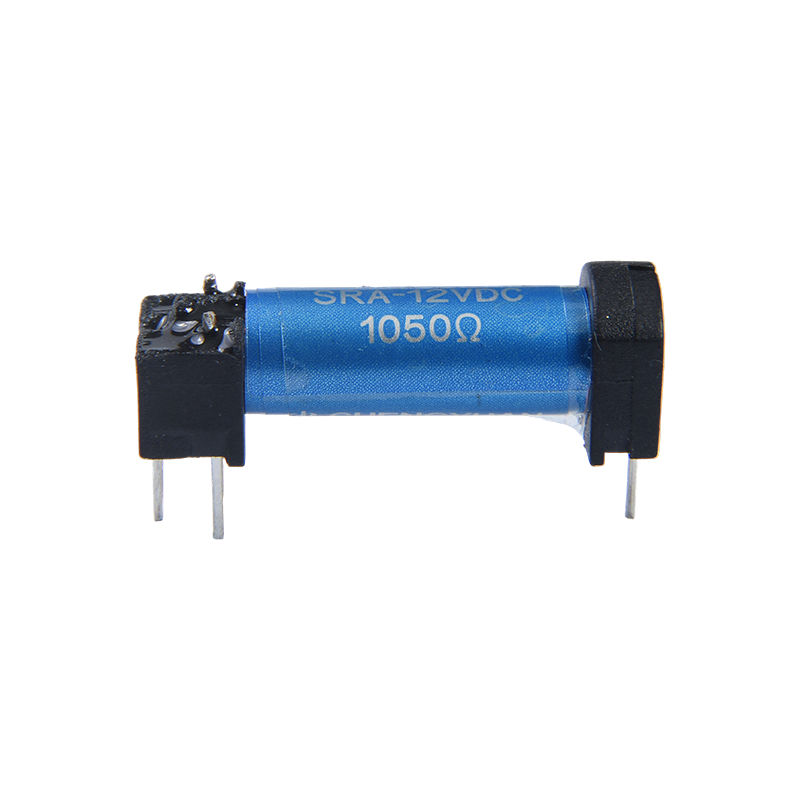

A releu cu stuf este un dispozitiv de comutare construit în jurul unei perechi de contacte feromagnetice sigilate în interiorul unei capsule de sticlă, activate de o bobină înconjurătoare care generează un câmp magnetic pentru a trage lamelele împreună. Această construcție etanșă este ceea ce stabilește a comutator releu lamelă în afară de designul electromecanic cu cadru deschis: contactele rămân izolate de praf, umiditate și oxidare, ceea ce acceptă comutarea constantă cu rezistență scăzută la un număr foarte mare de cicluri. Ca categorie de releu electromagnetic lamelă , este deosebit de potrivit pentru comutarea semnalelor cu curent scăzut, echipamentele de testare și aplicațiile în care operarea rapidă și precisă contează mai mult decât capacitatea brută de sarcină.

Avantajul direct al unui releu electric cu lamelă este viteza combinată cu curățenia contactelor: deoarece mecanismul de comutare este compact și etanș, timpii de funcționare sunt de obicei mult mai rapid decât releele electromecanice standard, iar contactul de respingere tinde să fie minim. Acest articol trece prin datele de comutare măsurate, comportamentul ciclului de viață și comparațiile structurale pentru a clarifica locul în care un releu reed se potrivește cel mai bine într-un design mai larg de sistem de control.

Caracteristicile de comutare de bază în comparație cu valorile standard

La evaluarea unui comutator releu lamelă față de standardele generale de comutare electromecanică, cinci caracteristici ies în evidență cel mai clar: viteza de funcționare, controlul contactului de respingere, fiabilitatea etanșă, durata de viață mecanică și sensibilitatea bobinei. Diagrama cu bare orizontale de mai jos punctează fiecare caracteristică pe un indice 0-100 construit din intervale tipice de fișă de date pentru relee cu lame. Viteza de funcționare și fiabilitatea etanșată scorul cel mai mare, ceea ce reflectă avantajul fundamental al designului unei capsule de sticlă etanșă care adăpostește contactele cu lame departe de contaminarea mediului. Sensibilitatea bobinei este, de asemenea, un punctaj bun, deoarece ansamblul de trestie compactă necesită o forță magnetică relativ mică pentru acționare. Durata de viață mecanică este puțin mai mică în comparație cu celelalte valori doar pentru că contactele cu lame, deși sunt durabile, sunt mai subțiri decât lamele releului de sarcină mai grea, un compromis făcut în mod deliberat în schimbul unei comutări mai rapide.

Această vizualizare bazată pe index confirmă faptul că puterea centrală a unui releu cu lame constă în comutarea rapidă și curată, mai degrabă decât în manipularea sarcinilor grele, tocmai de aceea domină aplicații precum dispozitivele de testare, instrumentele medicale și rutarea de precizie a semnalului în cazul în care un releu electric cu lamelă trebuie să comute rapid și constant, fără a introduce zgomot de contact.

Comportamentul rezistenței de contact pe parcursul ciclurilor de comutare extinse

Deoarece contactele etanșate ale unui releu cu lame rămân protejate de contaminanții din aer, rezistența contactului tinde să rămână neobișnuit de stabilă la un număr foarte mare de cicluri în comparație cu modelele de relee cu cadru deschis. Graficul cu linii de mai jos urmărește rezistența de contact pentru un releu electromagnetic lamelă în cinci etape ale unui test de viață de comutare, variind de la 100.000 de cicluri până la 5 milioane de cicluri, ceea ce reprezintă o gamă realistă pentru multe aplicații cu reed la nivel de semnal. Curba arată o creștere lentă și controlată mai degrabă decât orice salt brusc, ceea ce reflectă beneficiul învelișului de sticlă închis ermetic care protejează suprafețele de contact de oxidare. Acest tip de model previzibil de degradare oferă inginerilor încredere atunci când specifică un comutator cu releu reed pentru aplicații cu cerințe foarte mari de frecvență de comutare, cum ar fi echipamentele de testare automate care circulă de mii de ori pe zi.

Rezistența crește doar de la aproximativ 35mΩ la 100.000 de cicluri până la aproximativ 70mΩ la 5 milioane de cicluri , o curbă neobișnuit de plată pentru o tehnologie de relee, ceea ce subliniază de ce un releu reed este adesea alegerea preferată pentru comutarea de înaltă frecvență și curent scăzut, unde degradarea contactului trebuie să rămână minimă pe o durată de viață foarte lungă.

Unde releele Reed apar în toate aplicațiile

Răspândirea aplicării unui releu electric cu lamelă arată destul de diferit de un releu electromecanic standard, deoarece punctele sale forte îl îndreaptă spre precizie și viteză, mai degrabă decât spre comutarea puterii. Diagrama cu bare verticale de mai jos arată distribuția tipică a utilizării pe categorii comune de aplicații, pe baza modelelor de câmp agregate. Echipamentele de testare și măsurare sunt în frunte cu o marjă largă, urmate de comutarea telecomunicațiilor, instrumentele medicale și sistemele de securitate sau de control al accesului, o pondere mai mică fiind destinată sarcinilor generale de rutare a semnalului.

Doar echipamentele de testare și măsurare reprezintă aproximativ 34% din desfășurarea tipică a releului de lamelă , determinată de nevoia de comutare rapidă și repetabilă în bancurile de testare automate unde un releu electromecanic standard ar introduce prea multă întârziere sau sărirea contactului. Aplicațiile de telecomunicații se bazează, de asemenea, în mare măsură pe comutarea etanșă, cu zgomot redus, un comutator releu reed oferă pentru selectarea căii semnalului.

Releu Reed versus releu electromecanic standard

O diagramă radar este o modalitate utilă de a vizualiza modul în care a releu cu stuf se compară cu un releu electromecanic standard pe mai multe dimensiuni simultan. Graficul de mai jos prezintă ambele tipuri de relee în funcție de viteza de funcționare, curățenia contactului, capacitatea de încărcare, dimensiunea compactă și durata de viață mecanică. Forma releului lamelă se extinde mult mai mult în ceea ce privește viteza de funcționare și curățenia contactului, reflectând mecanismul său de comutare etanș, cu masă redusă, în timp ce releul standard se extinde și mai mult pe capacitatea de sarcină, deoarece lamele sale de contact mai grele sunt construite pentru a întrerupe curenții mai mari. Niciuna dintre forme nu domină fiecare axă, ceea ce reprezintă elementul principal: cele două tehnologii sunt mai degrabă complementare decât să concureze în toate cazurile de utilizare.

Această vedere una lângă alta întărește faptul că an releu electromagnetic lamelă este alegerea mai puternică pentru comutarea rapidă, curată, cu curent scăzut, în timp ce un releu electromecanic standard rămâne mai potrivit pentru sarcinile cu curent mai mare. Inginerii care proiectează un sistem de control mixt folosesc adesea ambele tehnologii împreună, aplicând relee reed la comutarea la nivel de semnal și relee standard la comutarea nivelului de putere în cadrul aceluiași panou.

Ghid practic pentru specificarea unui comutator releu Reed

Alegerea corectă comutator releu lamelă începe cu confirmarea faptului că aplicația necesită cu adevărat comutare cu curent scăzut, de mare viteză, mai degrabă decât întrerupere mai grea a sarcinii. Tabelul de mai jos rezumă scenariile practice în care un releu cu lame este de obicei potrivit, alături de cazurile mai bine deservite de o tehnologie alternativă de releu.

Referință de selecție bazată pe scenarii

Înainte de a finaliza un releu cu lame într-un design, câteva verificări suplimentare ajută la confirmarea adecvării pe termen lung:

1. Confirmați că tensiunea bobinei și cerințele de curent se potrivesc cu capacitatea de ieșire a circuitului de antrenare.
2. Verificați că valoarea contactului este adecvată pentru comutarea nivelului de semnal și nu a nivelului de putere.
3. Verificați specificațiile timpului de funcționare și lansare în raport cu cerințele de sincronizare ale aplicației.
4. Examinați frecvența de comutare estimată în raport cu durata de viață mecanică nominală a contactelor reed.
5. Luați în considerare nevoile de ecranare magnetică dacă releul cu lame va fi plasat lângă alte componente acționate de bobină.

Precizie de fabricație în spatele comutării de lamelă fiabile

Curba stabilă a rezistenței la contact discutată mai devreme depinde de fabricarea precisă în fiecare etapă: alinierea stufului în interiorul capsulei de sticlă, calitatea plăcii de contact și integritatea etanșării în sine a plicului. Chiar și neconcordanțe minore în spațiul de lame sau grosimea placajului pot modifica tensiunea de funcționare sau pot introduce un comportament de respingere inconsecvent într-un lot de producție. Asamblarea automată și testarea electrică în proces ajută la păstrarea unui releu electromagnetic lamelă performanțele în limitele de toleranță strânse, ceea ce este deosebit de important în aplicațiile de testare și măsurare în care timpul de comutare trebuie să rămână constant pe mii de unități.

Pașii de verificare a procesului, cum ar fi testarea etanșării ermetice, eșantionarea rezistenței la contact și măsurarea timpului de funcționare sunt practici standard care susțin datele de fiabilitate menționate în acest articol. Pentru inginerii care se aprovizionează cu un releu electric la scară, confirmarea acestor puncte de control de calitate cu un furnizor este adesea la fel de valoroasă ca revizuirea specificațiilor publicate în fișa de date.

Despre Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. este o filială a fabricii de dispozitive electronice Ningbo Yinzhou Chengyuan. A fost profund implicat în producția de relee de aproape 30 de ani , compania operează ca un producător profesionist care integrează cercetare și dezvoltare, producție și vânzări de releu cu stuf și componentele de comutare aferente. Principiul său de bază, „onestitatea ca bază și calitatea ca suflet”, este susținut de munca în echipă eficientă, menită să construiască o reputație pentru produse de încredere atât pe piețele interne, cât și pe cele internaționale.

Fabrica a introdus echipamente de producție automatizate, selectează materiale de înaltă calitate și aplică controale stricte ale procesului de-a lungul întregului lanț de producție pentru a susține stabilitatea și durabilitatea unităților finite. Bazat pe piața internă, compania își extinde în mod activ aspectul internațional, iar concentrarea pe calitate și servicii oneste a ajutat-o ​​să construiască recunoaștere în rândul clienților atât din țară, cât și din străinătate. Ghidat de inovația tehnologică continuă, Ningbo Chengyuan Chuangke Electronics Co., Ltd. lucrează pentru a împuternici modernizarea industrială și își propune să rămână un partener de încredere pentru organizațiile care aprovizionează soluții de relee electromagnetice.

Întrebări frecvente

Î1: Ce face un comutator de releu cu lame mai rapid decât un releu standard?

A1: Contactele cu lame sunt ușoare și sunt închise într-o capsulă mică sigilată, astfel încât există foarte puțină masă de mișcat atunci când bobina se activează, ceea ce permite timpi de funcționare mult mai scurti decât modelele tipice de relee cu cadru deschis.

Î2: De ce sunt utilizate în mod obișnuit releele cu lame în echipamentele de testare și măsurare?

A2: Comutarea lor rapidă, cu respingere redusă și fiabilitatea contactelor sigilate le fac să fie foarte potrivite pentru sistemele de testare automate care trebuie să circule rapid și în mod repetat, fără a introduce zgomot de semnal.

Î3: Cum afectează un design sigilat rezistența la contact pe termen lung?

A3: Deoarece contactele sunt protejate de contaminanții din aer, rezistența tinde să crească lent și previzibil chiar și după milioane de cicluri de comutare, mai degrabă decât să se degradeze brusc.

Î4: Poate un releu electromagnetic cu lame să suporte sarcini de curent mai mari?

A4: Releele Reed sunt, în general, destinate comutării la nivel de semnal și cu curent scăzut, astfel încât aplicațiile care implică motoare sau încălzitoare necesită, de obicei, un releu electromecanic standard.

Î5: Ce factori de producție contează cel mai mult pentru fiabilitatea releului de lame?

A5: Alinierea precisă a lamelelor, placarea consecventă a contactului și integritatea etanșării ermetice sunt factorii cheie care determină cât de previzibil funcționează un releu electric de lame într-un lot de producție.
