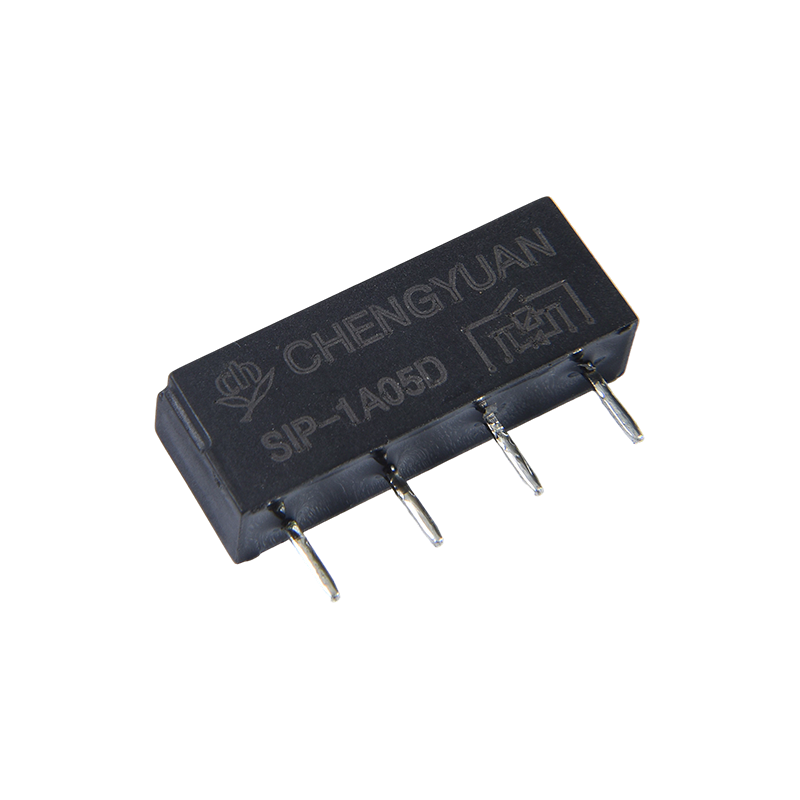

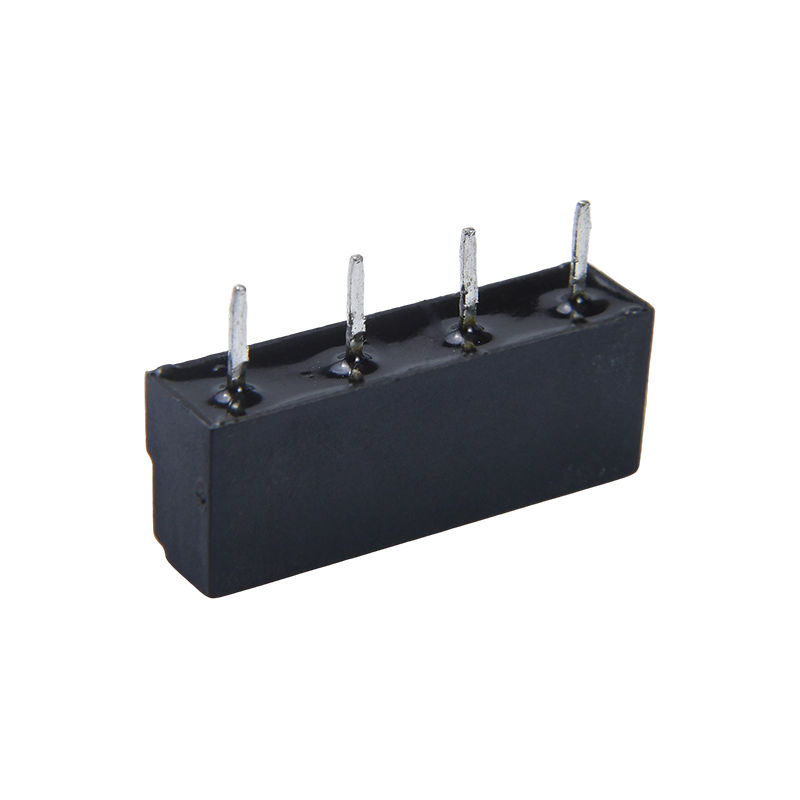

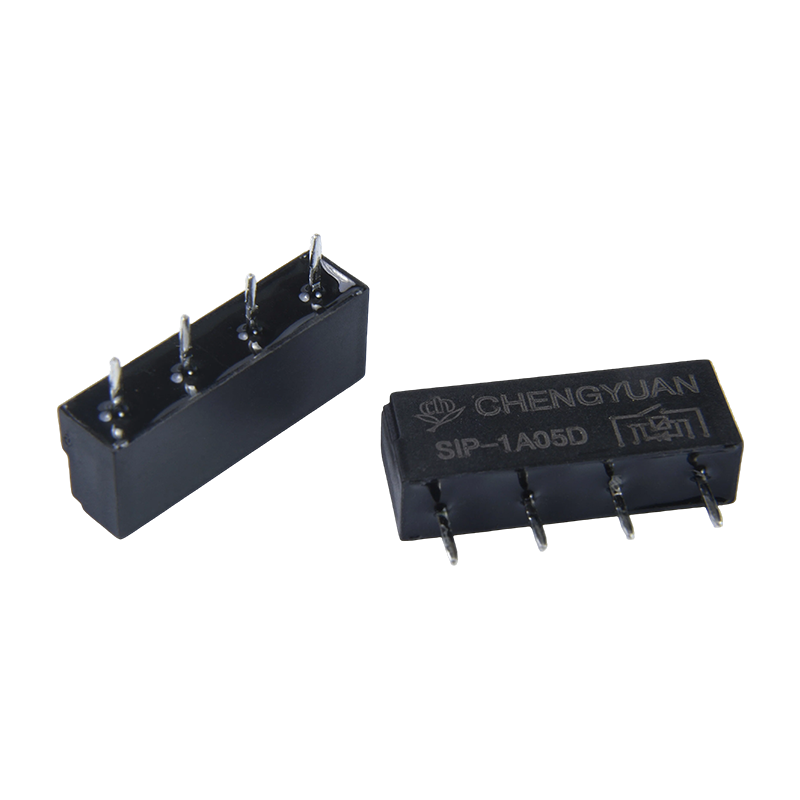

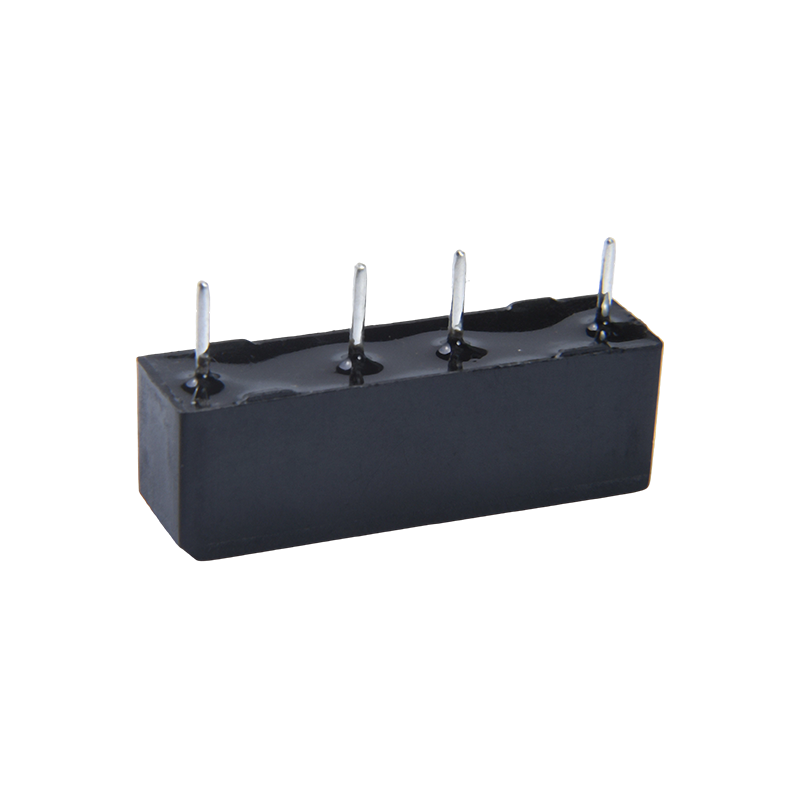

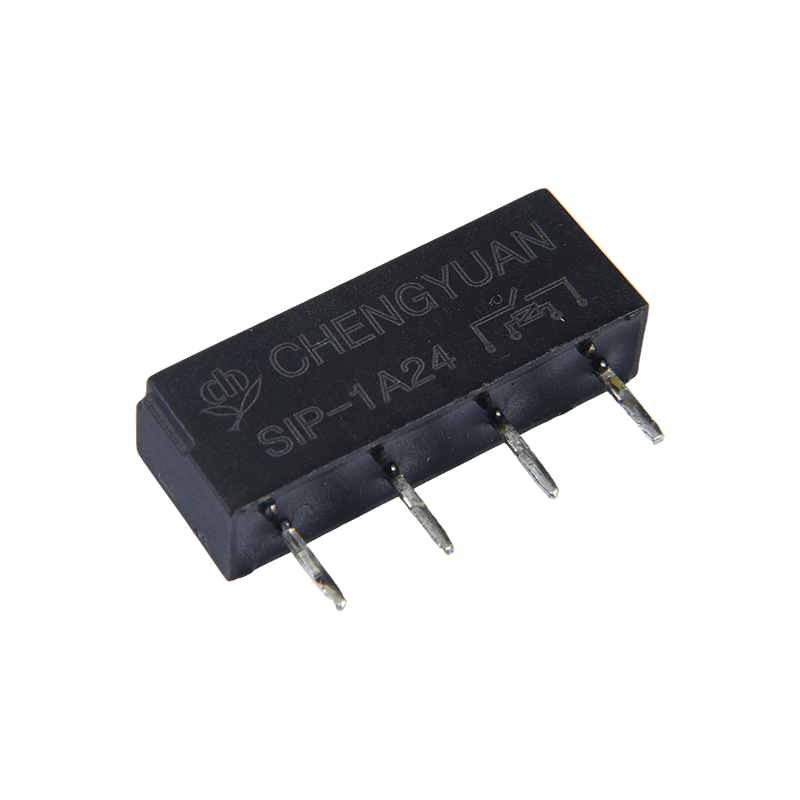

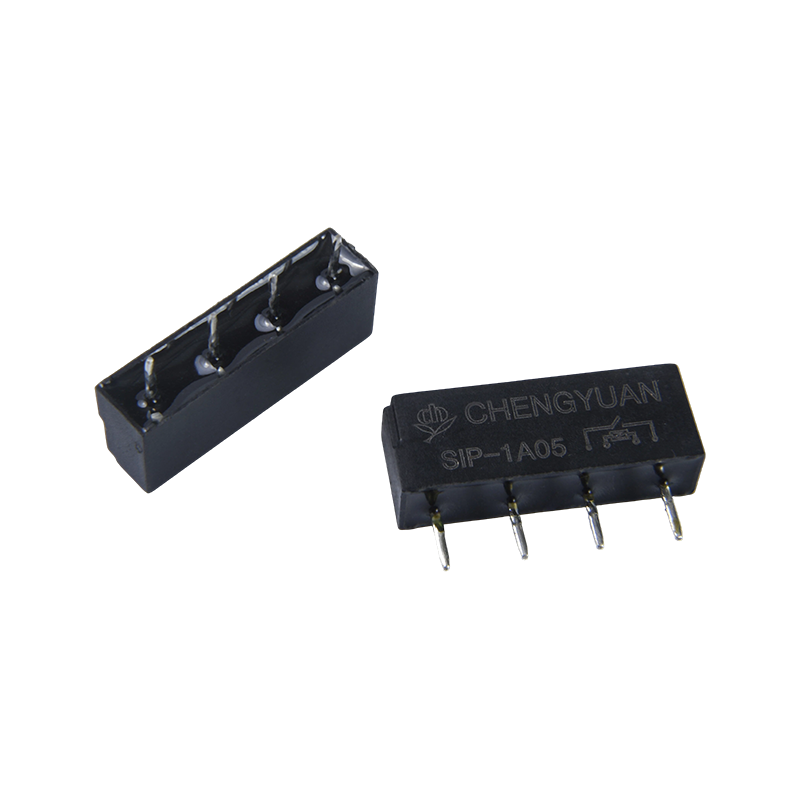

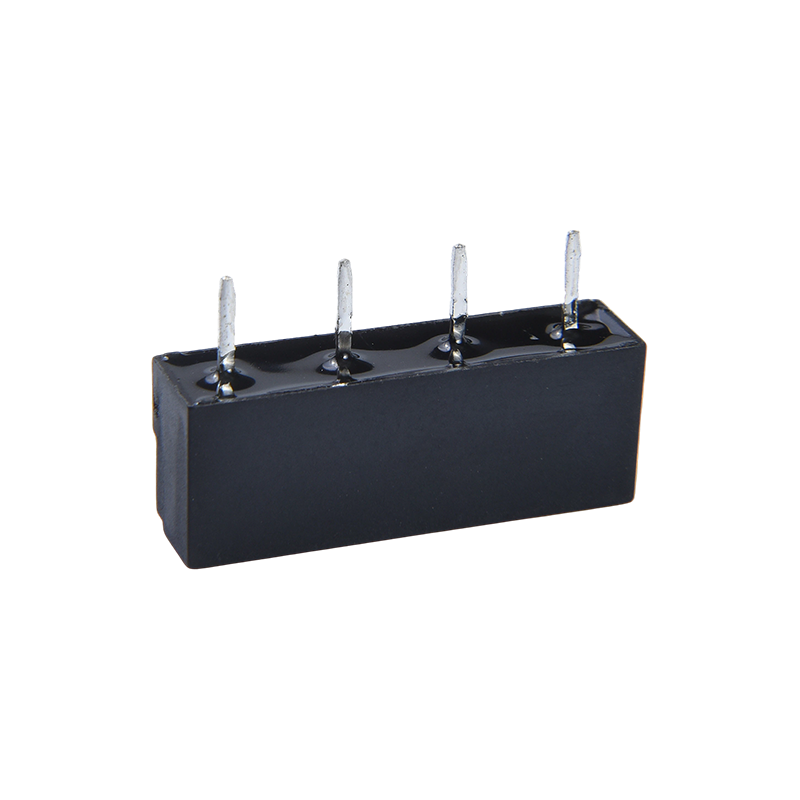

1. Avantaje
Contacte complet etanșe: comutatorul cu lame este etanșat într-un gaz inert, protejând contactele de praf și oxidare, oferind rezistență de contact stabilă pe termen lung și fiabilitate extrem de ridicată.
Performanță de comutare de mare viteză: masa mică a comutatorului cu lame permite o funcționare rapidă (timpul de comutare este de obicei în milisecunde), potrivit pentru aplicații care necesită eșantionare sau comutare rapidă a semnalului.
Consum redus de energie și izolație ridicată: consum redus de energie pentru acționarea bobinei, rezistență mare de izolație și rezistență la tensiune între contacte și bobină, obținând o izolație excelentă a semnalului și capabilități anti-interferențe.
2. Caracteristici cheie
Capacitate de contact: 0,5A @ 125VAC / 24VDC, proiectat special pentru comutarea semnalelor de nivel scăzut, semnalelor senzorilor sau sarcinilor de curent mici.
Pachet compact: design de pini SIP (Single In-line Package) cu spațiere standard între pini, economisind spațiu pe PCB și facilitând asamblarea sau inserarea automată.
Tensiune largă de antrenare: bobina acceptă o tensiune de la 3 la 24 VDC, compatibilă cu nivelurile logice comune și tensiunile de control.
Durată lungă de viață: datorită protecției etanșe, durata de viață mecanică și electrică sub sarcină nominală este semnificativ mai mare decât releele electromagnetice de tip deschis de aceeași dimensiune.
3. Aplicații principale
Echipamente de testare și măsurare: utilizate în multimetre de înaltă precizie, carduri de achiziție de date și echipamente automate de testare (ATE) pentru comutarea și multiplexarea căii semnalului.
Comunicare și securitate: Integrat în comutatoare programabile, sisteme de alarmă de securitate și sisteme de control al accesului pentru izolarea semnalului și circuitele de comutare a interfeței.
Electronică medicală: Folosită în echipamentele de monitorizare medicală pentru a comuta semnale analogice de nivel scăzut, cum ar fi semnalele bioelectrice, care necesită izolare ridicată și zgomot redus.
Izolarea semnalului de control industrial: în modulele de intrare analogică PLC și interfețele senzorilor, oferă izolație electrică și protecție între semnalele de câmp și sistemele de control.
Date de contact
| Tip | SIP |
| Material de contact | Ru/Rh |
| Rezistența la contact | ≤ 100mΩ Max.(la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 0.1A125VAC /0,5A 24VDC |
| Max. curent de comutare | 0.5A |
| Max. tensiune de comutare | 200VAC |
| Max. puterea de comutare | 10VA(AC)/10W(DC) |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 0,55 ms Max. |
| Timpul de eliberare | 0,2 ms Max. |
| Rezistență la izolație | Min 100MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 200VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 1400VAC, 50/60Hz timp de 1 minut |
| Rezistență la vibrații | Distructiv | 10-55Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 20G Min |
| Distructiv | 100G Min |
| Rezistenta | Rezistență mecanică (10800 ops./h) | 100000000 ops.(la temperatura cameră) |
| Rezistență electrică (360 ops./h) | 10000000 ops.(la temperatura cameră) |
| Temperatura mediului ambiant | -40℃~ 85℃ (fără condensare) |
| Greutate | Aprox. 1,6 g |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 3 | 0.012 | 250 | Aproximativ 0,036 W | 75% din nominal tensiune | 10% din nominal tensiune | 130% din tensiunea nominală |
| 5 | 0.01 | 500 | Aproximativ 0,05 W |
| 12 | 0.012 | 1000 | Aproximativ 0,144 W |
| 24 | 0.012 | 2000 | Aproximativ 0,288 W |
Datele prezentate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

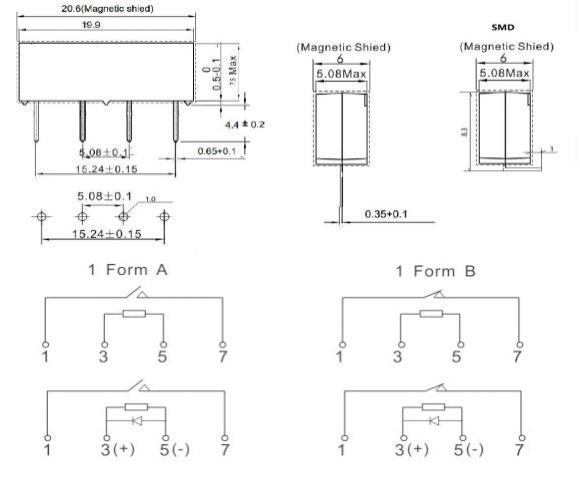

Dimensiunea conturului, Diagrama de cablare, dispunerea PCB (Unitate:mm)
Informații de comandă
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Tip： SIP
2: Număr de poli: 1-1Pol
3: Aranjament de contact: C De la C ; H Din A ; B De la B
4: Tensiune nominală: 3,5, 12, 24 VDC
5: Suprimarea tranzitorii bobinei: DCu diodă; NIL: Standard
6: Cu capac de ecranare: M ， NIL Standard
7: SMD, Standard NIL
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă.
Nu am putut evalua toate performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru a alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
