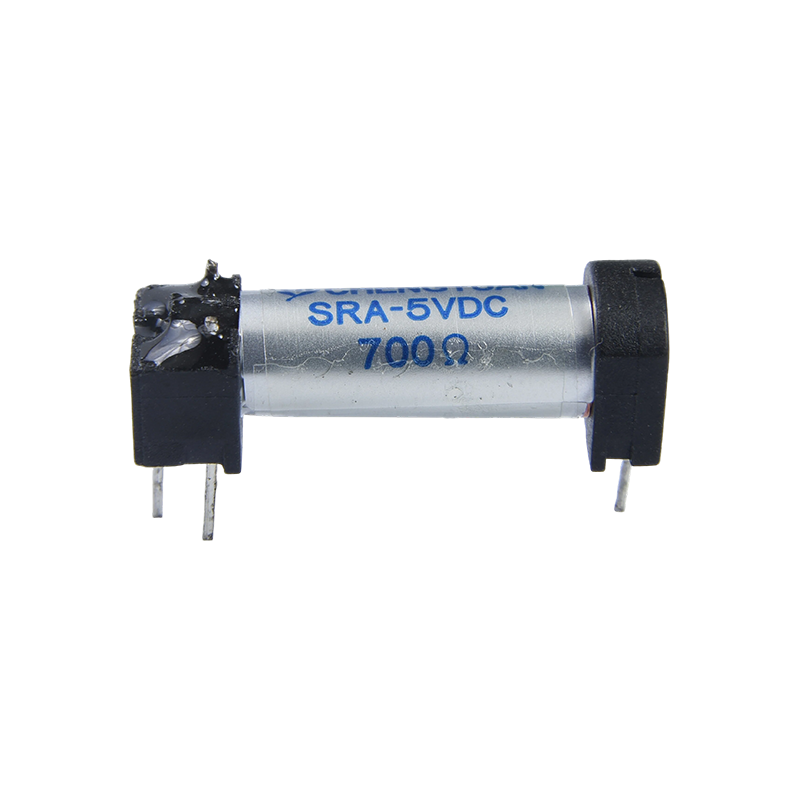

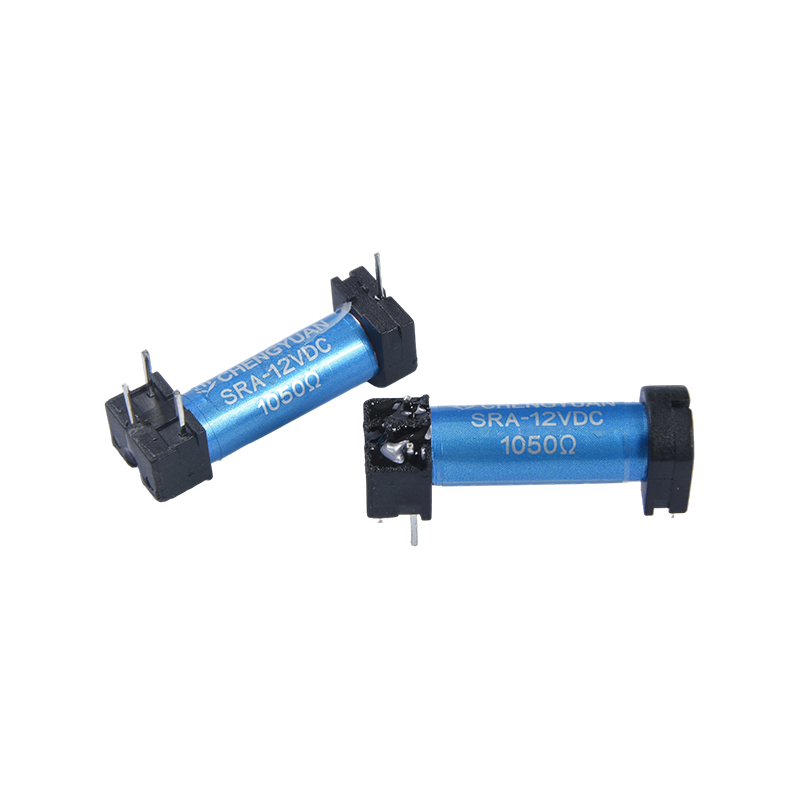

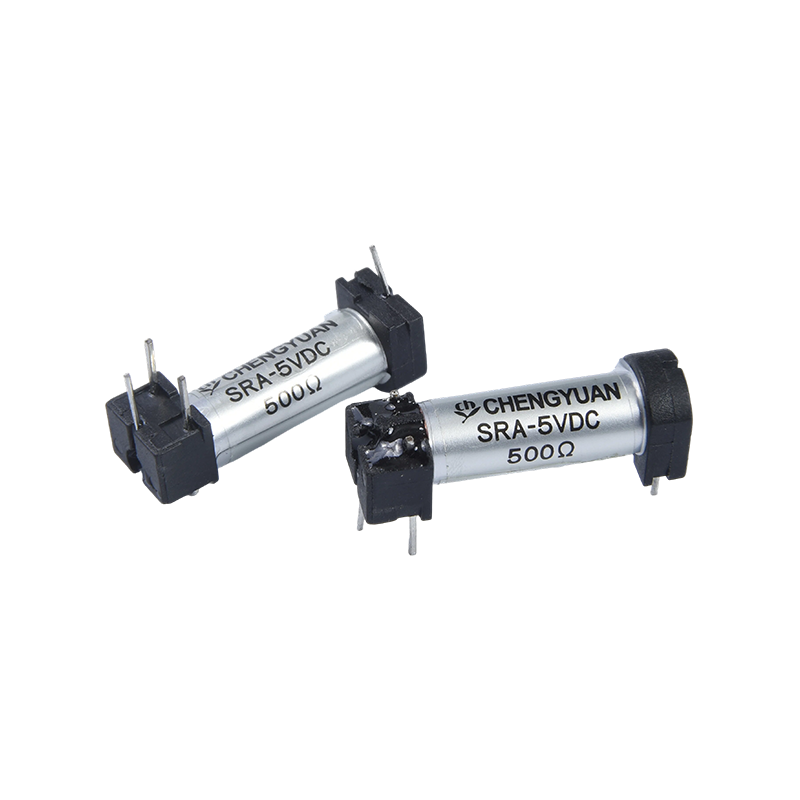

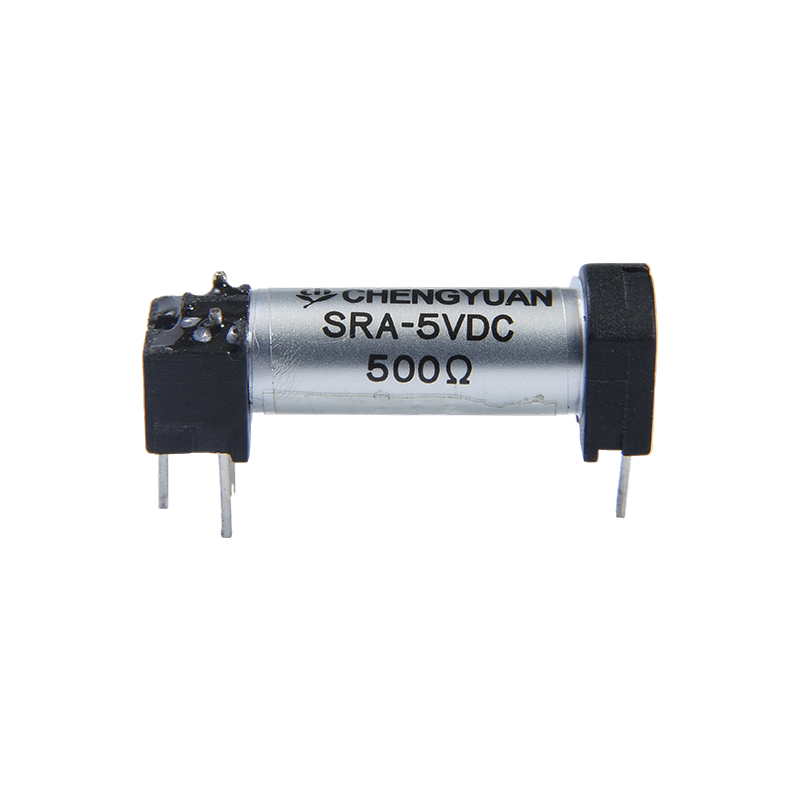

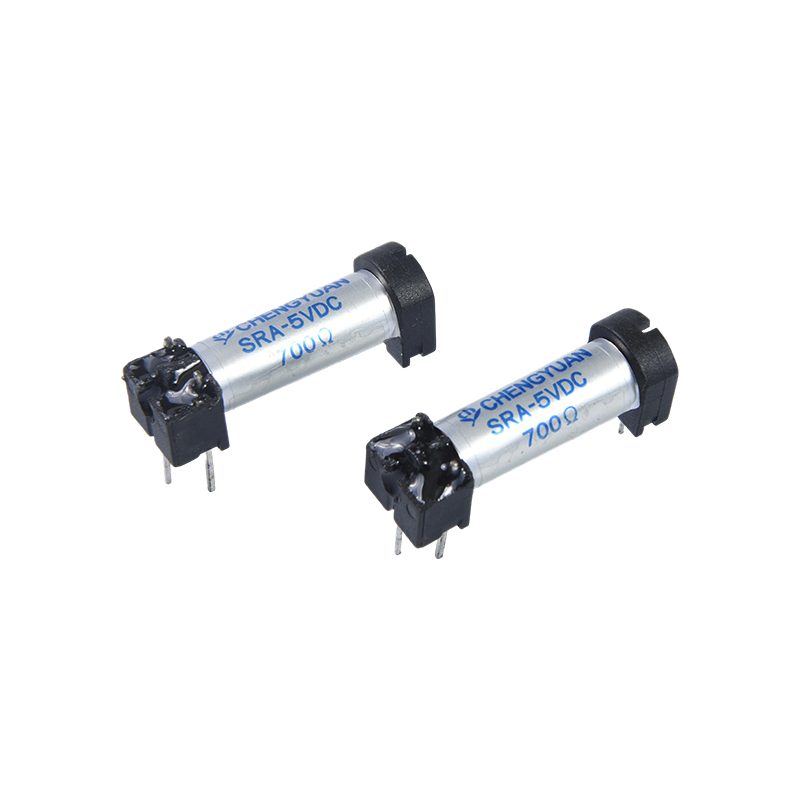

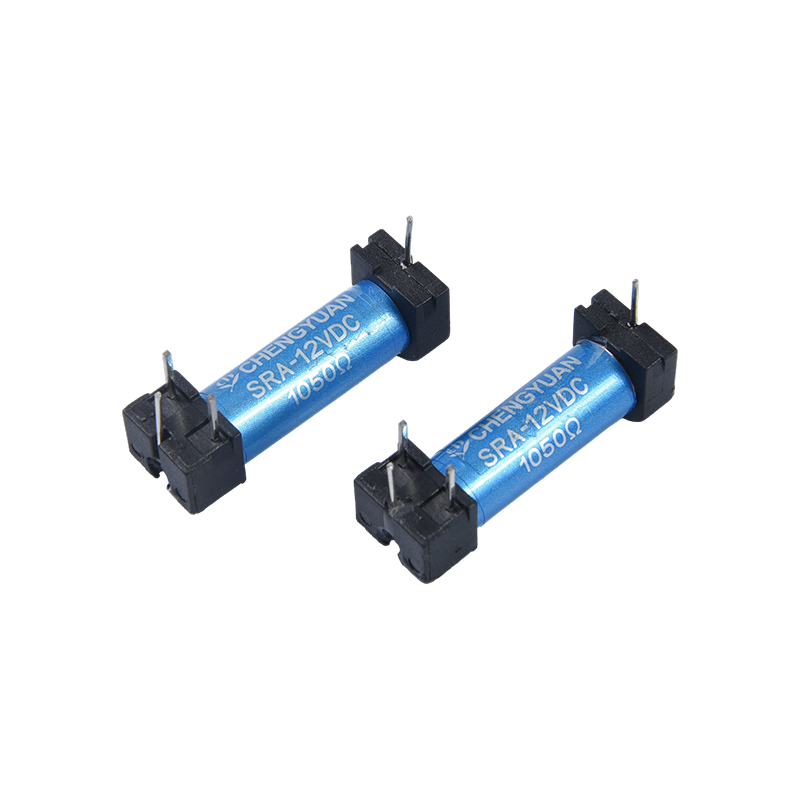

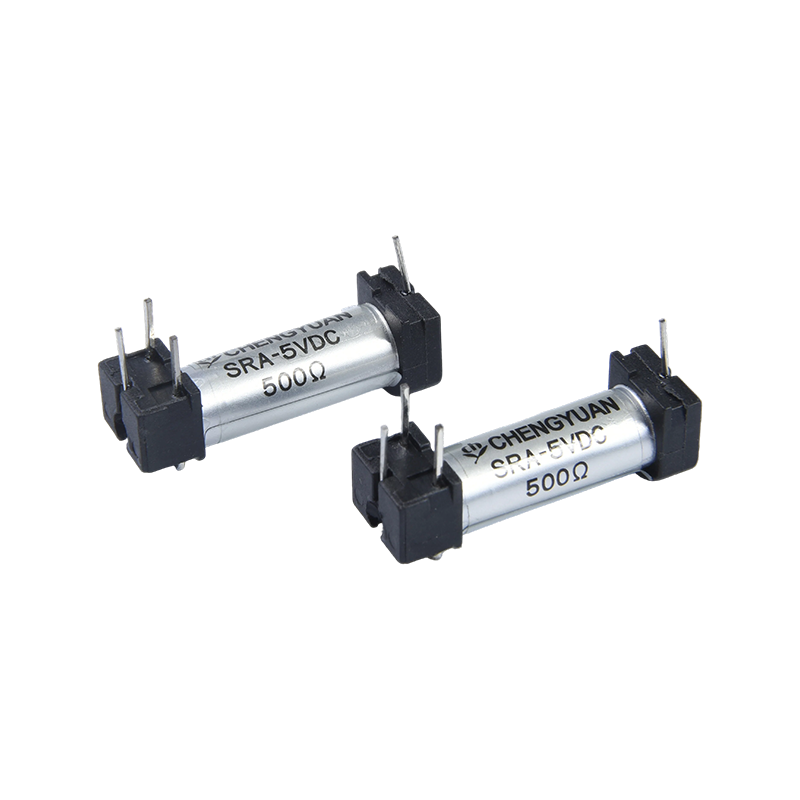

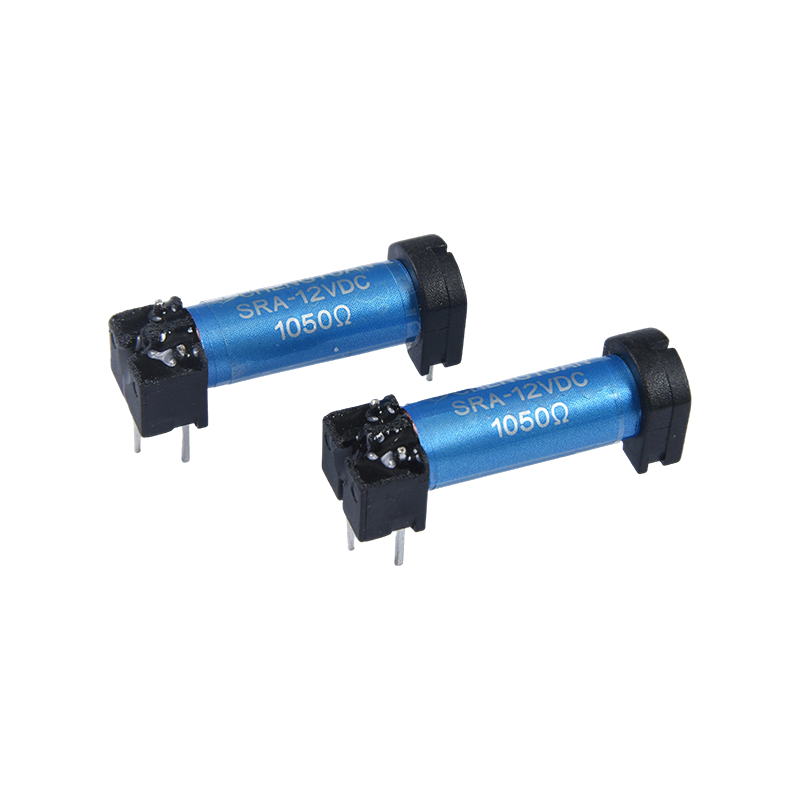

I. Caracteristicile produsului
1. Design miniaturizat: Dimensiunile mici și greutatea ușoară economisesc în mod eficient spațiul plăcii PCB, potrivite pentru scenarii de montare de înaltă densitate;
2. Instalare convenabilă: Suportă lipirea directă pe plăci de circuite imprimate, compatibilă cu procesele automate de lipire, îmbunătățind eficiența asamblarii;
3. Structură de încredere: Adoptă o structură de comutator cu lame, oferind rezistență puternică la șocuri și vibrații, asigurând o funcționare stabilă în diferite medii.
II. Avantaje
1. Sensibilitate ridicată: Designul cu sensibilitate ridicată permite un răspuns rapid la semnalele slabe de control, îmbunătățind acuratețea controlului;
2. Consum redus de energie: consum redus de energie bobină, potrivit pentru dispozitive electronice alimentate cu baterie sau cu putere redusă;
3. Adaptabilitate puternică la mediu: rezistență excelentă la șocuri și vibrații, durată lungă de viață, reducerea costurilor de întreținere și înlocuire a echipamentelor;
4. Instalare și selecție flexibile: acceptă lipirea directă PCB, cu specificații de impedanță a bobinei multiple disponibile pentru a se potrivi diferitelor circuite și cerințe de instalare.

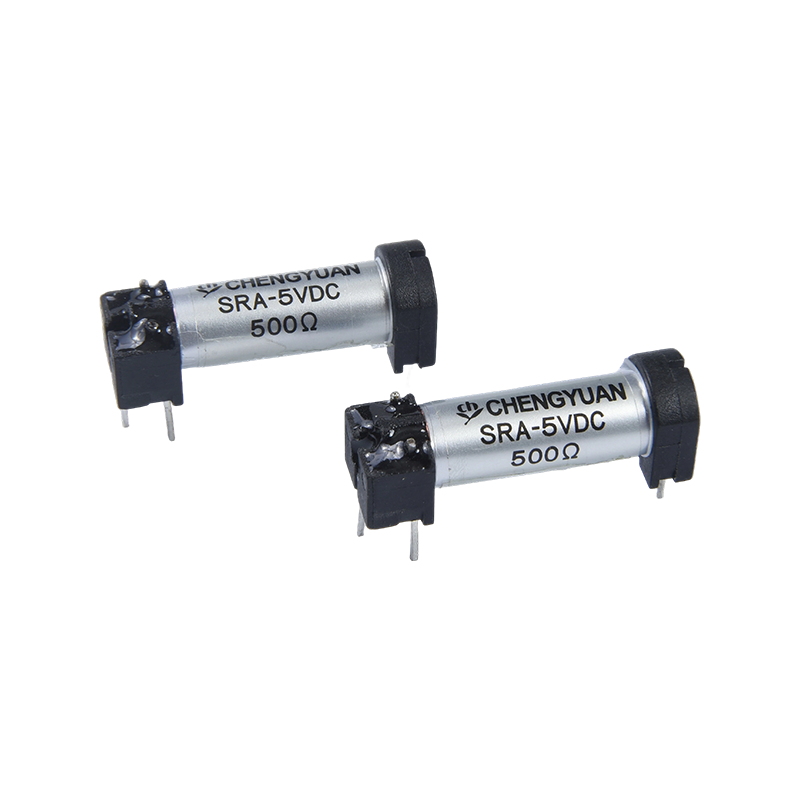

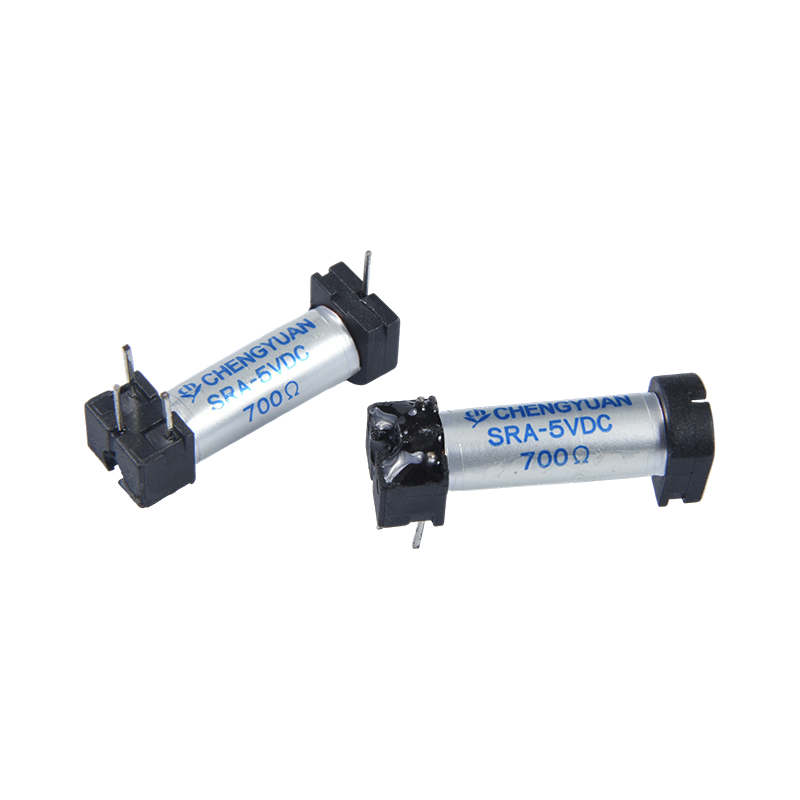

III. Componenta centrală a releului SR, comutatorul, este etanșată într-un gaz inert. Circuitul este pornit și oprit prin magnetizarea contactelor reed printr-un câmp magnetic. Dimensiunea sa ultra-mică, consumul redus de energie, sensibilitatea ridicată și durata de viață lungă sunt avantajele sale cheie, făcându-l potrivit pentru aplicații care necesită eficiență și fiabilitate ridicate în spațiu.
Aplicațiile tipice includ:
Echipament de comunicație: Folosit în dialere, sisteme de telefoane video, etc., pentru comutarea semnalului sau protecția circuitelor.
Sisteme de securitate: Integrate în sistemele de control al accesului, dispozitivele de alarmă și camerele de supraveghere.
Automatizări industriale și diverse instrumente de testare a cipurilor, testere auto etc.
Echipamente medicale și de măsurare: datorită generării scăzute de căldură și stabilității ridicate, este potrivit pentru comutarea sensibilă a semnalului în instrumente de precizie sau sisteme de testare.
| Parametrii de contact |
| Nume parametru | Valoarea parametrului |
| model | SR |
| Materiale de contact | Ru/Rh |
| Rezistenta de contact | ≤100mΩ max. (la 1A 16VDC) |
| Sarcina nominala (rezistiva) | 0.1A 125VAC / 0,5A 24VDC |
| Curent maxim de comutare | 0.5A |
| Tensiune maximă de comutare | 200VAC |
| Putere maximă de comutare | 10VA(AC)/10W(DC) |
| Parametri de performanță |
| Timp de tragere (tensiune nominală) | 0,55 ms Max. |
| Timp de eliberare | 0,2 ms Max. |
| Rezistenta de izolare | Min 100MΩ (la 500VDC) |
| Rezistă la presiune dielectrică | Contact la contact: 200VAC, 50/60Hz timp de 1 minut |
| Rezistă la presiune dielectrică | Conexiune contact-bobina: 1400VAC, 50/60Hz timp de 1 minut |
| Rezistent la vibrații (durabil) | 10-55 Hz, amplitudine dublă 1,5 mm |
| Rezistență la vibrații (pentru defecțiuni) | 10-55 Hz, amplitudine dublă 1,5 mm |
| Rezistența la impact (funcționare defectuoasă) | 20G min |
| Rezistenta la impact (durabilitate) | 100G min |
| Durata de viata mecanica | de 100.000.000 de ori |
| Durata de viata electrica | de 10.000.000 de ori |
| Temperatura mediului ambiant | -40℃ până la 85℃ (fără condensare) |
| greutate | Aproximativ 3g |
| Parametrii bobinei (20℃) |
| Tensiune nominală (VDC) | Curent nominal ±10% (mA) | Rezistența bobinei ±10% (Ω) | Putere nominală | Tensiune de tragere (max.) | Tensiune de eliberare (Min.) | Tensiune maximă aplicată continuă |
| 3 | 0.012 | 250 | Aproximativ 0,036 W | 75% din tensiunea nominală | 10% din tensiunea nominală | 130% din tensiunea nominală |
| 5 | 0.01 | 500 | Aproximativ 0,05 W |
| 12 | 0.012 | 1000 | Aproximativ 0,144 W |
| 24 | 0.012 | 2000 | Aproximativ 0,288 W |
Valorile de mai sus sunt valori inițiale. Nu aplicați tensiunea maximă la produs în mod continuu mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

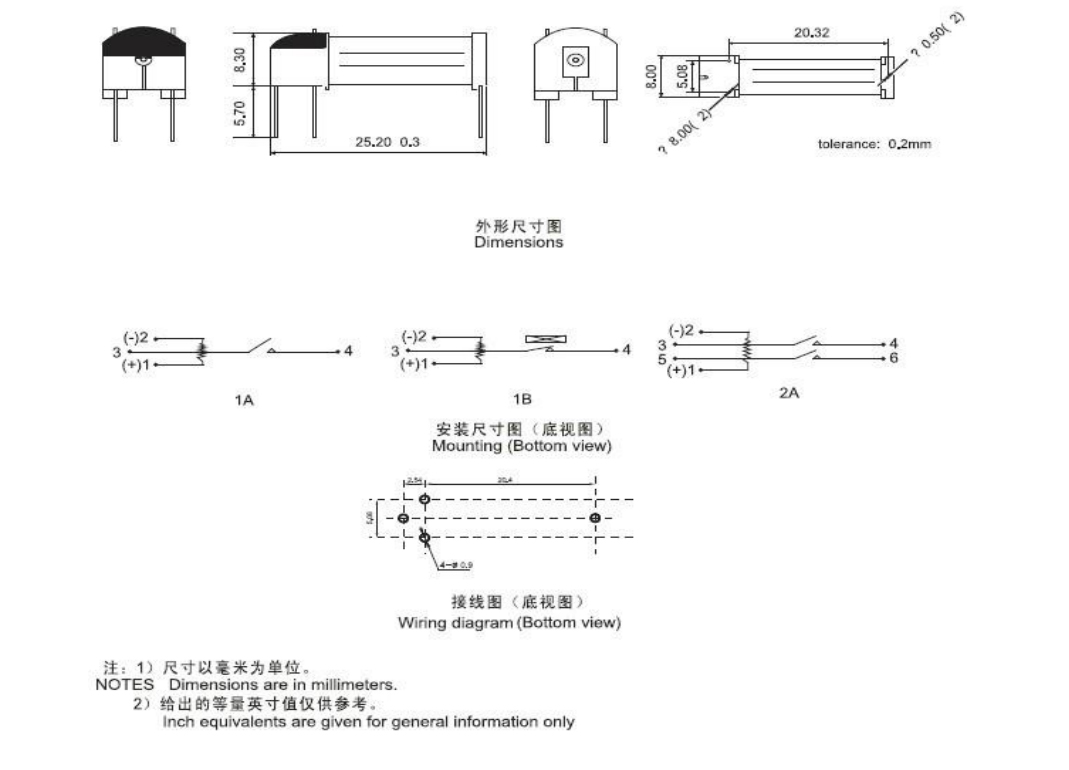

Desenul dimensiunilor, schema de conexiuni și diagrama locației orificiilor de montare (unitate: mm)
Comandă Mark
SR - 1 - A - 05
1 2 3 4
1: Model: SIP
2: Număr de grupuri de contact: 1-1 pol
3: Tip de contact: C (Referință C); H (Referința A); B (Referința B)
4: Tensiune nominală: 3, 5, 12, 24VDC
Disclaimer: Această specificație a produsului este doar pentru referință pentru clienți și poate fi modificată fără notificare.
Este imposibil pentru Sheng Yuan să evalueze toți parametrii de performanță necesari pentru relee în fiecare aplicație specifică; prin urmare, clienții ar trebui să selecteze produse care se potrivesc cu condițiile lor specifice de utilizare. Pentru sigilat
relee, vă rugăm să deschideți orificiile de aerisire de pe carcasă după instalare și curățare înainte de utilizare. Dacă aveți întrebări, vă rugăm să contactați Sheng Yuan pentru asistență tehnică suplimentară. Cu toate acestea, responsabilitatea pentru selectarea produsului revine exclusiv clientului.
