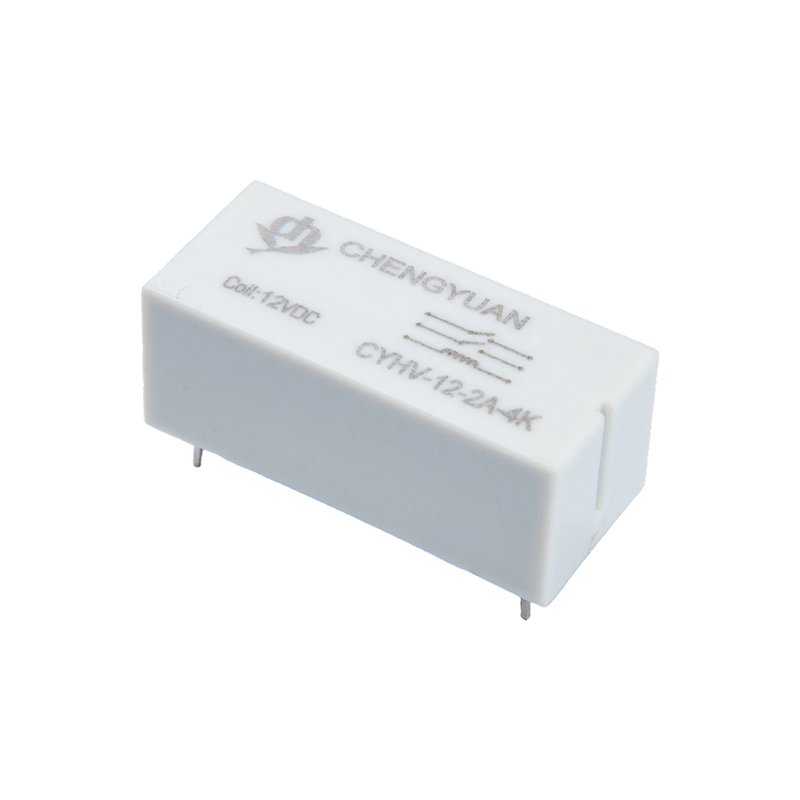

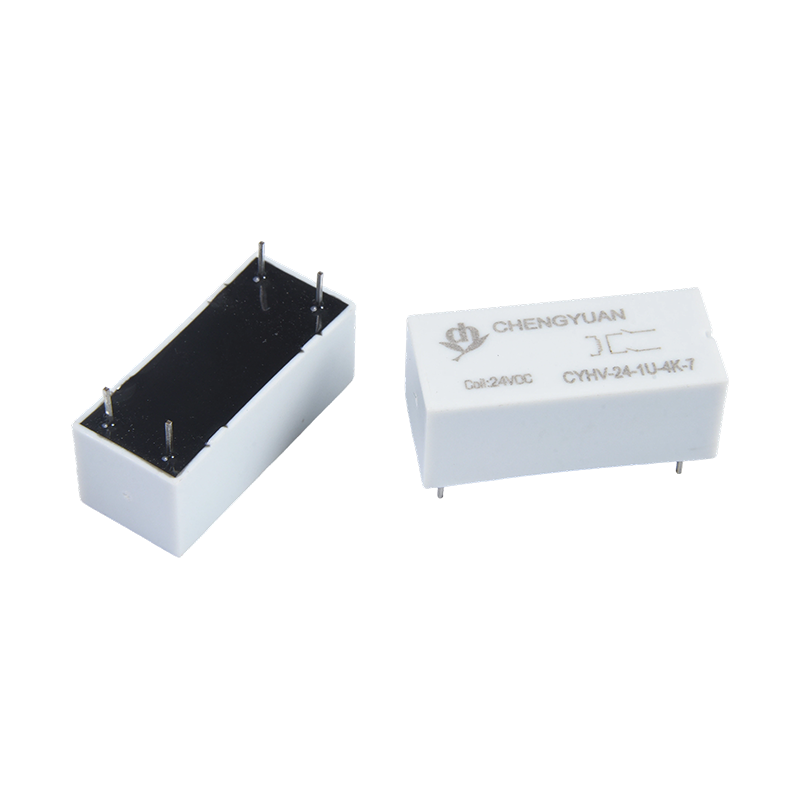

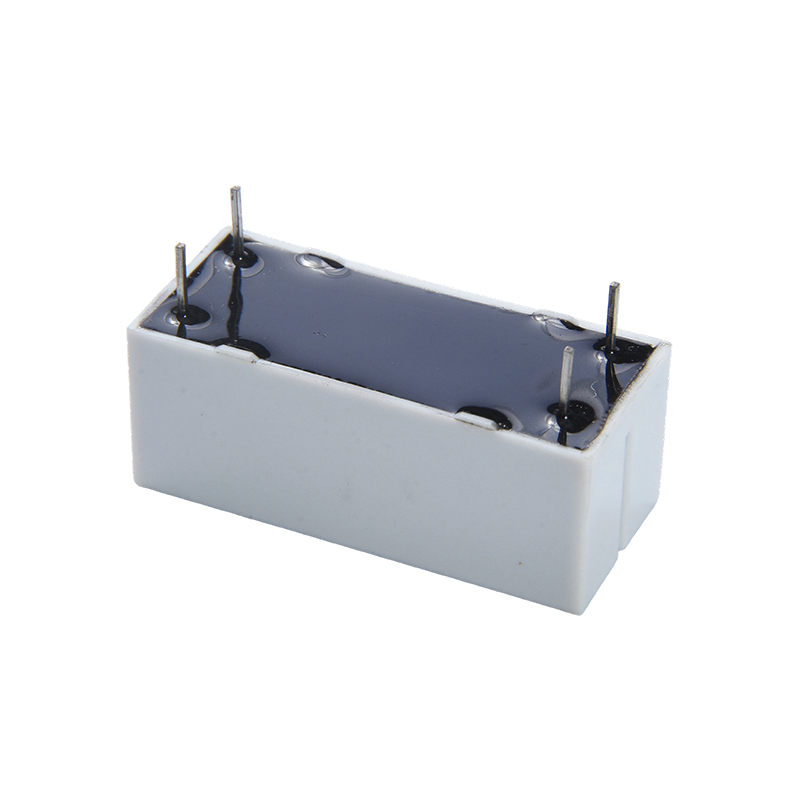

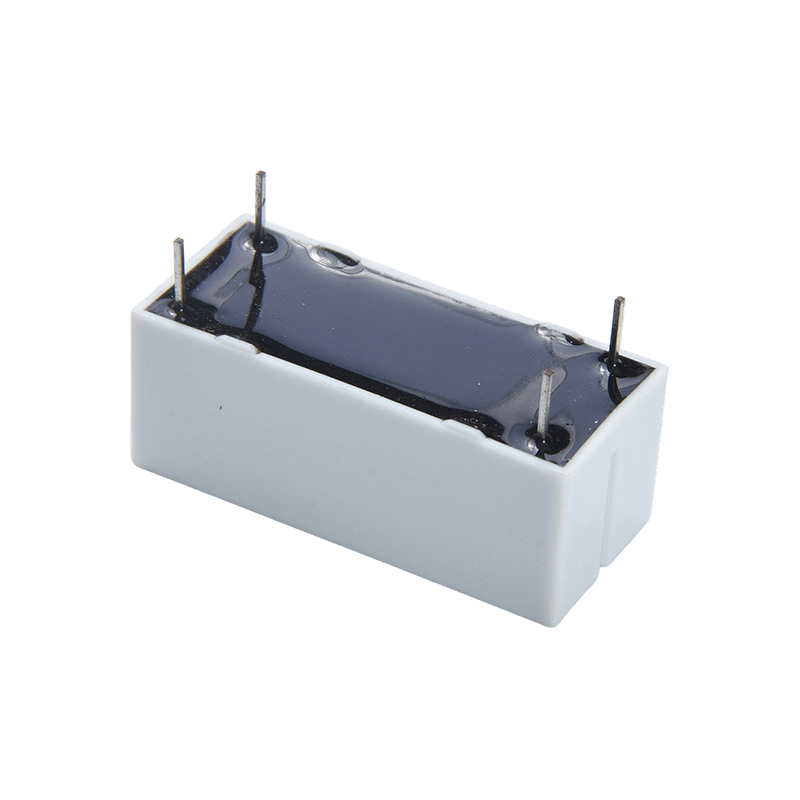

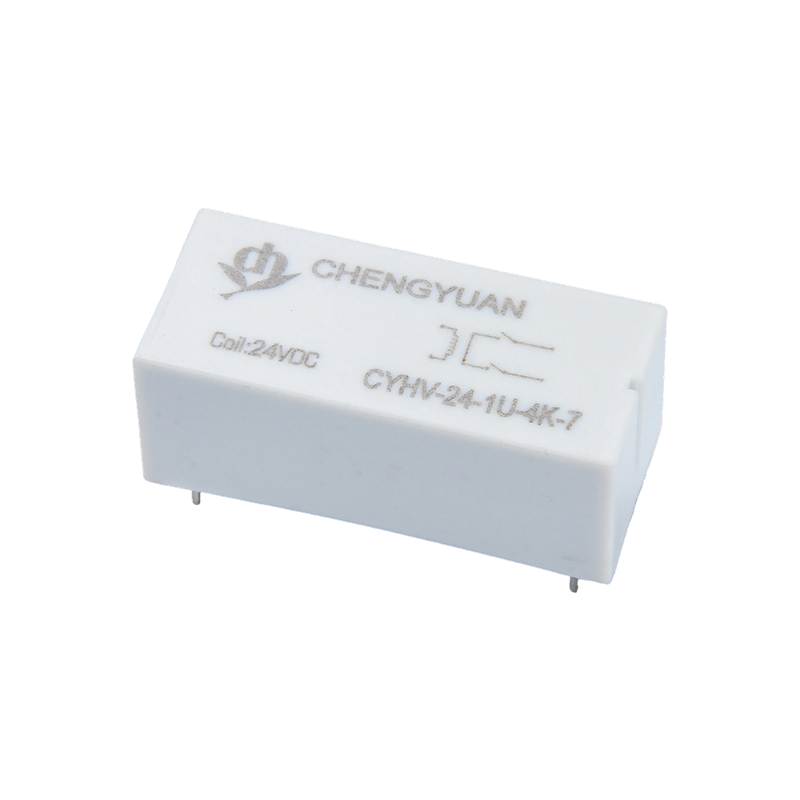

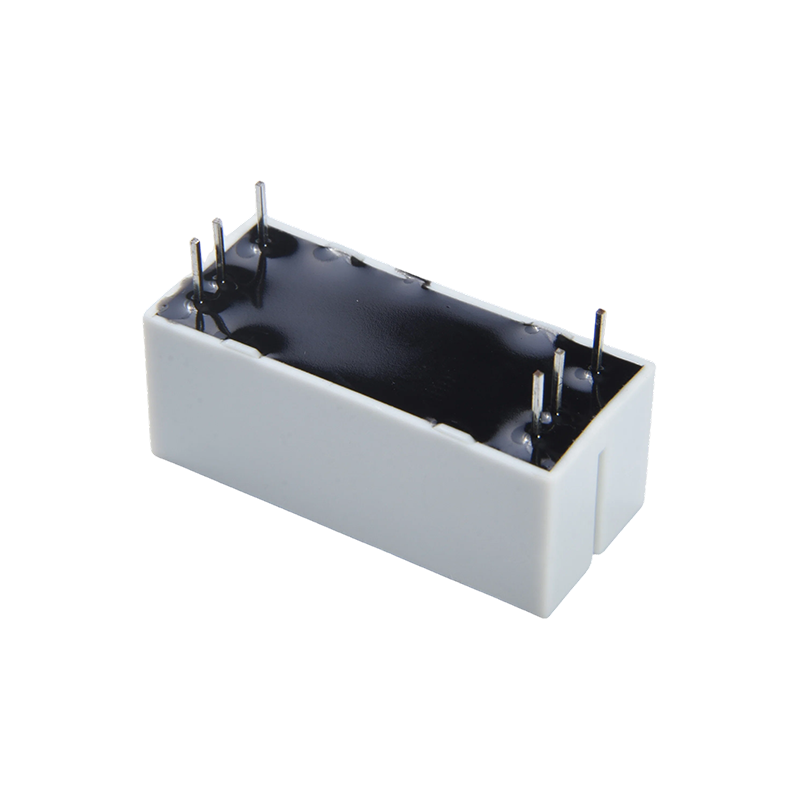

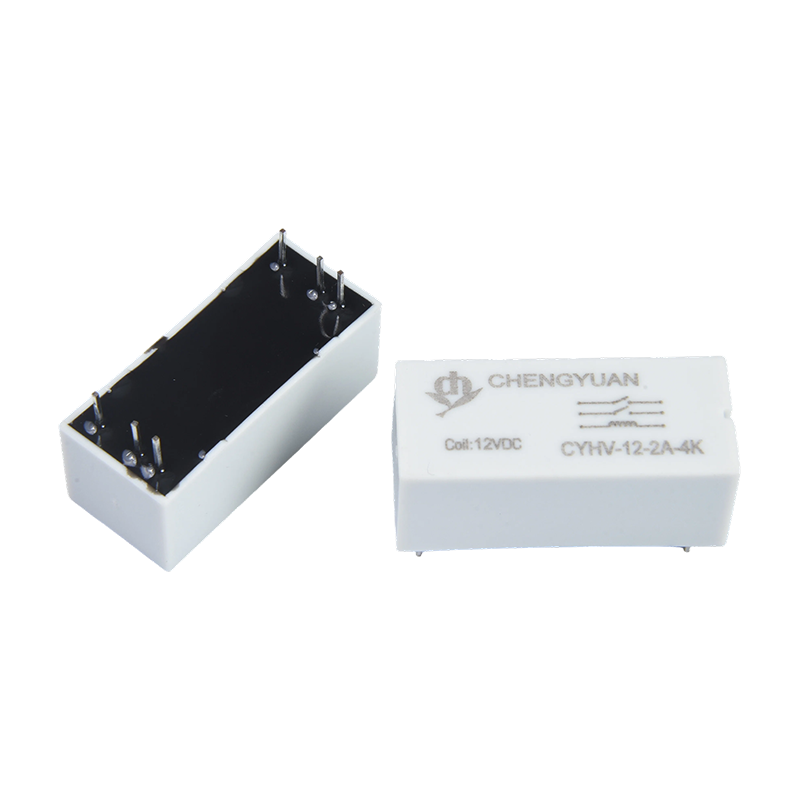

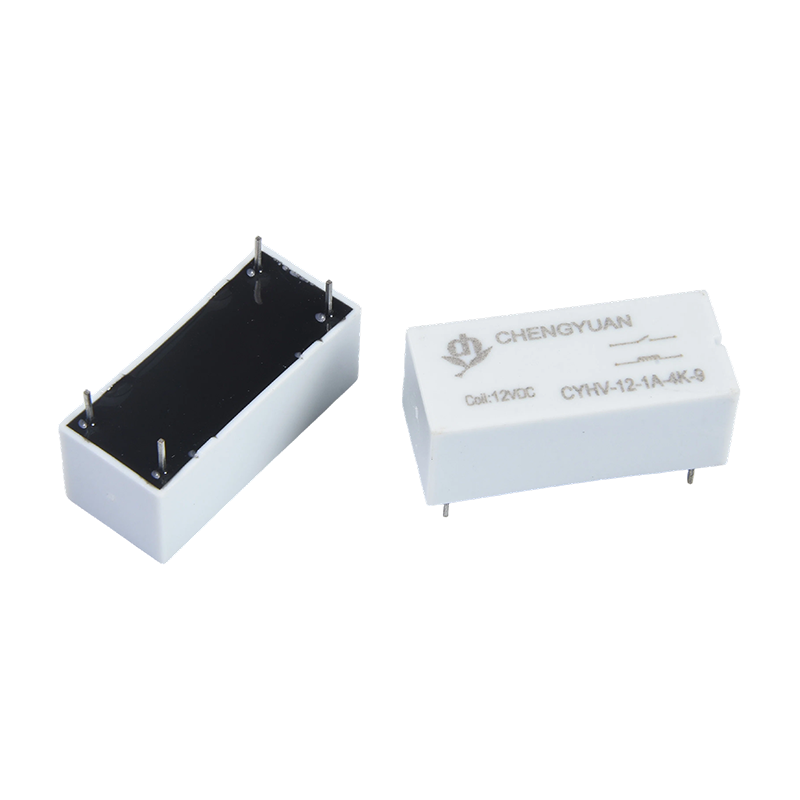

Avantajele produsului:
Izolație de tensiune ultra-înaltă: Rezistă la tensiune între contacte de până la 6000 V, oferind capabilități excelente de izolare la tensiune înaltă pentru releele la nivel de PCB, blocând eficient interferența de înaltă tensiune.
Comutare de înaltă tensiune și curent scăzut: optimizat pentru comutarea curenților slabi la tensiune înaltă (de exemplu, 10 mA @ 1500 VDC) sau curenți convenționali la tensiune joasă (de exemplu, 1 A @ 30 VDC), cu un domeniu de aplicare clar definit.
Structură etanșă cu durată lungă de viață: întrerupătorul cu lame este etanșat într-un gaz inert, fără piese de uzură în mișcare, rezultând o viață mecanică extrem de lungă și imunitate la praful și umiditatea din mediu.
Caracteristici cheie:
Specificații de încărcare pe mai multe niveluri: Acceptă diferite condiții de încărcare: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, găzduind atât scenarii de curent convențional de înaltă tensiune, cât și de joasă tensiune.
Bobina de înaltă sensibilitate: consum redus de energie de antrenare a bobinei, compatibilă cu semnale de control de joasă tensiune 3-24VDC, ușor de condus direct de circuitele integrate.
Montare PCB compactă: design de pachet miniatural, lipit direct la PCB, economisind spațiu și potrivit pentru amenajările interne ale instrumentelor de înaltă densitate.
Răspuns rapid: Acțiunea rapidă a comutatorului cu lame și timpul scurt de comutare îndeplinesc cerințele de sincronizare pentru eșantionarea semnalului în instrumente.
Aplicatii principale:
Echipament de monitorizare a siguranței: Folosit la eșantionarea semnalului de înaltă tensiune sau la comutarea circuitelor de testare în monitoare de izolație, teste de rezistență la tensiune și detectoare de arc de defect.
Instrumente de precizie: Integrate în surse de alimentare de înaltă precizie, contoare și echipamente de imagistică medicală (cum ar fi controlul generatorului de înaltă tensiune cu raze X) pentru a asigura izolarea de înaltă tensiune și comutarea semnalului.
Comunicații și control industrial: Folosit ca o componentă fiabilă de izolare și comutare în interfețele de comunicație și modulele de intrare de înaltă tensiune PLC care necesită izolație cu potențial ridicat.
Sisteme energetice noi: aplicate în circuitele de izolare de prelevare a tensiunii ale invertoarelor fotovoltaice și sistemelor de gestionare a bateriilor (BMS).
| Date de contact |
| Tip | CYHV |
| Material de contact | electroplate Ir Rh |
| Aranjament de contact | 1A; 2A; 1U |
| Rezistenta de contact | 1A/2A:150mΩ max.(la 1A 16VDC) 1U:150mΩ*2 Max.(la 1A 16VDC) |
| Sarcina nominală (sarcină rezistivă) | 100W |
| Max. curent de comutare | 1A |
| Max. tensiune de comutare | 1000VDC |
| Max. Curent de transport | 2,5 A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 1 ms Max. ( Fără diodă) |
| Timpul de eliberare | 0,3 ms Max. ( Fără diodă) |
| Rezistență la izolație | Min 100MΩ (la 100VDC) |
| rigiditate dielectrică | Între contactele deschise: (1A/2A)4000VAC, (1U)6000VDC |
| Între bobină și contact: (1A/2A)4000VAC, (1U)6000VDC |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min |
| Distructiv | 10G Min |
| Rezistenta | Rezistență mecanică （10800ops./h) | 100000000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 1000000 ops.(la temperatura camerei) |
| Temperatura mediului ambiant | -10℃~ 65℃( fără condens) |
| Greutate | Aprox. 10 g |
| Date bobine (la 20℃) |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 5 | 33.3 | 150 | 0.166 | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă permisă pe bobină mai mai de 10 minute pentru a evita supraîncălzirea a bobinei.

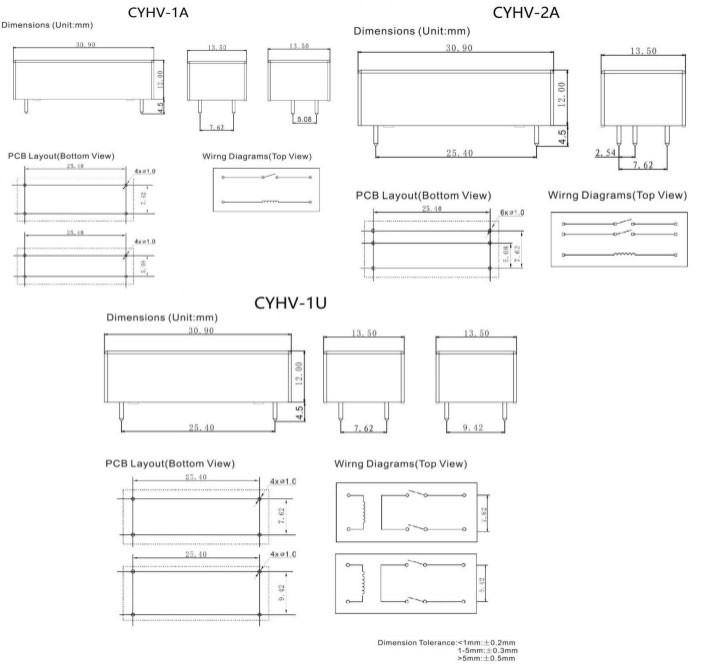

Dimensiunea conturului, Schema de conexiuni, dispunerea PCB (Unitate: mm)
Informații de comandă
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1: Tip: CYHV
2: Număr de poli: 1-1Pol
3: Aranjament de contact: A De A ; U Din U
4: Tensiune nominală: 5,12,24VDC
5: distanță picior: 5-5,08 ; 7- 7,62 ; 9 - 9.42
6: Parametru special: Tip Nil-Standard
Scrisoarea sau numărul-cerință specială
Clauză de declinare a responsabilităților: specificația are doar o referință. Specificațiile pot fi modificate fără o notificare prealabilă.
Nu am putut evalua toată performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru alege
produs adecvat pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există o întrebare, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului de a determina ce produs ar trebui folosit.
