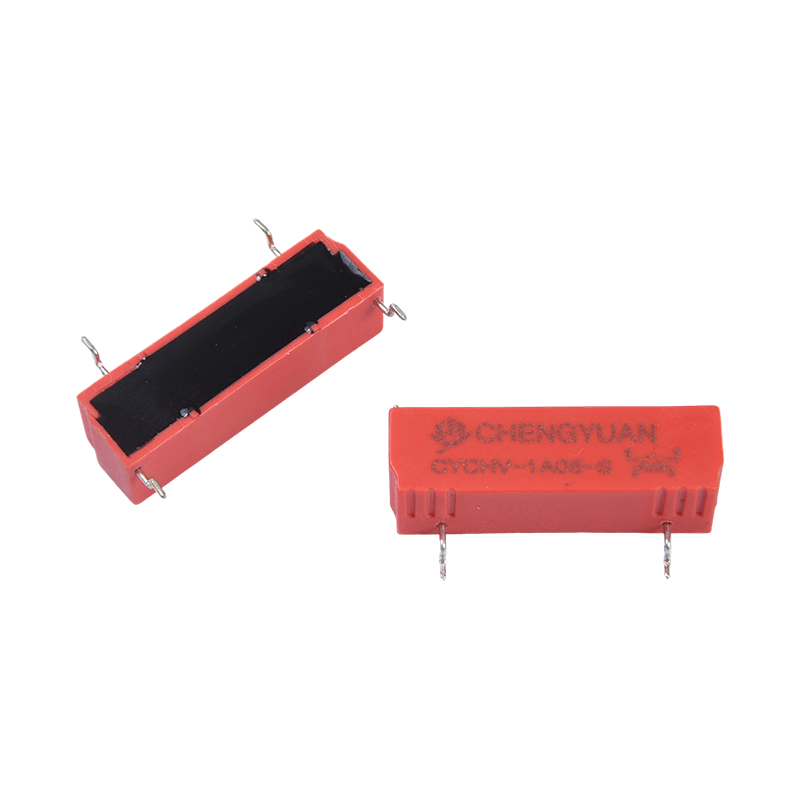

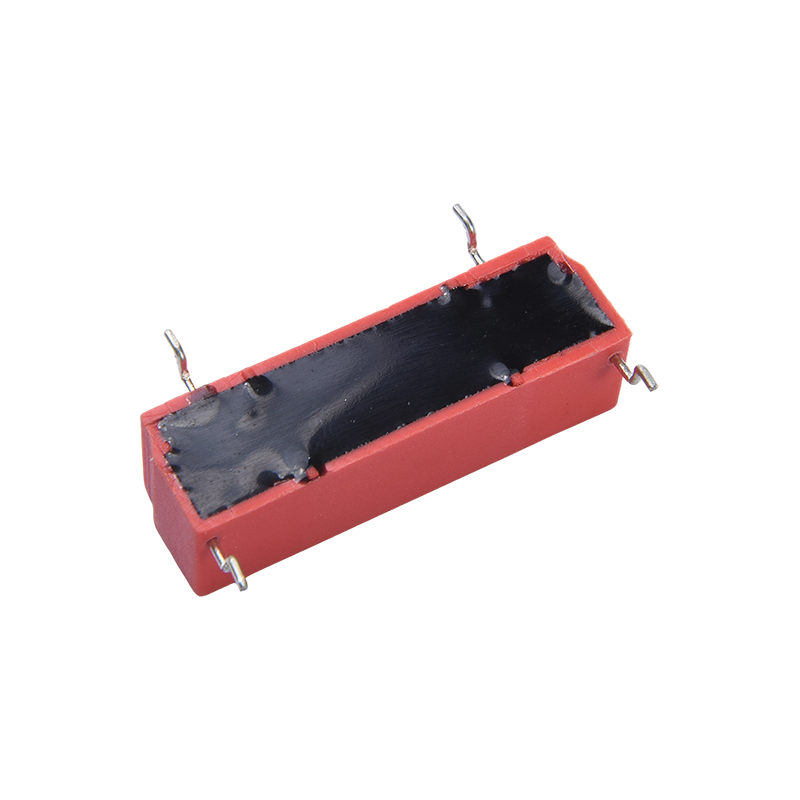

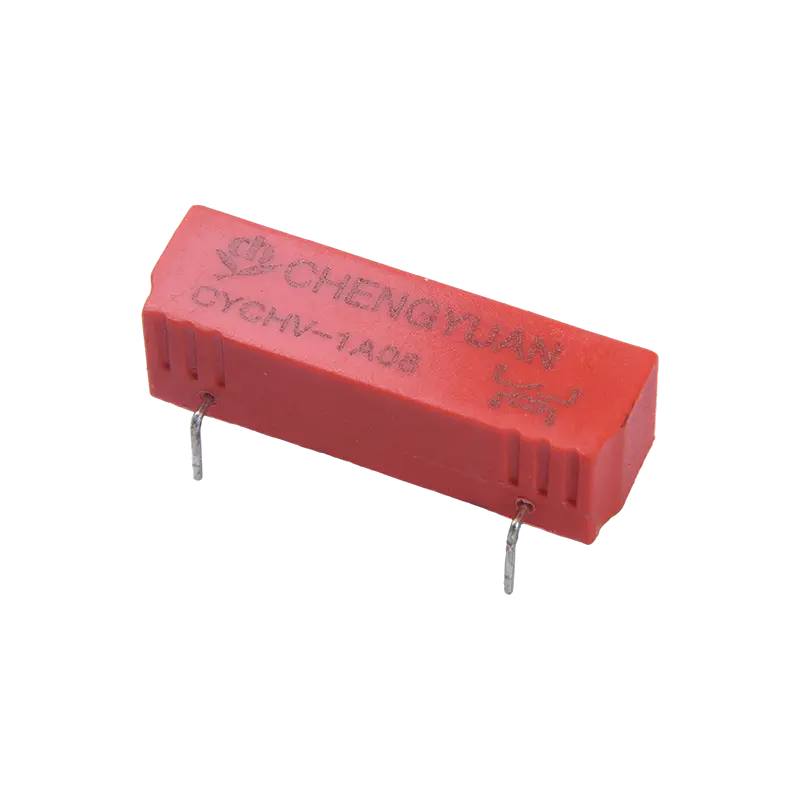

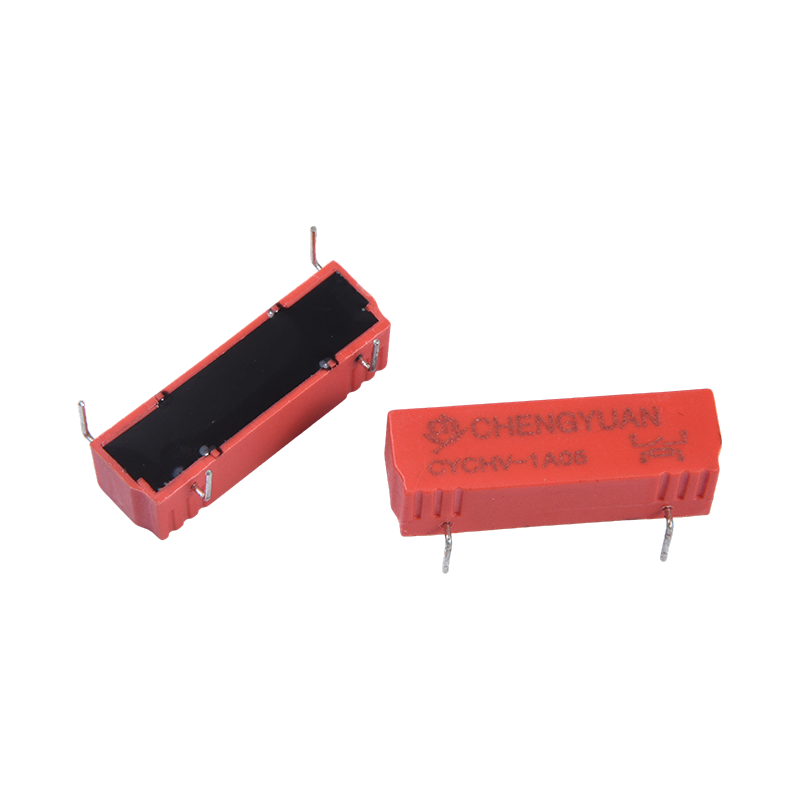

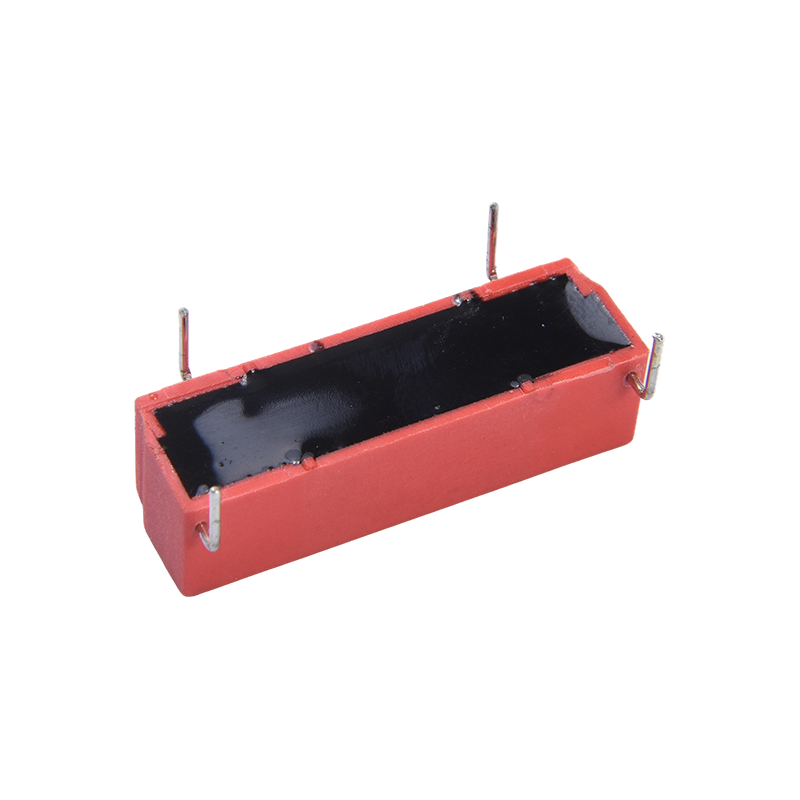

I. Structura produsului și caracteristicile de instalare
1. Structura de bază: Folosește o structură de comutator magnetic cu tub de sticlă sigilat, utilizând un câmp magnetic pentru a controla acțiunea comutatorului cu lame, realizând izolarea eficientă a circuitelor de înaltă și joasă tensiune;
2. Design miniaturizat: Dimensiune compactă, potrivită pentru montarea pe PCB, economisind spațiu de instalare intern și facilitând amenajările de înaltă densitate;
3. Stabilitate de performanță: Are sensibilitate ridicată, durată mecanică lungă de viață și rezistență puternică la interferența mediului, asigurând o funcționare stabilă în condiții complexe de lucru.
II. Funcții de bază și scenarii aplicabile
1. Funcții de bază: Oferă izolarea, comutarea și controlul circuitelor de înaltă tensiune, oferind în același timp detectarea semnalului, controlul consumului redus de energie și funcții de comutare de înaltă fiabilitate, potrivite pentru aplicații rezistente la explozie/umiditate;
2. Nou domeniu energetic: aplicabil sistemelor de detectare a izolației și management al curentului în vehicule electrice, pile de încărcare, invertoare, echipamente de stocare a energiei etc.
3. Domeniul de testare și instrumentare: Folosit în aplicații de izolare de înaltă tensiune pentru instrumente, surse de alimentare de înaltă tensiune și alte domenii de testare;
4. Alte scenarii de înaltă tensiune: potrivite pentru echipamente de testare automată (ATE), dispozitive medicale, fotovoltaice, stații de bază și alte aplicații care necesită izolație de înaltă tensiune și comutare fiabilă. IV. Utilizarea avantajelor de bază
1. Rezistență la tensiune ultra-înaltă: Caracteristicile excelente de izolație și performanța superioară de rezistență la tensiune între contacte și bobine asigură o funcționare sigură în medii de înaltă tensiune.
2. Miniaturizare și compatibilitate cu tensiune înaltă: Realizează capabilități de comutare de înaltă tensiune într-o dimensiune compactă, îndeplinind cerințele duale de miniaturizare a echipamentelor și control de înaltă tensiune;
3. Gamă largă de aplicații: Acoperă mai multe domenii de aplicare de înaltă tensiune, cum ar fi energie nouă, instrumente de testare, echipamente medicale și comunicații, oferind o versatilitate puternică.
4. Durată lungă de viață și fiabilitate ridicată: durata de viață mecanică lungă, sensibilitatea ridicată și certificările autorizate reduc costurile de întreținere a echipamentelor și riscurile de defecțiune.
| Date de contact |
| Tip | CYCHV |
| Material de contact | Aliaje de rodiu |
| Aranjament de contact | 1A |
| Rezistența la contact | ≤ 150 mΩ Max.(la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Max. curent de comutare | 1A |
| Max. tensiune de comutare | 1500VAC/1000VDC |
| Max. Purtând curent | 2,5 A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | ≤ 1,5 ms Max. |
| Timp de eliberare | ≤ 0,5 ms Max. |
| Rezistență la izolație | Min 10000MΩ (la 100VDC, RH<45%) |
| rigiditate dielectrică | Între contactele deschise: Standard3000VDC Tip de înaltă presiune 3500VDC |
| Între bobină și contact: 7000VDC |
| Rezistenta la vibratii | 10-55 Hz, 20 g |
| Rezistenta la socuri | 1/2 jumătate de undă sinusoidală, 11 ms, 3 axiale, 30G |
| Rezistenta | Rezistenta mecanica （10800ops./h) | 100000000 ops.(la temperatura camerei) |
| Rezistenta electrica (360ops./h) | 100000 ops. (la temperatura camerei) |
| Temperatura mediului ambiant | -40℃~ 105℃ |
| Greutate | Aprox. 4,5 g |
| Date bobine (la 20℃) |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 5 | 40 | 120 | 0.2 | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

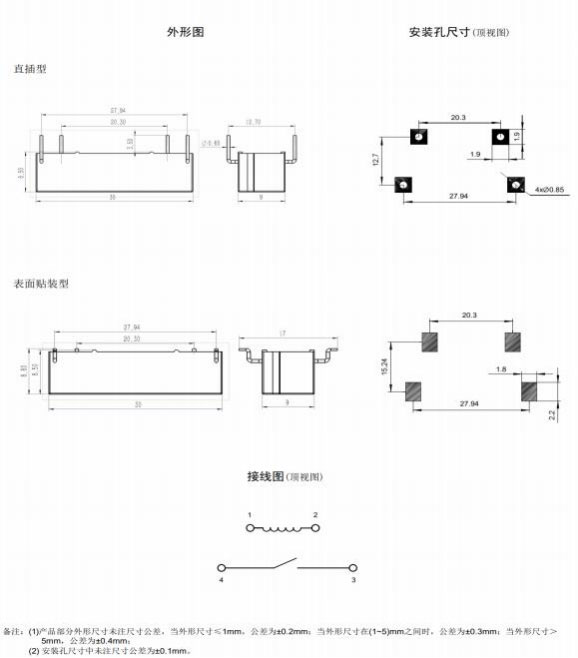

Dimensiunea conturului, Schema de conexiuni, dispunerea PCB (Unitate:mm)
Informații de comandă
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1：Tip：CYCHV
2: Număr de poli: 1-1Pol
3: Aranjament de contact: A de A
4: Tensiune nominală: 5,12,24VDC
5：Forma de montare：（THT) ; S （ SMT）
6: Parametru special: Tip Nil-Standard
Scrisoarea sau numărul-cerință specială
Clauză de declinare a responsabilităților: specificația are doar o referință. Specificațiile pot fi modificate fără o notificare prealabilă.
Nu am putut evalua toată performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru alege
produs adecvat pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există o întrebare, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului de a determina ce produs ar trebui folosit.
