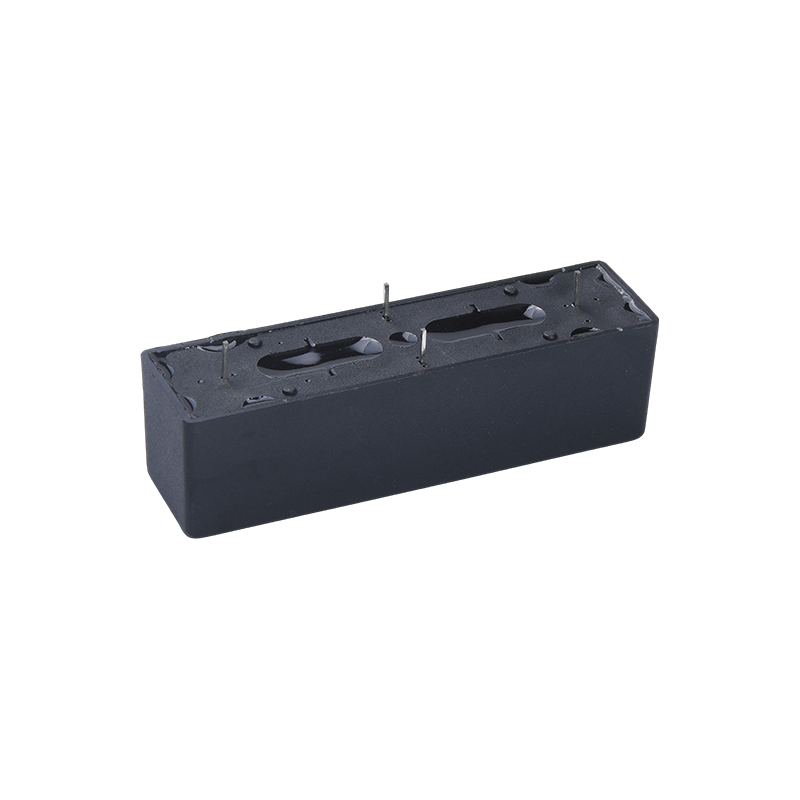

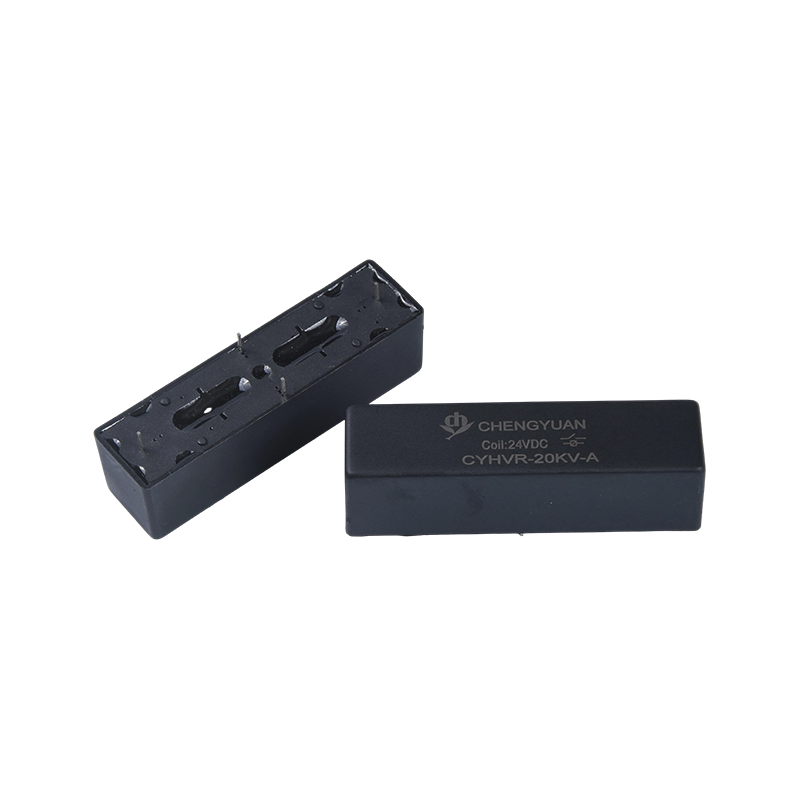

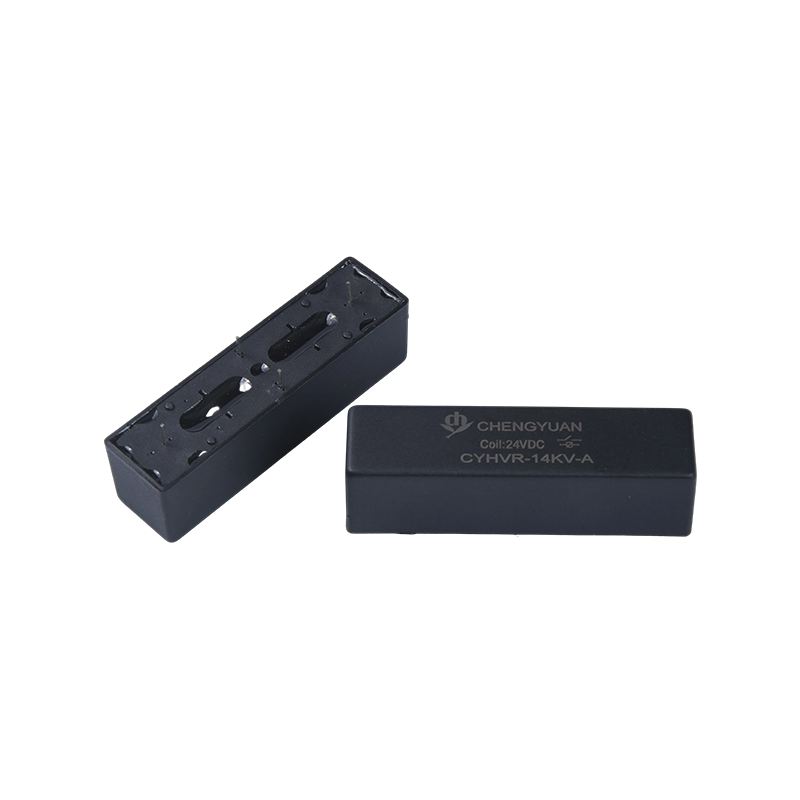

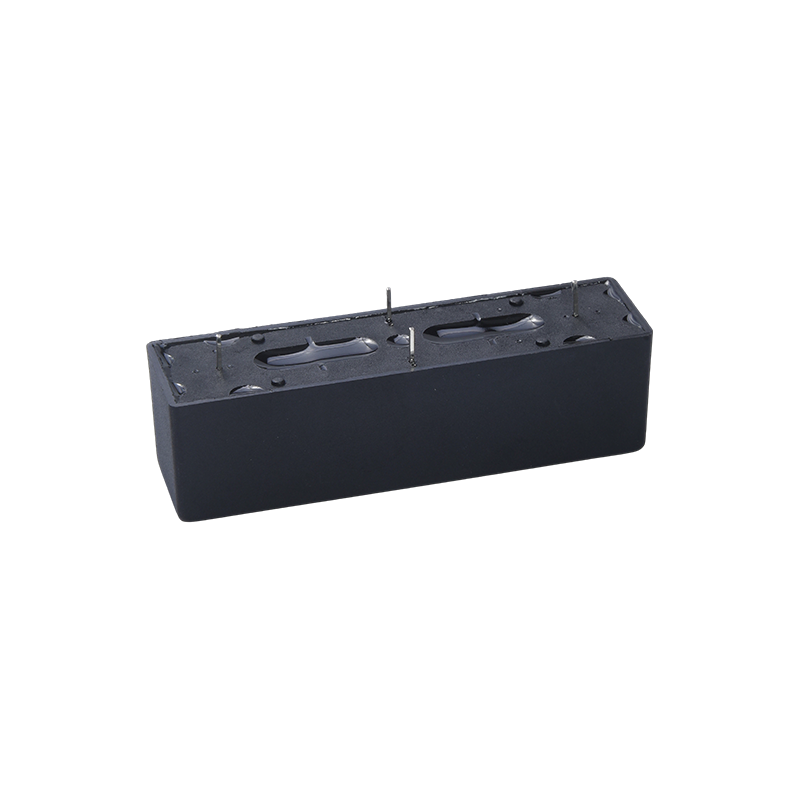

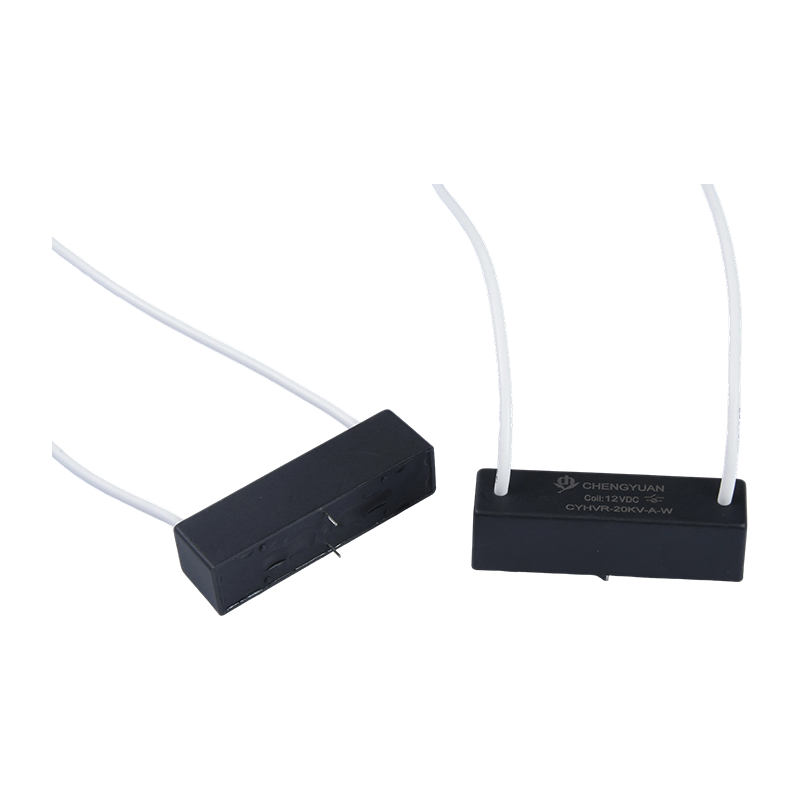

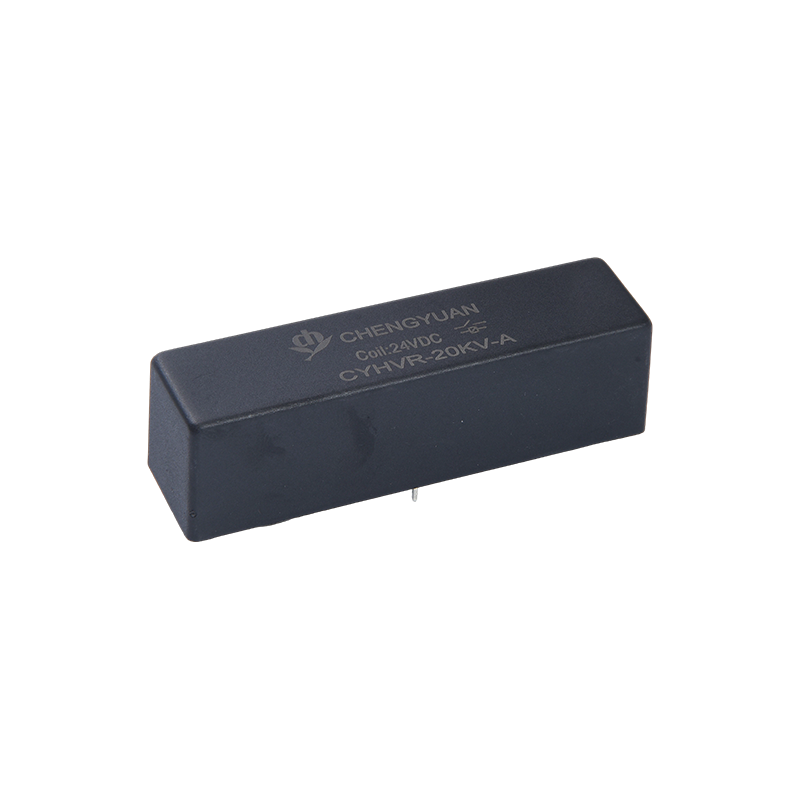

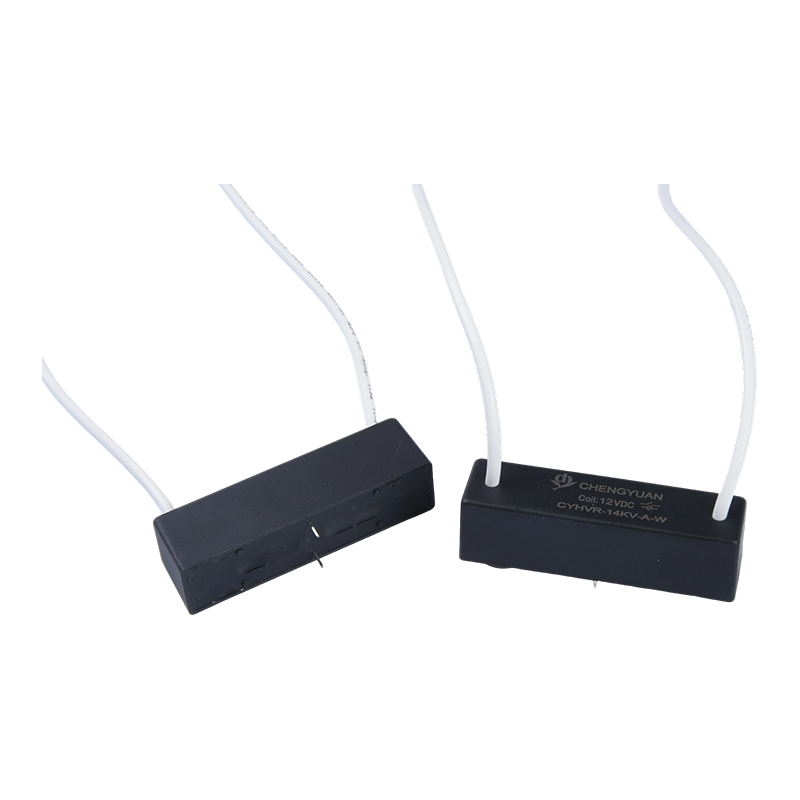

Caracteristicile produsului:
Comutare cu curent înalt: Menține o capacitate de încărcare de 3A chiar și în medii de înaltă tensiune, susținând cerințele de comutare în care coexistă tensiune înaltă și curent ridicat.
Performanță de izolare fiabilă: Utilizează tehnologia comutatorului cu lame pentru a oferi o izolare excelentă a semnalului, asigurând siguranța sistemului de control.

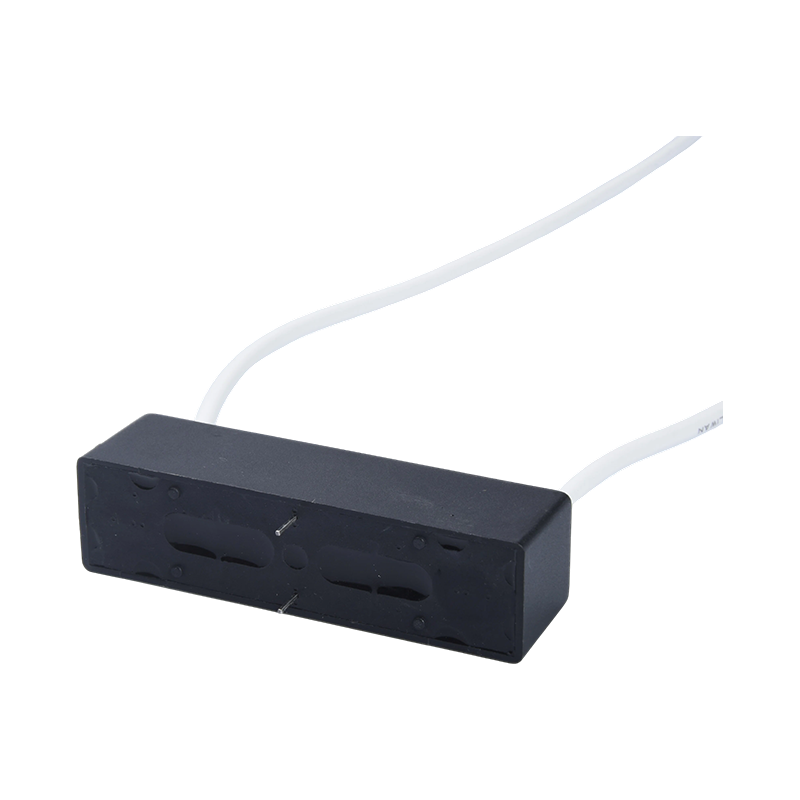

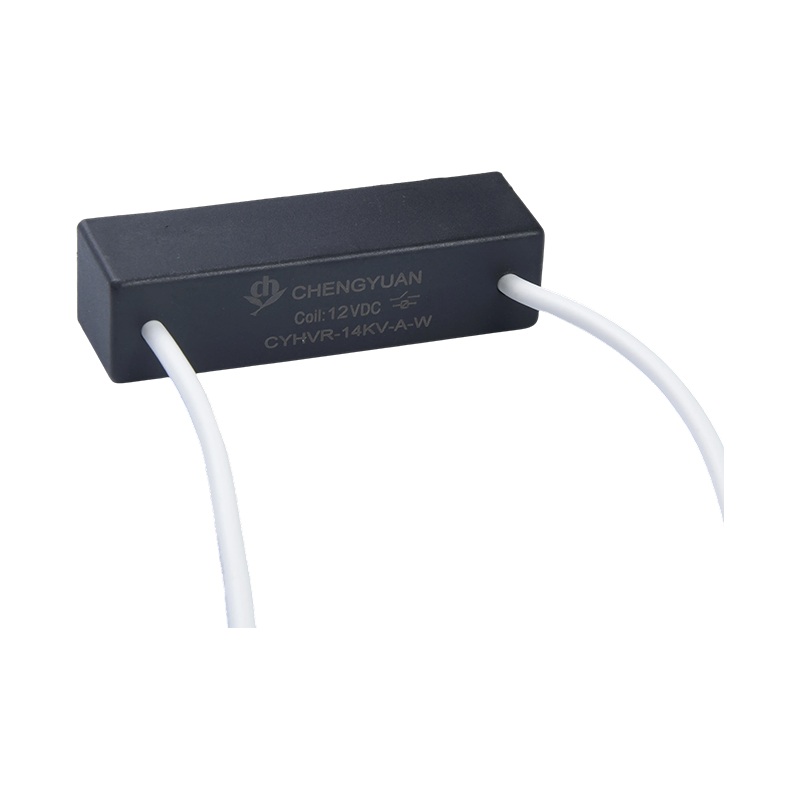

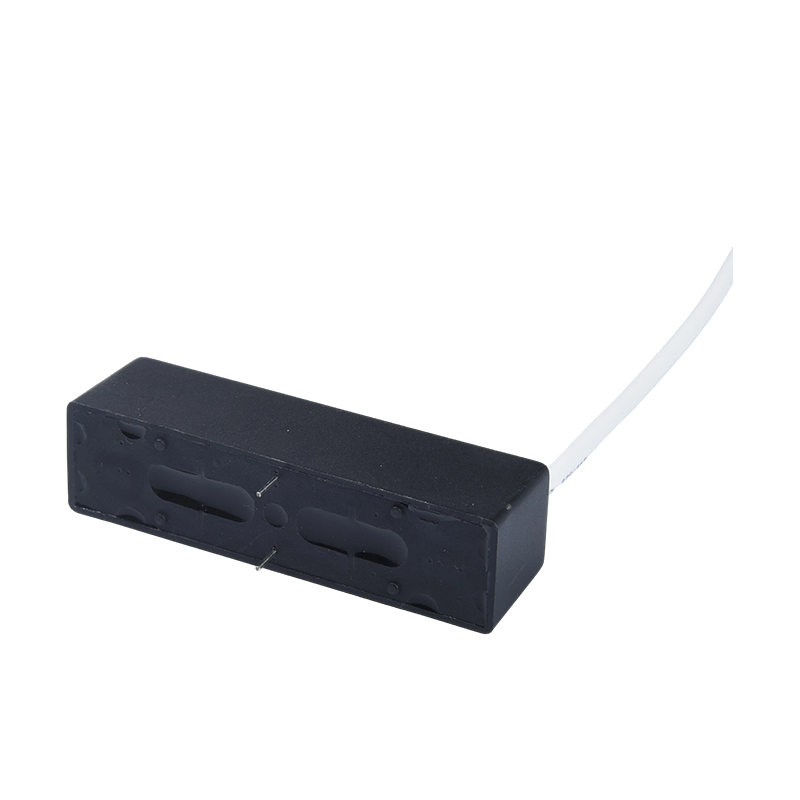

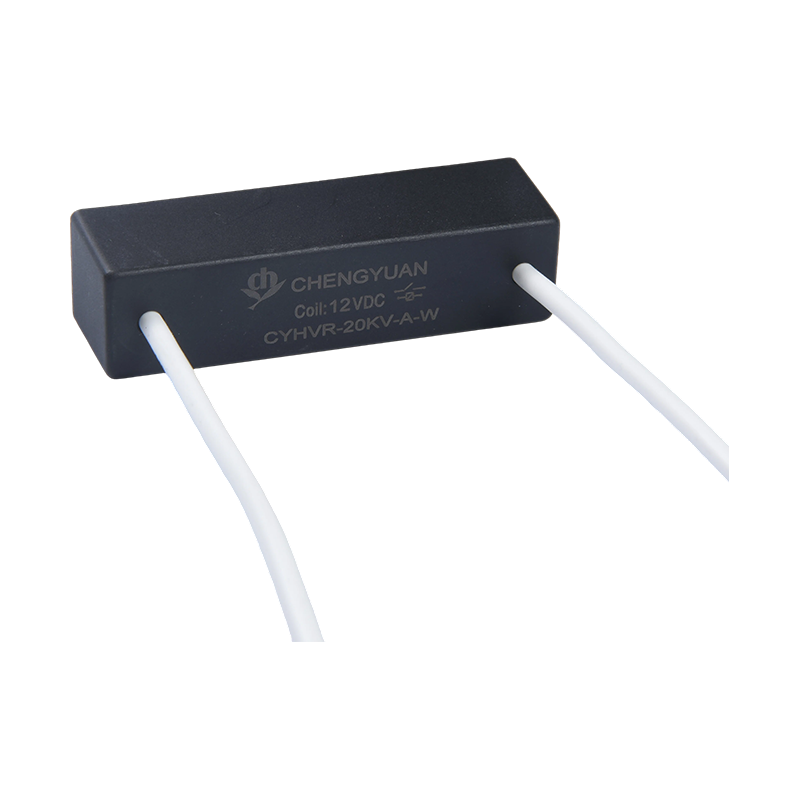

Opțiuni flexibile de instalare: Disponibil în două configurații: tip PCB și PCB cu tip de sârmă, adaptându-se la diferite configurații ale plăcilor de circuite și cerințelor privind distanța de curgere de înaltă tensiune.
Gamă largă de tensiune a bobinei: tensiunea bobinei variază de la 5VDC la 24VDC, facilitând compatibilitatea cu circuitele de control standard.
Aplicații tipice:
Sisteme energetice noi: utilizate în invertoarele fotovoltaice (PV) și sistemele de stocare a energiei pentru comutarea barelor de curent continuu de înaltă tensiune și controlul încărcării și descărcării.
Echipament de testare de înaltă tensiune: servește ca o componentă de comutare de bază în testerele de înaltă tensiune pentru testarea tensiunii de rezistență și detectarea izolației.
Electronică de putere: Oferă protecție și control automat al circuitelor la convertoarele de putere de înaltă tensiune.
Aerospațial: Potrivit pentru circuitele de control de înaltă tensiune din echipamentele avionice, respectând standarde stricte de siguranță.
Control industrial de înaltă tensiune: utilizat în automatizarea industrială pentru protecția echipamentelor de înaltă tensiune și controlul comutării circuitelor.
| Evaluare de contact |
| Aranjament de contact | 1 Formular A 1 Formular B |
| Evaluare de contact | 50W |
| Tensiune max. de comutare (DC sau AC PEAK) Max | DC.7.5KV, |
| Tensiune de avarie Min | DC.10KV |
| Curent de comutare max | 2.0A |
| Max. Purtare curent | 3.0A |
| Operațiunea Viață | electrice | DC.10000V-1mA 0,5X106 MIN Operațiuni(R.L.) |
| mecanic | 1*108 MIN Operațiuni(R.L.) |
| Parametru bobină (23℃) |
| Tensiunea bobinei (VDC) | Bobina Rezistență Ω± 10% | Curent normal (mA) | Tensiune de eliberare VDC (Min) (10% din tensiunea nominală) | Tensiune de preluare VDC (max.) (80% din tensiunea nominală) |
| Evaluat | Max |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Atenție: 1, folosirea oricărei tensiuni a bobinei mai mică decât tensiunea nominală a bobinei va compromite funcționarea releului.
2. Tensiunea de pornire și de eliberare este numai în scopuri de testare și nu se utiliză ca criterii de proiectare.
| Condiție de funcționare |
| Rezistență de contact | 150mΩ |
| Tensiune de avarie | Deschide Agendă | DC10KV |
| Contacte către COIL | DC20KV |
| Rezistenta de izolare | Deschideți Contacte | Contacte deschise 1X109ΩMIN.(DC.100V) |
| Contacte către COIL | Contacte la bobină 1X109ΩMIN.(DC.100V) |
| Capacitatea electromotoare | 2,0pF MAX. |
| Timp de operare | 4,0mS |
| Timpul de eliberare | 2,0mS |
| Vibrație | 20G(0~55Hz.1.5mm) |
| Șoc | 30G (11mS, 1/2 Sin val) |
| Temperatura de operare | -20℃-70℃ |
| Temperatura de depozitare | -35℃-90℃ |
| Temperatura de lipit | 5 sec. max 260℃ |

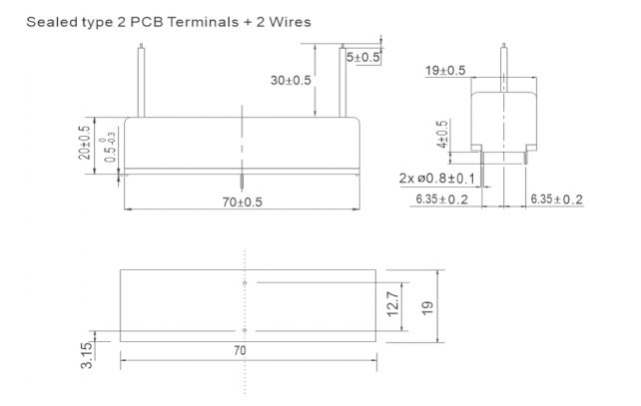

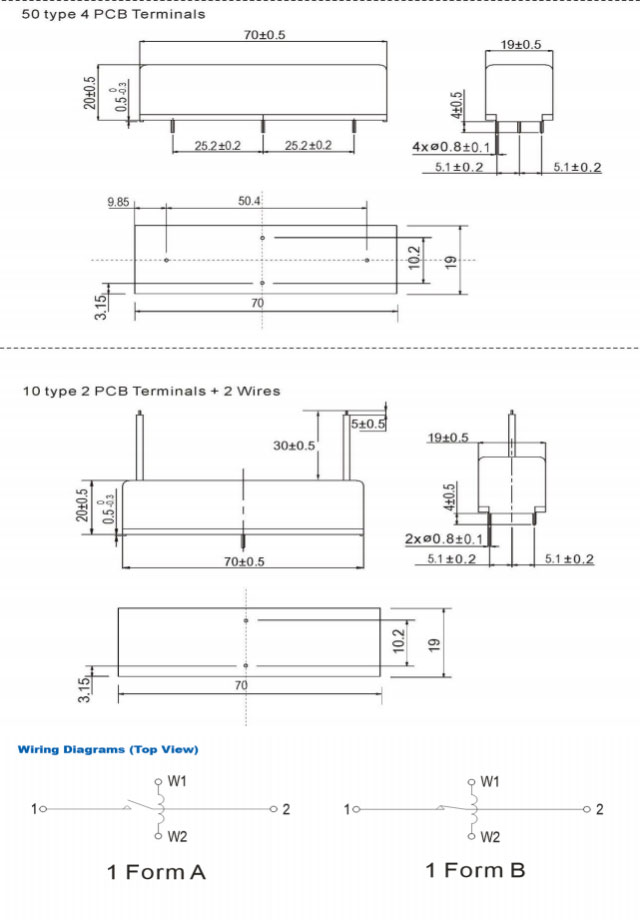

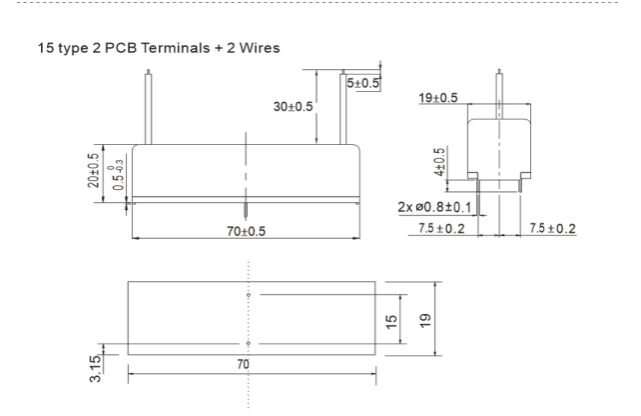

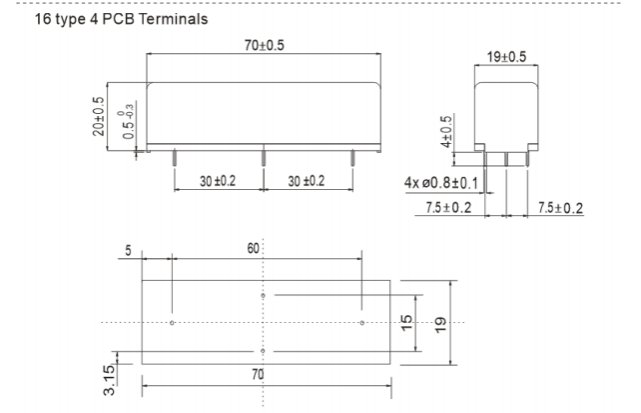

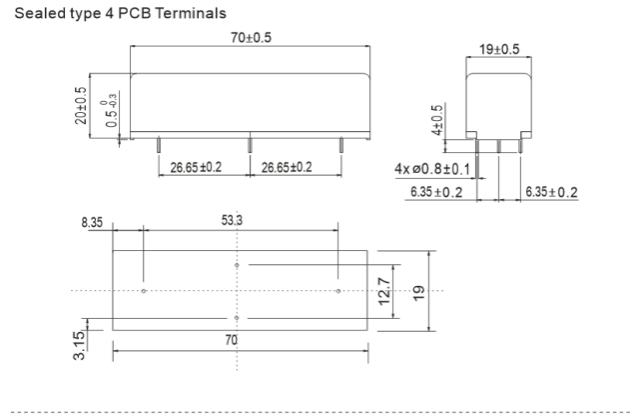

Dimensiuni (mm/inch)
| Informații de comandă |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1,număr art: CYHVR 2, Tensiune nominală a bobinei (V): DC: 12,24 3, Formular de contact: A: normal deschis, B: normal închis 4, Tensiune de avarie Min: DC: 10 KV 5, Tip terminal: NIL: tip PCB, W: fir PCB 6. Distanța terminalului: NIL: tip sigilat, tip 15: 15, tip 16:16, tip 10:10, tip 50:50 |
1. Tensiunea de avarie este DC.15KV
2, tip PCB, tip fir PCB
| Evaluare de contact |
| Aranjament de contact | 1 Formular A 1 Formular B |
| Evaluare de contact | 50W |
| Tensiune max. de comutare (DC sau AC VÂRF) Max | DC.10KV, |
| Tensiune de avarie Min | DC. 15KV |
| Curent de comutare max | 2.0A |
| Max. Transportați curent | 3.0A |
| Operațiunea Viață | electrice | DC.10000V-1mA 0,5X106 MIN Operațiuni(R. L.) |
| mecanic | 1*108 MIN Operațiuni(R.L.) |
