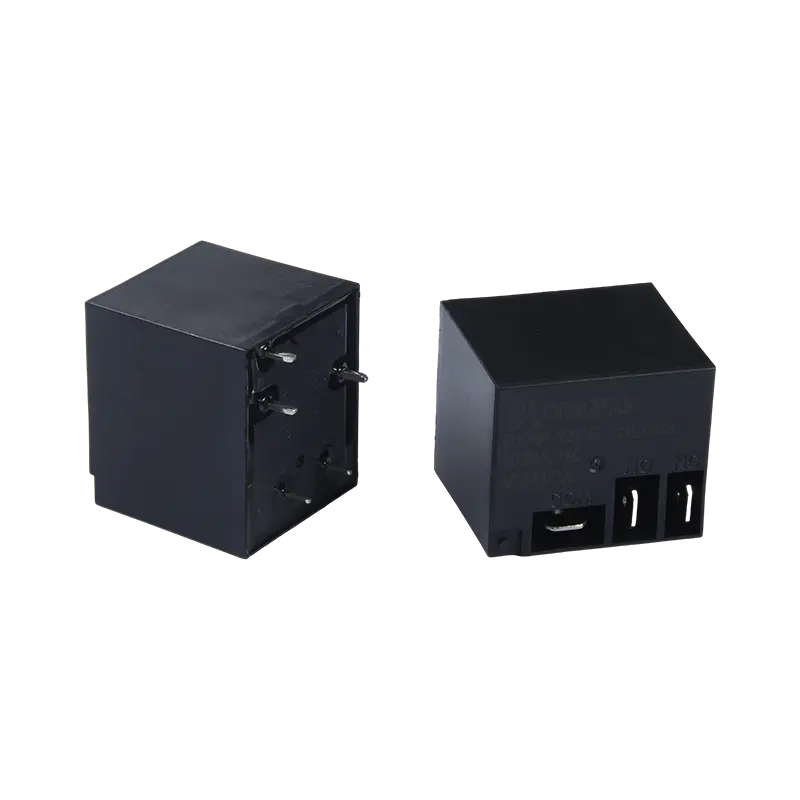

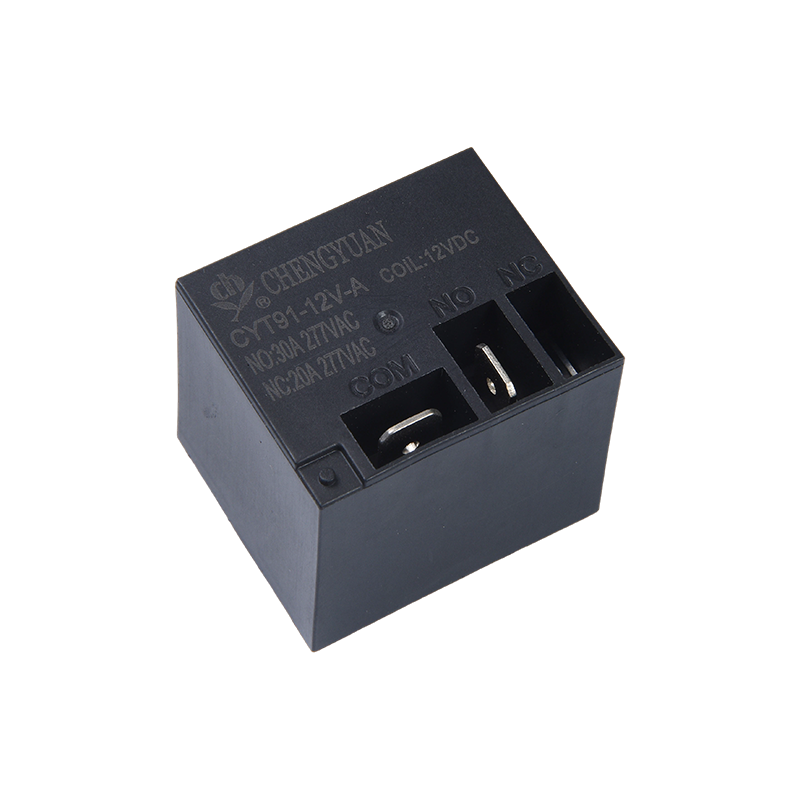

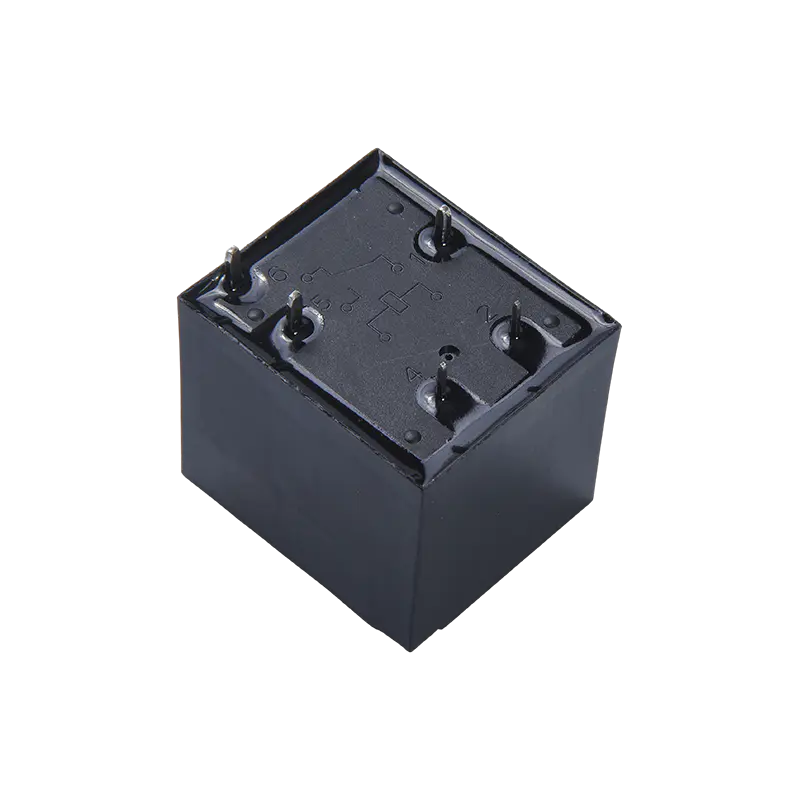

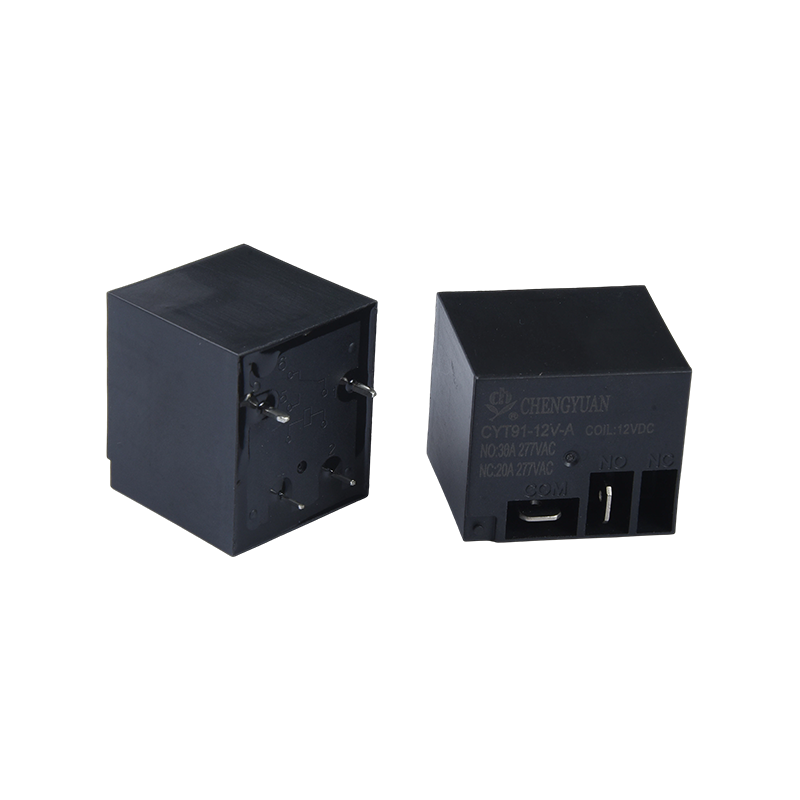

1. Avantajele produsului
Design compact cu curent ridicat: realizează o capacitate mare de comutare a sarcinii de 20A/30A într-un volum mic, oferind densitate mare de putere și economisind spațiu de instalare.
Structură de transport de curent consolidată: versiunea opțională cu terminal de cupru oferă o rezistență de contact mai mică și o capacitate mai puternică de purtare a curentului, reducând generarea de căldură și îmbunătățind fiabilitatea pe termen lung în condiții de curent ridicat.
Unitate de tensiune largă: gamă largă de tensiune de funcționare a bobinei (3-48 VDC), potrivită în special pentru electronice auto, echipamente alimentate cu baterii și diferite sisteme de control CC.
2. Caracteristici cheie
Capacitate de sarcină: Suportă comutarea sarcinii de până la 30A @ 250VAC sau 28VDC, satisfacând nevoile de control ale majorității sarcinilor rezistive și inductive de mare putere.
Configurația contactului: Utilizează o structură SPDT (Single Pole Double Throw), oferind un contact normal deschis și unul normal închis, potrivite pentru comutarea simplă a circuitului sau controlul pornit/oprit.
Conducere eficientă: consumul obișnuit de energie al bobinei este de 0,9 W, oferind o eficiență ridicată de conducere și o sarcină redusă pentru circuitul de control.
Design durabil: Structură robustă, materiale de contact și presiune optimizate pentru arc de curent ridicat, rezultând o viață electrică lungă.
3. Aplicații principale
Electronice auto: utilizate în vehiculele electrice și vehiculele tradiționale pentru gestionarea bateriei, circuite de preîncărcare, încălzitoare, suflante și controlul luminii de mare putere.
Echipamente industriale: controlează motoare mici și mijlocii, compresoare, încălzitoare industriale și unități de distribuție a energiei.
Aparate de uz casnic: utilizate în încălzitoare instantanee de apă, aparate de bucătărie de mare putere, compresoare de aer condiționat și echipamente de încălzire care necesită comutare cu curent ridicat.
Controlul energiei: servește ca comutator principal de control pentru circuitele de curent continuu cu curent ridicat din sistemele solare și echipamentele de încărcare.
| Date de contact |
| Tip | CYT91 |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 6VDC) |
| Sarcină nominală (încărcare rezistivă) | 20A/30A 250VAC |
| Max. curent de comutare | 20A/30A |
| Max. tensiune de comutare | 250VAC |
| Max. puterea de comutare | 5000VA/7500VA |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 15 ms Max. (Fără diodă) |
| Timp de eliberare | 10 ms Max. ( Fără diodă) |
| Rezistență la izolație | Min. 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 1500VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 2500VAC , 50/60Hz pentru 1 minut |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| rezistență la jaret | Funcțional | 10G Min. |
| Distructiv | 100G Min. |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10000000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 100000 ops.(la temperatura camerei) |
| Temperatura ambientală | -40℃~ 85℃( fără condens) |
| Greutate | Aproximativ 28 g |
Date bobine (la 20℃)
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 5 | 180 | 27 | Aproximativ 0,9 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Datele prezentate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

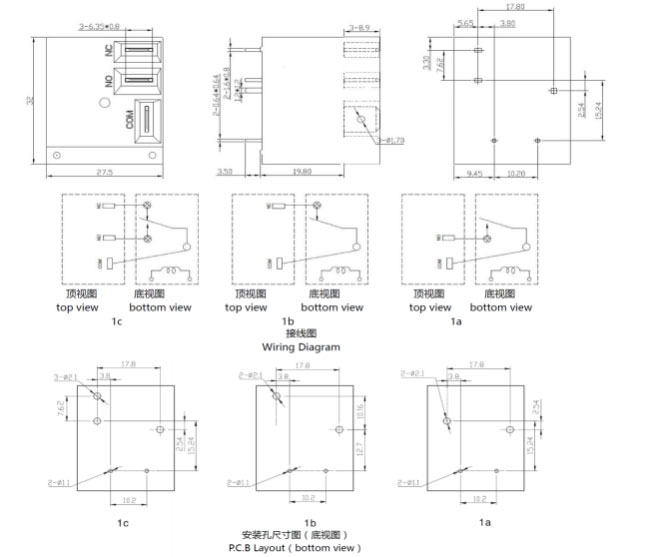

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

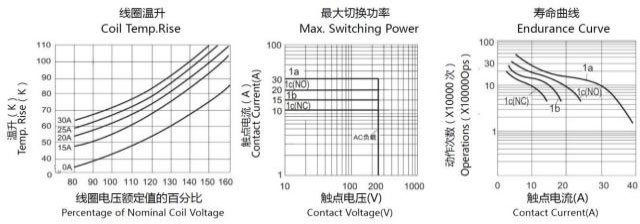

Curbe caracteristice
Informații de comandă
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1：Tip：CYT91
2: Număr de poli: 1-1Pol
3: Aranjament de contact: : A Formular A ; B Formular B ; C Formular C
4: Tensiune nominală: 5,6,9,12,15,18,24,48VDC
5: Culoare carcasa: B-Negru; L-albastru
6: Putere bobină: D-0,9W
7: Construcție protectivă: rezistentă la S-Flux,
SH- Tip sigilat lavabil
8: Parametru special: Tip Nil-Standard
Scrisoarea sau numărul-cerință specială
Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau procesul de suprafață nu sunt sugerate după ce releele rezistente la flux sunt asamblate pe PCB.
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă.
Nu am putut evalua toate performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru a alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
