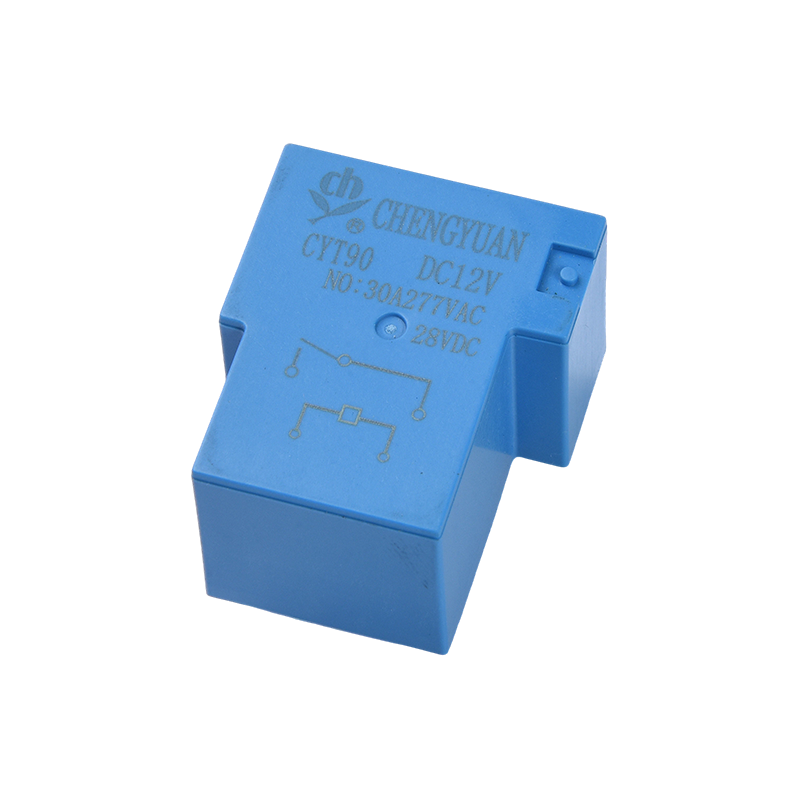

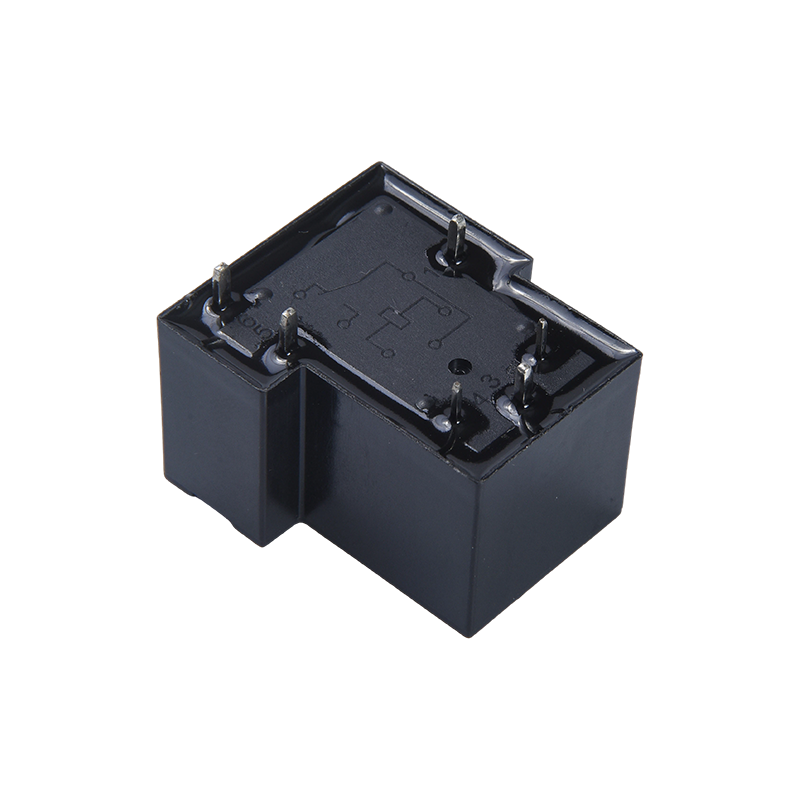

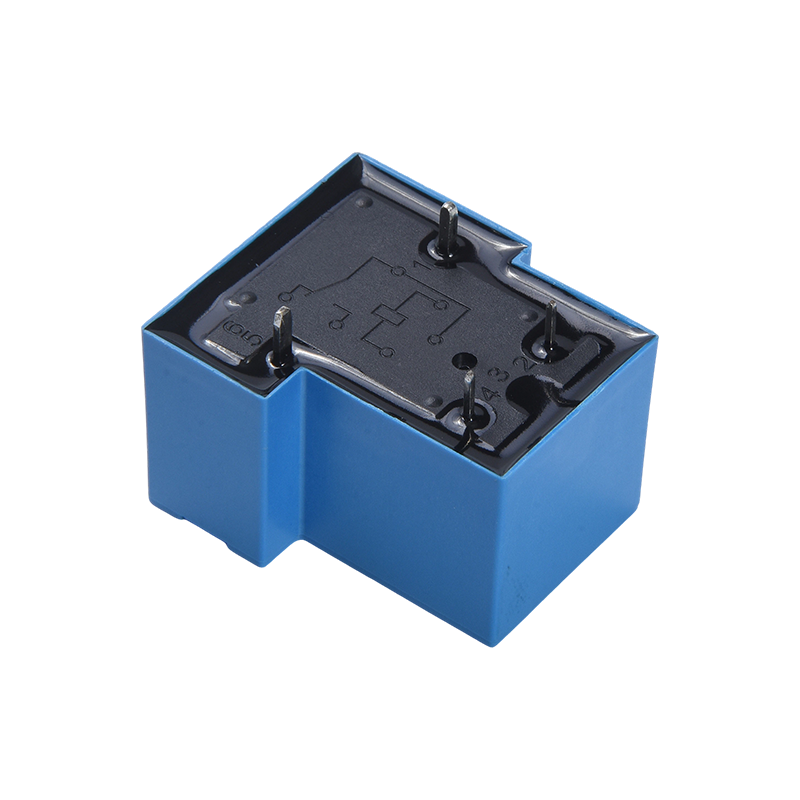

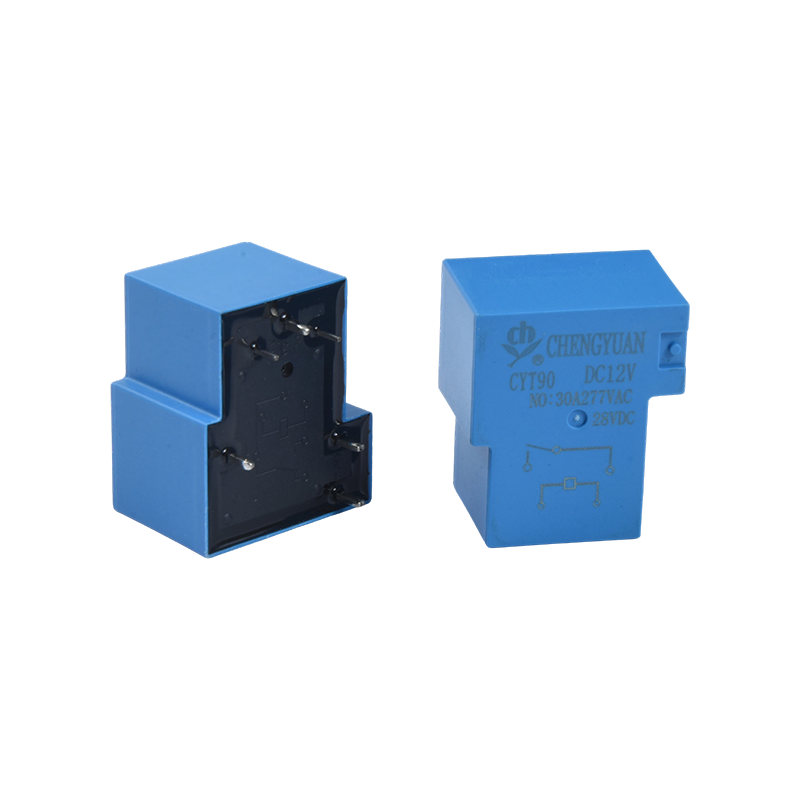

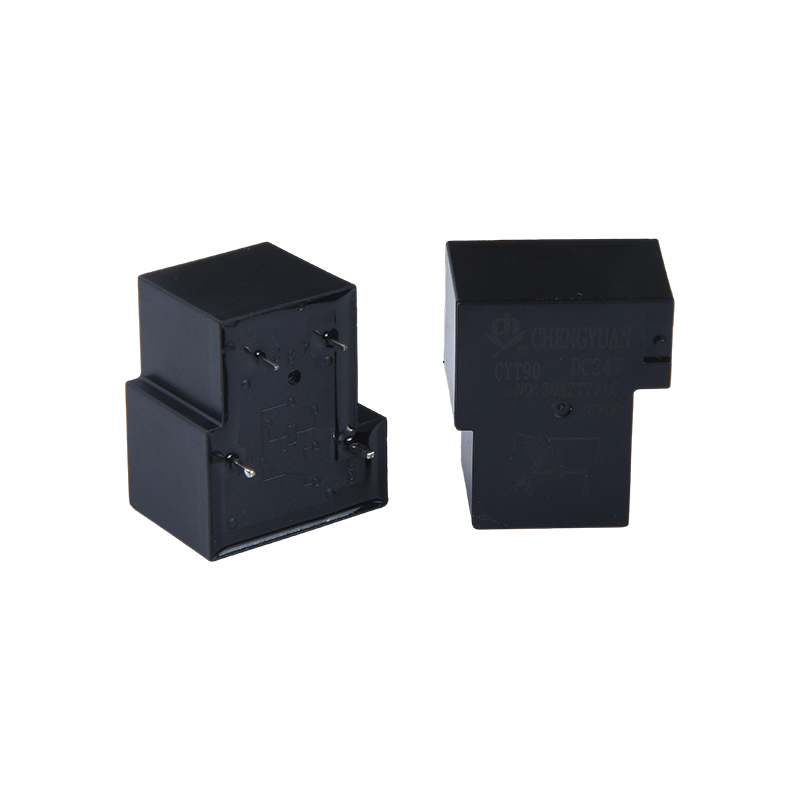

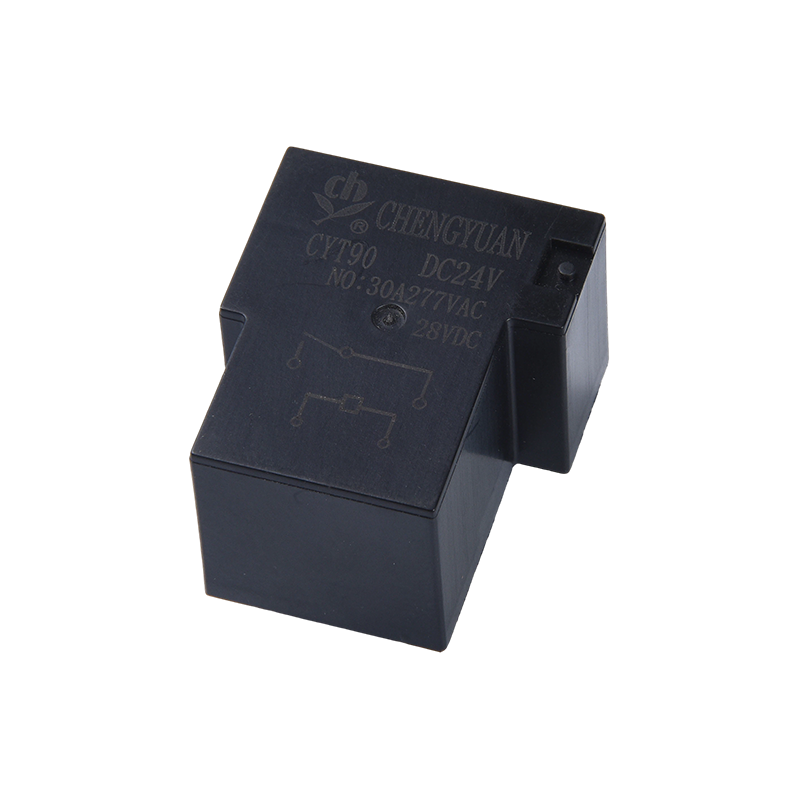

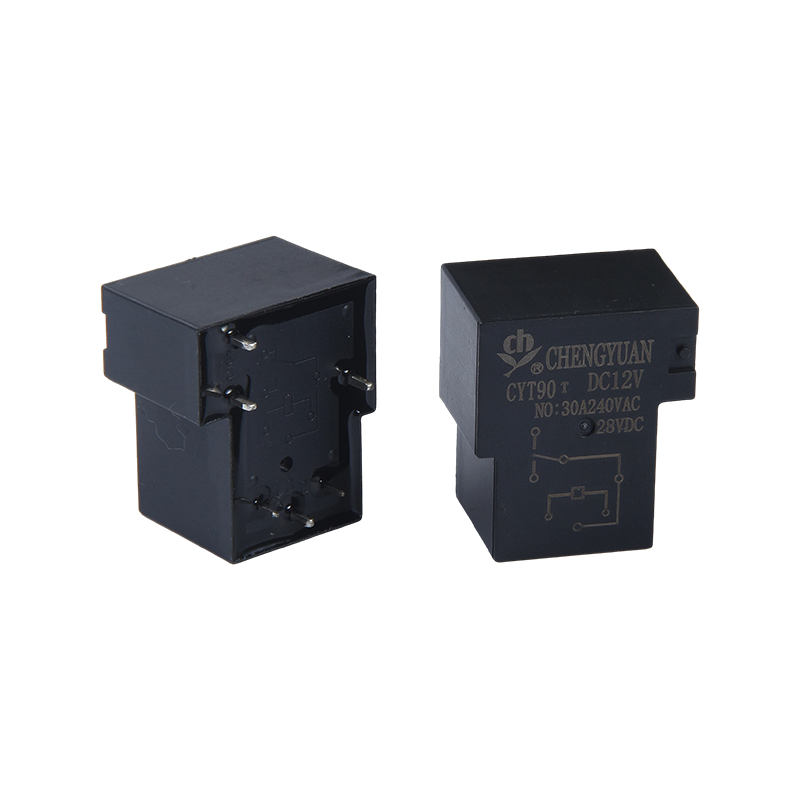

I. Caracteristici:
1. Opțiuni multiple de montare: Oferă diferite opțiuni de montare pentru a se potrivi diferitelor scenarii de instalare a echipamentelor, îmbunătățind confortul instalării;
2. Design compact: Ca un releu mic, de mare putere, dimensiunea sa compactă economisește spațiu de instalare intern;
3. Structura SPDT: Utilizează o structură cu un singur pol cu dublă aruncare, oferind o logică de comutare clară și adaptându-se la diferite nevoi de comutare a circuitelor de mare putere.
II. Funcții de bază și scenarii aplicabile:
1. Funcții de bază: Oferă funcții de control al comutării cu curent ridicat, conversie a semnalului și comutare a sarcinii, asigurând funcționarea stabilă a circuitelor echipamentelor de mare putere;
2. Aparate electrocasnice: potrivite pentru aparate de aer condiționat, mașini de gătit cu inducție, frigidere, mașini de gătit orez și alte aparate electrocasnice, permițând controlul comutării sarcinii de mare putere;
3. Control industrial: Potrivit pentru încălzitoare, dispozitive de ventilație și alte echipamente în automatizarea industrială, îndeplinind nevoile de control de curent ridicat ale scenariilor industriale;
4. Casă inteligentă și tehnologii emergente: se aplică echipamentelor de securitate, sistemelor de iluminat, echipamentelor energetice noi și Internetului obiectelor, care acceptă conversia semnalului și comutarea sarcinii.
IV. Avantaje cheie:
1. Manipulare cu putere ridicată: designul cu putere mare de contact se ocupă în mod fiabil de scenarii de curent ridicat de 20A/30A, oferind o adaptabilitate puternică.
2. Instalare flexibilă: Sunt disponibile mai multe opțiuni de montare, compatibile cu diferite cerințe de instalare a echipamentelor.
3. Gamă largă de aplicații: acoperă mai multe domenii, inclusiv electrocasnice, control industrial, case inteligente și energie nouă, oferind o versatilitate puternică.
4. Dimensiune compactă și putere mare: obține o putere mare de ieșire într-o dimensiune compactă, îndeplinind cerințele duble de miniaturizare a echipamentelor și control de putere mare.
Date de contact
| Tip | CYT90 |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 6VDC) |
| Sarcină nominală (încărcare rezistivă) | 20A/30A 250VAC |
| Max. curent de comutare | 20A/30A |
| Max. tensiune de comutare | 250VAC |
| Max. puterea de comutare | 5000VA/7500VA |
| Min. comutare sarcină | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 15 ms Max. (Fără diodă) |
| Timp de eliberare | 10 ms Max. ( Fără diodă) |
| Rezistență la izolație | Min 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 1500VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 2500VAC , 50/60Hz pentru 1 minut |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min |
| Distructiv | 100G Min |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10000000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 100000 ops.(la temperatura camerei) |
| Temperatura ambientală | -40℃~ 85℃ (fără condensare) |
| Greutate | Aproximativ 24 g |
| Date bobine (la 20℃) |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 5 | 180 | 27 | Aproximativ 0,9 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Datele prezentate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

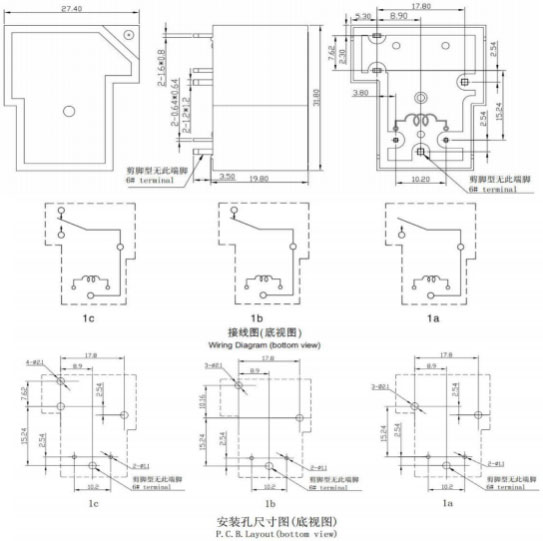

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

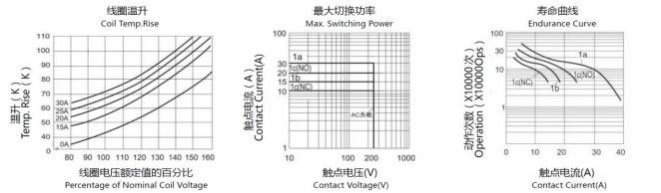

Curbe caracteristice
Informații de comandă
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tip: CYT90
2: Număr de poli: 1-1Pol
3: Aranjament de contact: A Formular A ; B forma B; C Forma C
4: Tensiune nominală: 5,6,9,12,15,18,24,48VDC
5: Culoare carcasă: H-Negru; L-albastru
6: Bobină Pwor: D-0,9W
7: Construcție de protecție: rezistentă la S-Flux,
SH-Tip sigilat lavabil
8: Parametru special: Nil-Standard type
Literă sau număr - Cerință specială
Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafeței nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă.
Nu am putut evalua toate performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru a alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
