Caracteristicile produsului:
Capacitate mare de comutare a contactelor: Pe lângă sarcina standard de 20 A, contactele acceptă comutarea până la 35 de amperi, capabile să gestioneze supratensiunile instantanee de curent în timpul pornirii mașinii sau de la accesorii de mare putere.
Consum de energie ultra-scăzut: consumul de energie al bobinei este de numai 0,6 W/0,8 W, contribuind la reducerea sarcinii asupra bateriei vehiculului și aliniindu-se cu tendința industriei auto de a consuma energie redusă.
Durabilitate mecanică excelentă: Are rezistență ridicată la șocuri și vibrații, asigurând conexiuni electrice stabile chiar și în condiții de conducere accidentate și vibrații ale motorului.
Gamă largă de tensiune a bobinei: Disponibil în diverse specificații de la 3VDC la 48VDC, adaptându-se la diferite tipuri de tensiuni ale circuitelor auto.
Design compact: Structura optimizată și dimensiunile reduse facilitează instalarea densă în cutii de control electrice auto închise.

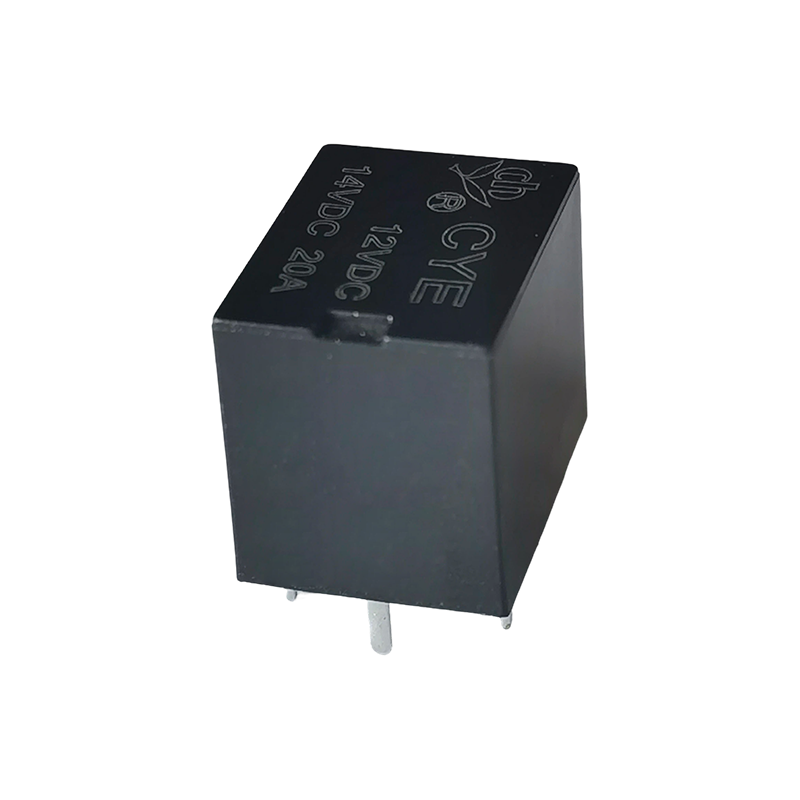

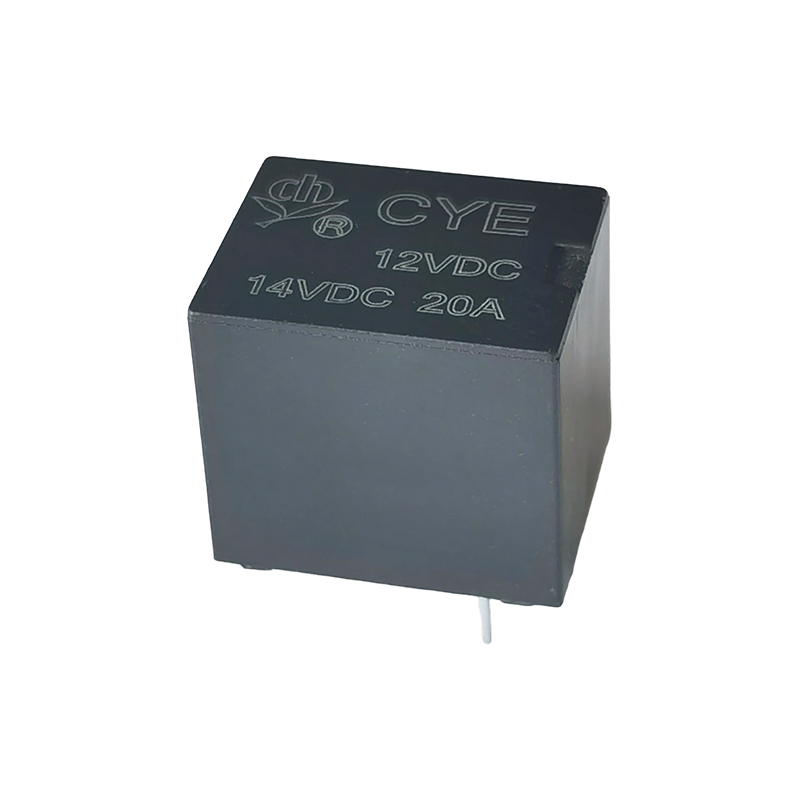

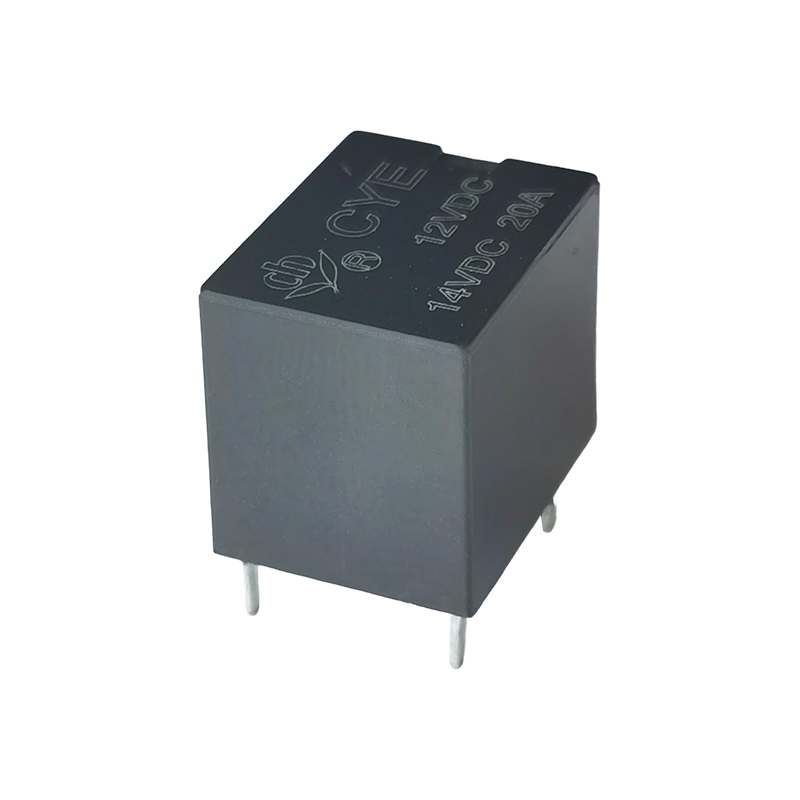

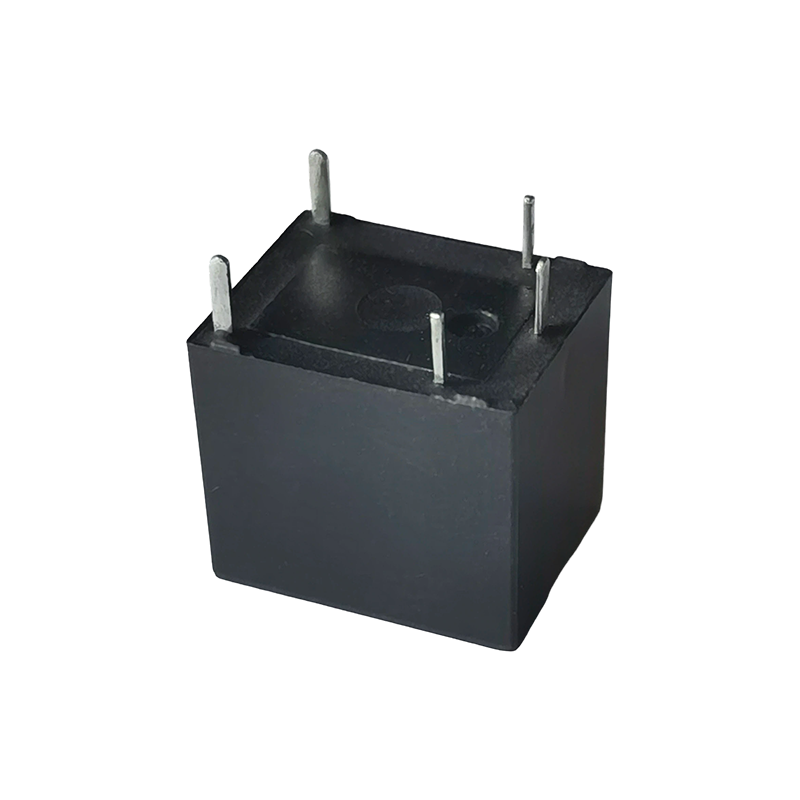

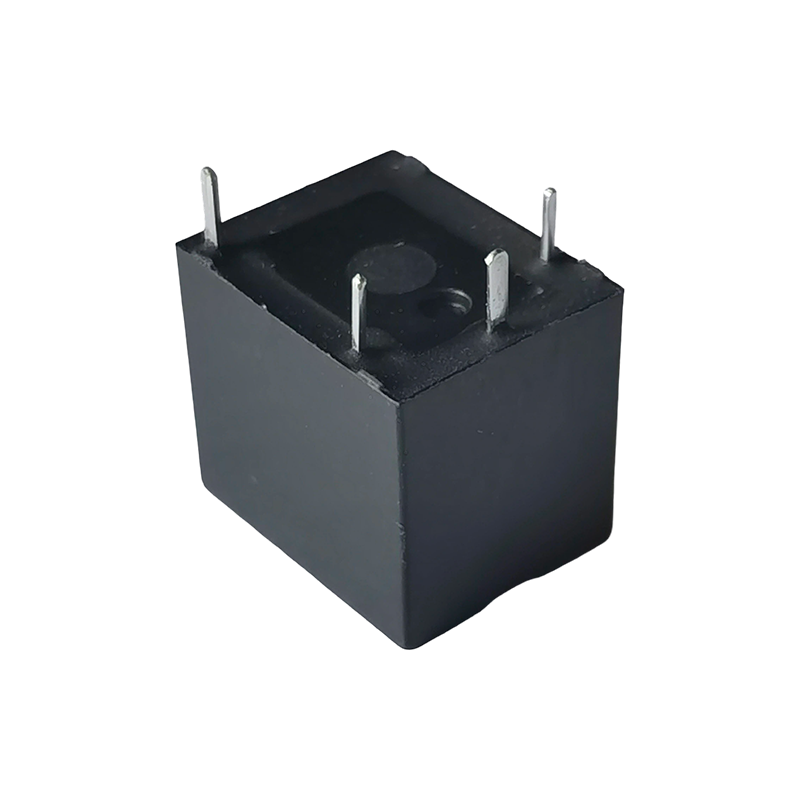

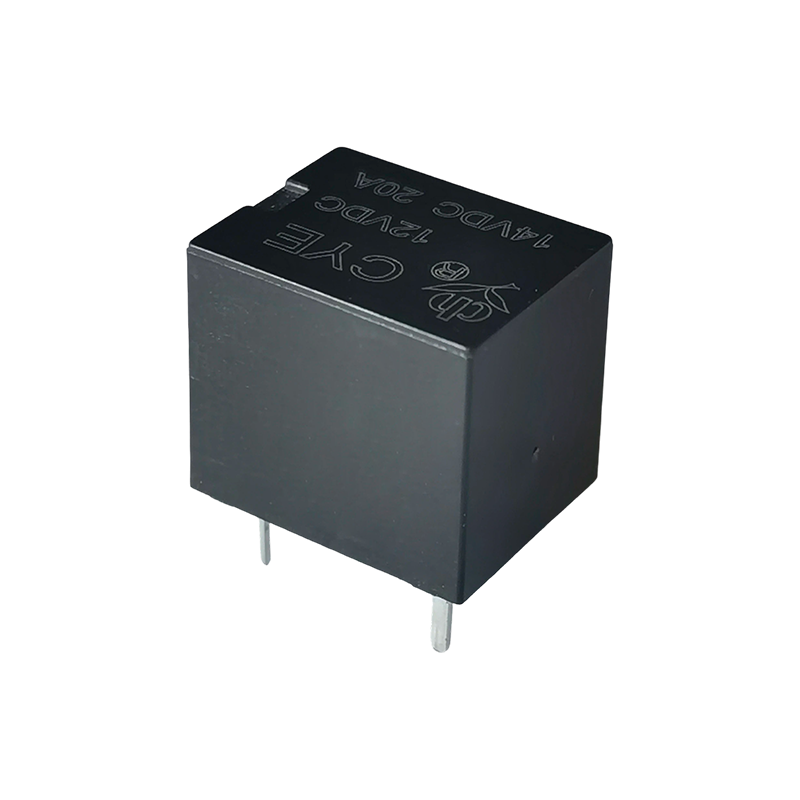

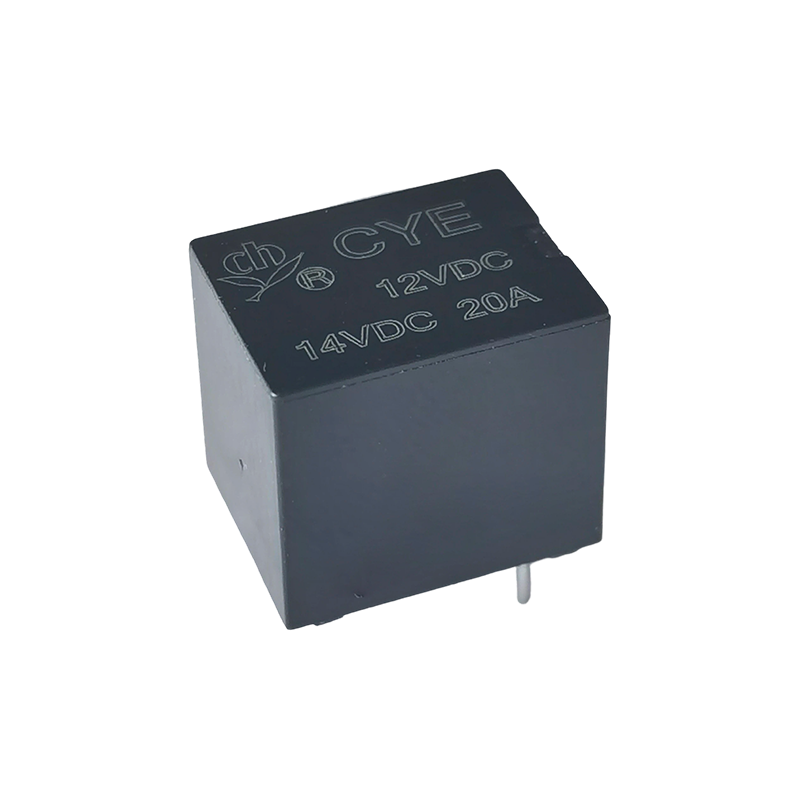

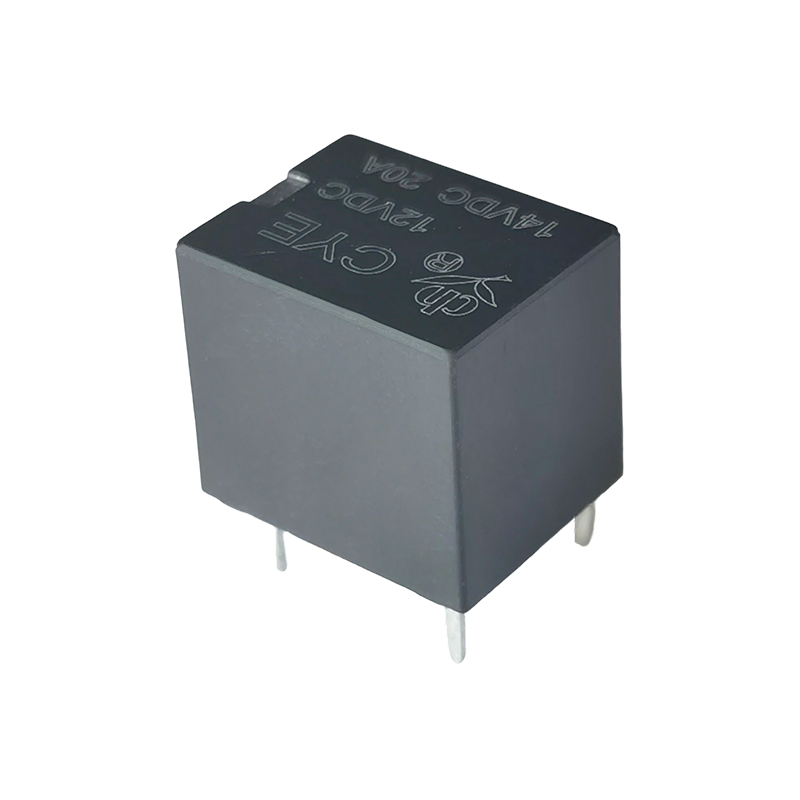

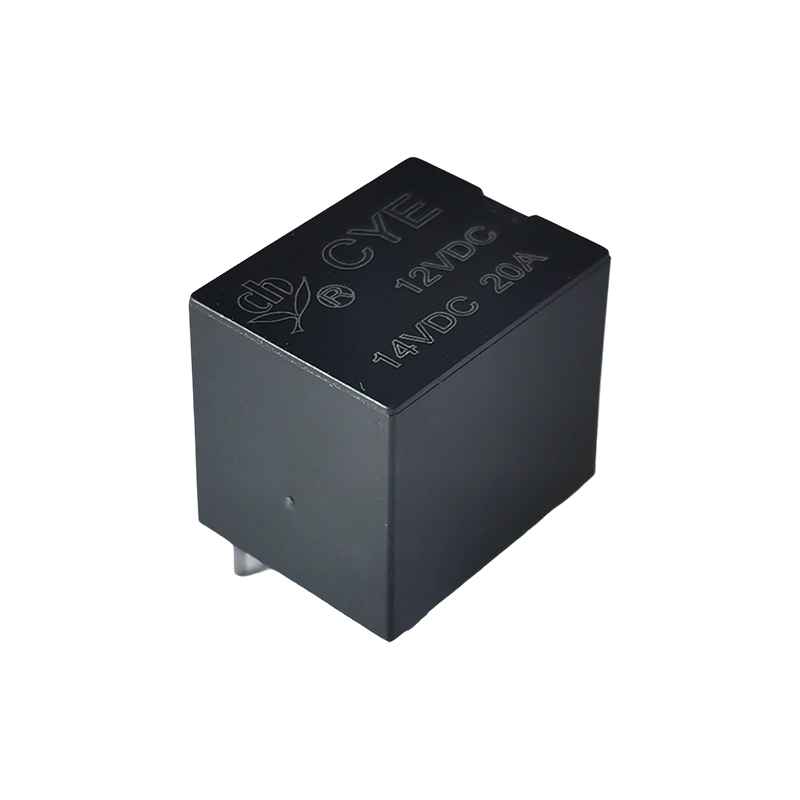

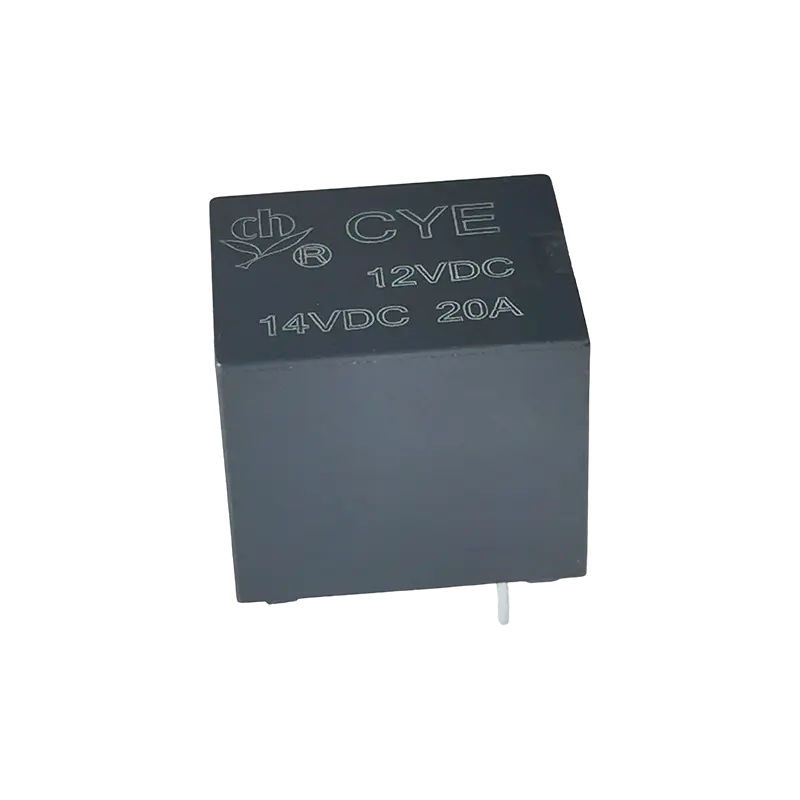

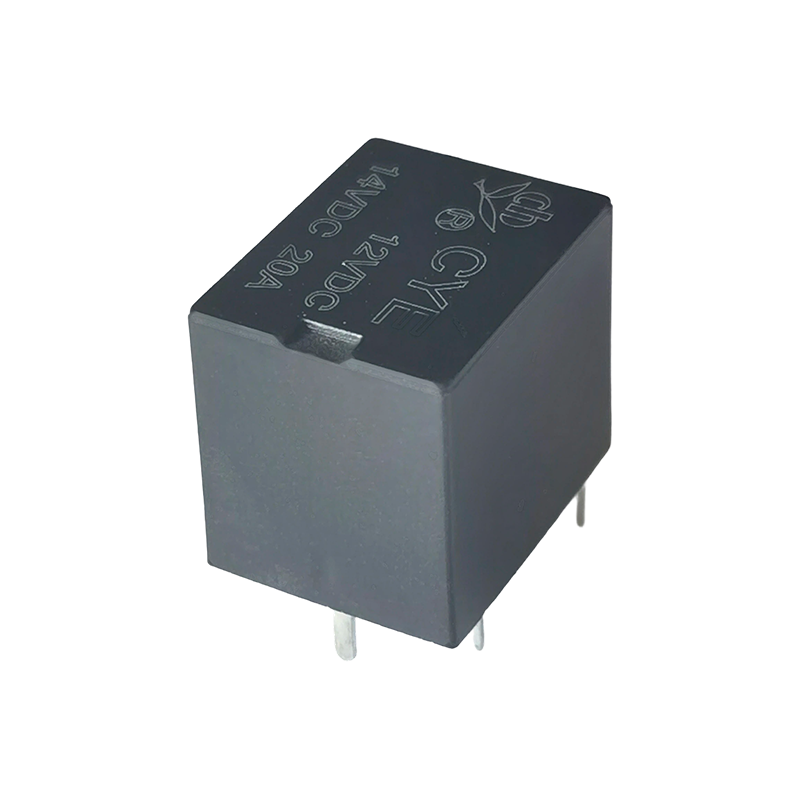

Releul CYE (T78) este un releu electromagnetic ultra-miniatural de mare putere cu o gamă largă de aplicații.
Principalele sale utilizări includ:
Sectorul auto: Utilizat în mod obișnuit în controlul motorului de blocare a ușilor auto, sistemele de alarmă antifurt auto și comutarea semnalelor și controlul sarcinii în echipamentele electronice auto.
Aparate de uz casnic și echipamente de birou: potrivite pentru gestionarea energiei sau transmisia semnalului în aparatele electrocasnice (cum ar fi aparatele de aer condiționat, mașinile de spălat) și echipamentele de automatizare de birou.
Sisteme de securitate și alarmă: Ca o componentă de bază a alarmelor automate antifurt, controlează comutarea circuitelor.
Control industrial și automatizare: Folosit în sistemele de automatizare industrială, instrumente și dispozitive de comunicație pentru a controla sarcini de mare putere cu semnale de joasă tensiune.
Electronice de larg consum și tehnologii emergente: aplicații extinse în case inteligente, dispozitive IoT, echipamente energetice noi și electronice medicale.
Date de contact
| Tip | CYE |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 6VDC) |
| Sarcină nominală (încărcare rezistivă) | 20A 14VDC |
| Max. curent de comutare | 35A |
| Max. tensiune de comutare | 30VDC |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 10 ms Max. (Fără diodă) |
| Timpul de eliberare | 5 ms Max. (Fără diodă) |
| Rezistență la izolație | Min. 100MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 500VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 500VAC, 50/60Hz timp de 1 minut |
| Rezistență la vibrații | Funcțional | 10-500 Hz, NO-10G |
| 10-500 Hz, NC-5G |
| Rezistență la șocuri | Funcțional | 20 g pentru NO/11 ms. 5 g pentru NC/11 ms. |
| Distructiv | 100G Min. |
| Rezistenta | Rezistență mecanică (10800 ops./h) | 10000000次 10000000 ops.(la temperatura cameră) |
| Rezistență electrică (360 ops./h) | 100000 ops.(la temperatura cameră) |
| Temperatura ambientală | -40℃~ 125℃( fără condens) |
| Greutate | Aproximativ 6g |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 6 | 100 | 60 | Aproximativ 0,6 W | 60% din nominal tensiune | 10% din nominal tensiune | 130% din tensiunea nominală |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Aproximativ 0,8 W | 57,5% din nominal tensiune |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei a treia.

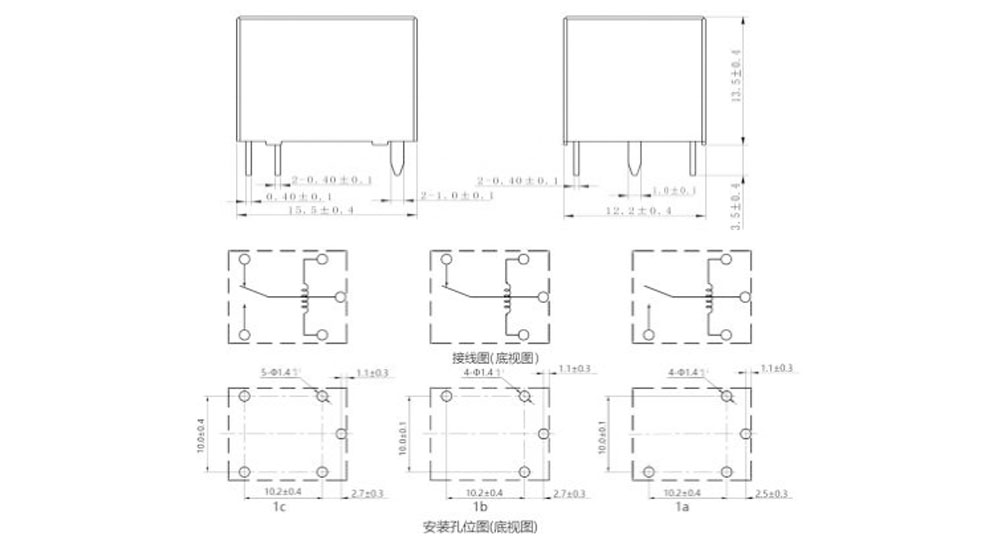

Dimensiunea conturului, Diagrama de cablare, dispunerea PCB (Unitate: mm)

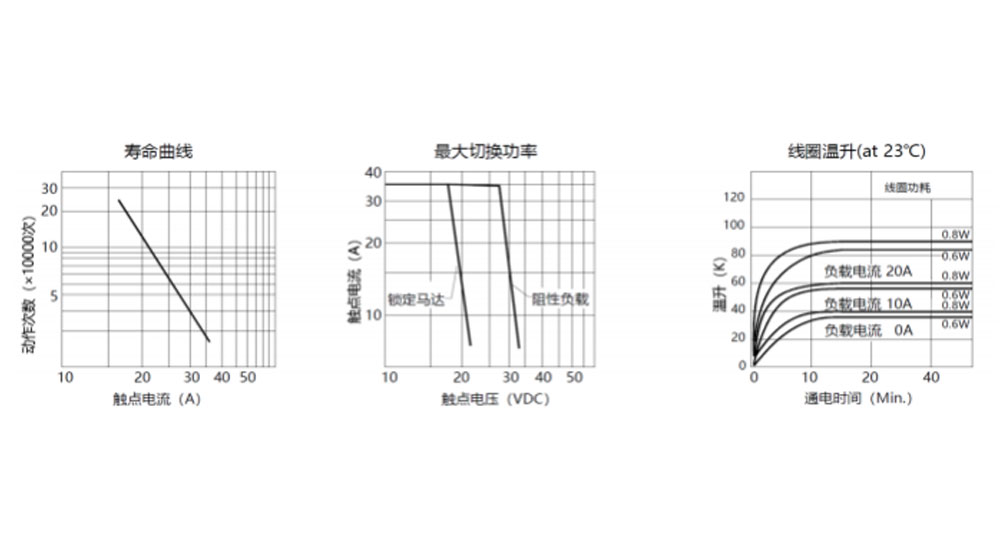

Curbe caracteristice
Informații de comandă
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tip: CYE
2: Număr de poli: 1-1Pol
3: Aranjament de contact: Formular A A ; B-Formular B ; C-Formular C
4: Tensiune nominală: 6,9,12,24VDC
5: Culoarea carcasei: B-Negru
6: Putere bobină: D-0,8W L-0,6W
7: Construcție de protecție: rezistentă la S-Flux,
SH- Tip sigilat lavabil
8: Parametru special: Nil-Standard type
Literă sau număr-cerință specială
Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafeței nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă.
Nu am putut evalua toate performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie într-o poziție potrivită pentru a alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
