Ce face diferit un releu de blocare

A releu de blocare își menține poziția de contact după ce bobina este deconectată, folosind un blocaj mecanic sau un magnet permanent pentru a menține starea fără alimentare continuă. Aceasta este diferența definitorie față de un releu standard, care necesită un curent constant al bobinei pentru a-și menține contactele închise. A releu de blocare magnetic realizează acest lucru prin utilizarea unui mic magnet permanent pentru a menține armătura în poziție odată ce un scurt puls a mutat-o, ceea ce înseamnă că bobina trebuie alimentată doar pentru moment pentru a schimba stările, mai degrabă decât să rămână alimentată pe tot parcursul ciclului.

Rezultatul practic al a releu de blocare magnetic designul reprezintă o reducere semnificativă a consumului mediu de putere, deoarece bobina este activă numai în timpul scurtului impuls de setare sau resetare. Acest lucru face ca tehnologia să fie deosebit de relevantă pentru sistemele alimentate cu baterii, echipamentele de măsurare la distanță și orice aplicație în care consumul de energie în așteptare contează. Acest articol prezintă comportamentul de comutare măsurat, datele de comparare a puterii și compromisurile structurale pentru a clarifica unde un releu de blocare oferă cel mai clar beneficiu.

Consumul de energie în comparație între tipurile de relee

Cel mai măsurabil beneficiu al a releu de blocare apare în consumul mediu de energie pe un ciclu de lucru tipic. Diagrama cu bare orizontale de mai jos compară consumul de putere a bobinei în patru categorii de relee într-un scenariu în care contactul rămâne într-o singură poziție pentru o perioadă extinsă între evenimentele de comutare. Un releu standard fără blocare trebuie să mențină curentul bobinei pe toată perioada în care contactul rămâne închis, în timp ce un releu cu blocare magnetică consumă energie doar în timpul scurt în care își schimbă starea. Diferența devine dramatică pe măsură ce timpul de reținere crește, care este exact scenariul cel mai relevant pentru aplicațiile de control și măsurare din lumea reală, în care un releu poate rămâne într-o singură poziție ore sau zile la un moment dat.

Pe o perioadă de reținere de 24 de ore, a releu de blocare magnetic desenează aproximativ 2 mW în medie, comparativ cu aproximativ 420 mW pentru un releu standard menținând aceeași poziție de contact, o diferență determinată în întregime de faptul că designul de blocare are nevoie de curent doar în timpul scurtului impuls de comutare în sine. Acest decalaj crește doar pe măsură ce durata de reținere crește, motiv pentru care tehnologia de blocare este atât de des specificată pentru echipamentele de la distanță sau alimentate cu baterii.

Schimbarea comportamentului pulsului în operațiuni repetate

Pentru că a releu de blocare magnetic se bazează pe un puls scurt pentru a schimba starea, consistența răspunsului la impuls în timp contează la fel de mult ca și economia de energie în standby. Graficul de mai jos urmărește durata minimă a impulsului necesară pentru a acționa fiabil releul în cinci etape ale unui test de viață de comutare, de la primele 50.000 de operațiuni până la 1 milion de operațiuni. Se așteaptă o ușoară creștere a lățimii impulsului necesară, deoarece zăvorul mecanic și componentele magnetice suferă o uzură minoră, dar tendința ar trebui să rămână graduală, mai degrabă decât să arate un salt brusc. În acest test, durata impulsului necesară crește doar modest pe întregul interval de milioane de cicluri, ceea ce indică faptul că zăvorul magnetic păstrează forța de reținere fiabilă cu mult peste intervalele de service tipice.

Durata necesară a pulsului trece de la aproximativ 6 ms la 50.000 de cicluri până la aproximativ 11 ms la 1 milion de cicluri , o schimbare care rămâne confortabil în marja de proiectare a circuitului de comandă pe care majoritatea sistemelor de control o alocă pentru un releu de blocare. Acest model previzibil, gradual, este un indicator puternic al performanței consecvente a zăvorului magnetic, mai degrabă decât uzura mecanică prematură.

Unde sunt aplicate cel mai mult releele de blocare

Eficiența energetică a a releu de blocare în mod firesc, își orientează utilizarea către aplicații în care curentul de așteptare contează la fel de mult ca performanța comutării. Diagrama cu bare verticale de mai jos arată distribuția tipică a utilizării pe categorii comune de aplicații, pe baza modelelor de câmp agregate. Echipamentele inteligente de contorizare și monitorizare de la distanță sunt în frunte cu o marjă largă, urmate de controlul accesului alimentat de baterii, sistemele de energie solară și regenerabilă și echipamentele industriale în care generarea redusă de căldură din curent mediu mai scăzut este, de asemenea, un beneficiu secundar semnificativ.

Contorizarea inteligentă și monitorizarea de la distanță reprezintă aproximativ 35% din implementarea tipică , care se aliniază direct cu consumul de energie în standby aproape de zero discutat în secțiunea anterioară. Sistemele de control al accesului alimentate de baterii urmează îndeaproape, deoarece a releu de blocare magnetic poate menține o stare de blocare sau deblocare pe termen nelimitat, fără a descărca bateria între evenimentele de comutare.

Releu de blocare versus releu standard pe dimensiunile cheii

O diagramă radar face mai ușor să vedeți compromisul complet între a releu de blocare magnetic și un releu standard fără blocare, deoarece grafică mai multe dimensiuni simultan, în loc să reducă totul la un singur număr. Graficul de mai jos compară ambele tipuri de relee în funcție de eficiența puterii de așteptare, simplitatea circuitului de control, fiabilitatea reținerii stării, viteza de comutare și complexitatea mecanică. Releul de blocare se extinde mult mai mult în ceea ce privește eficiența standby și menținerea stării, în timp ce releul standard se extinde și mai mult pe simplitatea circuitului de control, deoarece nu necesită setare și resetare separată a logicii de comandă. Acest compromis este exact motivul pentru care alegerea între cele două se rezumă adesea la faptul că eficiența energetică sau simplitatea driverului contează mai mult pentru un anumit design.

Graficul confirmă faptul că a releu de blocare este alegerea mai puternică ori de câte ori puterea de așteptare și menținerea stării contează cel mai mult, în timp ce un releu standard rămâne mai simplu de condus dintr-un circuit de control de bază. Niciuna dintre opțiuni nu este universal mai bună; decizia depinde dacă aplicația acordă prioritate eficienței energetice sau complexității minime a driverului, iar multe proiecte de sisteme ajung să utilizeze ambele tipuri de relee pentru diferite subsisteme în cadrul aceluiași produs.

Ghid practic pentru specificarea unui releu de blocare magnetică

Specificând a releu de blocare magnetic începe corect cu confirmarea faptului că aplicația beneficiază cu adevărat de reținerea statului fără putere continuă. Tabelul de mai jos rezumă scenarii practice în care un design de blocare este de obicei potrivit, alături de carcase mai bine deservite de un releu standard.

Referință de selecție bazată pe scenarii

Înainte de a finaliza un releu de blocare într-un design, câteva verificări suplimentare ajută la confirmarea adecvării pe termen lung:

1. Confirmați că circuitul de comandă poate furniza în mod fiabil setarea și resetarea caracteristicilor pulsului necesare.
2. Verificați dacă aplicația necesită operare de blocare cu bobină simplă sau bobină dublă.
3. Verificați comportamentul de reținere a stării în condiții de vibrații sau șoc așteptate.
4. Verificați valoarea contactului în raport cu curentul de sarcină real al circuitului comutat.
5. Planificați o metodă de detectare a poziției dacă sistemul de control trebuie să confirme starea curentă a releului după o întrerupere a alimentării.

Precizia de fabricație în spatele performanței de blocare de încredere

Curba stabilă a duratei pulsului discutată mai devreme depinde de fabricarea consecventă a ansamblului magnetului permanent, armăturii și bobinei în interiorul unui releu de blocare magnetic . Variația puterii magnetului sau a alinierii armăturii poate schimba energia minimă a impulsului necesară pentru a comuta în mod fiabil starea, motiv pentru care controlul strict al procesului contează mai mult pentru modelele de blocare decât pentru releele standard mai simple. Asamblarea automată și testarea magnetică în timpul procesului ajută la menținerea unui releu de blocare magnetic care funcționează în limitele de toleranță strânse pe loturile de producție, susținând comportamentul previzibil pe termen lung prezentat în datele privind durata de comutare de mai sus.

Pașii de verificare a procesului, cum ar fi testarea fluxului magnetic, eșantionarea răspunsului la impuls și verificările ciclului mecanic sunt practici standard care susțin datele de fiabilitate menționate în acest articol. Pentru inginerii care se aprovizionează cu un releu de blocare la scară, confirmarea acestor puncte de control al calității cu un furnizor este adesea la fel de valoroasă ca revizuirea specificațiilor din fișa de date publicate.

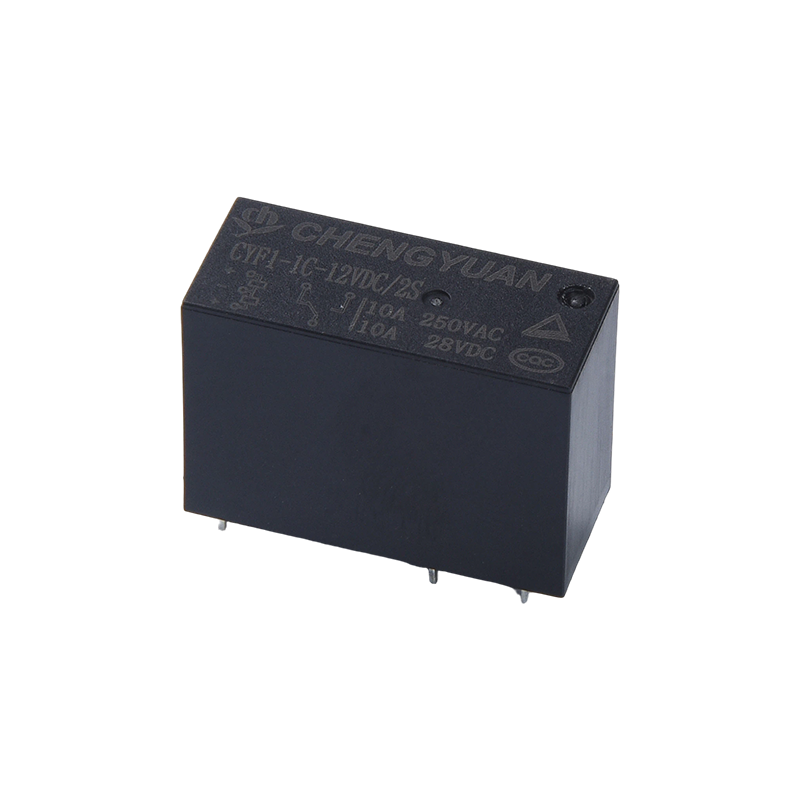

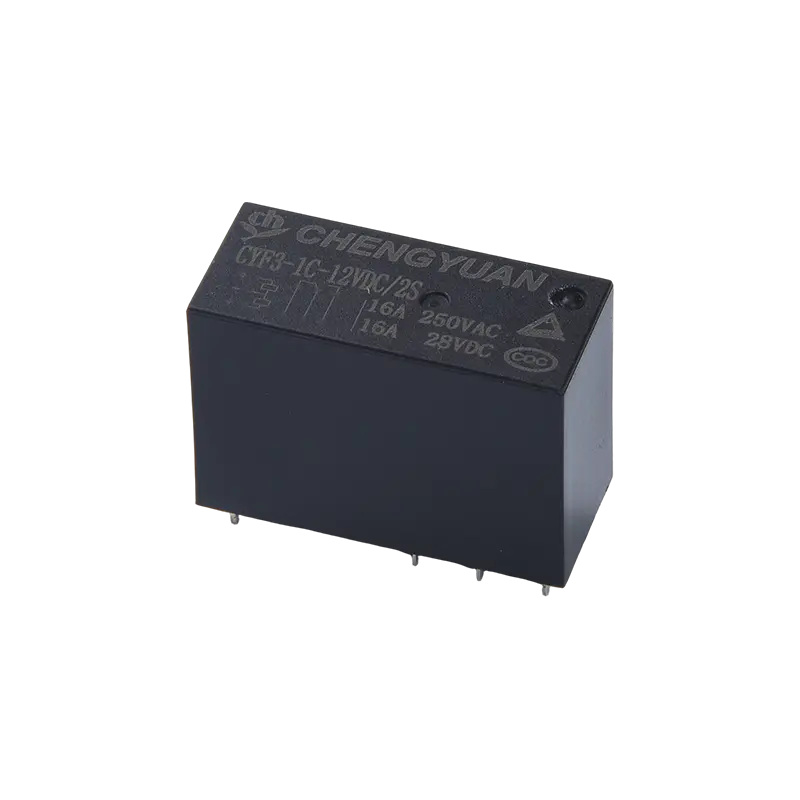

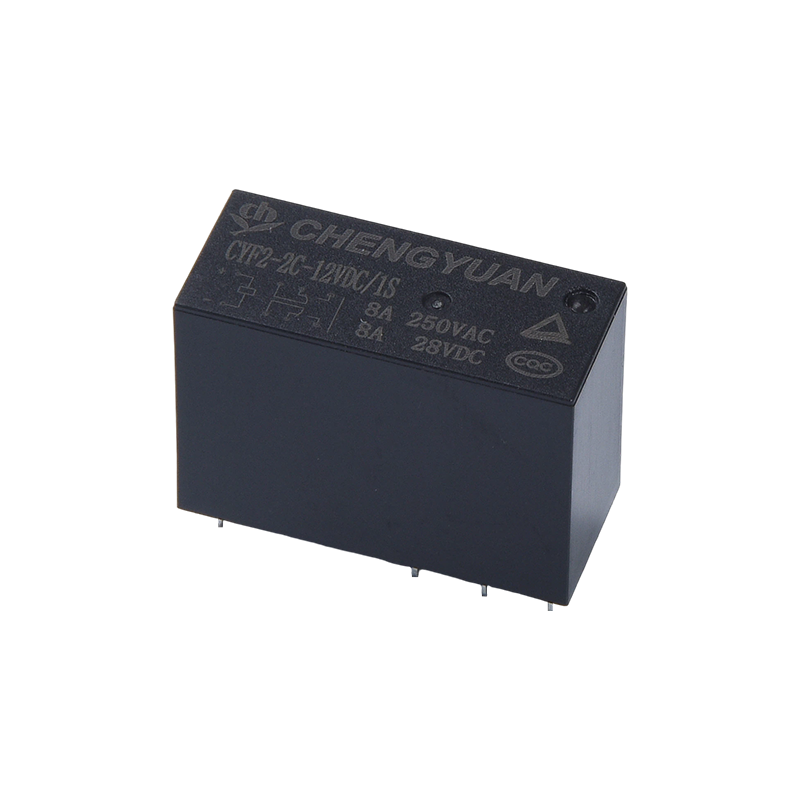

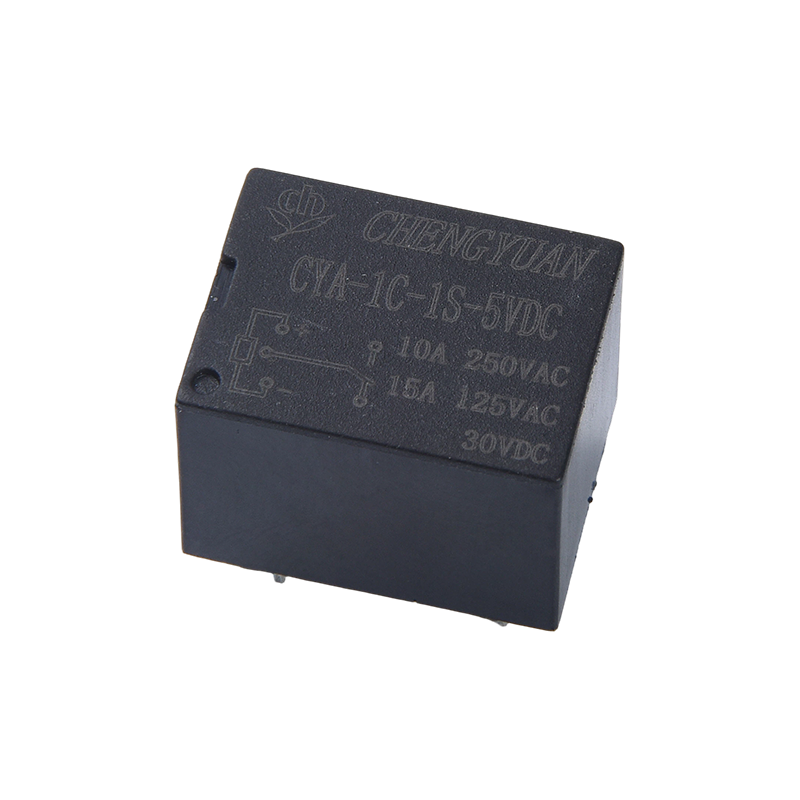

Despre Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. este o filială a fabricii de dispozitive electronice Ningbo Yinzhou Chengyuan. A fost profund implicat în producția de relee de aproape 30 de ani , compania operează ca un producător profesionist care integrează cercetare și dezvoltare, producție și vânzări de releu de blocare și componentele de comutare aferente. Principiul său de bază, „onestitatea ca bază și calitatea ca suflet”, este susținut de munca în echipă eficientă, menită să construiască o reputație pentru produse de încredere atât pe piețele interne, cât și pe cele internaționale.

Fabrica a introdus echipamente de producție automatizate, selectează materiale de înaltă calitate și aplică controale stricte ale procesului de-a lungul întregului lanț de producție pentru a susține stabilitatea și durabilitatea unităților finite. Bazat pe piața internă, compania își extinde în mod activ aspectul internațional, iar concentrarea pe calitate și servicii oneste a ajutat-o ​​să construiască recunoaștere în rândul clienților atât din țară, cât și din străinătate. Ghidat de inovația tehnologică continuă, Ningbo Chengyuan Chuangke Electronics Co., Ltd. lucrează pentru a împuternici modernizarea industrială și își propune să rămână un partener de încredere pentru organizațiile care aprovizionează soluții de relee cu blocare magnetică.

Întrebări frecvente

Î1: Cum își menține un releu de blocare poziția fără alimentare continuă?

A1: Folosește un magnet permanent sau un zăvor mecanic pentru a menține armătura pe loc după un scurt impuls de bobină, astfel încât nu este nevoie de curent continuu pentru a menține starea de contact.

Î2: Care este principalul avantaj al unui releu de blocare magnetic în sistemele alimentate cu baterii?

A2: Deoarece bobina consumă curent doar în timpul scurtului impuls de comutare, consumul de energie în standby scade dramatic în comparație cu un releu care trebuie să rămână alimentat pentru a-și menține poziția.

Î3: Un releu magnetic de blocare necesită un circuit de comandă mai complex?

R3: Da, în general, are nevoie de setarea și resetarea logicii pulsului, mai degrabă decât de un simplu semnal de bobină continuu, care adaugă o oarecare complexitate a circuitului în schimbul economiilor de energie.

Î4: Cum poate un sistem să confirme starea curentă a unui releu de blocare după o pierdere de putere?

A4: Multe modele adaugă o metodă de detectare a poziției, cum ar fi un contact auxiliar sau un semnal de feedback, astfel încât sistemul de control să poată verifica starea releului odată ce alimentarea este restabilită.

Î5: Ce factori de producție afectează cel mai mult fiabilitatea releului de blocare?

A5: Puterea constantă a magnetului permanenți, alinierea precisă a armăturii și înfășurarea controlată a bobinei sunt factorii cheie care determină cât de fiabil comută starea unui releu de blocare magnetic pe durata de viață nominală.
