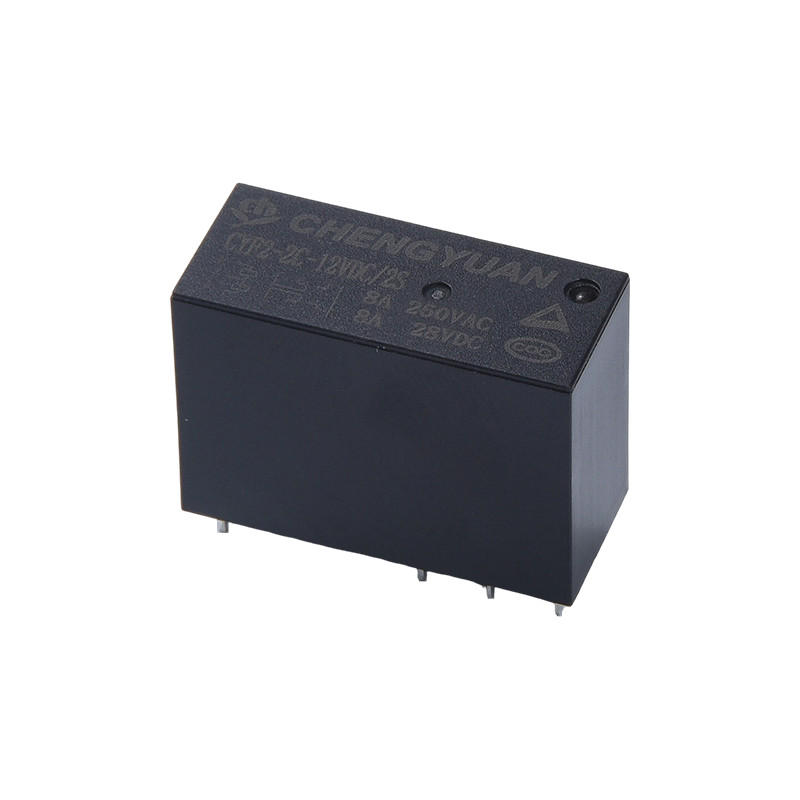

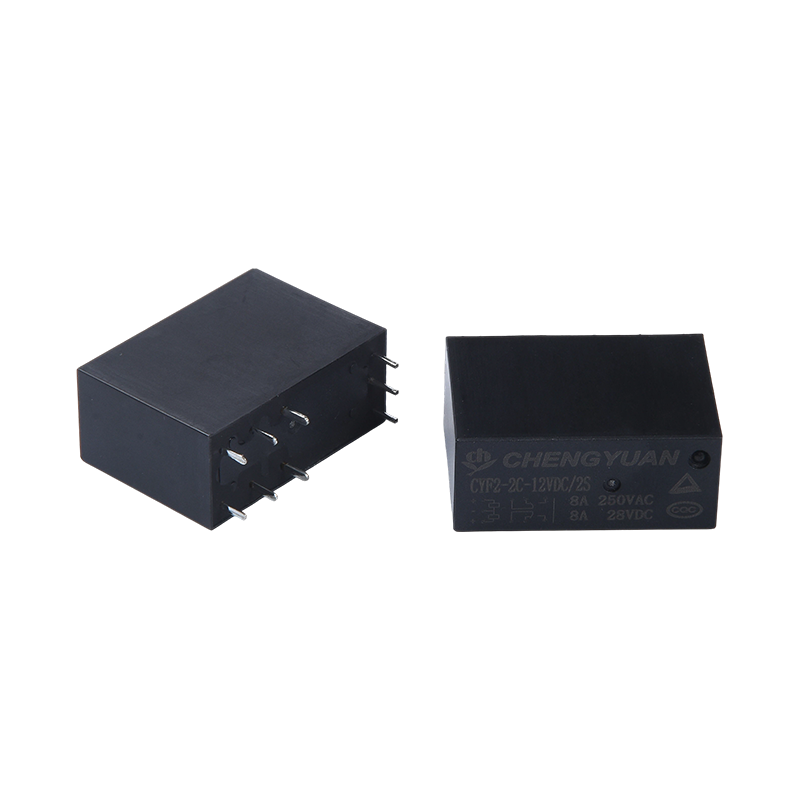

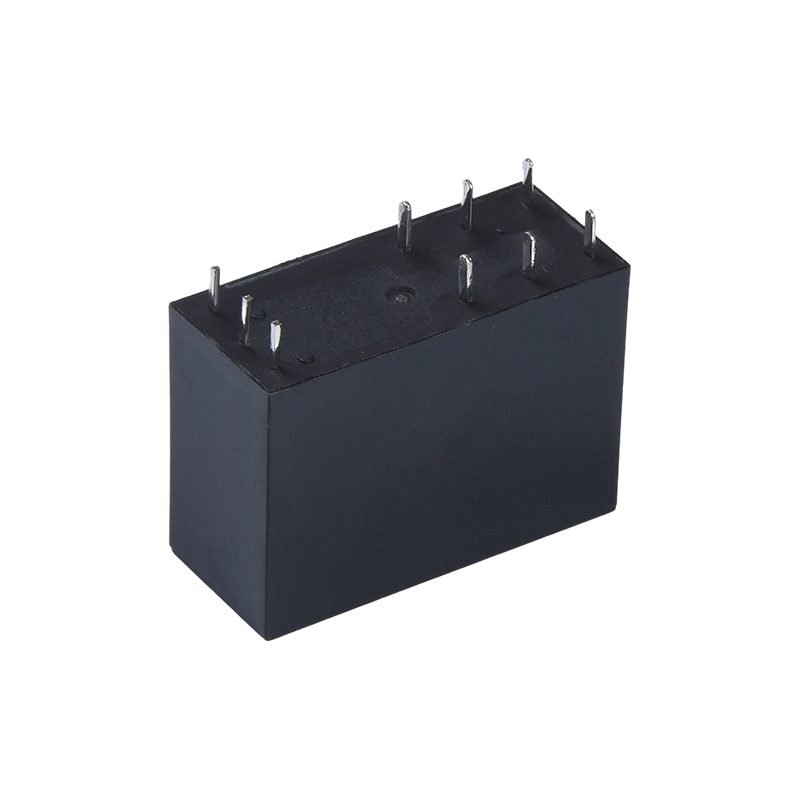

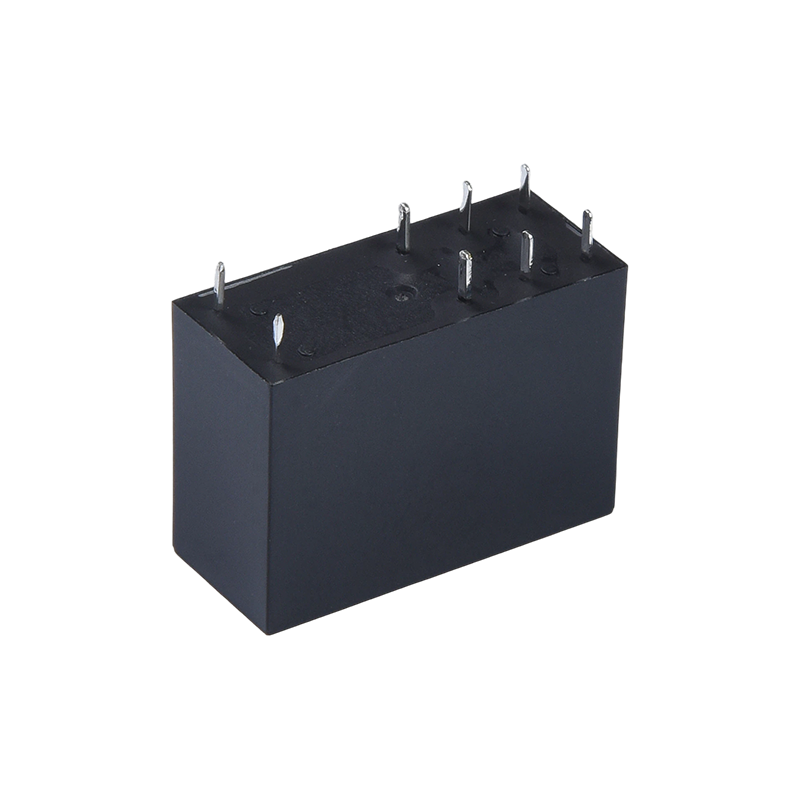

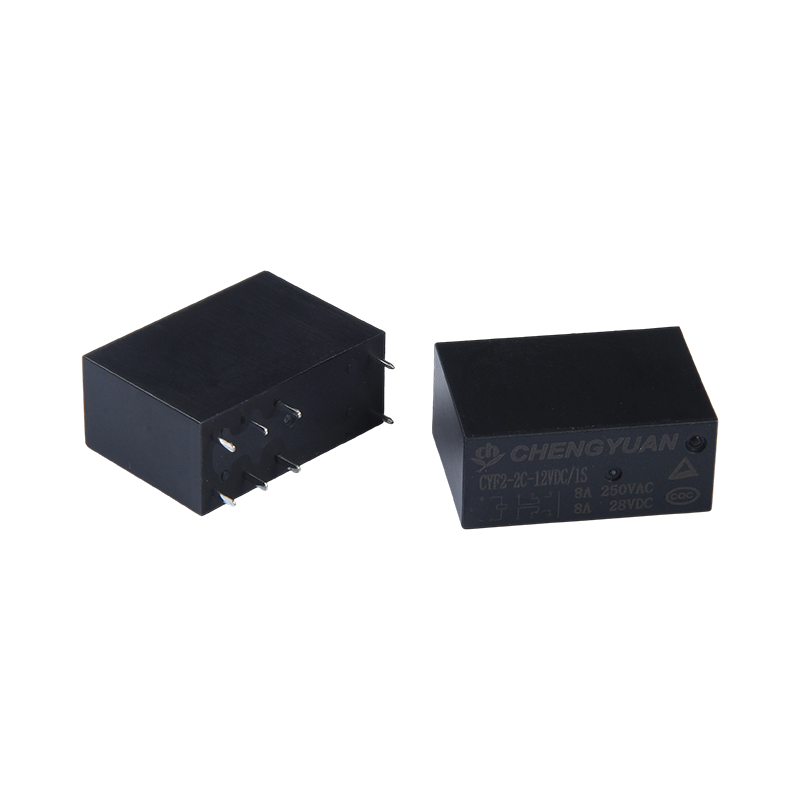

Caracteristici:
1. Funcția de blocare magnetică: folosește excitația pulsului; bobina consumă energie numai în momentul de comutare, iar starea contactului este autoblocata după oprire, reducând semnificativ consumul de energie al sistemului.
2. Comutare de sarcină mare: Contactele acceptă comutarea curentului de 8A, satisfacând nevoile de control de mare putere ale aparatelor de uz casnic, cum ar fi aparatele de aer condiționat și cuptoarele cu microunde.
3. Izolarea tensiunii de rezistență ridicată: Tensiunea de rezistență dintre bobină și contacte atinge 5000V, oferind performanțe excelente de izolare electrică și asigurând siguranța circuitului de control.
4. Design compact: Dimensiune mică și structură compactă, ideală pentru montarea de înaltă densitate pe plăci PCB.
5. Gamă largă de bobine de tensiune: Oferă diverse specificații ale bobinei de la 3VDC la 48VDC, adaptându-se la diferite tensiuni de control.
6. Certificare de siguranță: certificate TUV și CQC, conform standardelor internaționale de siguranță.
Aplicații tipice:
1. Echipament de comunicație: Folosit în stațiile de bază de comunicații și echipamentele de comutare pentru comutarea circuitelor de putere redusă și rutarea semnalului.
2. Aparate de uz casnic: Potrivit pentru aparate de aer condiționat, cuptoare cu microunde și alte echipamente ca comutator de control al energiei care economisește energie.
3. Echipament de securitate: Folosit în sistemele de alarmă de securitate și controlul accesului pentru a se asigura că starea inițială de blocare sau alarmă este menținută chiar și în cazul unei întreruperi de curent.
4. Echipament de birou: aplicat în echipamentele de automatizare de birou, cum ar fi copiatoare și imprimante, pentru a reduce consumul de energie în standby.
Date de contact
| Tip | CYA |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100 mΩ max. (la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 10A250VAC |
| Max. curent de comutare | 15A |
| Max. tensiune de comutare | 250VAC |
| Max. puterea de comutare | 2500VA |
| Min. comutare sarcină | 6V 1A |
Caracteristici
| Timp de funcționare (la tensiunea nominală a bobinei) | 8 ms Max. ( Fără diodă) |
| Timpul de eliberare | 5 ms Max. ( Fără diodă) |
| Rezistență la izolație | Min 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 750VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 1500VAC, 50/60Hz timp de 1 minut |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min |
| Distructiv | 10G Min |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10.000.000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 100.000 ops.(la temperatura camerei) |
| Temperatura mediului ambiant | -40℃~ 85℃( fără condens) |
| Greutate | Aproximativ 8,5 g |
Date bobine (la 20℃)
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 3 | 120 | 25 | Aproximativ 0,36 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Datele prezentate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.
Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)
Curbe caracteristice
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tip: CYA
2: Number of Poles: 1-1Pole
3: Contact Arrangement: C From C ; H Din A ; B Din B
4: Tensiune nominală: 3,5,6,9,12,18,24,48VDC
5: Enclosure Color: T -White; H-Negru; L-Blue 6:Coil Power: D-0.45W L-0.36W
7: Protective Construction: S-Flux proofed,
SH- Tip sigilat lavabil
8: Special Parameter: Nil-Standard type
Letter or number-Special requirement
(1): Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
(2): Nu se recomandă curățarea cu apă sau prelucrarea suprafețelor după ce releele rezistente la flux sunt asamblate pe PCB.
(3): Cerințele specifice clientului (XX) vor fi evaluate de compania noastră și apoi marcate cu simboluri caracteristice.
