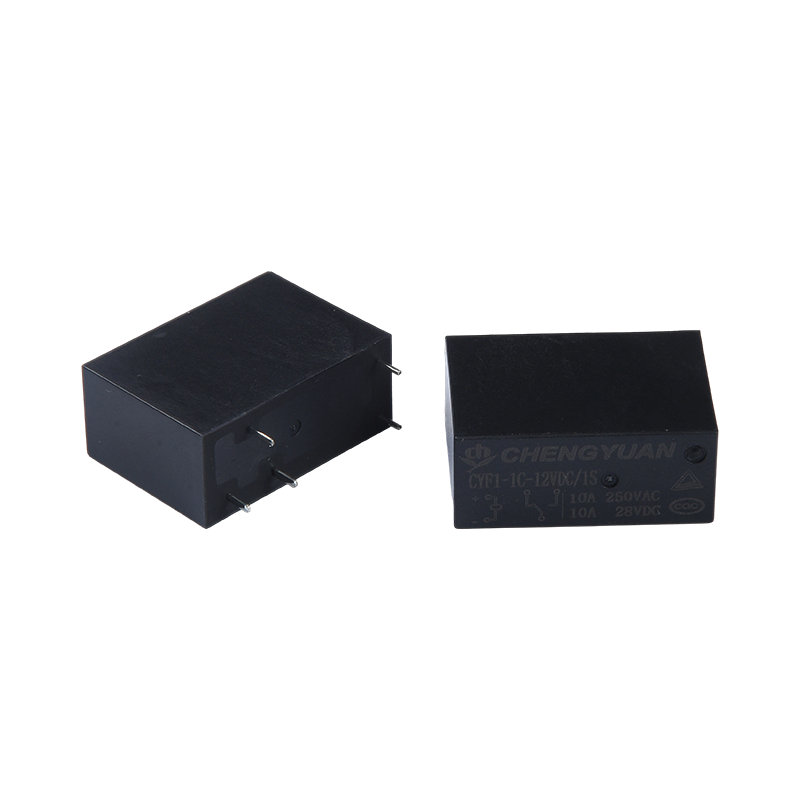

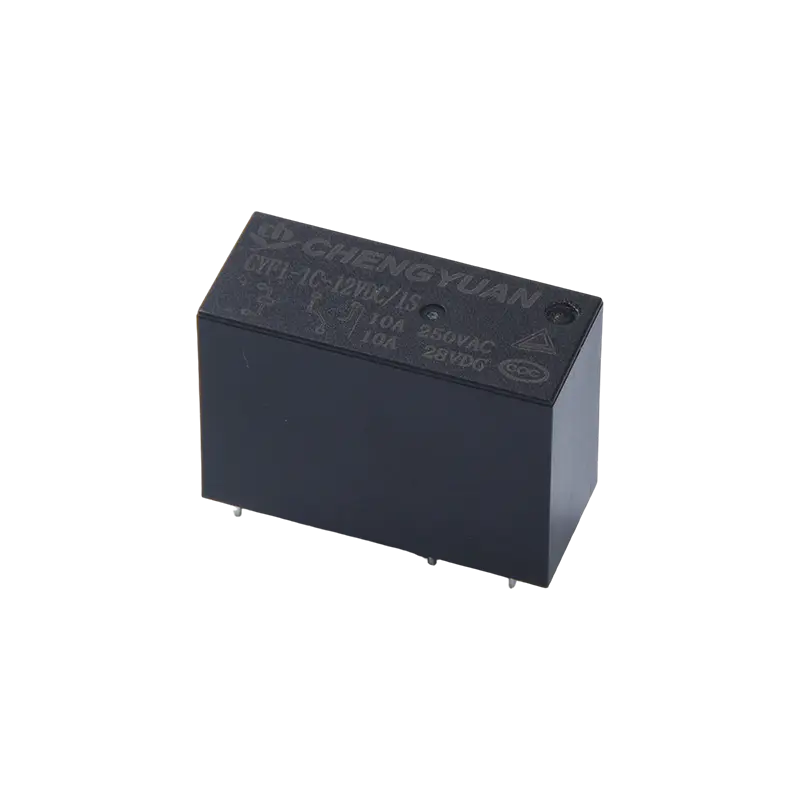

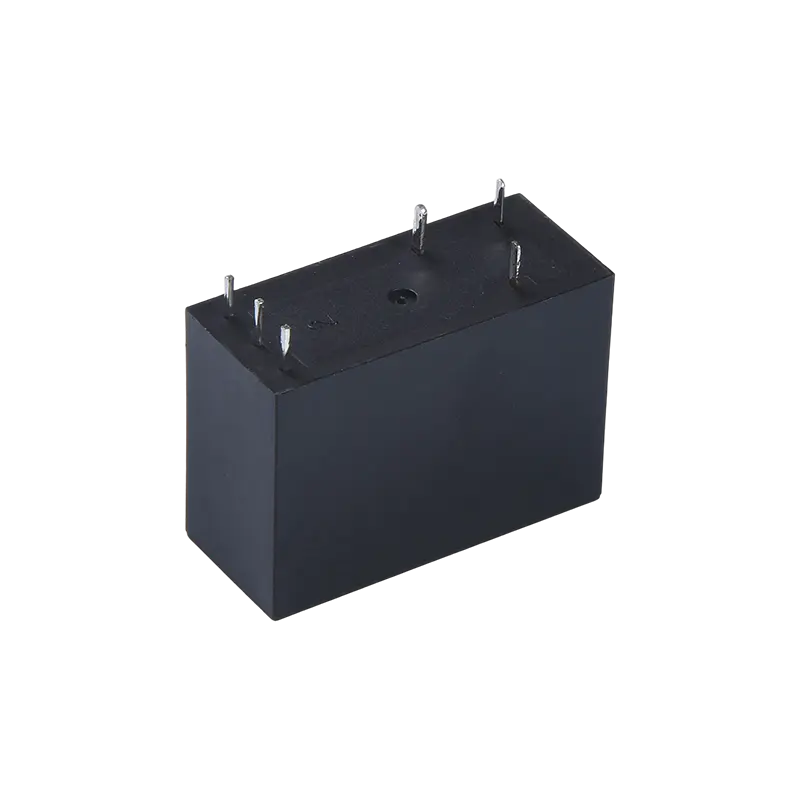

Avantajele produsului:
• Consum de energie static zero: Utilizând principiul blocării magnetice, starea contactului este menținută fără alimentare continuă după activare, reducând semnificativ consumul de energie în standby al sistemului.
• Încărcare mare, Design compact: Realizează o capacitate maximă de comutare a contactelor de 16A într-un pachet ultra-mic, oferind densitate mare de putere și economisind spațiu pe PCB.
• Memorie stare de oprire: Poziția contactului rămâne neschimbată după pană de curent, iar starea inițială este menținută fără a conduce la restabilirea alimentării, potrivită pentru circuite de rezervă sau interblocări de siguranță.
Caracteristici:
• Capacitate maximă de comutare a contactelor de 16 A
• Disponibil în configurații de contact comutator unipolar și bipolar
• Dimensiuni ultra-mice, pini PCB standard
• Disponibil în tipuri sigilate și rezistente la flux
• Produs prietenos cu mediul (conform ROHS)
• Dimensiuni: (28,9*12,6*20,6)mm
Aplicatii principale:
• Contoare inteligente și management al energiei: Folosit pentru controlul comutării de la distanță în contoare preplătite și întrerupătoare inteligente, obținând un consum redus de energie prin blocarea magnetică.
• Aparate de economisire a energiei: Integrate în controlul principal al puterii aparatelor, cum ar fi aparatele de aer condiționat și încălzitoarele de apă, pentru a reduce consumul de energie în standby și pentru a îndeplini standardele de eficiență energetică.
• Surse de energie neîntreruptibilă și stocare a energiei: Folosit în circuitele de comutare de ieșire ale UPS-urilor și invertoarelor fotovoltaice, asigurând continuitatea sistemului prin menținerea stării în timpul întreruperilor de curent.
• Sisteme de siguranță și protecție împotriva incendiilor: utilizate în sistemele de alarmă și circuitele de control al iluminatului de urgență pentru a asigura starea fiabilă a comutatorului în timpul întreruperilor bruște de curent.
Parametrii de contact
| Configurare contact | 1A/1C | 2A/2C |
| Rezistența de contact | < 50mΩ (1A 6VDC) |
| Material de contact | AgSnO₂, AgCdO |
| Sarcina contactului (rezistiv) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Tensiune maximă de comutare | 250VAC / 28VDC |
| Curent de comutare maxim | 20A/16A/10A | 8A/5A |
| Putere maximă de comutare | 5000VA/480W | 1200VA/150W |
| Durabilitate mecanică | 1×10⁷ cicluri |
| Durabilitate electrică | 1×10⁵ cicluri |
Parametrii bobinei
| Puterea nominală a bobinei - | Bobina simplă 540mW |
| Dual Coil ≦1W (Puterea variază în funcție de specificație) |
| Creșterea temperaturii bobinei | 26°C (47°F) la tensiunea nominală |
| Temperatura maxima | 130°C (266°F) |
Tabelul cu specificațiile bobinei
| Tensiune nominală (VDC) | Setare/Resetare tensiune (VDC) | Lățimea impulsului (ms) | Rezistență dublă bobină (Ω±10%) | Rezistența unei singure bobine (Ω±10%) |
| Bobina 1 | Bobina 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Parametri de performanță
| Rezistenta de izolare | 100MΩ (500VDC) |
| Tensiune de rezistență dielectrică | Între contact și bobină | 5000VAC timp de 1 min |
| Între Contacte deschise | 750VAC timp de 1 min |
| Timp de funcționare (la tensiunea nominală) | ≤10ms |
| Timp de eliberare (la tensiunea nominală) | ≤5ms |
| Șoc | Stabilitate | 100 m/s² (10 g) |
| Puterea | 1000 m/s² (100 g) |
| Vibrație | 10Hz~55Hz, amplitudine dublă de 1,5 mm |
| Umiditate | 35%~85% RH |
| Interval de temperatură | -40°C ~ 85°C |
| Tip terminal | tip PCB |
| Greutate | Aproximativ 10g |
| Tip ambalaj | Tip sigilat cu plastic, tip rezistent la lipire |
Certificari de siguranta
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Exemplu de marca de comandă
Releu model CYF
Tensiunea bobinei 5 6 9 12 18 24 48 VDC
Formular de contact 1A: un grup de normal deschis, 1C: un grup de conversie, 2A: două grupuri de normal deschis, 2C două grupuri de conversie
Forma bobină 1S: bobina simplă 2S: bobina dublă
Material de contact T: AgSnO2, Nici unul: AgCdO
Observații: (1) Într-un mediu care conține gaze nocive, cum ar fi H2S, SO2, NO2 etc., se recomandă utilizarea produselor sigilate cu plastic și vă rugăm să efectuați teste și confirmare în utilizarea efectivă; atunci când nu este necesară curățarea generală, se recomandă
Se recomandă să se acorde prioritate produselor rezistente la flux;
- Acest produs este un produs ecologic. Vă rugăm să marcați numărul caracteristicii corespunzător atunci când comandați, unde (551) indică conformitatea RoHS (contactele conțin cadmiu) și (555) indică conformitatea RoHS (persoanele de contact nu conțin cadmiu).
Schema de conexiuni, unitate de dimensiune a orificiului de montare: mm
(1) Toleranțele dimensionale nu sunt specificate pentru unele dimensiuni exterioare ale produsului. Când dimensiunile exterioare sunt ≤1mm, toleranța este de ±0,2mm; când dimensiunile exterioare sunt între 1 ~ 5 mm, toleranța este de ± 0,3 mm.
Când dimensiunea totală este > 5 mm, toleranța este de ± 0,4 mm;
(2) Dimensiunile orificiului de montare fără toleranță dimensională sunt ± 0,1 mm.
Lucruri de reținut:
- Starea din fabrică a releului de blocare magnetică este starea de resetare, dar din cauza unor factori precum impactul în timpul transportului sau instalării releului, acesta se poate schimba în starea de acțiune. Prin urmare, atunci când utilizați (sursa de alimentare
Când este conectat, vă rugăm să îl resetați la starea de acțiune sau să resetați starea după cum este necesar.
- Pentru a se asigura că releul de blocare magnetic acționează sau se resetează, tensiunea de excitație aplicată bobinei trebuie să atingă tensiunea nominală, iar lățimea impulsului trebuie să fie mai mare de 5 ori timpul de acțiune sau de resetare. Nu
Când aplicați tensiune bobinelor de acțiune și resetare, nu aplicați tensiune bobinelor pentru o perioadă lungă de timp (mai mult de 1 minut).
- În timpul transportului, depozitării și aplicării produsului, vă rugăm să păstrați produsul departe de câmpurile magnetice puternice pentru a evita modificări ale tensiunii de funcționare și ale tensiunii de resetare.
