I. Structura produsului și caracteristicile de instalare
1. Structura de bază: Adoptă o structură de blocare magnetică, asigurându-se că starea curentă este menținută chiar și după ce puterea este îndepărtată de la capătul de control, realizând comutarea cu putere zero.
2. Caracteristici de instalare: Dimensiuni mici, potrivite pentru scenarii de instalare de înaltă densitate, economisind în mod eficient spațiul pe placa PCB;
3. Adaptabil la asamblarea automată: Designul structural este compatibil cu procesele standard de instalare, facilitând asamblarea în masă și îmbunătățind eficiența producției.
II. Scenarii aplicabile
1. Echipament de comunicație: Potrivit pentru comutarea și controlul circuitelor în diferite dispozitive de comunicație, asigurând o transmisie stabilă a semnalului;
2. Echipament de securitate: Potrivit pentru monitorizarea securității, sisteme de alarmă și alte echipamente de securitate, asigurând o funcționare sigură cu fiabilitatea ridicată și rezistența la tensiune.
3. Echipament de birou: Folosit pentru controlul circuitului intern în echipamentele de birou, cum ar fi imprimante și copiatoare;
4. Aparate electrocasnice: potrivite pentru controlul sarcinii și comutarea circuitelor în aparatele electrocasnice, cum ar fi aparatele de aer condiționat și cuptoarele cu microunde.
III. Avantajele de bază
1. Capacitate mare de sarcină: capacitate de comutare de contact de 17A, potrivită pentru nevoile de control al echipamentelor de putere medie și mare, cu o gamă mai largă de aplicații;
2. Rezistență de înaltă tensiune: rezistență la tensiune de 5000V, îmbunătățind siguranța în medii de circuit complexe;
3. Instalare flexibilă: Dimensiune mică pentru instalare de mare densitate, economisind spațiu interior;
4. Consum redus de energie și reținere pe termen lung: Structura de blocare magnetică realizează comutarea cu putere zero și menținerea stării pe termen lung, reducând consumul de energie.
5. Certificare autorizată: certificate TUV și CQC, reducând riscul de defecțiune și îmbunătățind fiabilitatea.
Date de contact
| Tip | CYA |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100 mΩ max. (la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 10A250VAC |
| Max. curent de comutare | 15A |
| Max. tensiune de comutare | 250VAC |
| Max. puterea de comutare | 2500VA |
| Min. comutare sarcină | 6V 1A |
Caracteristici
| Timp de funcționare (la tensiunea nominală a bobinei) | 8 ms Max. ( Fără diodă) |
| Timp de eliberare | 5 ms Max. ( Fără diodă) |
| Rezistență la izolație | Min 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 750VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 1500VAC, 50/60Hz timp de 1 minut |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min |
| Distructiv | 10G Min |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10.000.000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 100.000 ops.(la temperatura camerei) |
| Temperatura mediului ambiant | -40℃~ 85℃( fără condens) |
| Greutate | Aproximativ 8,5 g |
Date bobine (la 20℃)
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 3 | 120 | 25 | Aproximativ 0,36 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Datele prezentate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

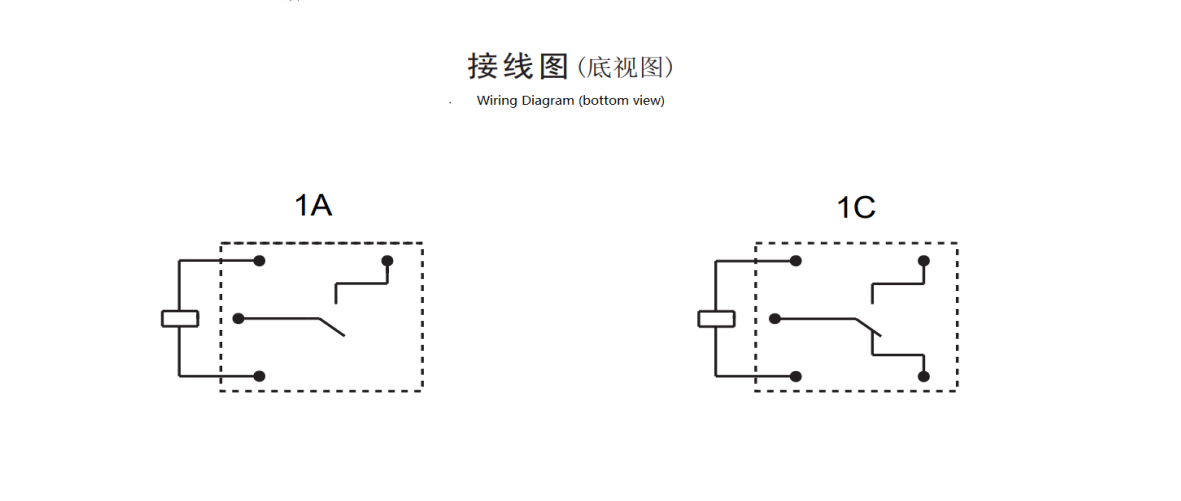

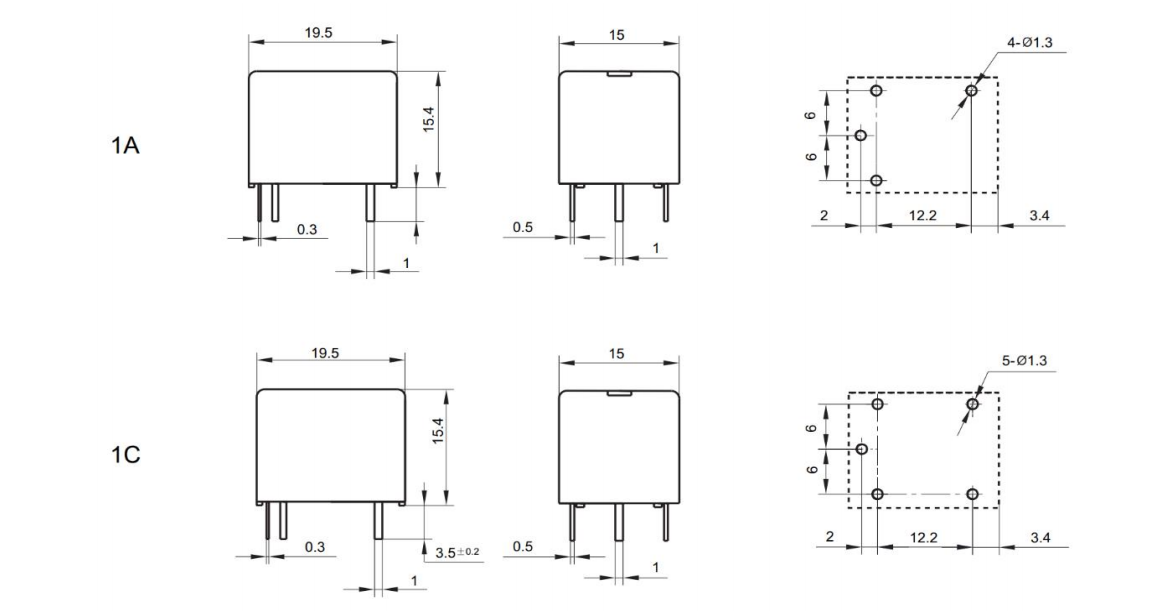

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

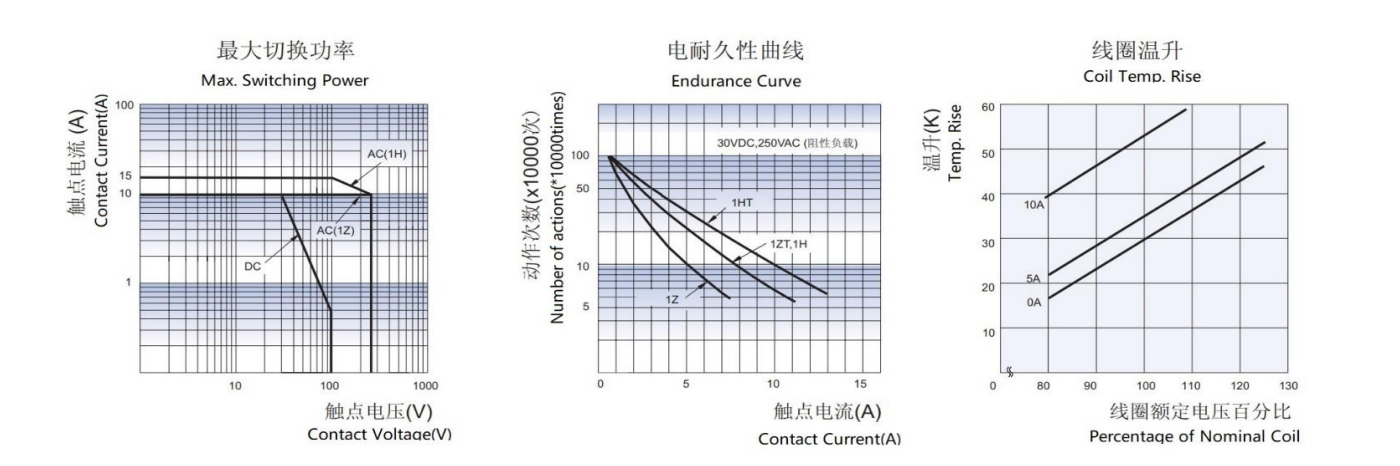

Curbe caracteristice
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tip: CYA
2: Număr de poli: 1-1Pol
3: Aranjament de contact: C De la C ; H Din A ; B Din B
4: Tensiune nominală: 3,5,6,9,12,18,24,48VDC
5: Culoare carcasă: T -Alb; H-Negru; L-albastru 6: Putere bobină: D-0,45 W L-0,36 W
7: Construcție de protecție: rezistentă la S-Flux,
SH- Tip sigilat lavabil
8: Parametru special: Nil-Standard type
Literă sau număr - Cerință specială
(1): Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
(2): Nu se recomandă curățarea cu apă sau prelucrarea suprafețelor după ce releele rezistente la flux sunt asamblate pe PCB.
(3): Cerințele specifice clientului (XX) vor fi evaluate de compania noastră și apoi marcate cu simboluri caracteristice.
