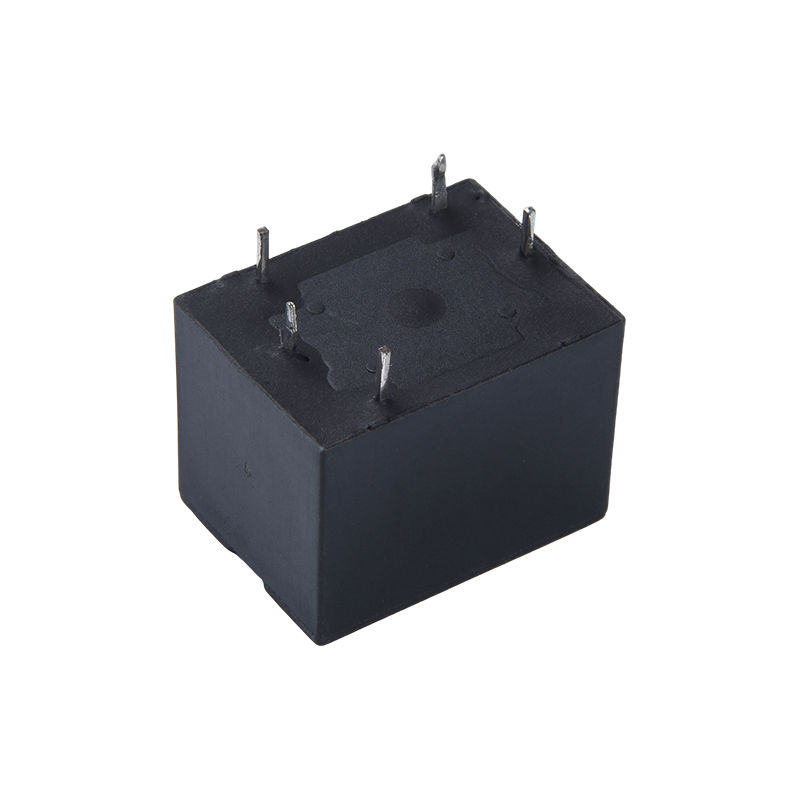

I. Caracteristici
1. Formular de contact: Oferă un formular de contact normal deschis și unul cu schimbare pentru a îndeplini cerințele diferite de proiectare a circuitului.

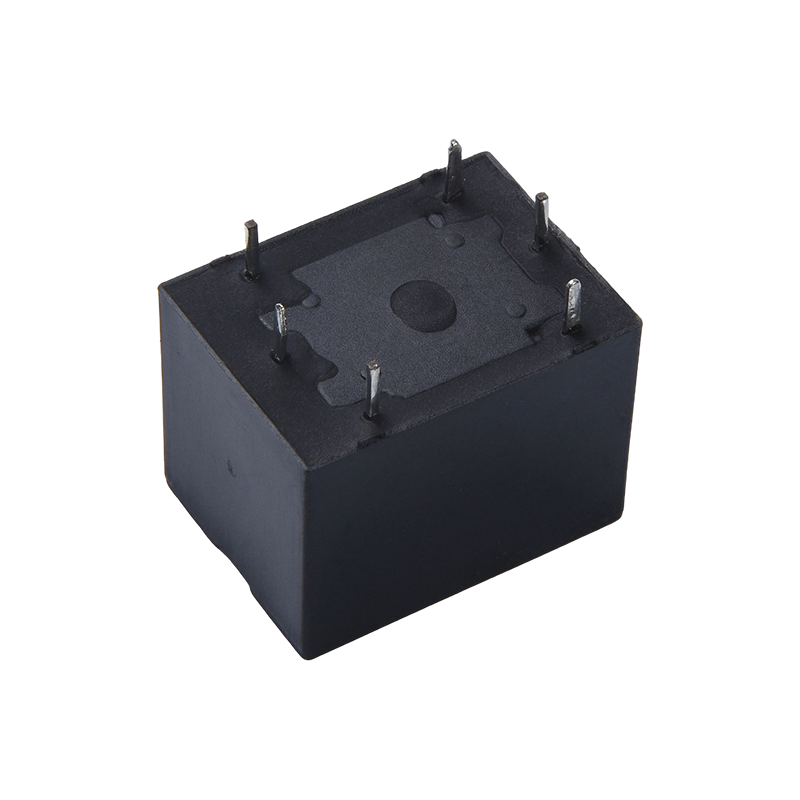

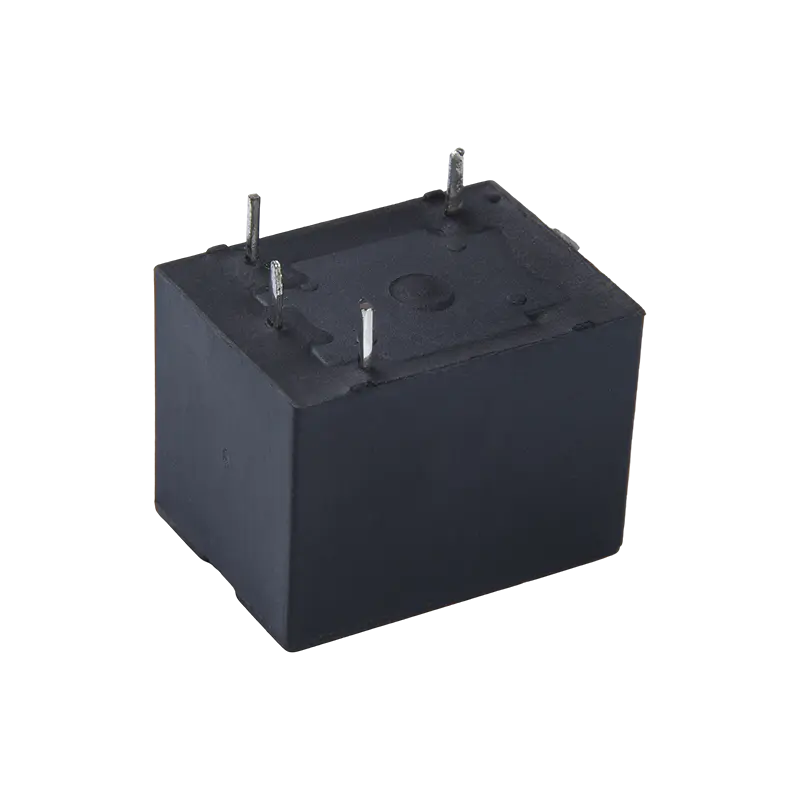

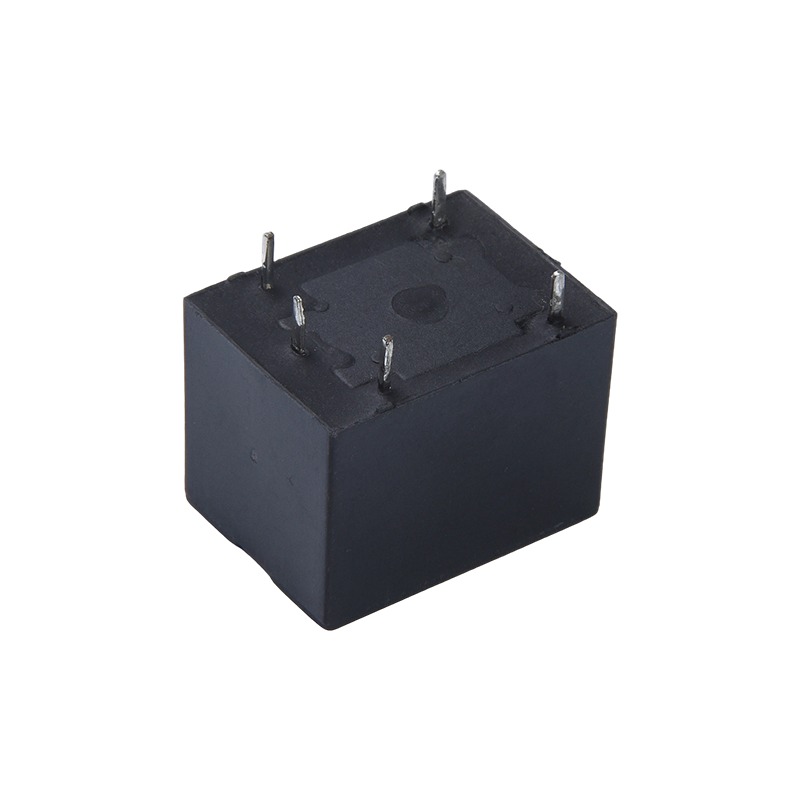

2. Caracteristici de instalare: Utilizează pini standard pentru placa de circuit imprimat pentru montarea ușoară a PCB-ului, potrivite pentru procesele de asamblare automată;
3. Opțiuni de ambalare: Sunt disponibile două opțiuni de ambalare: sigilat cu plastic și rezistent la lipire, pentru a se potrivi diferitelor cerințe de mediu.
4. Structura de bază: folosește o structură de blocare magnetică cu o singură bobină sau cu dublă bobină pentru a asigura menținerea stării pe termen lung după o întrerupere a curentului.
II. Funcții de bază și scenarii aplicabile
1. Funcția de bază: Realizează comutarea circuitului cu putere zero, asigură comutarea automată și izolarea semnalului și menține starea curentă după ce puterea de control este oprită, potrivite pentru aplicații de păstrare pe termen lung.
2. Câmpul rețelei inteligente: aplicabil scenariilor precum contorizarea energiei electrice și comutatoarele cu telecomandă, permițând un control precis și cu putere redusă;
3. Câmp de energie nou: Poate fi utilizat în echipamente noi de energie, cum ar fi invertoarele solare, asigurând o stare stabilă a circuitului.
4. Domenii industriale și casnice: potrivit pentru automatizări industriale, case inteligente, controlul luminii și alte scenarii;
5. Câmp de instrumentare: Aplicabil la legăturile de control al circuitului diferitelor instrumente și contoare. III. Utilizarea avantajelor de bază
1. Consum de energie zero Avantaj: Menține starea curentă după o întrerupere a curentului, realizând comutarea cu consum de energie zero, potrivit pentru aplicații cu putere redusă.
2. Capacitate mare de comutare a contactului: sarcină de comutare a contactului 15A, potrivită pentru nevoile de control de putere medie și mare;
3. Instalare și selecție flexibile: dimensiuni ultra-mice, pini PCB standard și opțiuni multiple de pachet, potrivite pentru instalare densă și diferite medii;
4. Respectarea mediului: Respectă standardele RoHS, îndeplinind cerințele pentru produse ecologice;
5. Specificitate puternică a scenei: potrivit în special pentru scenarii de control de la distanță și întreținere pe termen lung, cu versatilitate și caracter practic remarcabile.
Parametrii de contact
| Configurare contact | 1A | 1C |
| Rezistența de contact | 100mΩ (1A 6VDC) |
| Material de contact | AgSnO2, AgCdO |
| Sarcina contactului (rezistiv) | 10A 277VAC/28VDC |
| Tensiune maximă de comutare | 277VAC / 30VDC |
| Curent de comutare maxim | 15A | 10A |
| Putere maximă de comutare | 2500VA |
| Durabilitate mecanică | 1×10⁷ cicluri |
| Durabilitate electrică | 5×10⁴ cicluri |
| Parametru | Caietul de sarcini |
| Rezistenta de izolare | 100MΩ (500VDC) |
| Tensiune de rezistență dielectrică | Între contact și bobină | 1500VAC timp de 1 min |
| Între Contacte deschise | 750VAC timp de 1 min |
| Timp de funcționare (la tensiunea nominală) | ≤5ms |
| Timp de eliberare (la tensiunea nominală) | ≤5ms |
| Șoc | Stabilitate | 100 m/s² (10 g) |
| | Puterea | 1000 m/s² (100 g) |
| Vibrație | 10Hz~55Hz, amplitudine dublă de 1,5 mm |
| Umiditate | 35%~85% RH |
| Interval de temperatură | -40°C ~ 85°C |
| Tip terminal | tip PCB |
| Greutate | Aproximativ 10g |
| Tip ambalaj | Tip sigilat cu plastic, tip rezistent la lipire |
Note:
(1) Toate valorile de mai sus sunt valori inițiale;
Releu Shengyuan
Parametrii bobinei
| Putere nominală a bobinei | Bobina simplă ≤550mW |
| Dual Coil ≤750mW |
Tabel cu specificații bobine 23℃
| Tensiune nominală (VDC) | Setare/Resetare tensiune (VDC) | Lățimea impulsului (ms) | Rezistență dublă bobină (Ω±10%) | Rezistența unei singure bobine (Ω±10%) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9,00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Certificari de siguranta
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
| 1C | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |

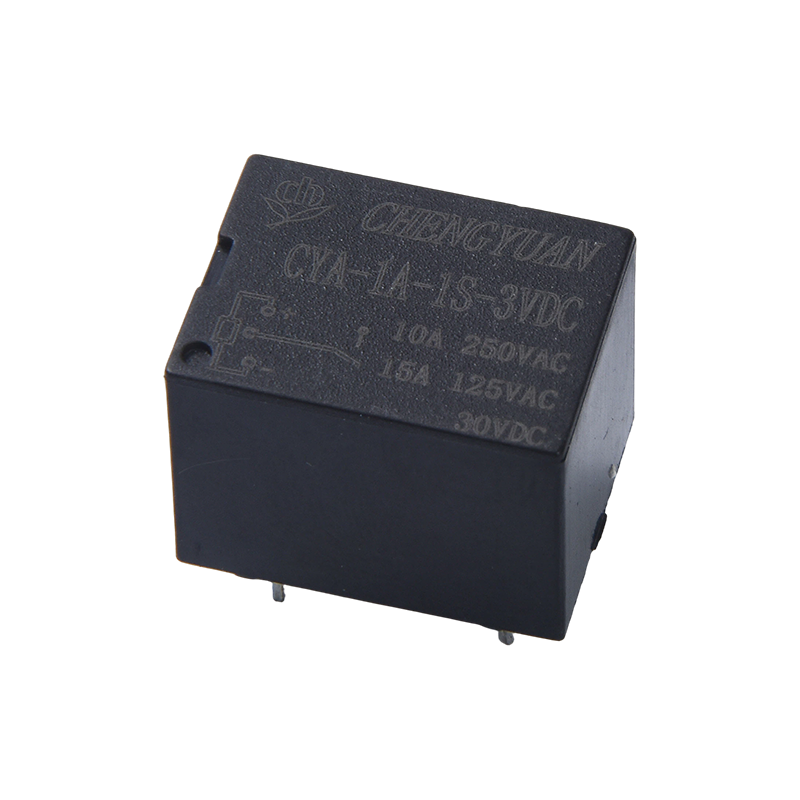

Exemplu de marca de comandă

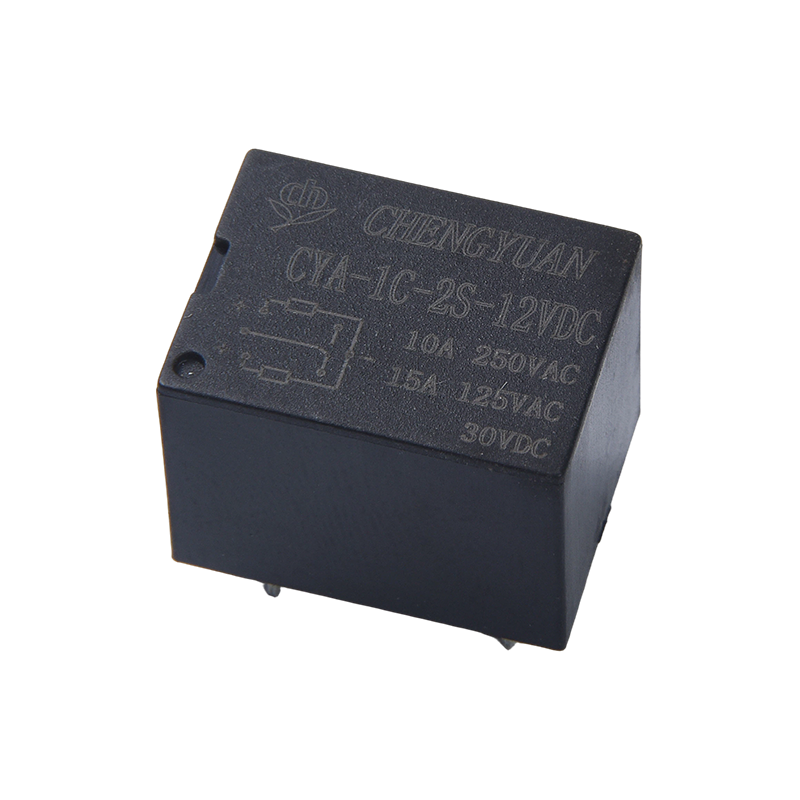

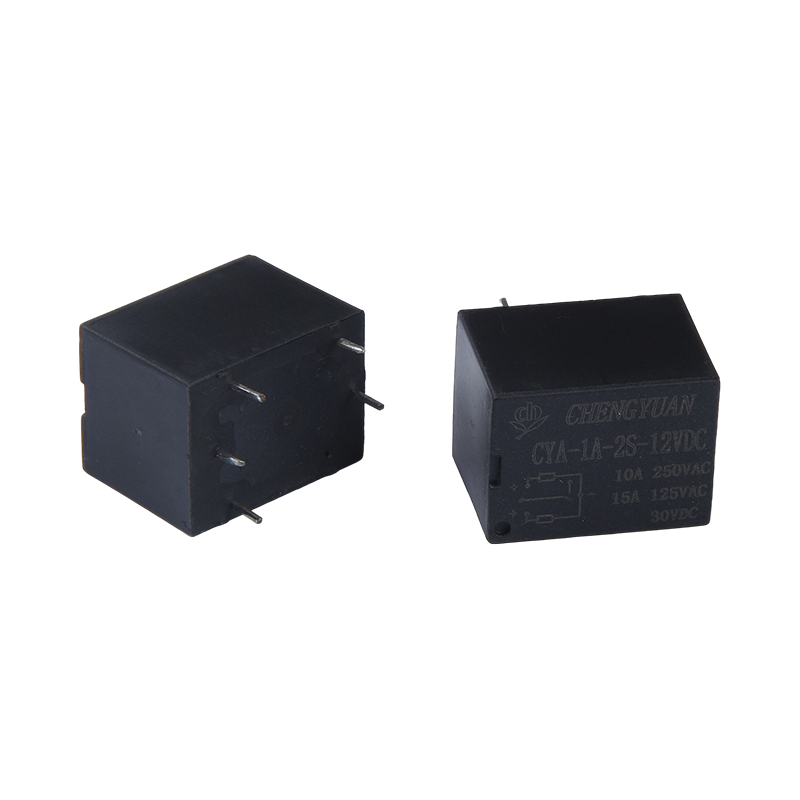

Model releu(1)CYA
Tensiune bobina 3 5 6 9 12 18 24 48VDC

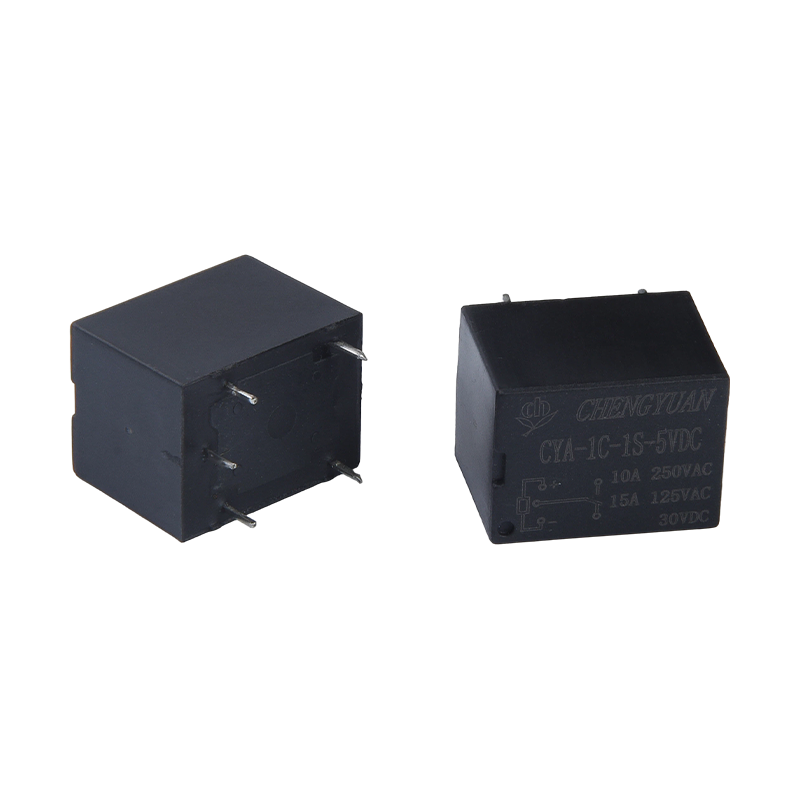

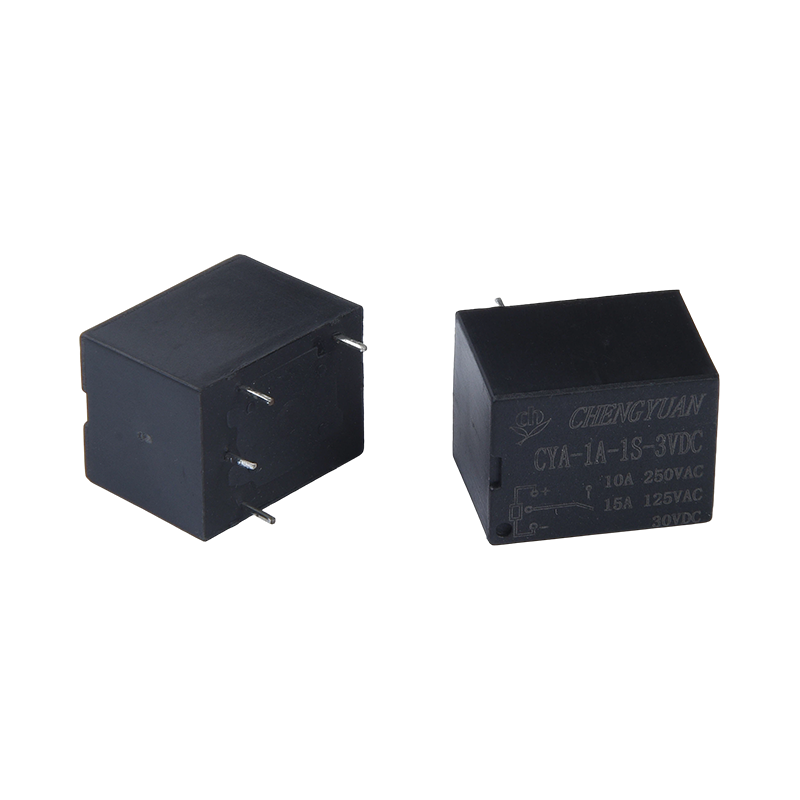

Formular de contact 1A: Un set de normal deschis 1C: Un set de comutare

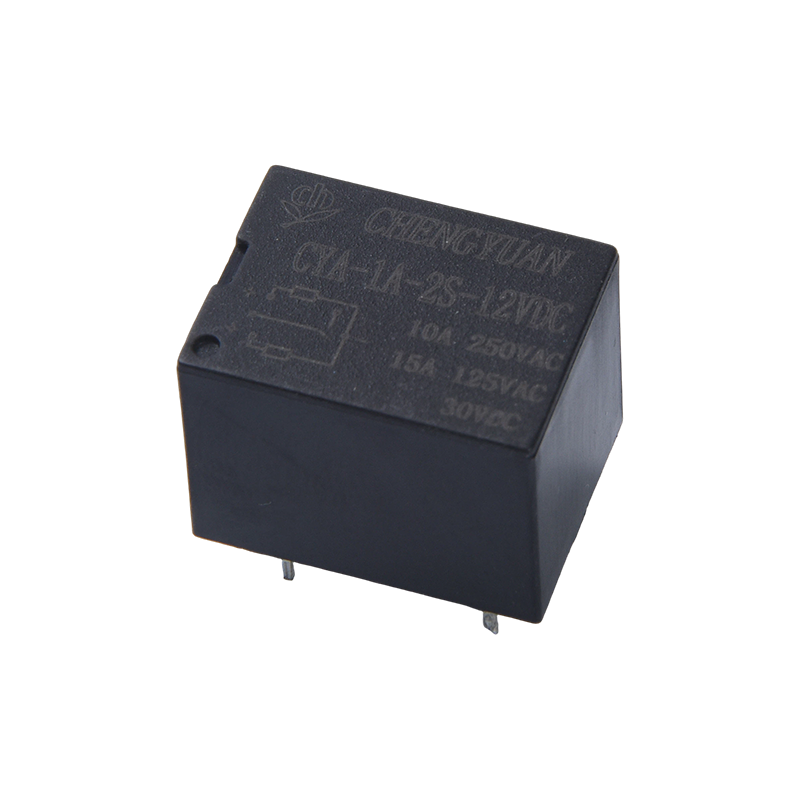

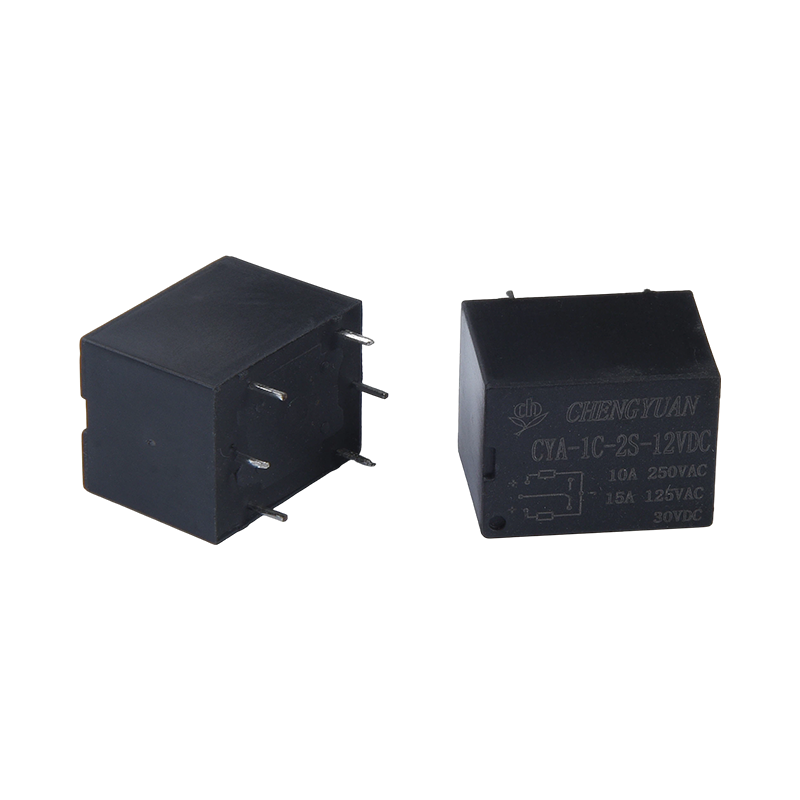

Forma bobină 1S: bobina simplă 2S: bobina dublă
Material de contact T: AgSnO2, Nici unul: AgCdO
Observații: (1) Într-un mediu care conține gaze nocive, cum ar fi H2S, SO2, NO2 etc., se recomandă utilizarea produselor sigilate cu plastic și vă rugăm să efectuați teste și confirmare în utilizarea efectivă; când nu este necesară curățarea generală, se recomandă
Se recomandă să se acorde prioritate produselor rezistente la flux;
(2) Acest produs este un produs ecologic. Vă rugăm să marcați numărul caracteristicii corespunzător atunci când comandați, unde (551) indică conformitatea RoHS (contactele conțin cadmiu) și (555) indică conformitatea RoHS (persoanele de contact nu conțin cadmiu).
