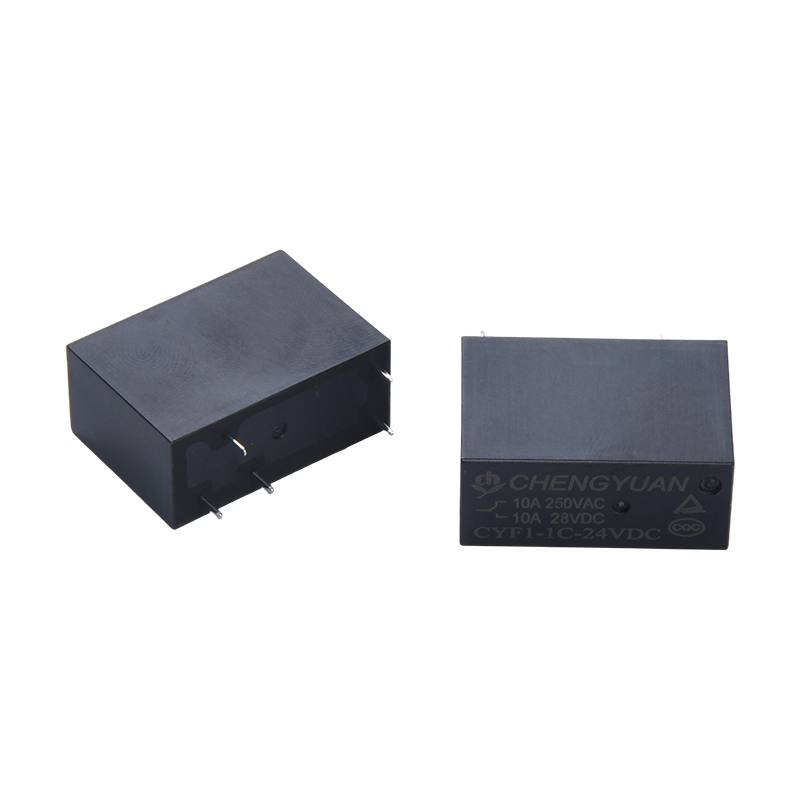

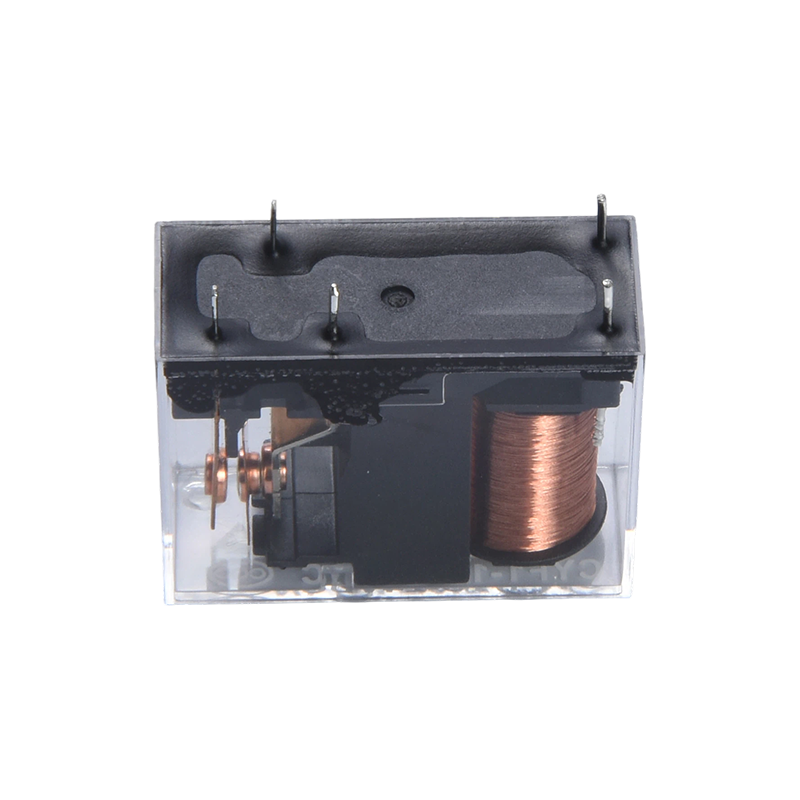

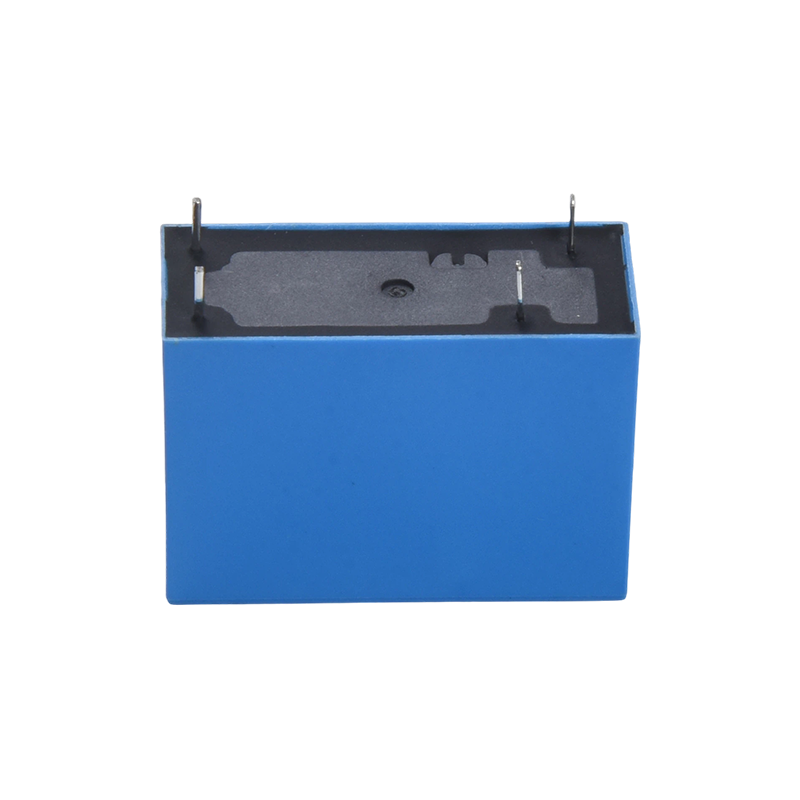

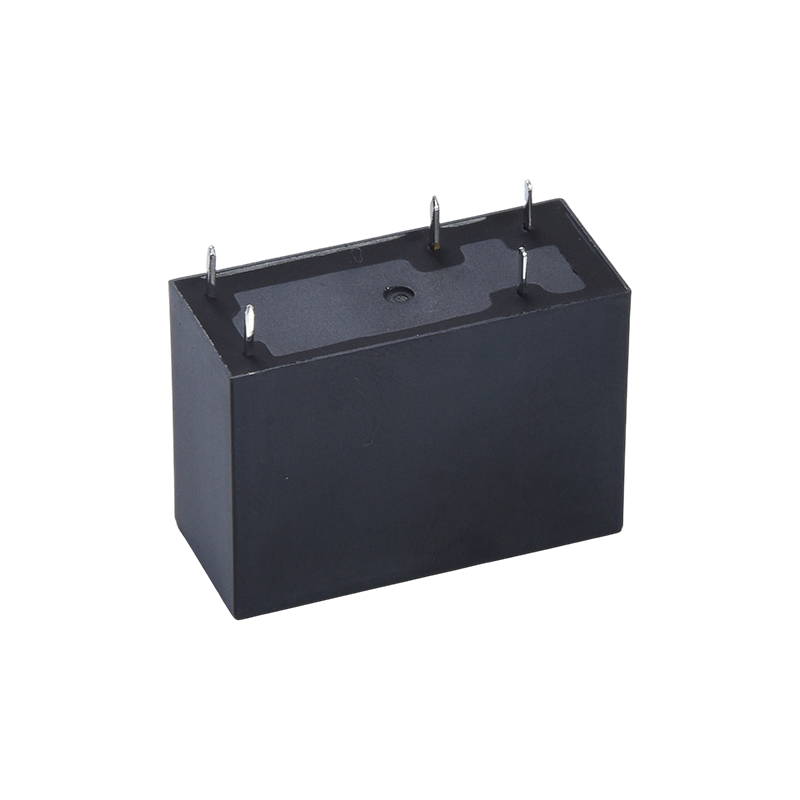

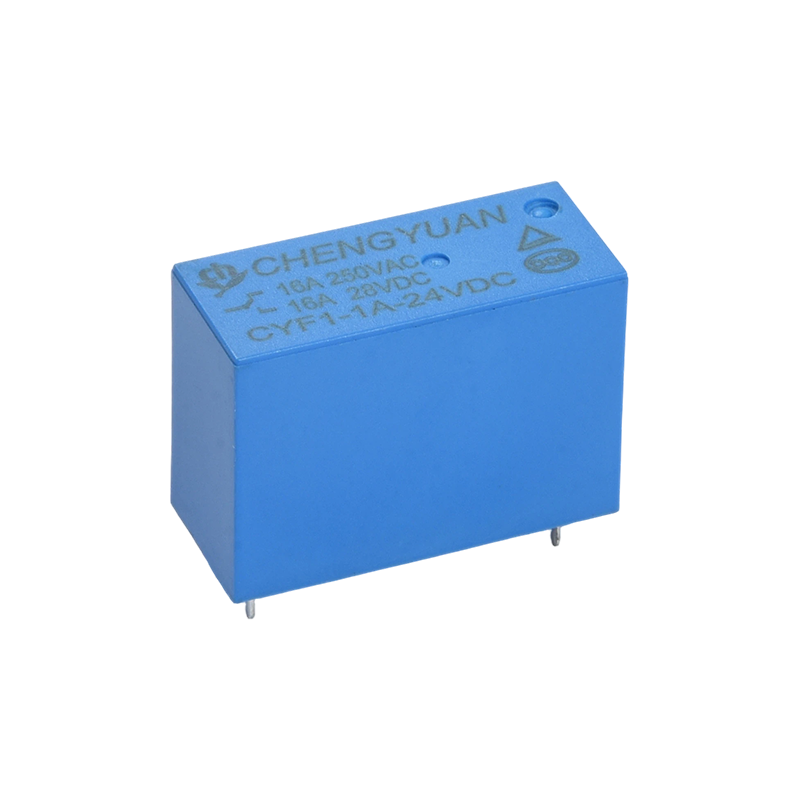

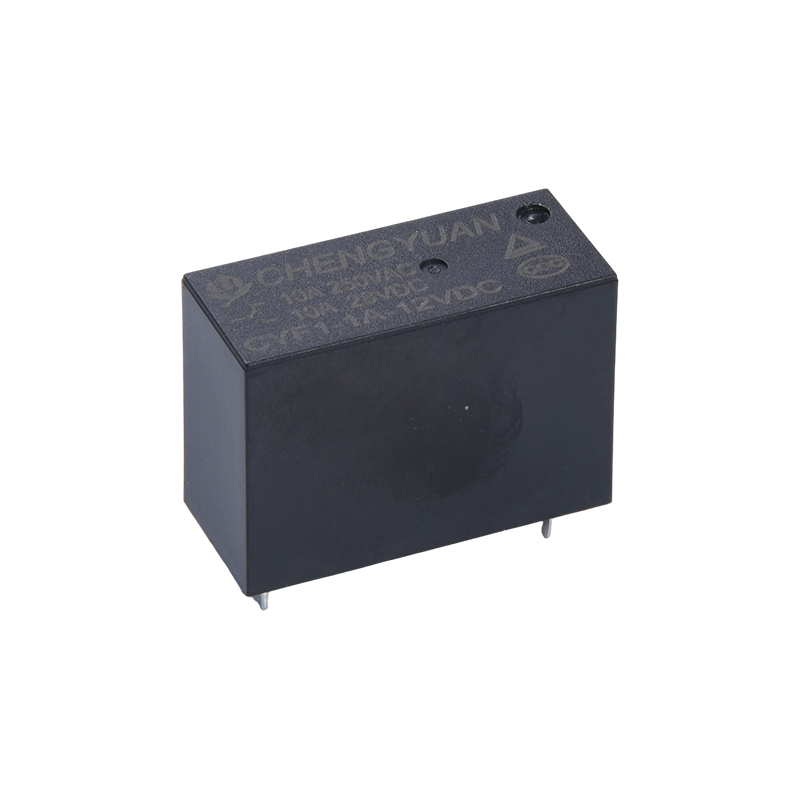

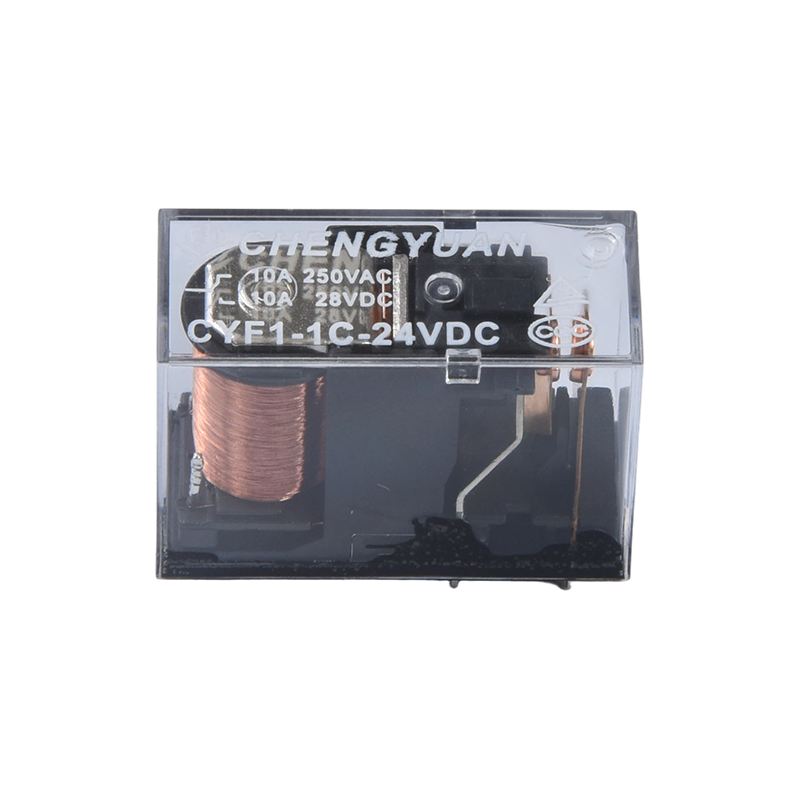

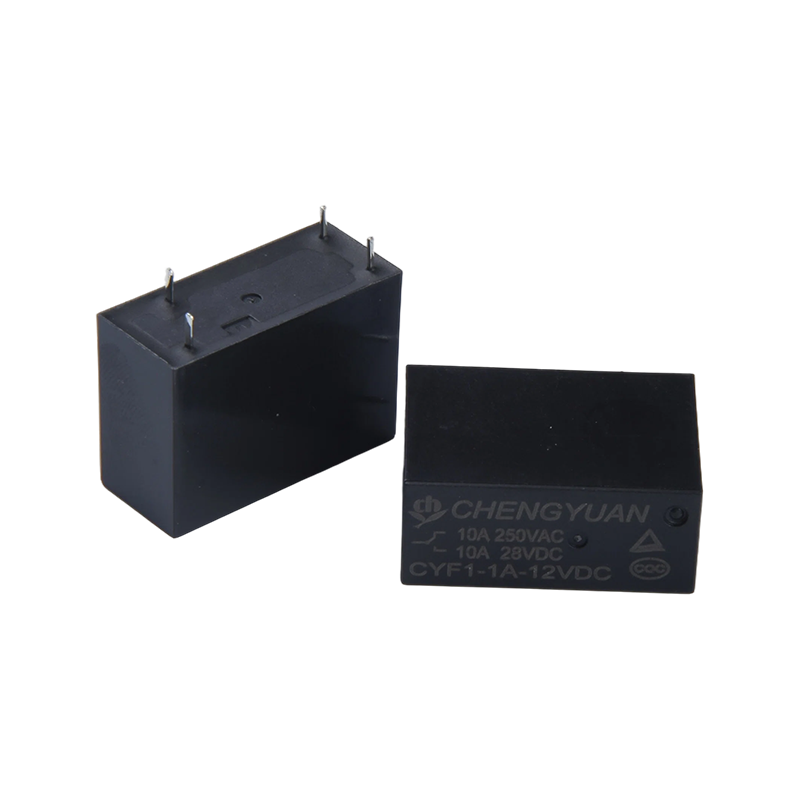

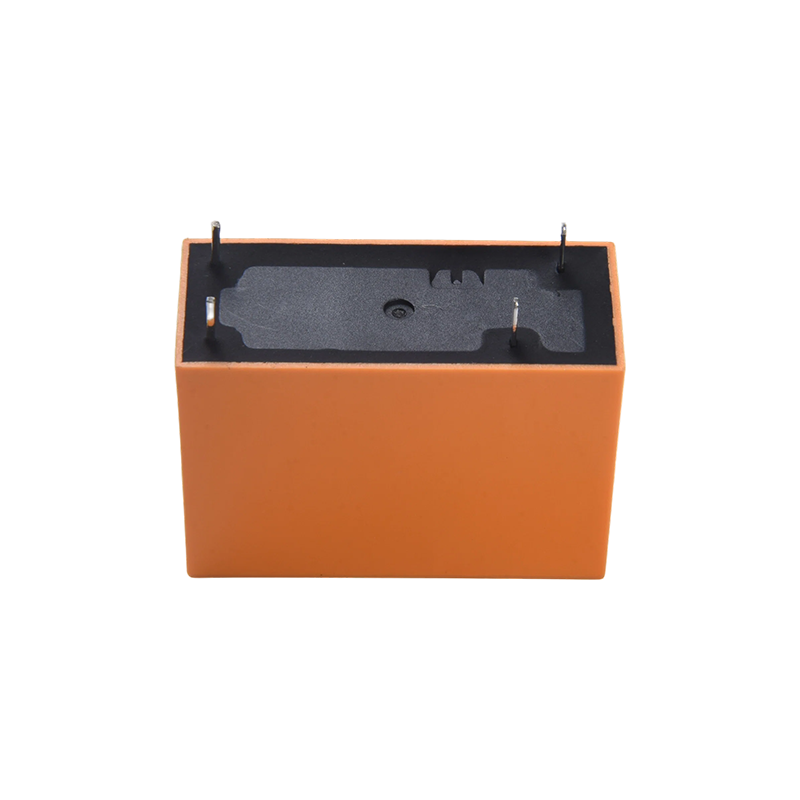

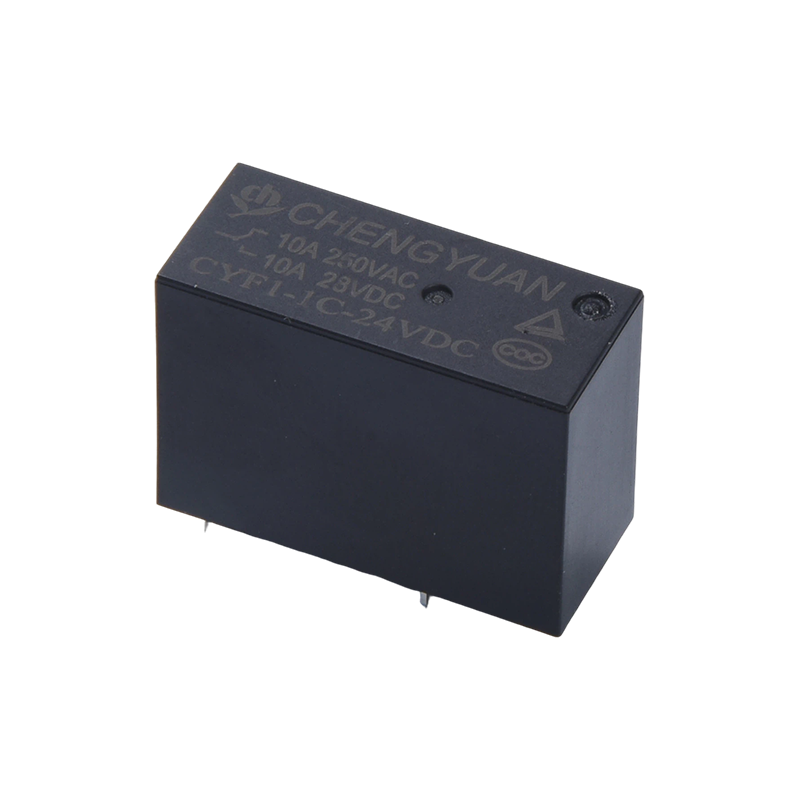

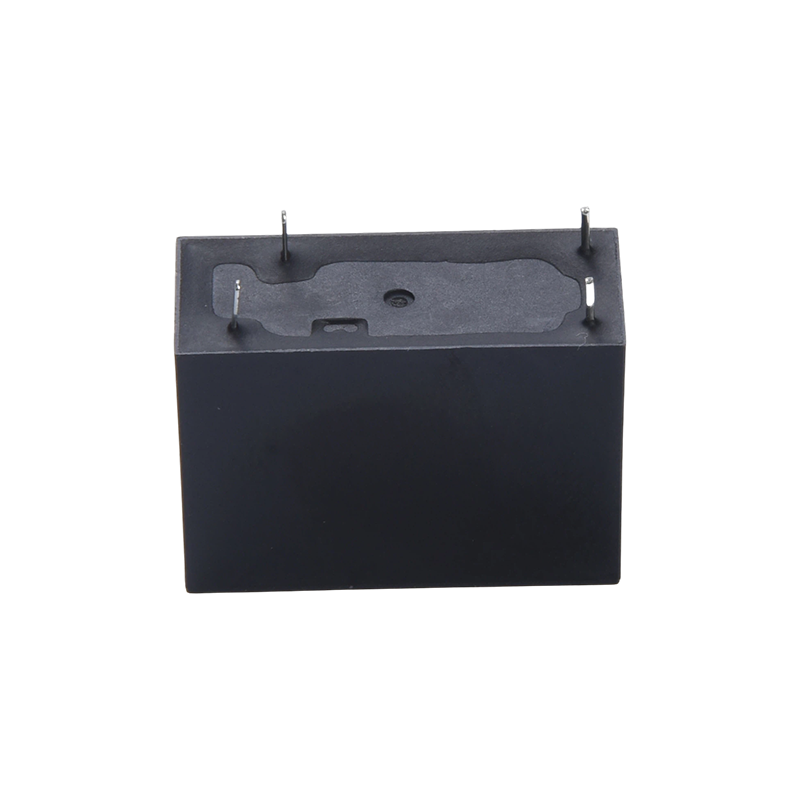

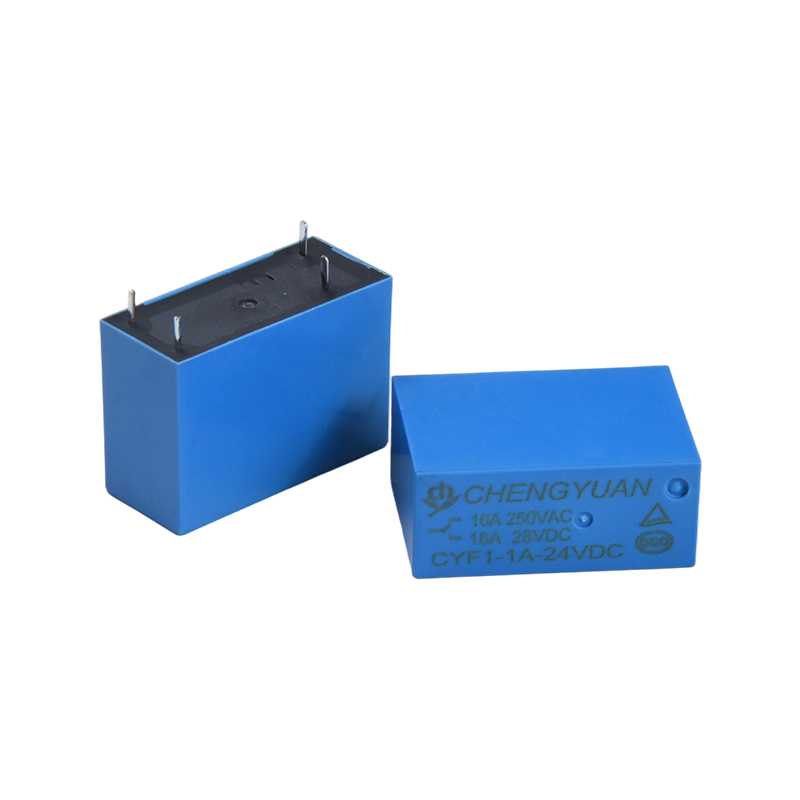

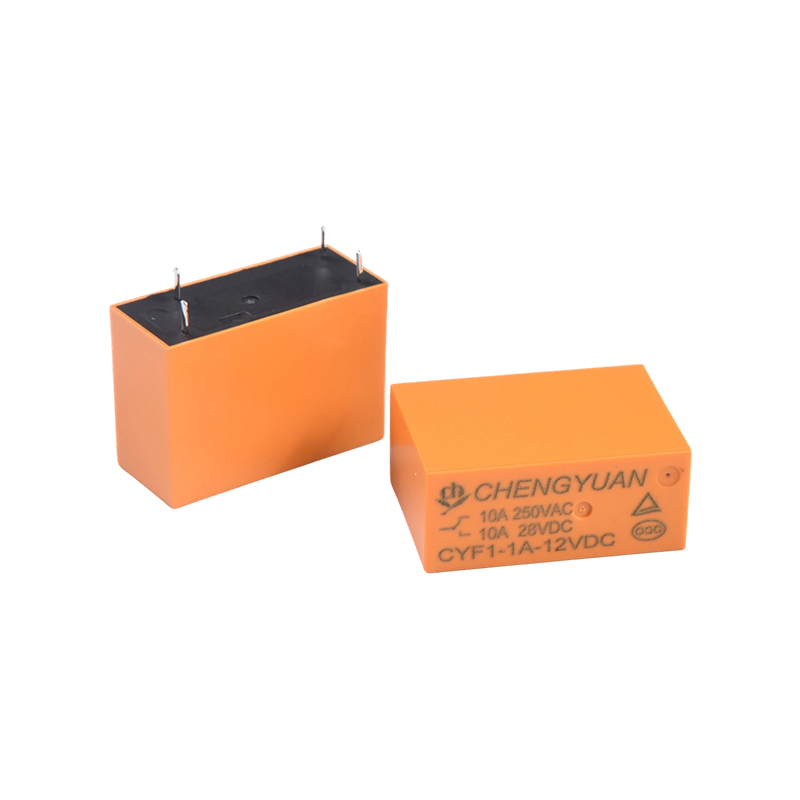

Caracteristici:
• Performanță de rezistență la tensiune ultra-înaltă: Rezistă până la 5000 de volți, oferind performanțe excelente de izolație, reducând riscul de defecțiune a circuitului și îmbunătățind siguranța de funcționare a echipamentului.
• Tensiune flexibilă a bobinei: Acceptă o gamă largă de tensiune a bobinei de 3VDC-48VDC, potrivindu-se direct cu diverse specificații de tensiune a circuitului de control fără a fi nevoie de componente suplimentare de conversie a tensiunii.
• Design structural compact: Dimensiuni mici, potrivite pentru scenarii de montare PCB de înaltă densitate, economisind spațiu pentru echipamentele interne și îmbunătățind flexibilitatea aspectului circuitului.
• Capacitate mare de comutare a sarcinii: Capacitate de comutare a contactelor de până la 17 amperi, cu sarcini nominale care acoperă 10A 250VAC/28VDC și 16A 250VAC/28VDC, potrivite pentru nevoile de comutare a circuitelor de putere medie spre mare.
• Certificare cu dublă autoritate: Certificat de TUV și CQC, respectând standardele internaționale și interne de siguranță, satisfacând nevoile aplicațiilor produsului finit pe mai multe piețe.
• Ansamblu PCB convenabil: Utilizează o structură cu 5 pini, facilitând lipirea și fixarea ușoară pe plăcile de circuite imprimate, rezultând o eficiență ridicată a asamblarii și compatibilitate cu procesele de producție automate.
• Performanță stabilă de comutare: Folosește o formă de contact unipolar cu o singură aruncare (SPST), oferind o logică de comutare clară și o rezistență de contact stabilă, asigurând fiabilitatea comutării pornire/oprire a circuitului.
Scenarii aplicabile:
• Aparate electrocasnice: controlul pornirii/opririi pentru aparatele mici de mare putere (cum ar fi încălzitoarele electrice, aragazele cu inducție) și controlul automat al aparatelor de bucătărie.
• Control industrial: comutarea semnalului și controlul puterii pentru echipamente de automatizare industrială, module de control PLC mici și circuite de control al motoarelor. • Echipamente de alimentare inteligente: Cutii de distribuție inteligente, module de distribuție a energiei și circuite de control auxiliare a pilei de încărcare, adaptate pentru scenarii de înaltă tensiune și cerere de sarcină mare.
• Echipamente de securitate: Surse de alimentare pentru monitorizarea securității și comutarea circuitelor pentru sistemele de control al accesului, bazându-se pe performanțe stabile pentru a asigura funcționarea continuă a echipamentului.
Date de contact
| Tip | CYF1 |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Max. curent de comutare | 12A | 17A |
| Max. tensiune de comutare | 277VAC |
| Max. puterea de comutare | 3324VA | 4709VAC |
| Min. comutare sarcină | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 15 ms Max. (Fără diodă) |
| Timpul de eliberare | 5 ms Max. ( Fără diodă) |
| Rezistență la izolație | Min 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 1000VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 5000VAC, 50/60Hz timp de 1 minut |
| Rezistenta la vibratii | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min |
| Distructiv | 10G Min |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10000000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 100000 ops.(la temperatura camerei) |
| Temperatura ambientală | -40℃ ~ 85℃ (fără condensare) |
| Greutate | Aprox. 14 g |
Date bobine (la 20℃)
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | (Max.) Tensiune de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 3 | 240 | 12.5 | Aproximativ 0,72 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Aproximativ 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

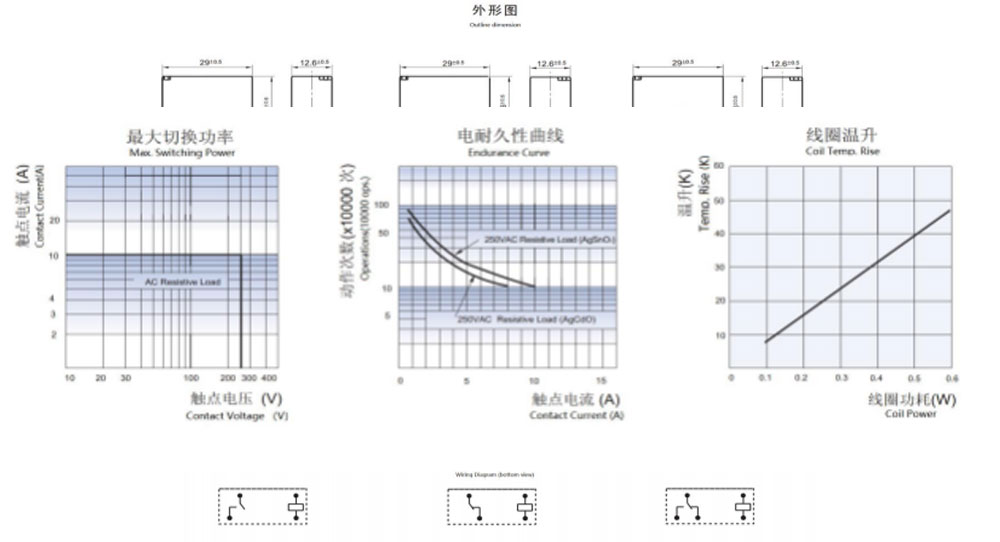

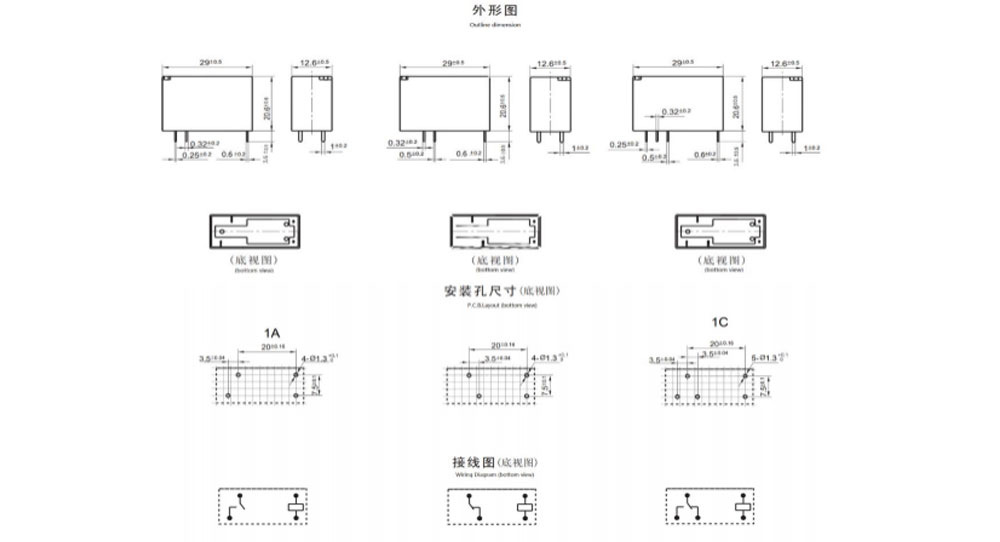

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)
Curbe caracteristice
Informații de comandă
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 9
1: Tip: CYF1
2: Cu H: sarcină cu contact ridicat, 16 A Fără H: sarcină standard, 10 A
3: Număr de poli: 1-1Pol
4: Aranjament de contact: C Fom C ; H Din A ; B De la B
5: Tensiune nominală: 3,5,6,9, 12, 18,24,48VDC

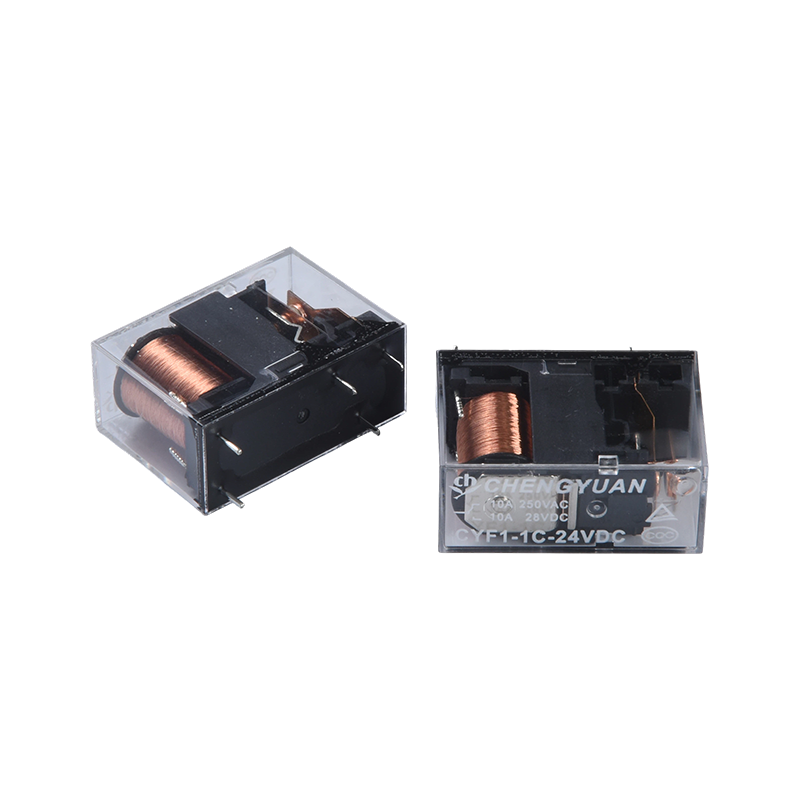

6: Culoare carcasă: T -Transparent, H-Negru, L-Albastru
7: Bobină Pwor: D-0,72 W L-0,54 W
8: Construcție de protecție: rezistentă la S-Flux,
SH-Tip sigilat lavabil
9: Parametru special: Nil-Standard type
Literă sau număr - Cerință specială
Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafeței nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă.
Nu am putut evalua toate performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru a alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
