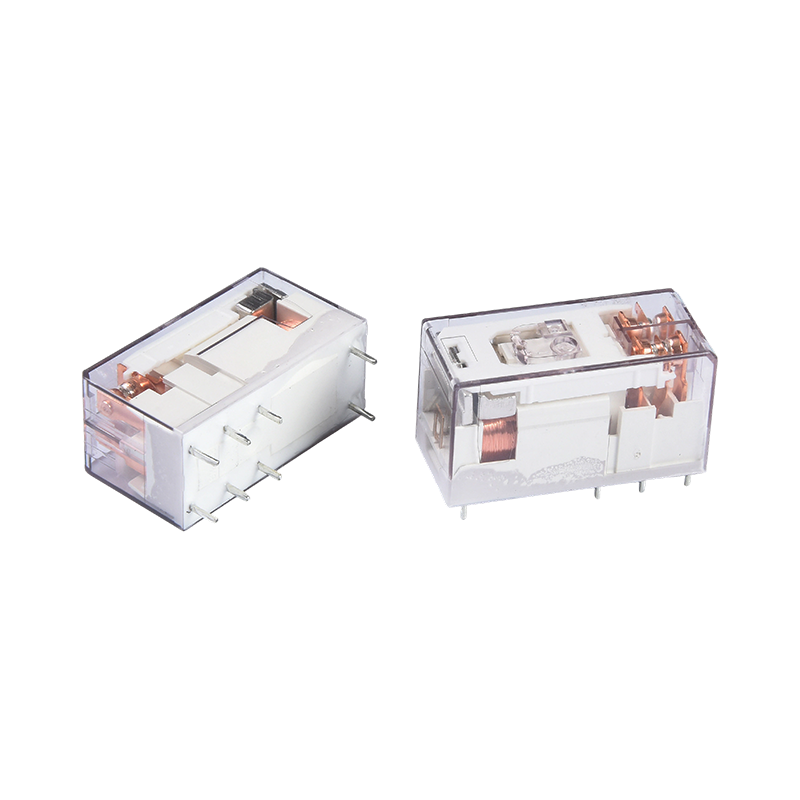

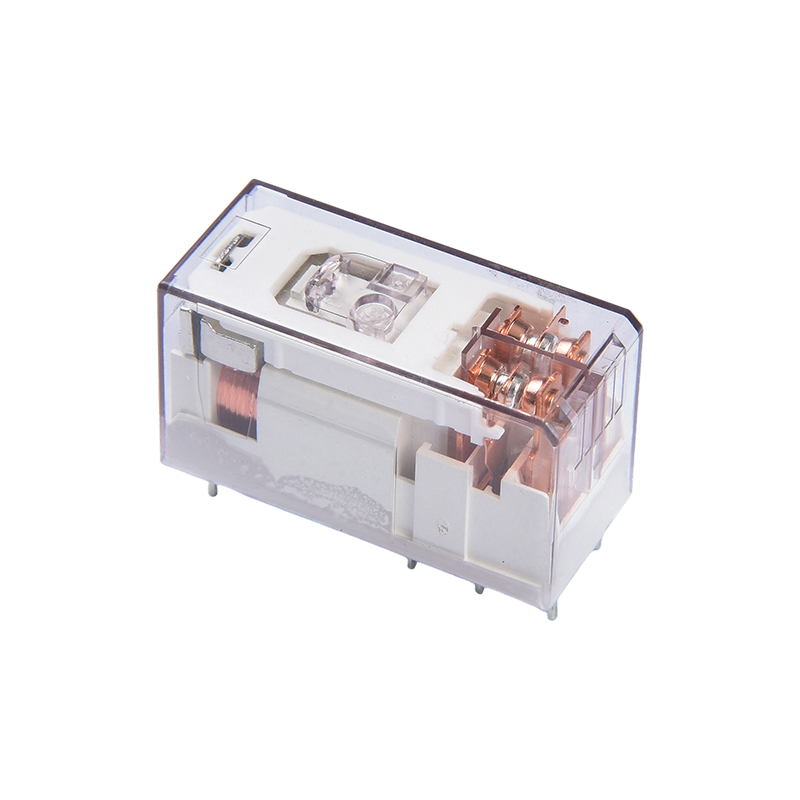

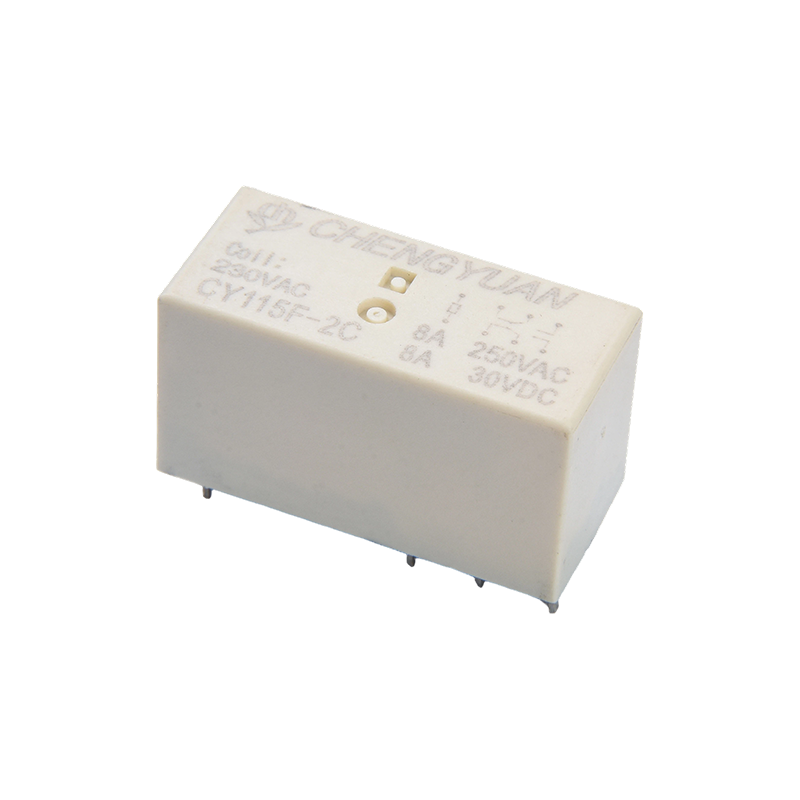

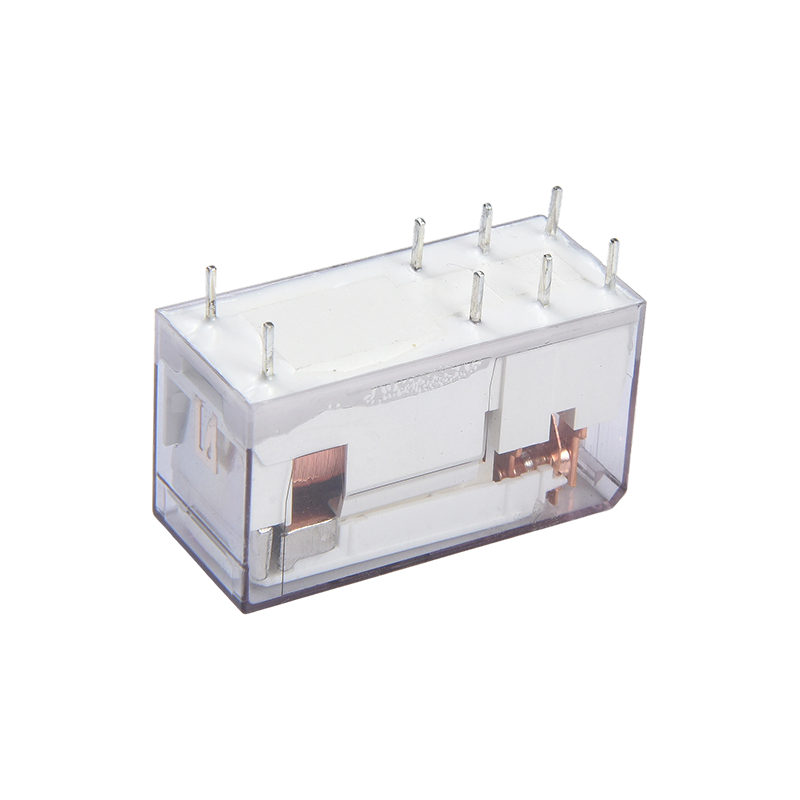

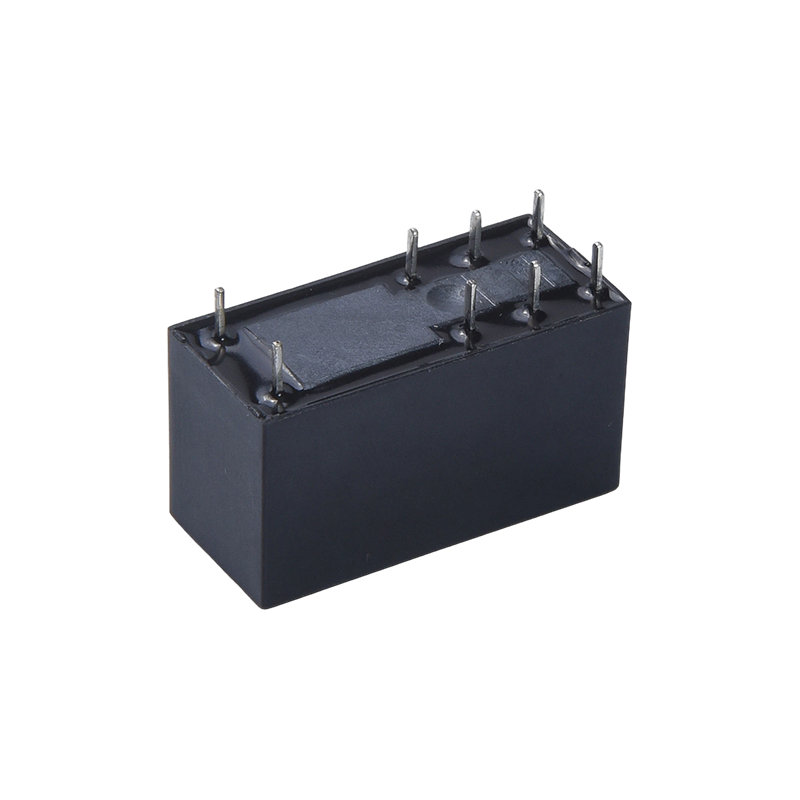

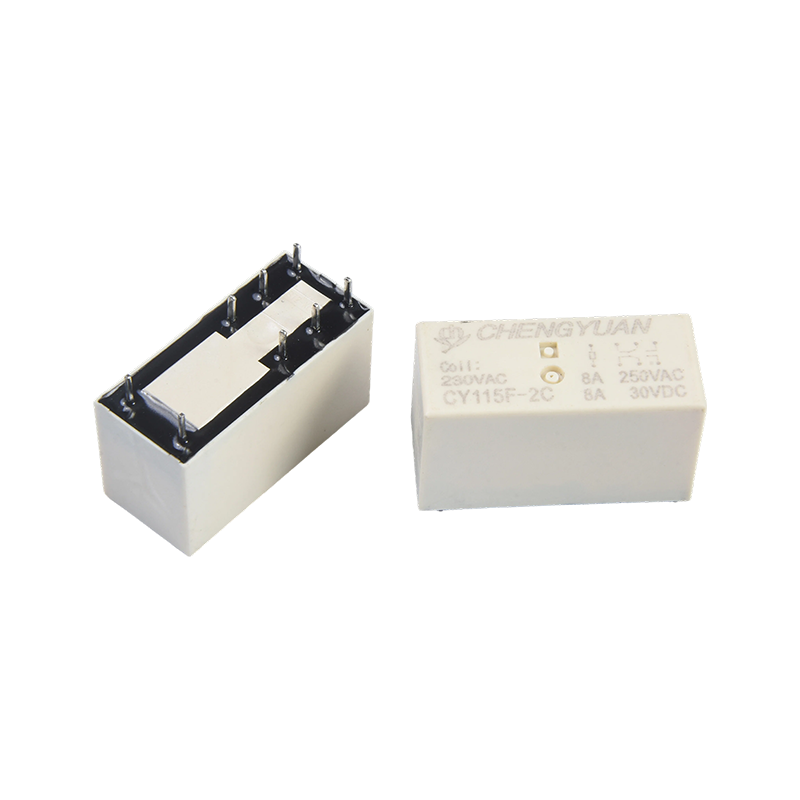

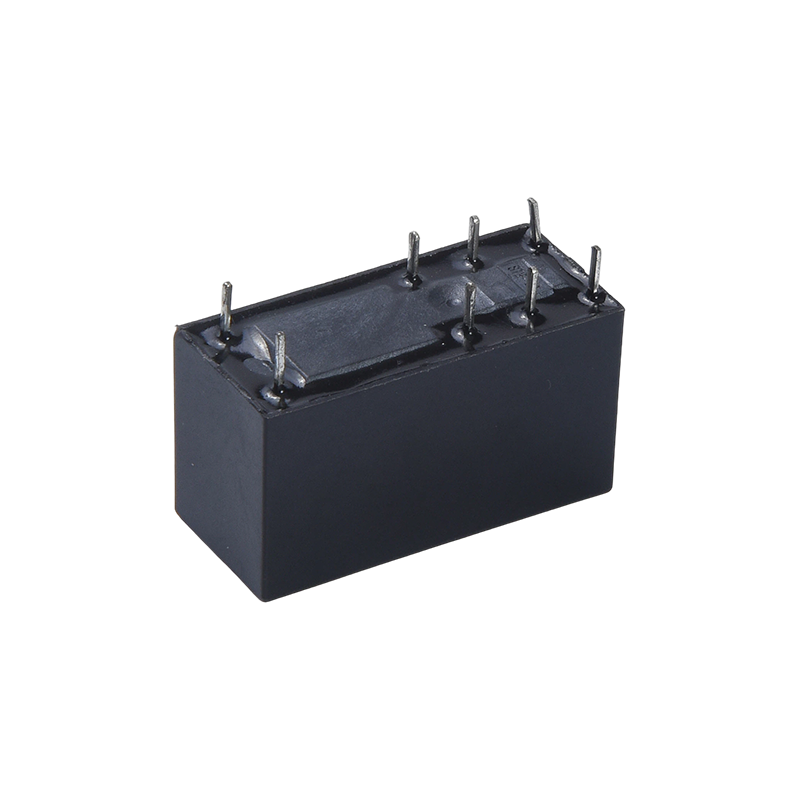

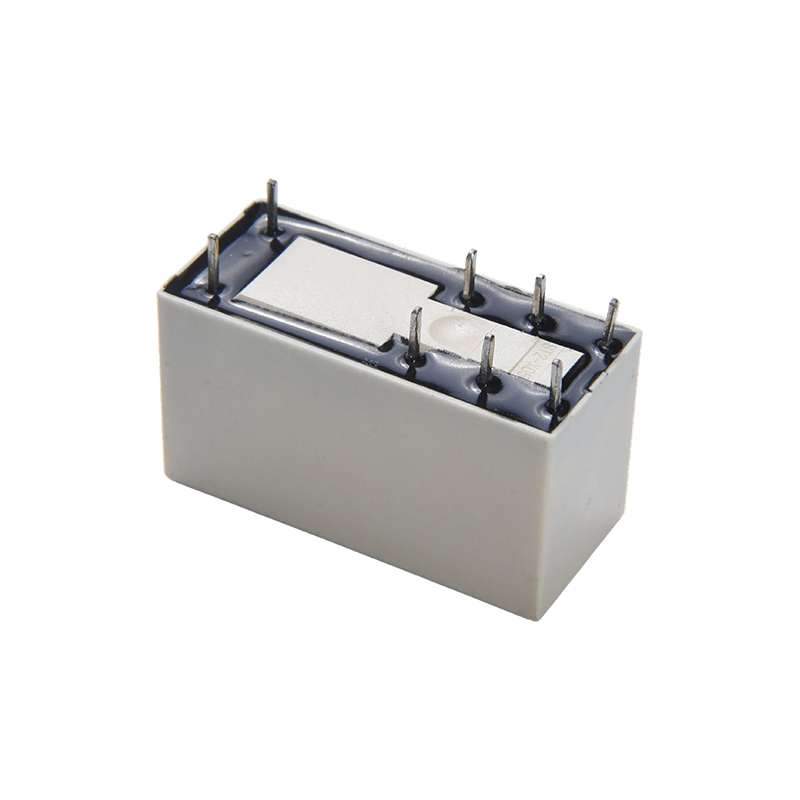

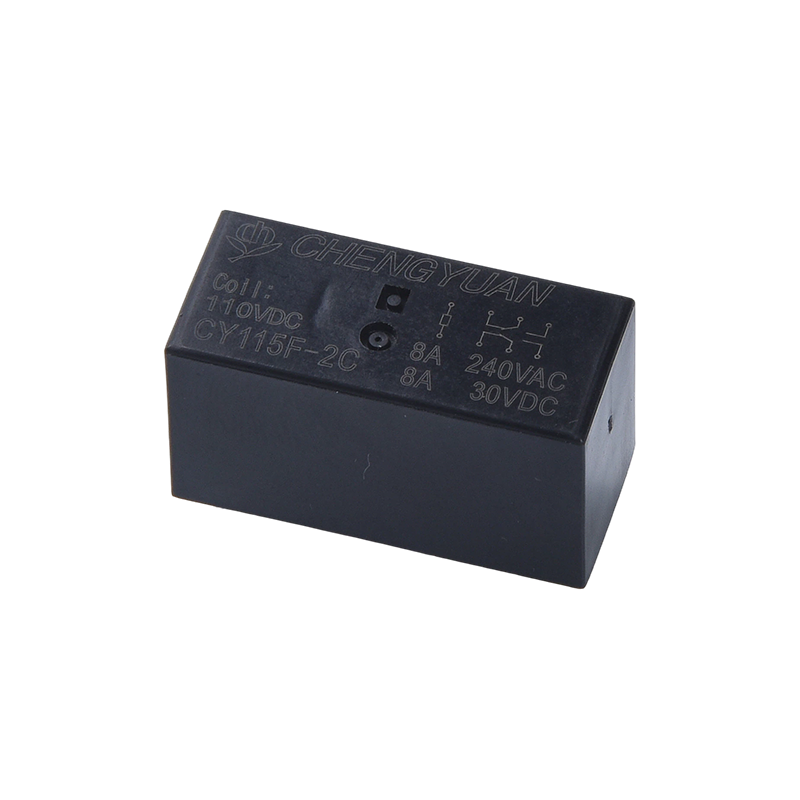

Caracteristicile produsului:
• Capacitate mare de comutare la sarcină: contactele acceptă comutarea curentului de 8 amperi, controlând eficient circuitele de mare putere și îndeplinind diferite cerințe de sarcină.
• Design cu consum redus de energie: Sensibilitatea bobinei este de până la 0,4 W, contribuind la reducerea consumului general de energie al dispozitivului și generarea de căldură.
• Rezistenta si izolare la inalta tensiune: Rezistenta la tensiune intre bobina si contacte atinge 5000 volti, asigurand o izolare electrica fiabila si asigurand o functionare sigura.
• Structură compactă: Dimensiunea redusă optimizează utilizarea spațiului, făcându-l ideal pentru montarea densă pe plăci de circuite imprimate.
• Control sensibil: controlează circuitele de mare putere cu semnale slabe, permițând controlul de la distanță și izolarea în sistemele automate.
Aplicații tipice:
• Aparate electrocasnice: utilizate în mașini de spălat, aparate de aer condiționat, cuptoare cu microunde și alte dispozitive pentru controlul circuitelor motoarelor sau elementelor de încălzire.
• Automatizare industrială: Potrivit pentru sistemele de control PLC, acţionarea motoarelor şi supapelor solenoide, oferind comutare automată stabilă.
• Echipament energetic nou: aplicat în sursele de energie neîntreruptibilă UPS, sisteme de stocare a energiei și invertoare ca un comutator automat fiabil.
• Smart Home: Folosit pentru a controla aparatele de aer condiționat, încălzirea prin pardoseală, draperiile și alte sisteme pentru gestionarea inteligentă de la distanță.
• Echipamente audio-vizuale și de afișare: utilizate în sisteme audio, monitoare și alte dispozitive pentru a asigura comutarea precisă a semnalelor și a puterii.
Date de contact
| Tip | CY115F |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 6VDC) |
| Sarcină nominală (încărcare rezistivă) | 8A 250VAC |
| Max. curent de comutare | 10A |
| Max. tensiune de comutare | 277VAC |
| Max. puterea de comutare | 2500VA |
| Min. comutare sarcină | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 15 ms Max. (Fără diodă) |
| Timp de eliberare | 5 ms Max. (Fără diodă) |
| Rezistenta de izolare | Min. 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 1000VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 5000VAC, 50/60Hz timp de 1 minut |
| Între seturi de contacte: 2.500 VAC, 50/60 Hz timp de 1 min |
| Rezistenta la vibratii | Distructiv | 10-55Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55Hz, la amplitudine dublă de 1,5 mm |
| Rezistenta la socuri | Funcțional | 10G Min. |
| Distructiv | 100G Min. |
| Rezistenta | Rezistenta mecanica （10800ops./h) | 10000000 ops.(la temperatura camerei) |
| Rezistenta electrica (360ops./h) | 100000 ops. (la temperatura camerei) |
| Temperatura mediului ambiant | -40℃~ 85℃ (fără condensare) |
| Greutate | Aproximativ 13,5 g |
| Date bobine (la 20℃) |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 5 | 80.00 | 62.5 | Aproximativ 0,4 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă permisă pe bobină mai mai de 10 minute pentru a evita supraîncălzirea a bobinei.

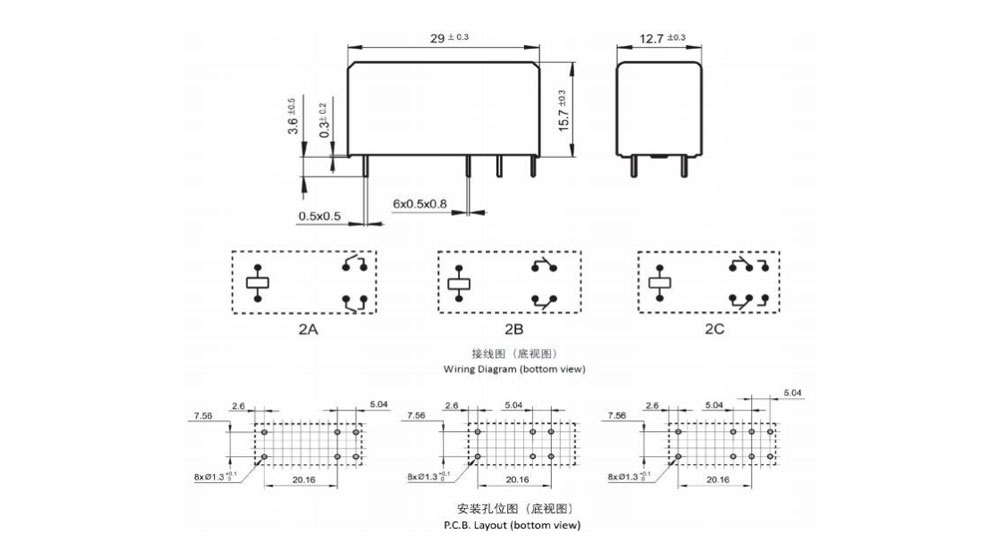

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

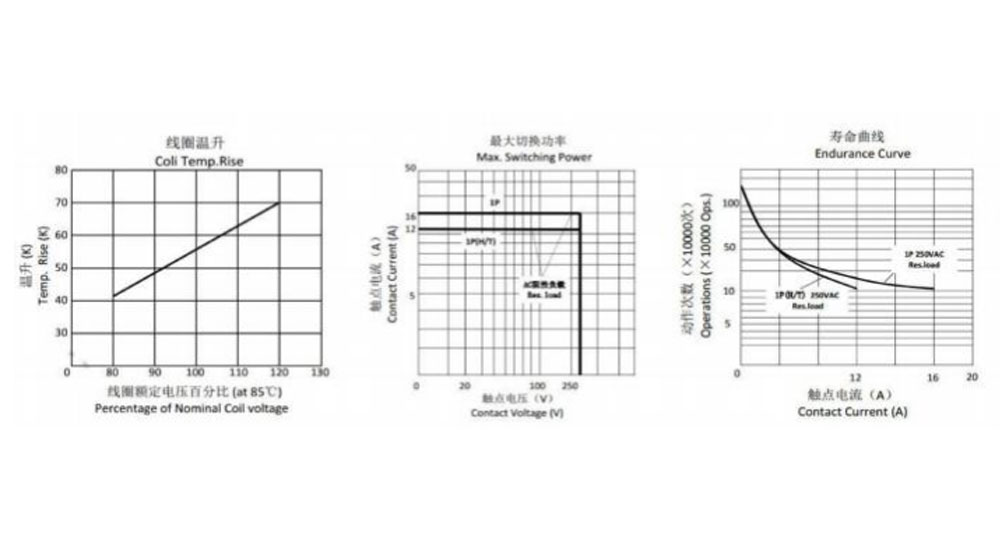

Curbe caracteristice
Informații de comandă
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tip: CY115F
2: Număr de poli: 2-2Poli
3: Aranjament de contact: Formular A ; B-Formular B ; C-Formular C
4: Tensiune nominală: 5,6,9,12,18,24,48VDC
5: Culoare carcasa: B-Negru
6: Putere bobină: D-0,4W
7: Construcție de protecție: rezistentă S-Flux,
SH-Tip sigilat lavabil
8: Parametru special: Nil-Standard type
Literă sau număr - Cerință specială
Releele rezistente la flux nu pot fi utilizate în mediul înconjurător cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau procesul de suprafață nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Exonerare de răspundere: specificația este doar pentru referință. Specificațiile pot fi modificate fără o notificare prealabilă.
Nu am putut evalua toată performanța și toți parametrii pentru fiecare aplicații posibile . Astfel utilizatorii ar trebui în poziția corectă pentru alege
produs adecvat pentru propria lor aplicație. Pentru releele etanșe, după curățarea ventilatorului, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există o întrebare , vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs ar trebui să fie utilizat.
