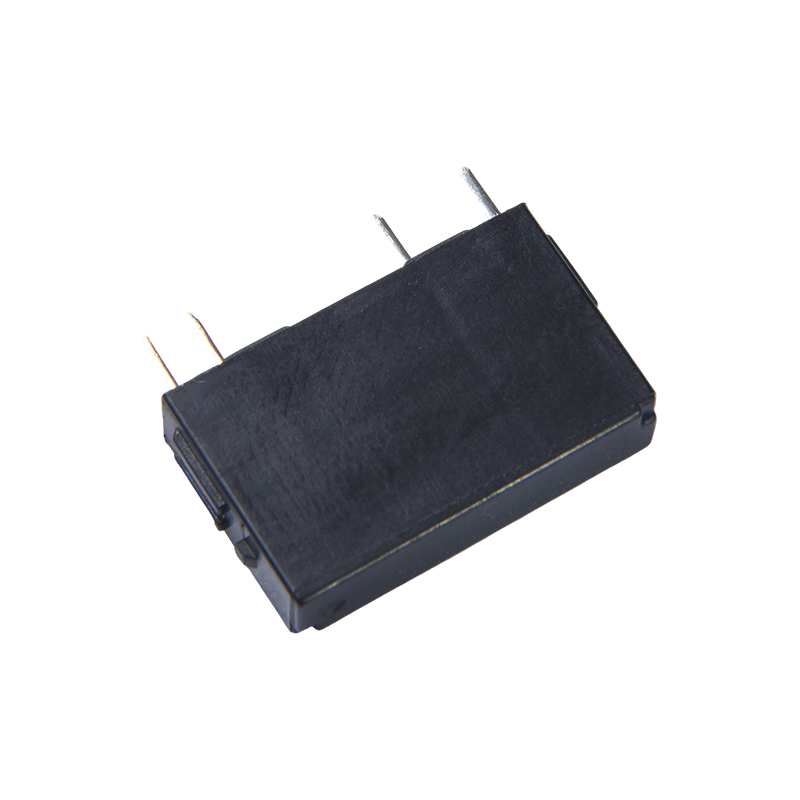

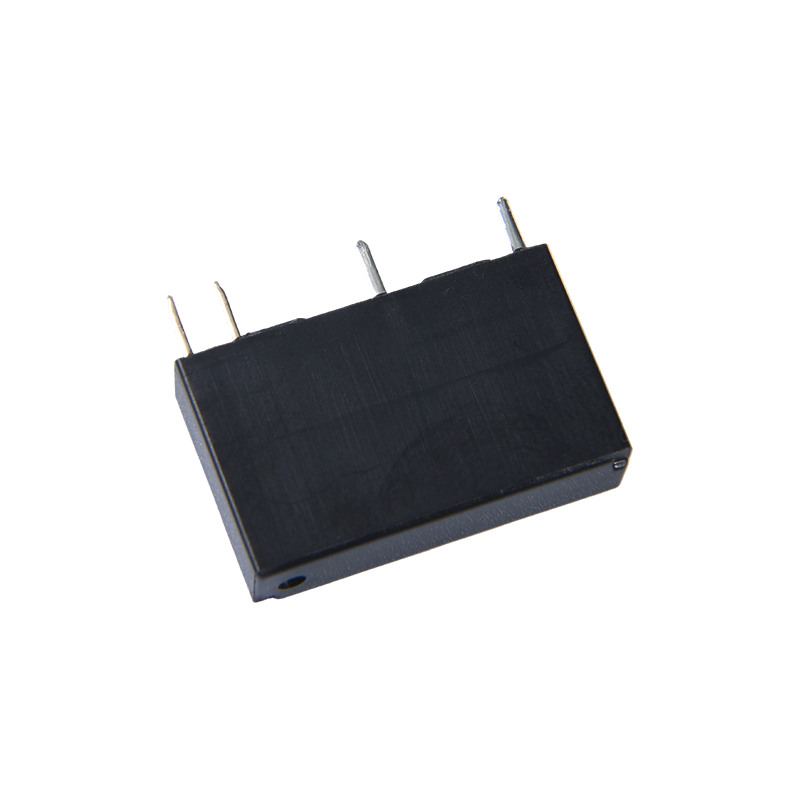

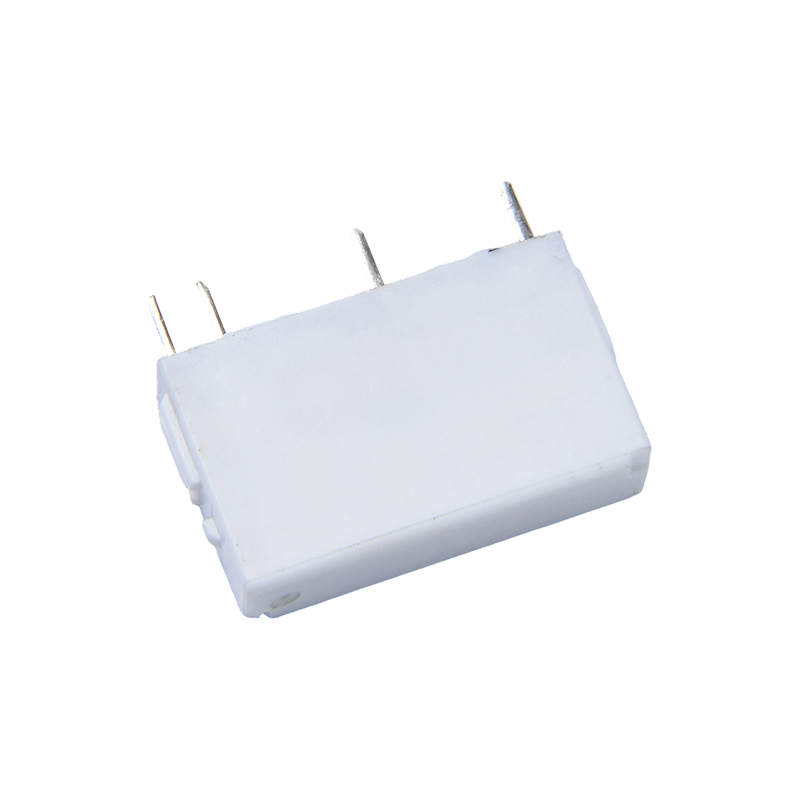

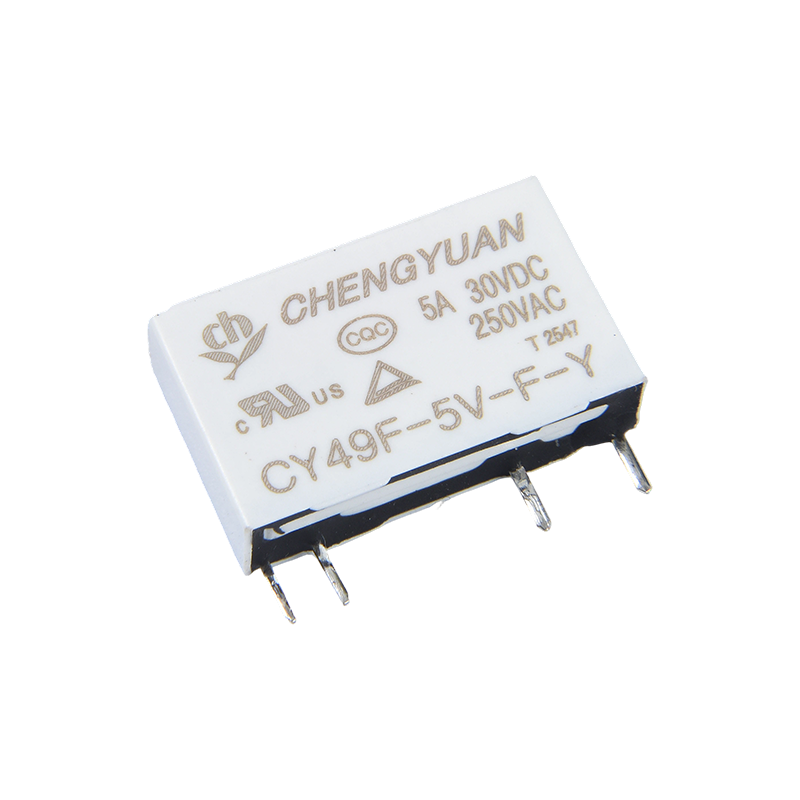

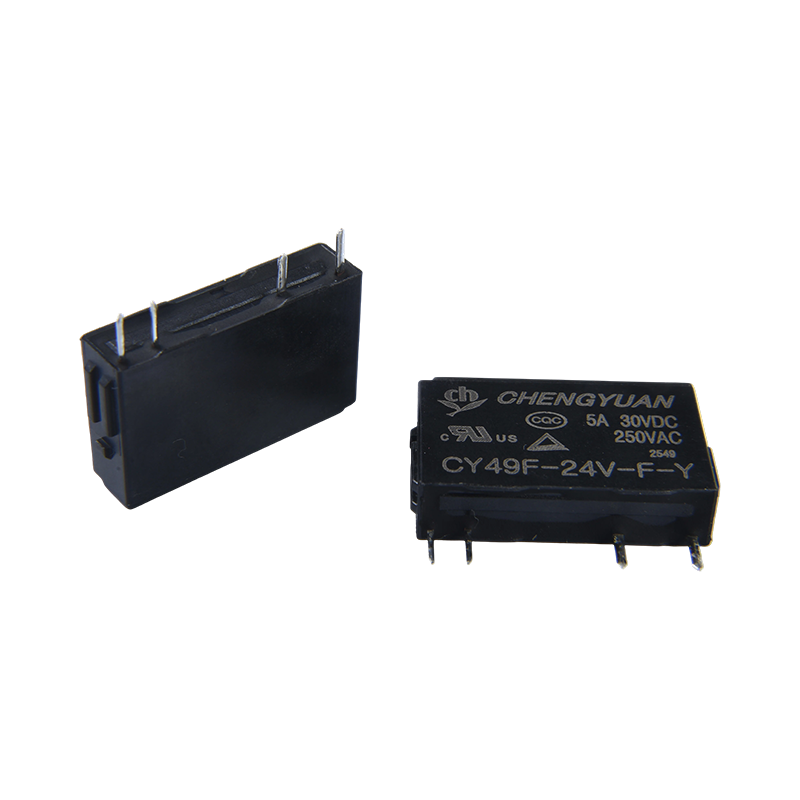

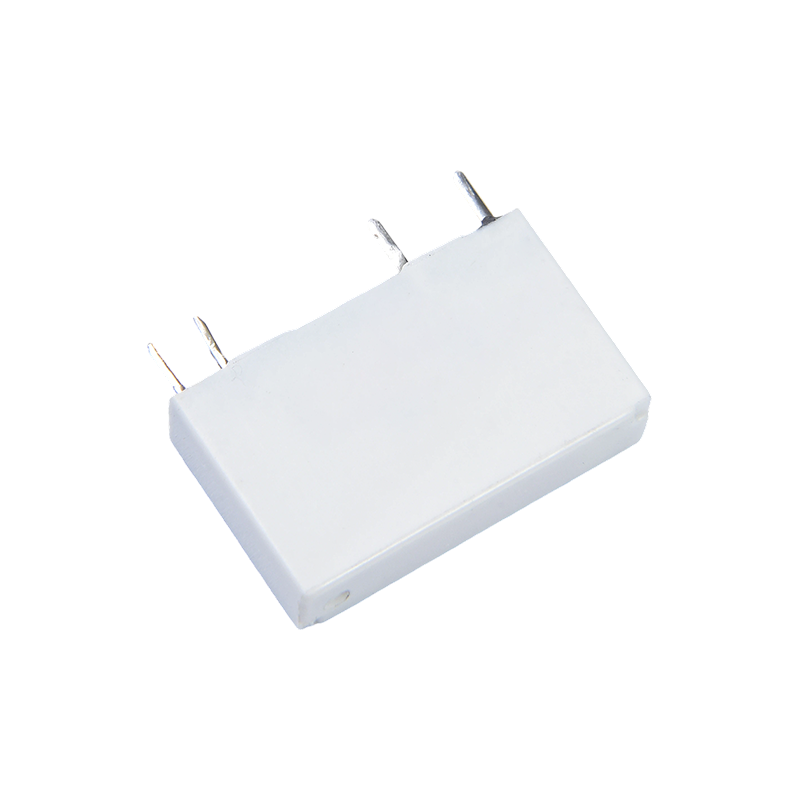

Caracteristici:
• Capacitate de sarcină: 5A contact comutare
• Ultra-subțire, ultra-mic, potrivit pentru montaj de mare densitate (5 mm lățime, 12,5 mm înălțime)
• Rezistă până la 3000V
• Sensibilitate mare, consum de energie de numai 0,12W
Aplicații tipice:
Circuite de automatizare și control industrial: se găsesc în mod obișnuit în echipamentele de comunicații, echipamentele de rețea, instrumentele de măsurare și sistemele de control al liftului, care efectuează funcții de comutare a circuitelor, protecție de siguranță sau protecție la supracurent.
Electronică auto și domenii noi de energie: aplicate în echipamentele din vehicule, noi sisteme de management al energiei etc., îndeplinind cerințele de comutare fiabile în mediile auto.
Electronică medicală și aerospațială: în echipamentele medicale, monitorizarea securității și aplicațiile aerospațiale în care este necesară o stabilitate ridicată, asigură izolarea și protecția circuitelor.
Date de contact
| Tip | CY49F |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 5A250VAC /30VDC |
| Max. curent de comutare | 5A |
| Max. tensiune de comutare | 270VAC |
| Max. puterea de comutare | 1250VA/150W |
| Min. comutare sarcină | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | ≤ 10 ms Max. |
| Timpul de eliberare | ≤ 5ms Max. |
| Rezistență la izolație | Min 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 1000VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 3000VAC, 50/60Hz timp de 1 minut |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min |
| Distructiv | 10G Min |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10000000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 100000 ops.(la temperatura camerei) |
| Temperatura mediului ambiant | -40℃~ 85℃ (fără condensare) |
| Greutate | Aprox. 3g |
| Date bobine (la 20℃) |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 5 | 24 | 208 | Aproximativ 0,12 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Aproximativ 0,18 W |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

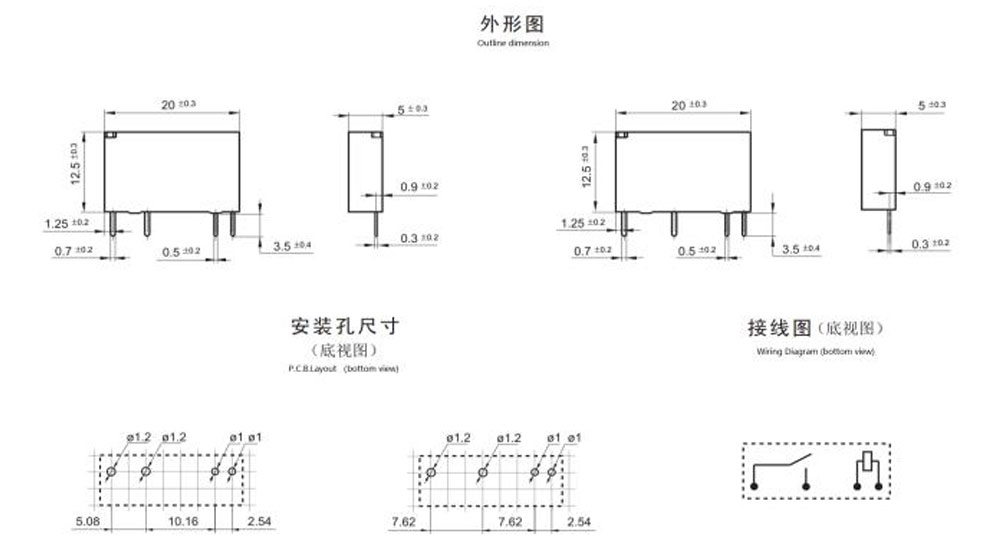

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

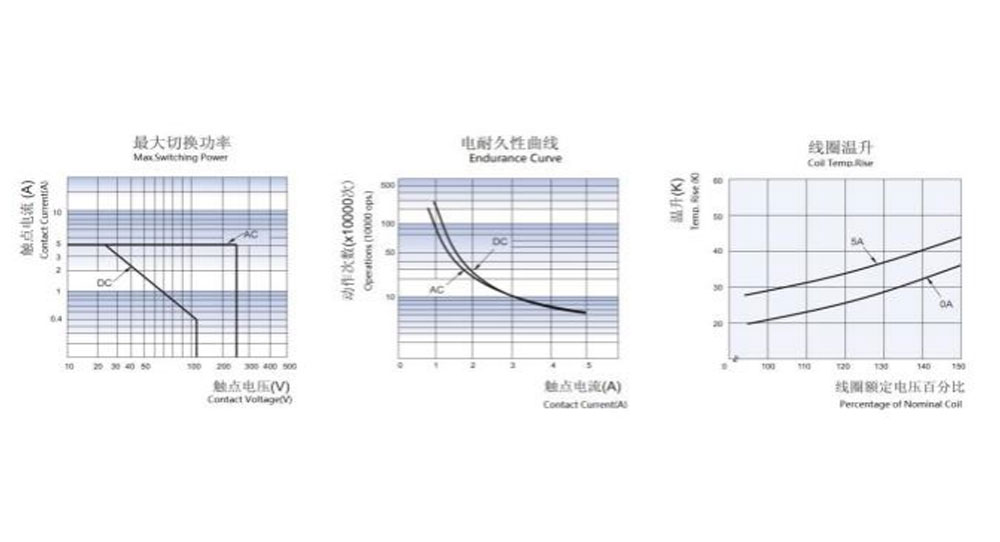

Curbe caracteristice
Informații de comandă

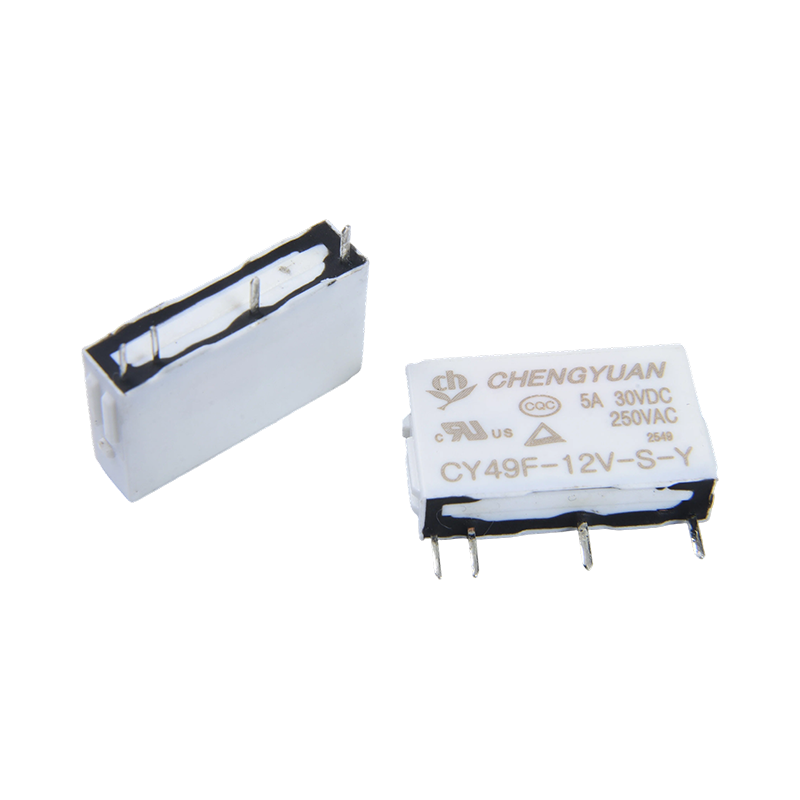

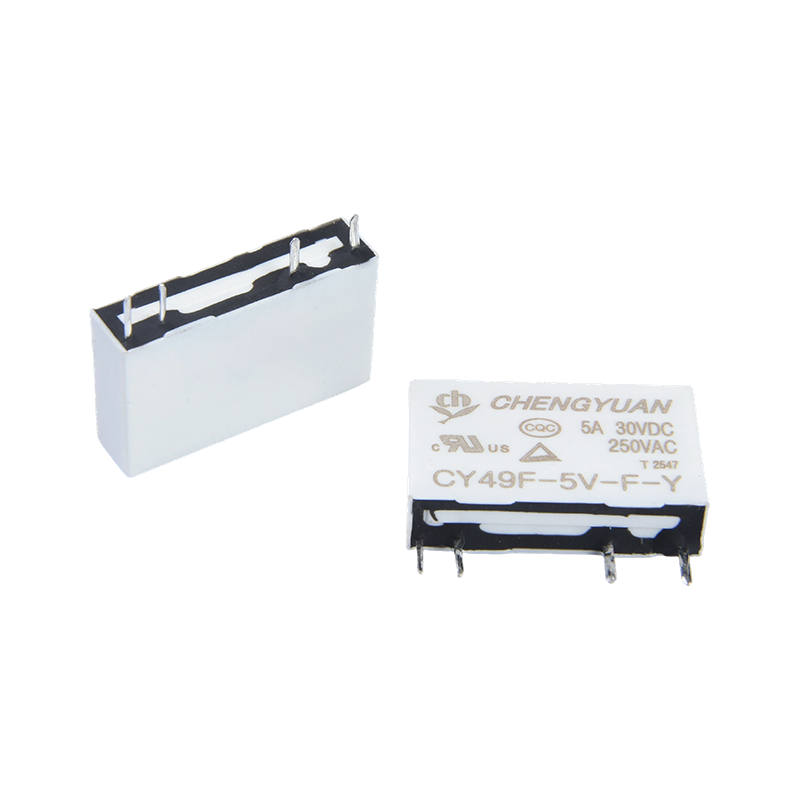

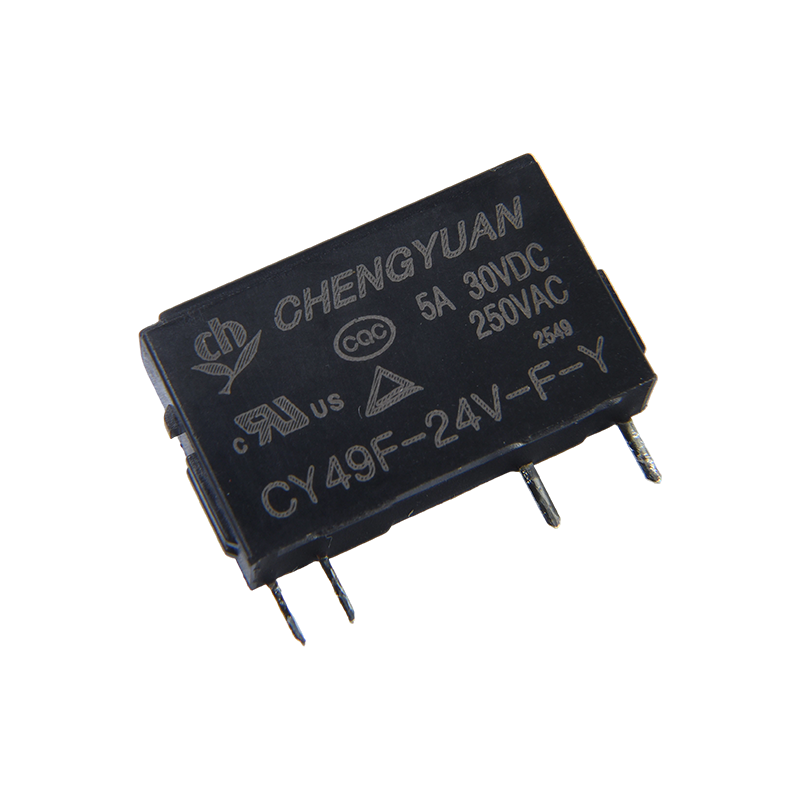

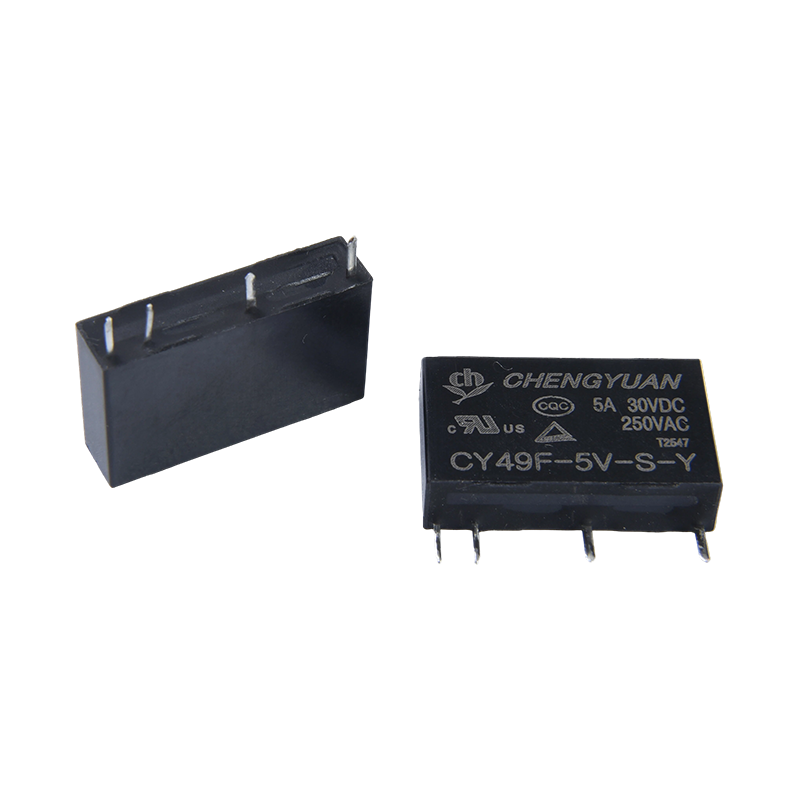

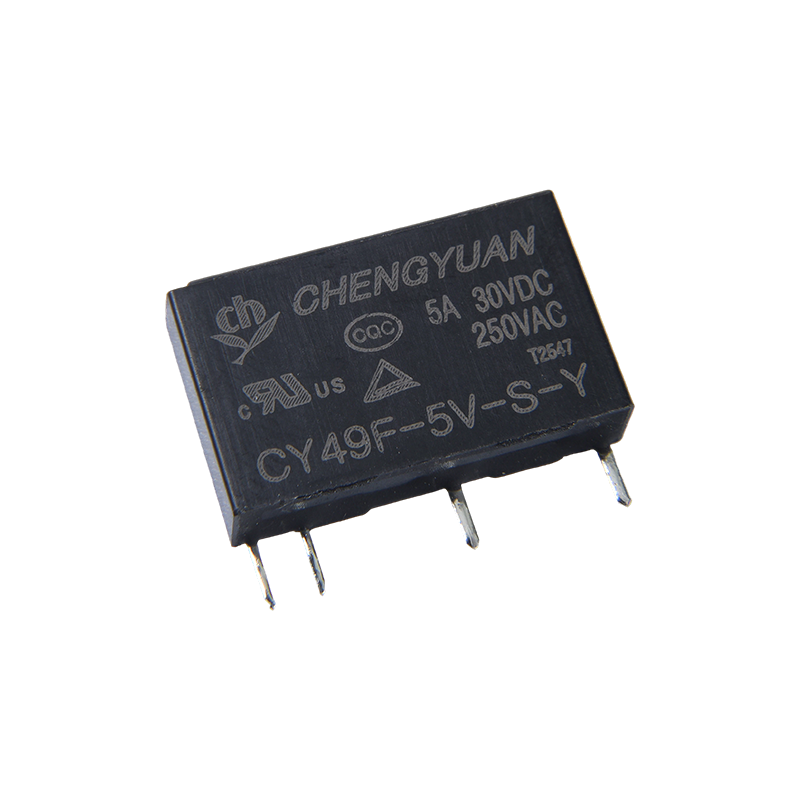

CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1: Tip: CY49F
2: Tensiune nominală: 5,6,9,12,18,24VDC
3: Distanța pin de contact： F：5,08 mm S: 7,62 mm
4: Tip de contact：Y：Contact unic， E: contact bifurcat
5: Categoria incintei : B indică catarama la centră. Niciuna: nu au
6: Culoare incintă: H-Negru; B-Alb
7: Construcție protectivă: rezistentă la S-Flux,
SH-Sigilat tip lavabil
8: Parametru special: Tip Nil-Standard
Scrisoarea sau numărul-cerință specială
Releele rezistente la flux nu pot fi utilizate în mediul înconjurător cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafețelor nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Clauză de declinare a responsabilităților: specificația are doar o referință. Specificațiile pot fi modificate fără o notificare prealabilă.
Nu am putut evalua toată performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există o întrebare, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului de a determina ce produs ar trebui folosit.
