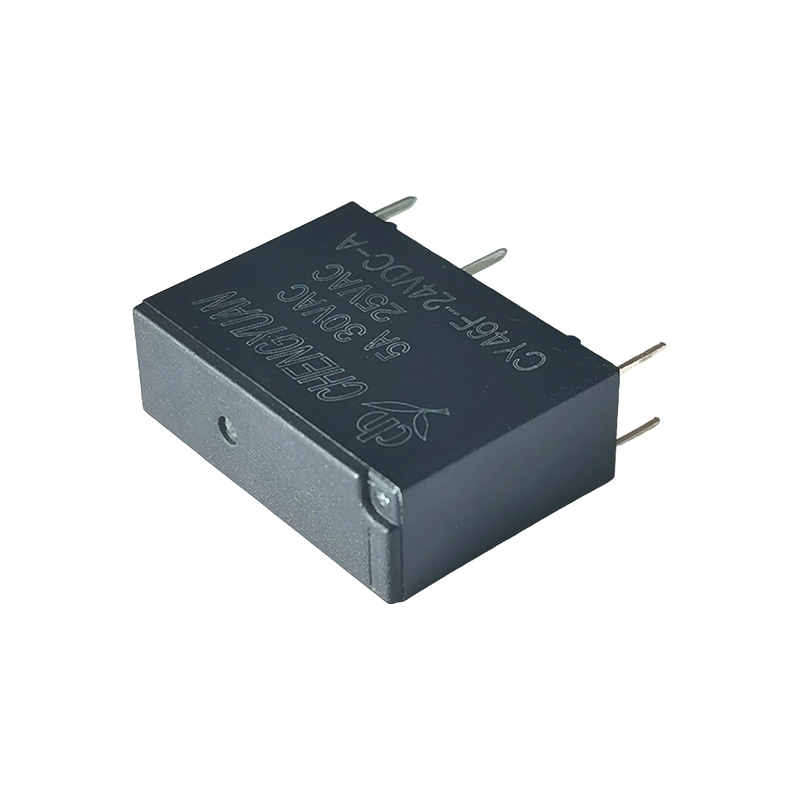

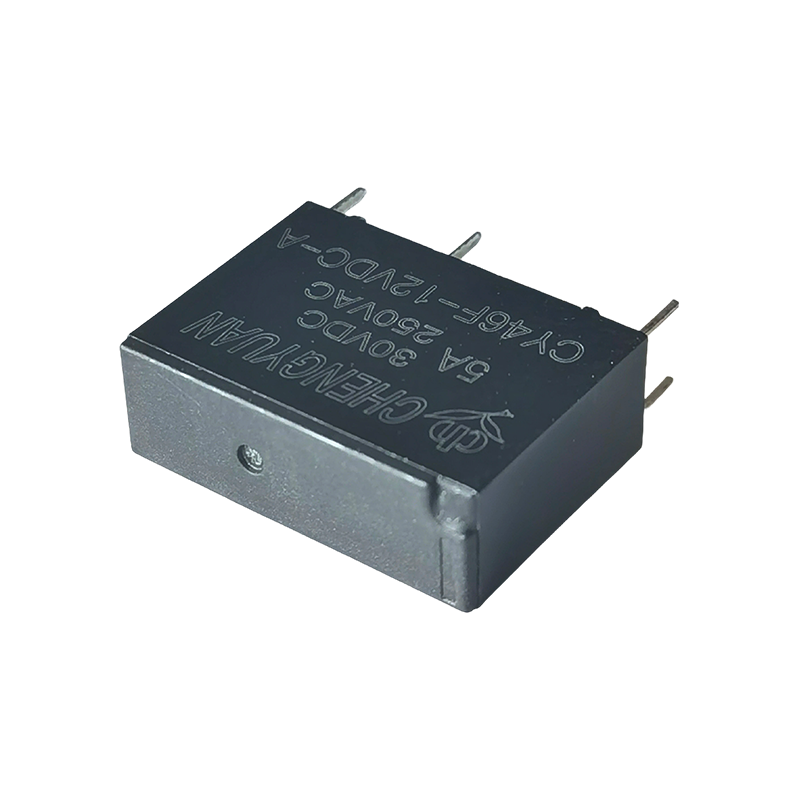

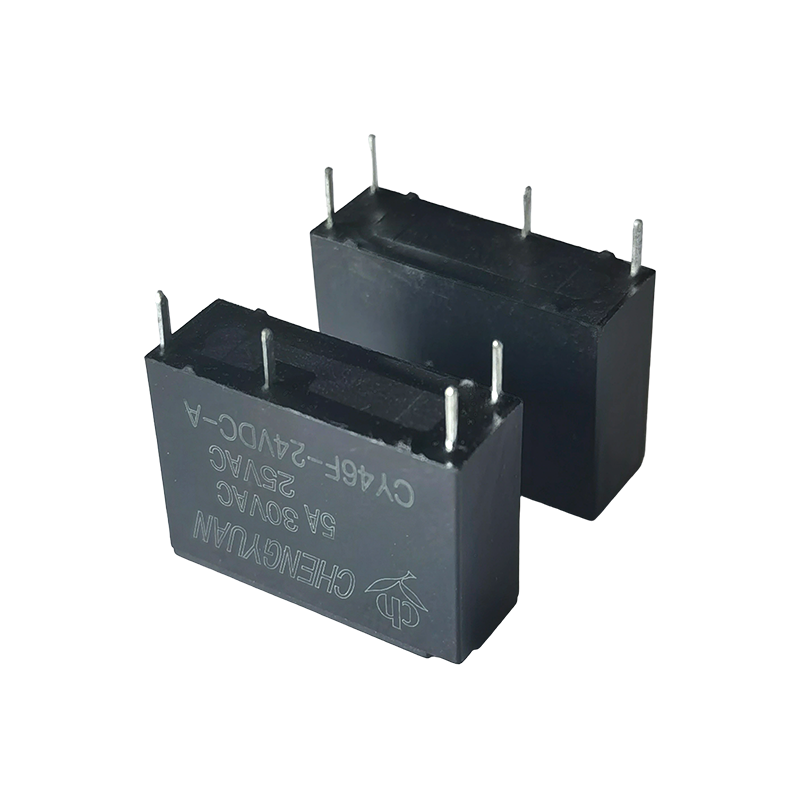

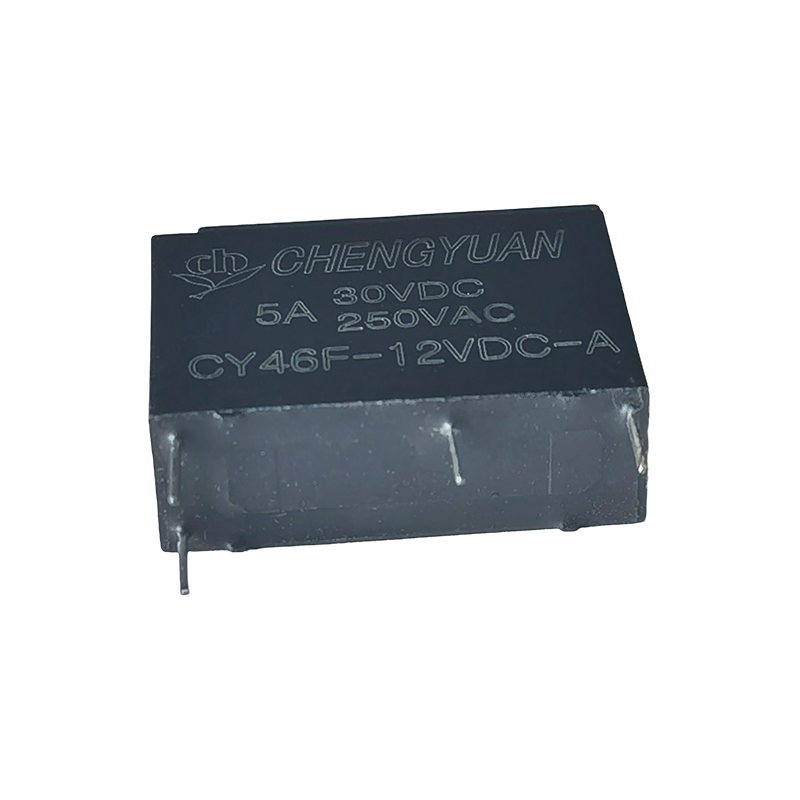

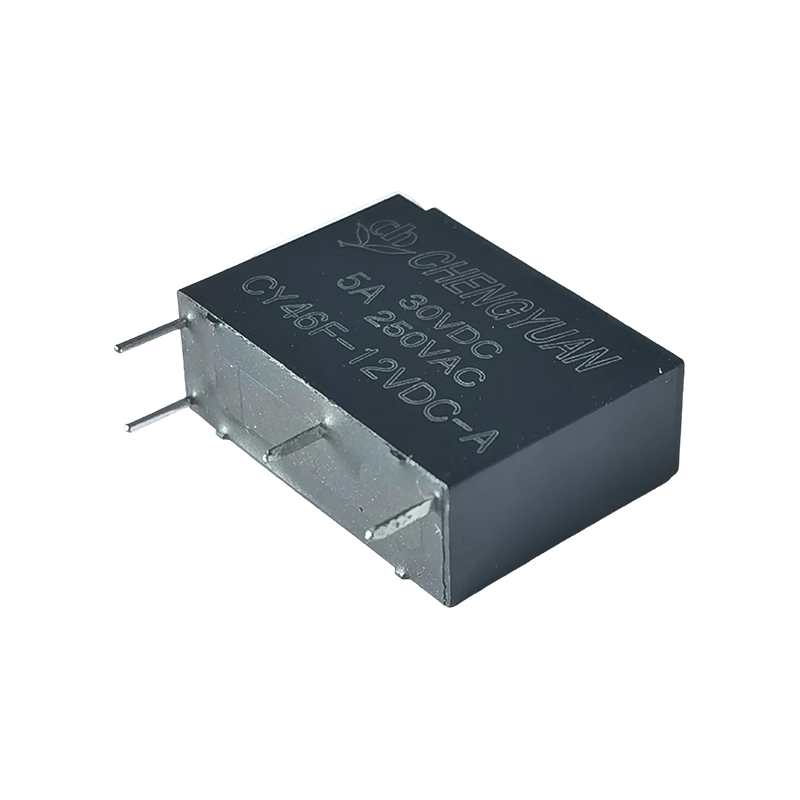

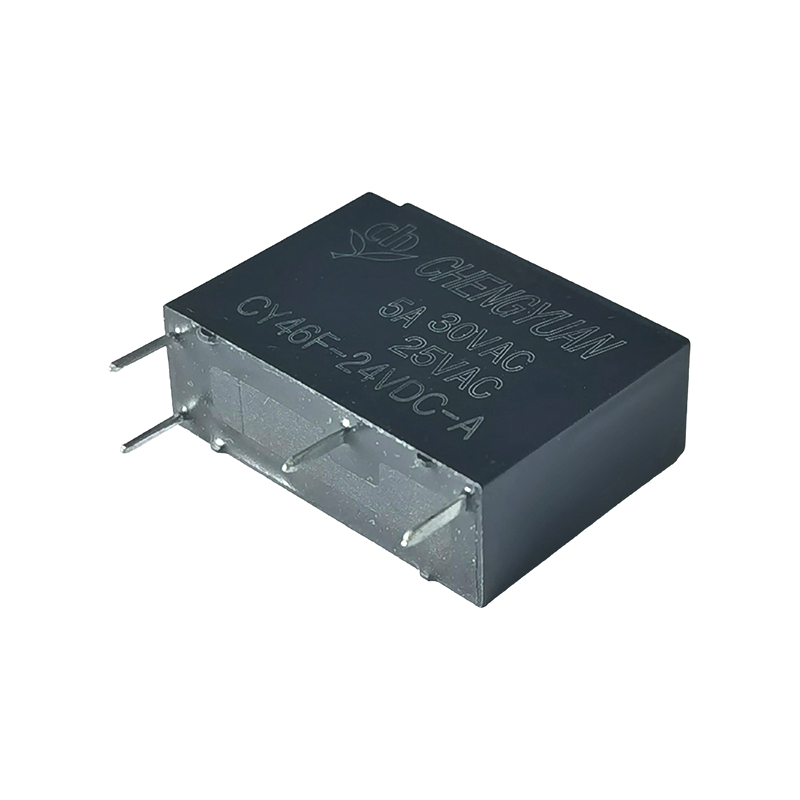

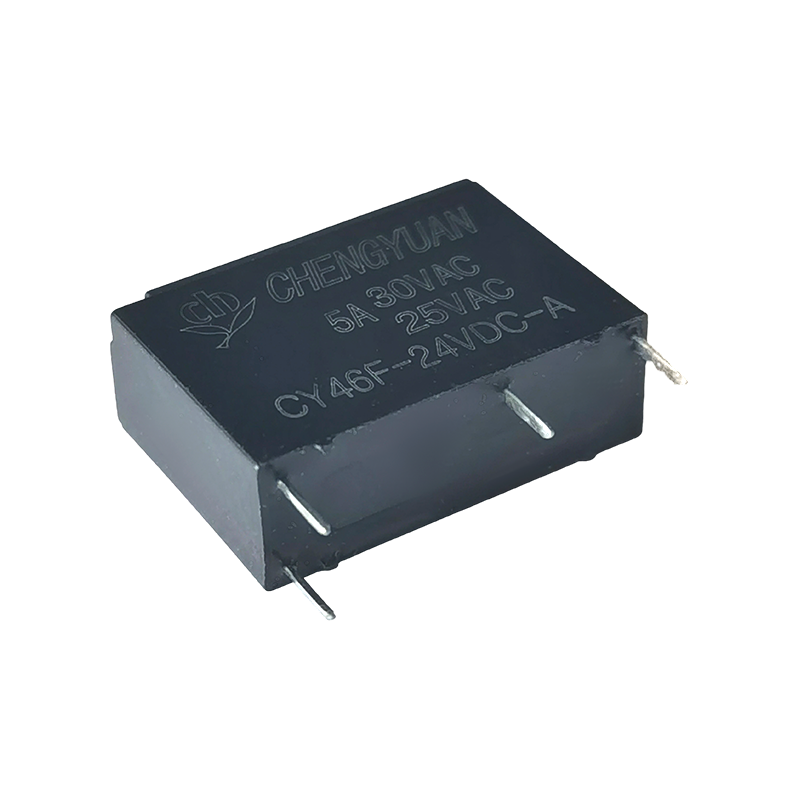

Caracteristici:
• Dimensiune compactă (20*7,2*16,6 mm), potrivită pentru plăci de circuite de înaltă densitate
• Tensiune mare de rezistență: 4000V (între bobină și contacte)
• Capacitate de comutare contact 5A
Aplicații tipice:
1. Aparate de uz casnic mici: controlul pornirii/opririi pentru aparatele electrocasnice mici, cum ar fi mini aragazuri de orez, umidificatoare mici, ceainice electrice portabile și ventilatoare mici de uz casnic, îndeplinind cerințele de design de miniaturizare ale acestor produse;
2. Dispozitive electronice de consum: bănci de alimentare, adaptoare mici, module de control al încărcării produselor digitale și comutare de circuite în playere audio și video mici, valorificând dimensiunea lor ultra-mică pentru configurații dense de PCB;
3. Control auxiliar industrial: Comutarea semnalelor senzorilor mici, modulele de expansiune PLC miniaturale și circuitele de control auxiliare pentru echipamente de automatizare (cum ar fi controlul luminii indicatoare, driverele de supapă electromagnetică mici), compatibile cu tensiunile industriale comune de control de 5VDC-24VDC;
4. Terminale inteligente pentru casă: gestionarea energiei pentru nodurile cu senzori inteligente, întrerupătoarele inteligente mici și modulele de recepție a telecomenzii fără fir, care îndeplinesc cerințele de design de putere redusă și de miniaturizare ale dispozitivelor inteligente de acasă;
5. Echipamente auxiliare de securitate și medicale: circuite de declanșare a semnalului pentru detectoare de securitate mici (cum ar fi senzori pentru uși și ferestre, detectoare de fum) și comutare a circuitelor interne pentru echipamente auxiliare medicale portabile (cum ar fi pulsoximetre mici), asigurând o funcționare stabilă;
6. Electronica auxiliară pentru automobile: Circuite de control pentru aparatele electrice mici din interiorul mașinii (cum ar fi ventilatoare auto, lumini ambientale), compatibile cu specificațiile comune de tensiune de 12VDC la vehicule.
Date de contact
| Tip | CY46F |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 5A250VAC |
| Max. curent de comutare | 5A |
| Max. tensiune de comutare | 250VAC |
| Max. puterea de comutare | 1250VA |
| Min. comutare sarcină | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 20 ms Max. (Fără diodă) |
| Timp de eliberare | 10 ms Max. (Fără diodă) |
| Rezistență la izolație | Min 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 750VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 4000VAC, 50/60Hz timp de 1 minut |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min |
| Distructiv | 10G Min |
| Rezistenta | Rezistență mecanică （10800ops./h) | 10.000.000 ops.(la temperatura camerei) |
| Rezistență electrică (360 ops./h) | 100.000 ops.(la temperatura camerei) |
| Temperatura mediului ambiant | -40℃~ 85℃( fără condens) |
| Greutate | Aprox. 3,9 g |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 5 | 40 | 125 | Aproximativ 0,20 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Aproximativ 0,36 W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

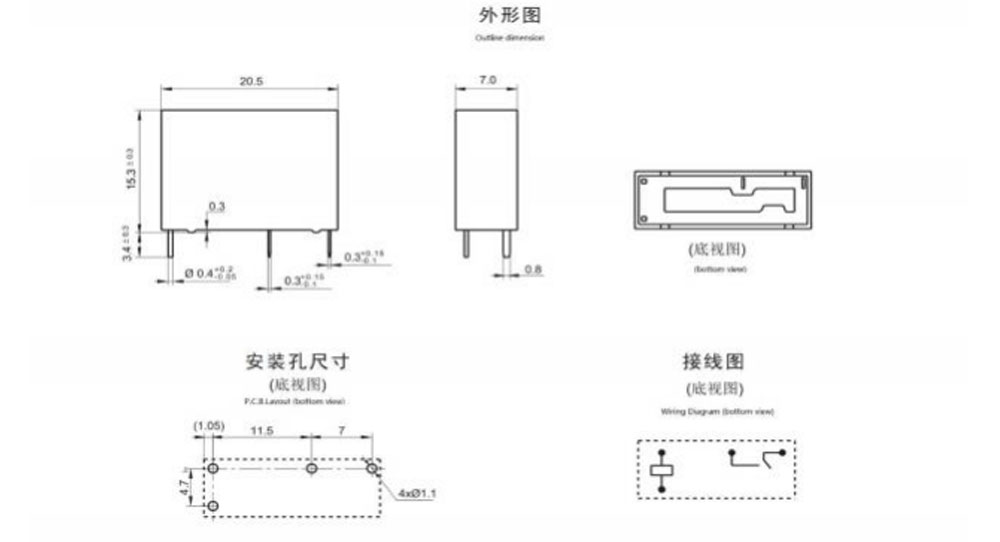

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

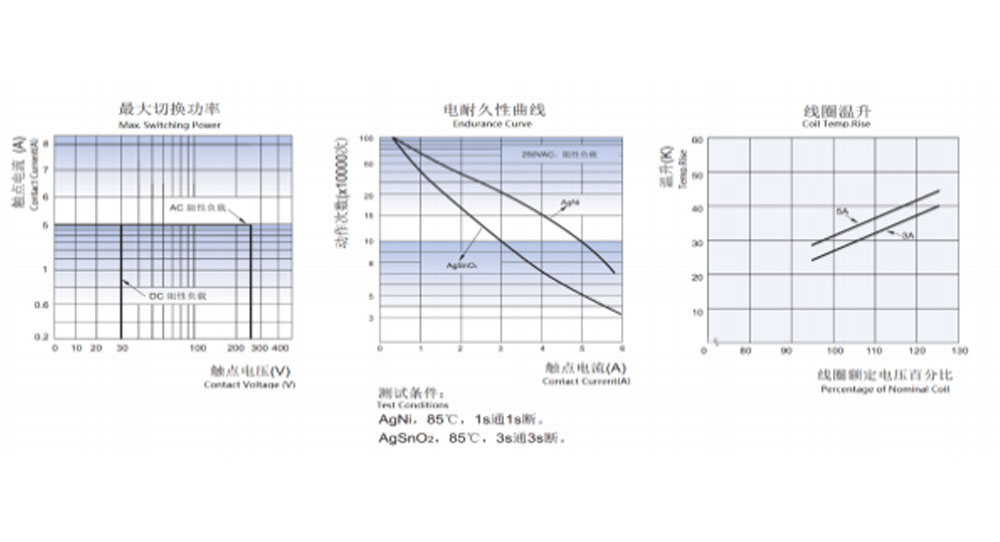

Curbe caracteristice
Informații de comandă
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1：Tip：CYF3
2: Număr de poli: 1-1Pol
3: Aranjament de contact: C De la C ; H Din A ; B Din B
4: Tensiune nominală: 5,6,9,12,18,24VDC
5: Putere bobină: D-0,36 W L-0,2 W
6: Construcție de protecție: rezistentă la S-Flux,
SH-Sigilat tip lavabil
7: Parametru special: Nil-Standard type
Scrisoarea sau numărul-cerință specială
Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafeței nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Un sufix special personalizat este disponibil după ce a fost evaluat de CHENGYUAN.
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă.
Nu am putut evalua toate performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru a alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
