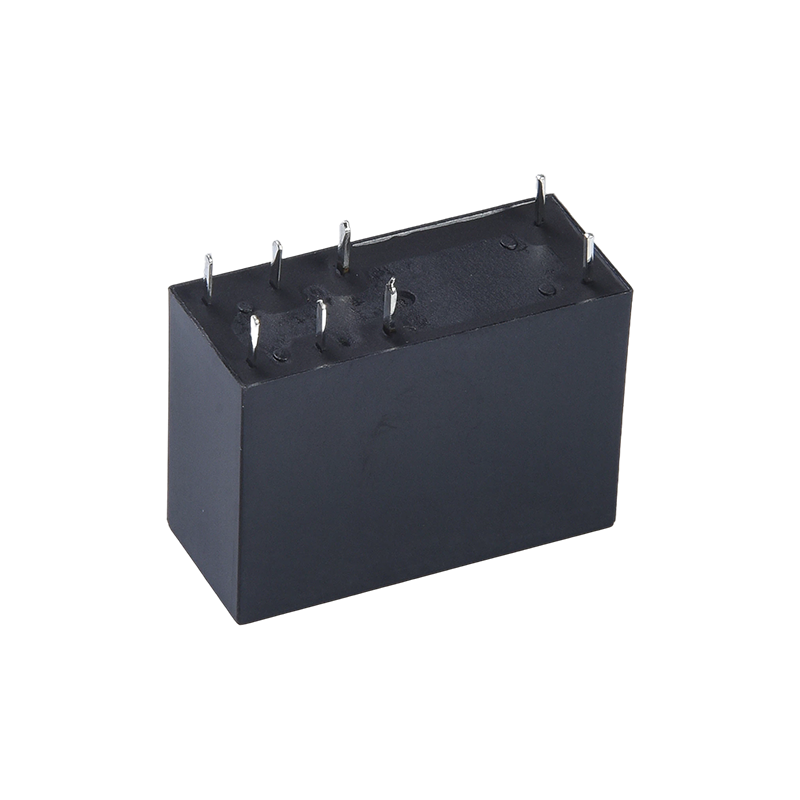

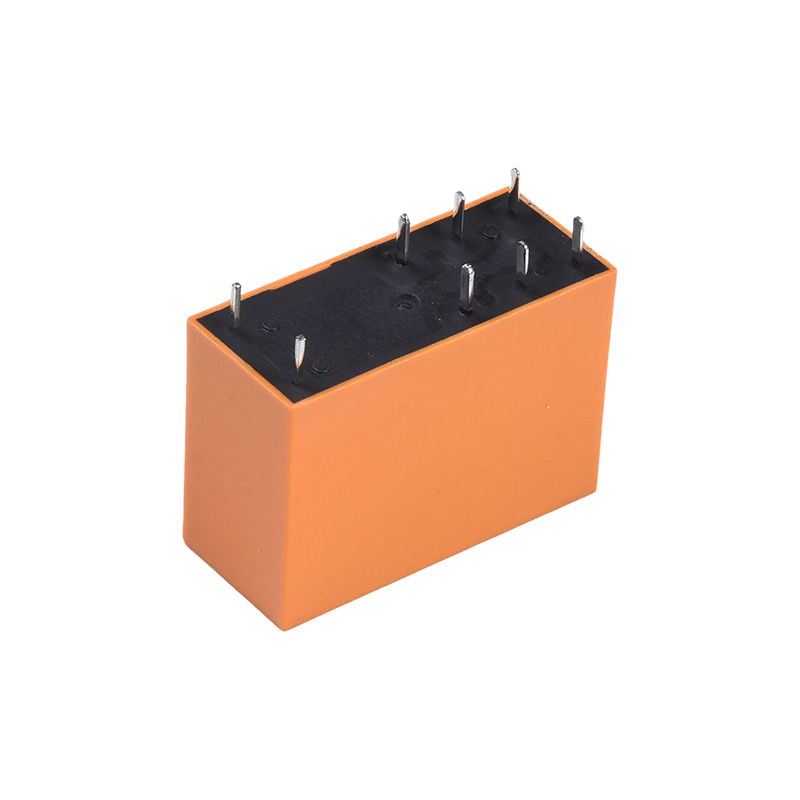

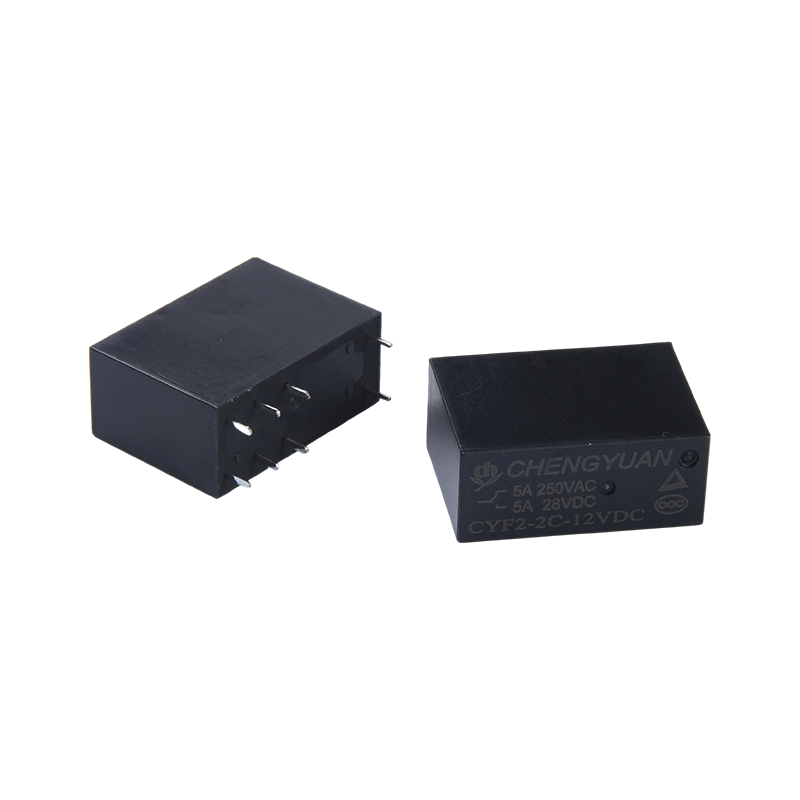

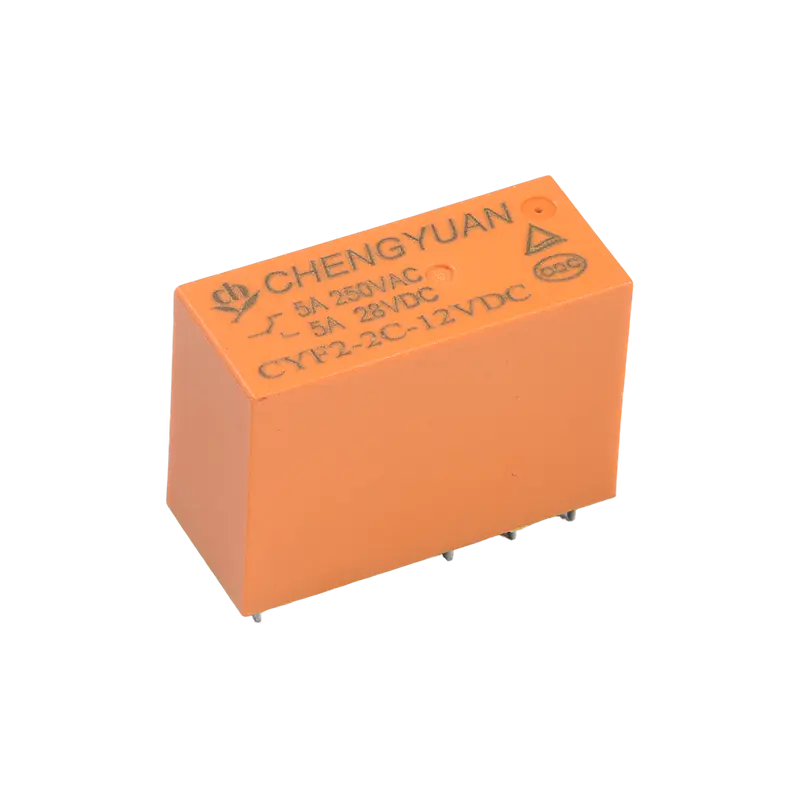

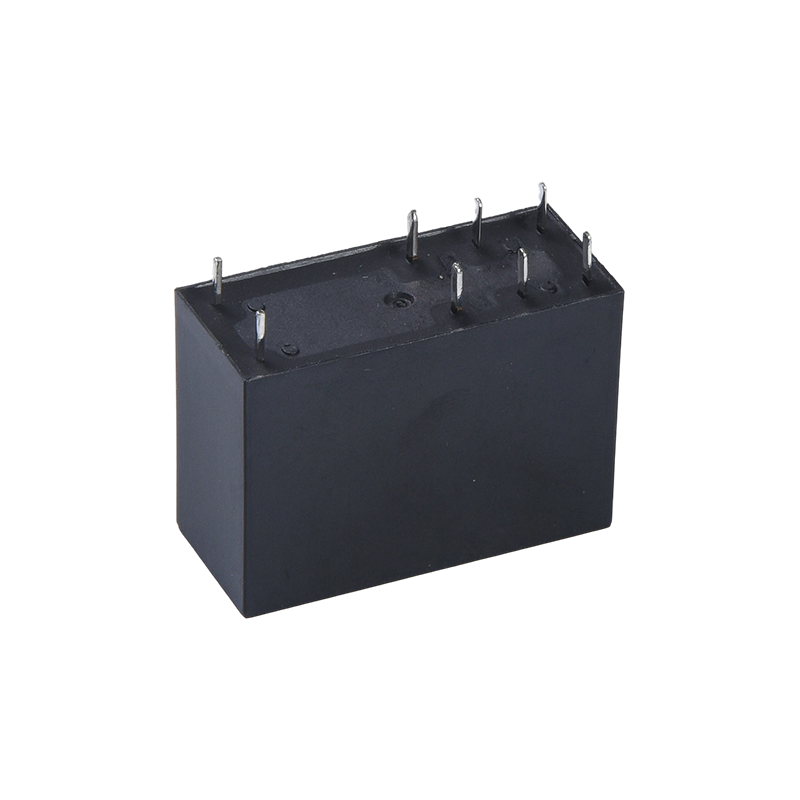

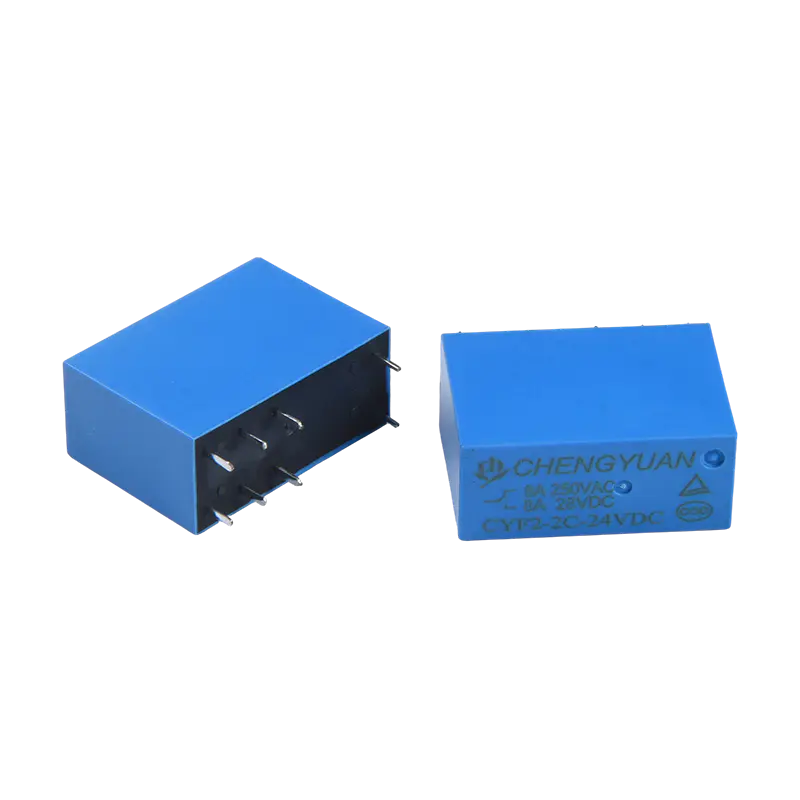

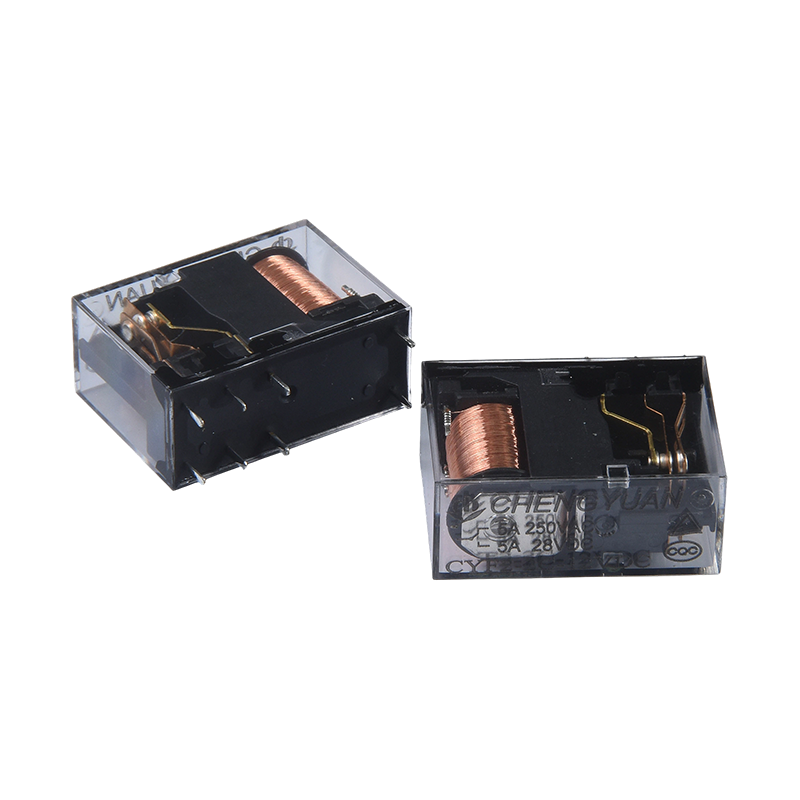

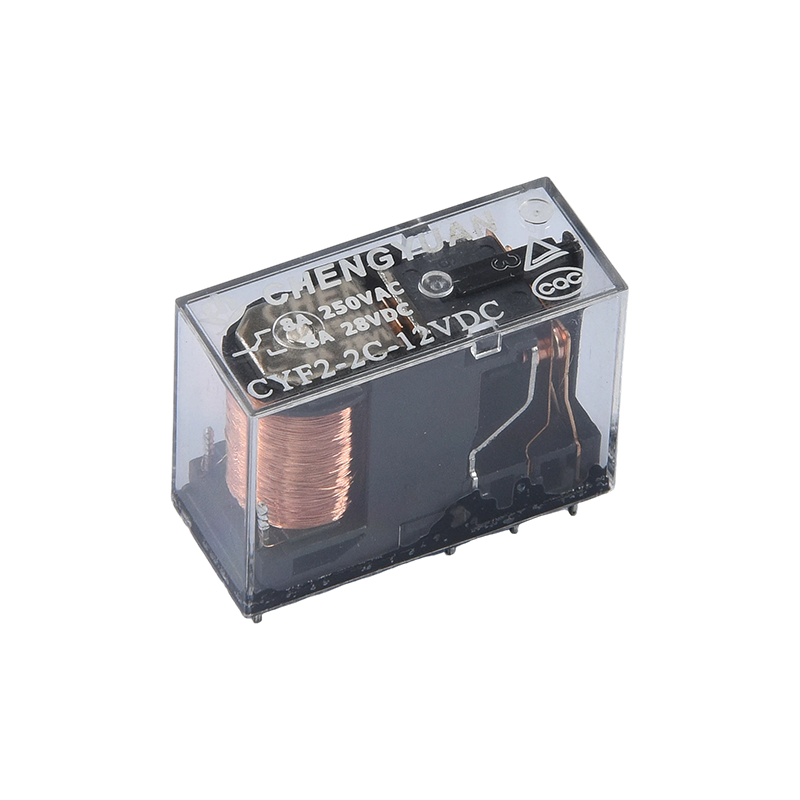

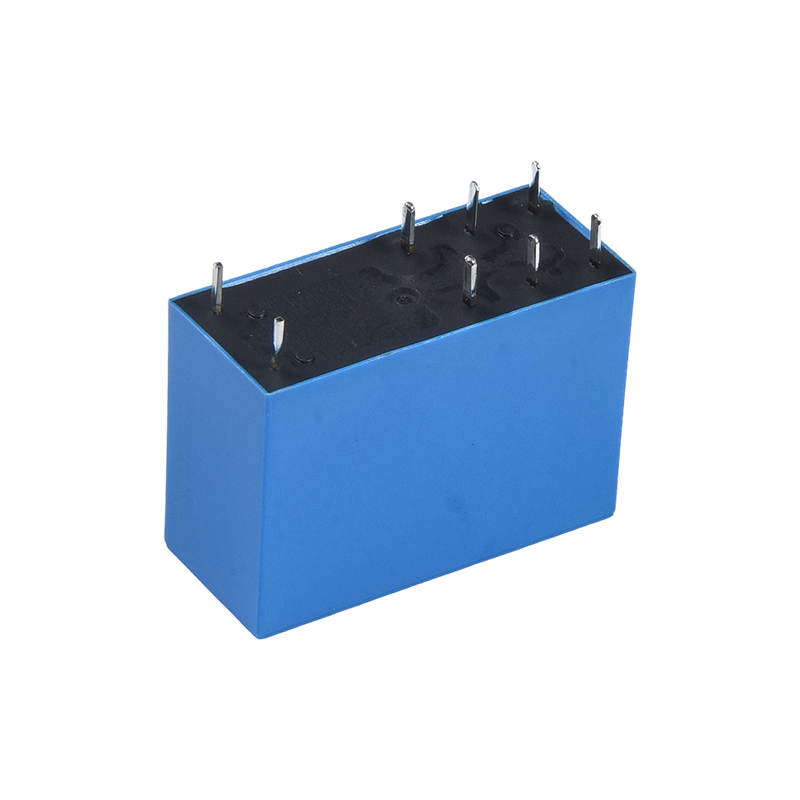

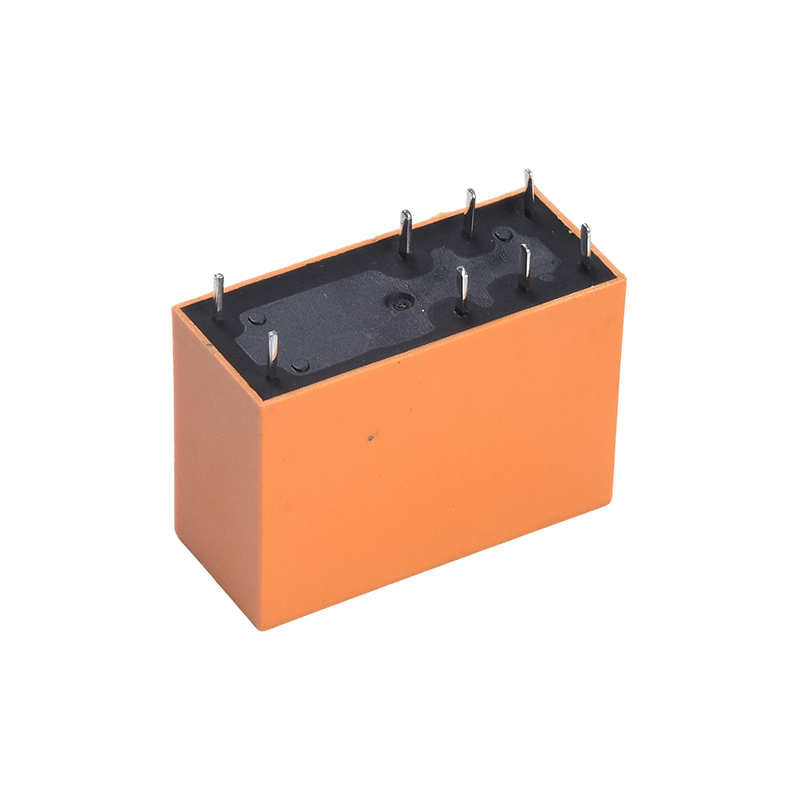

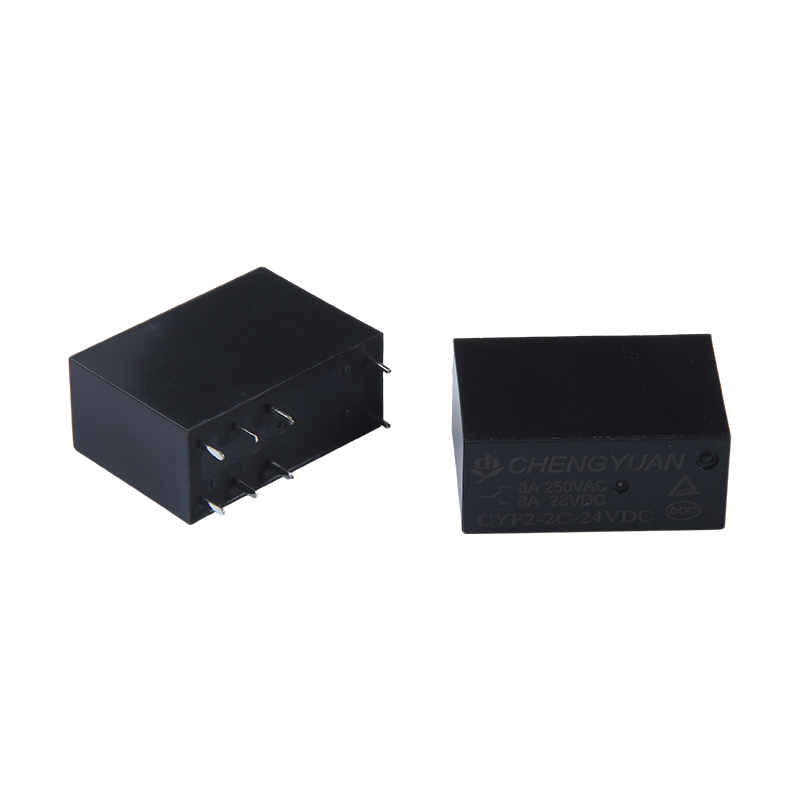

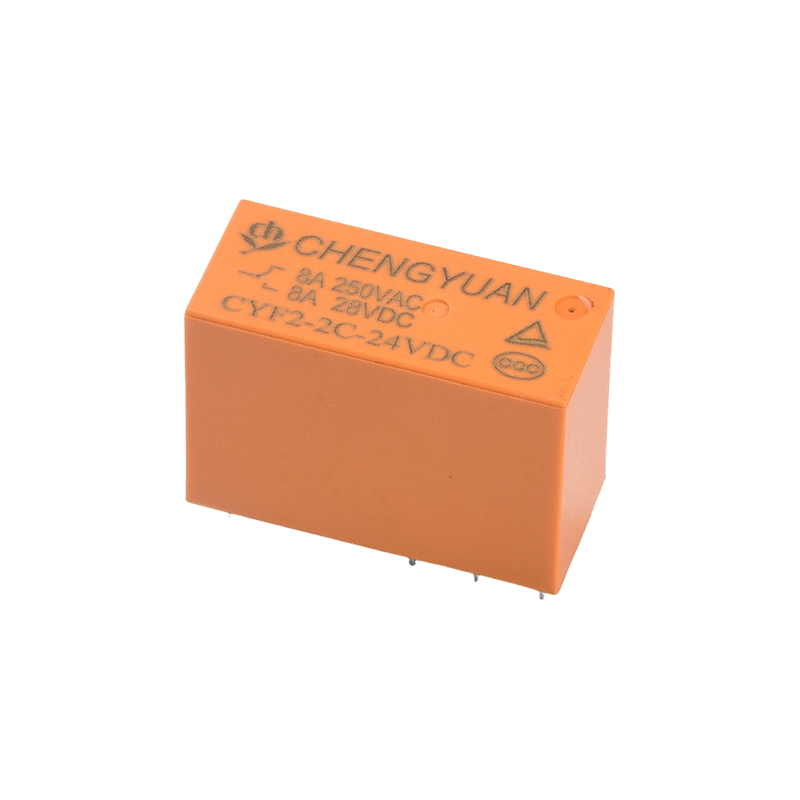

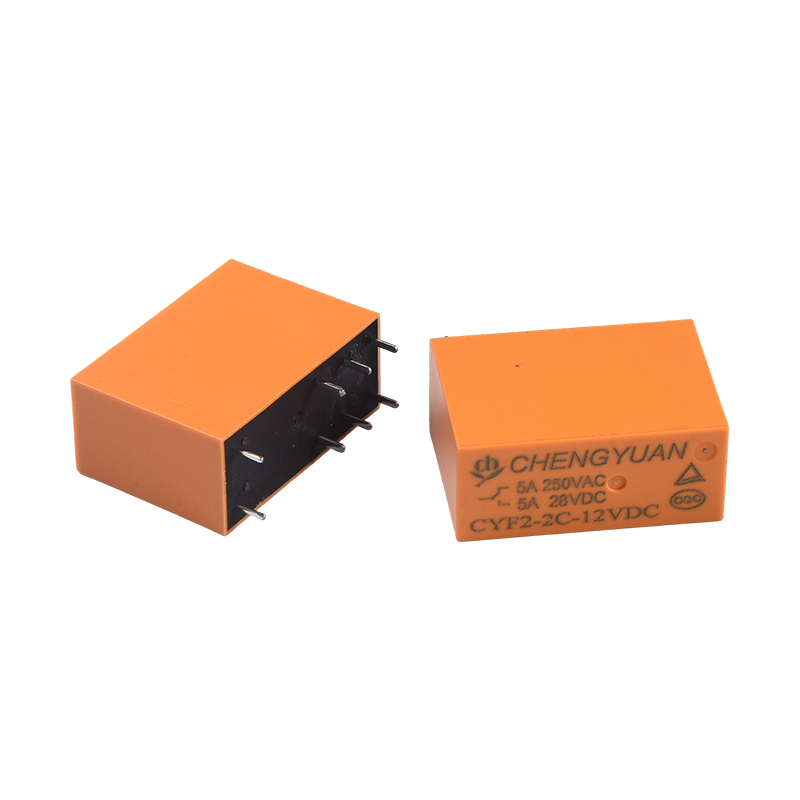

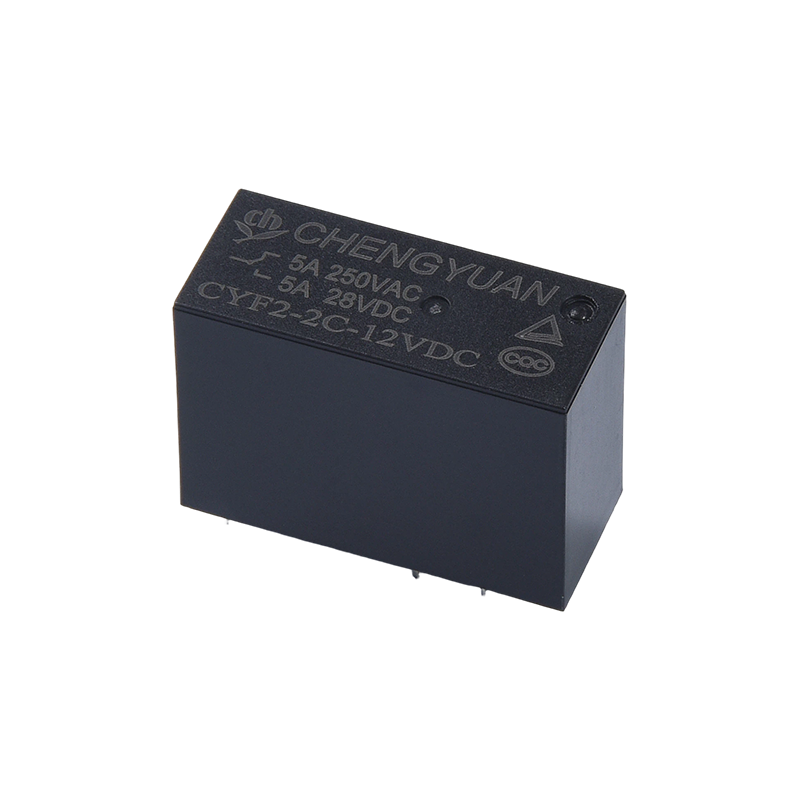

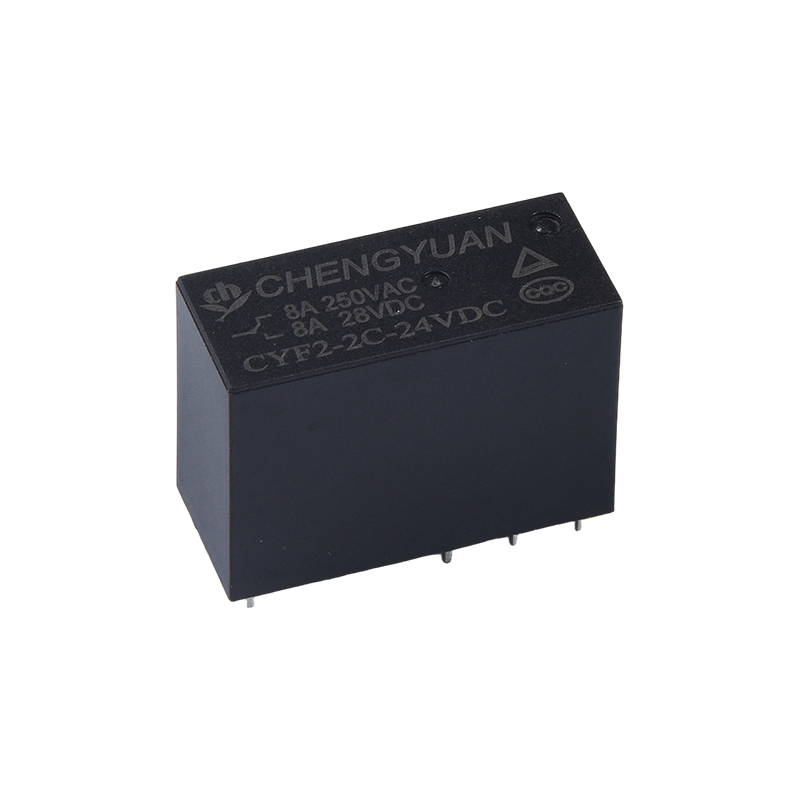

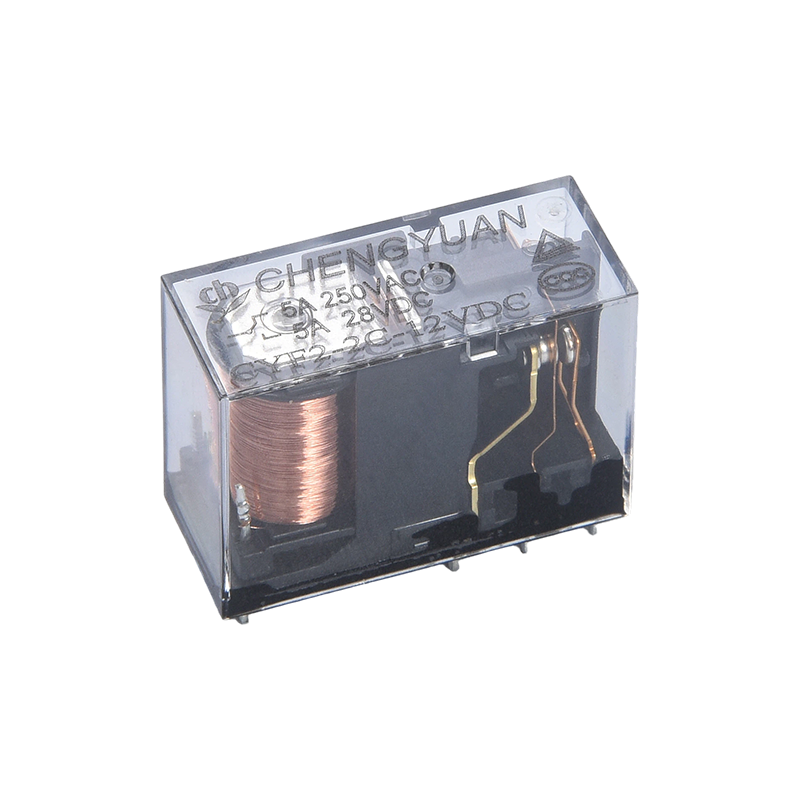

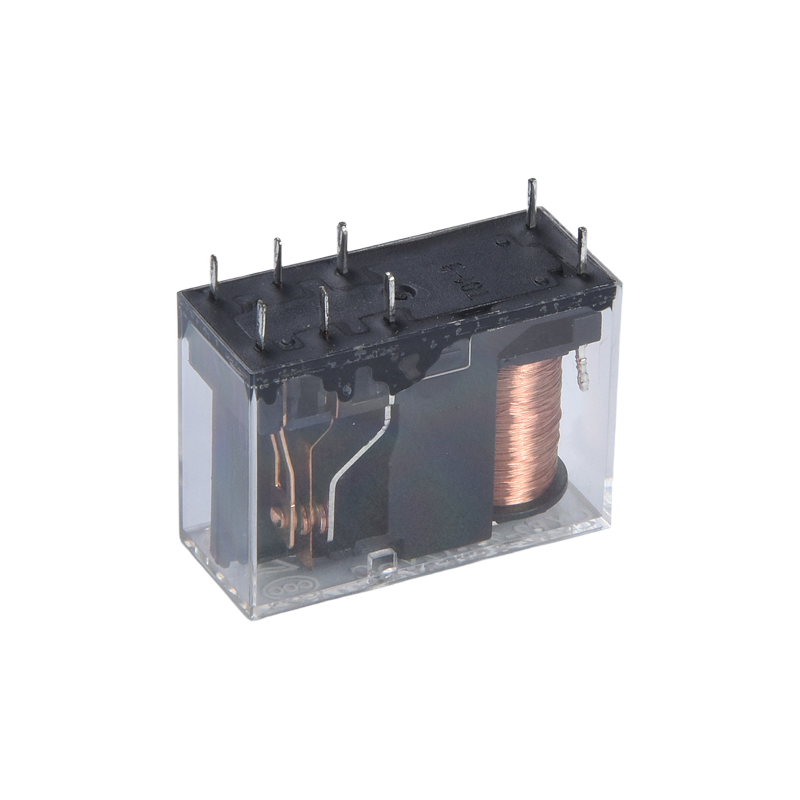

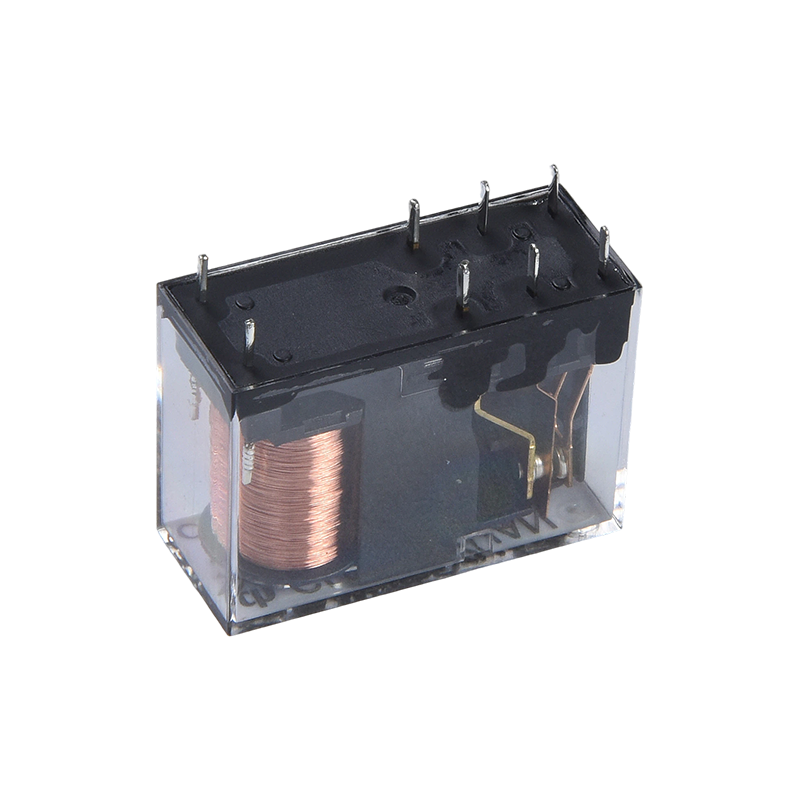

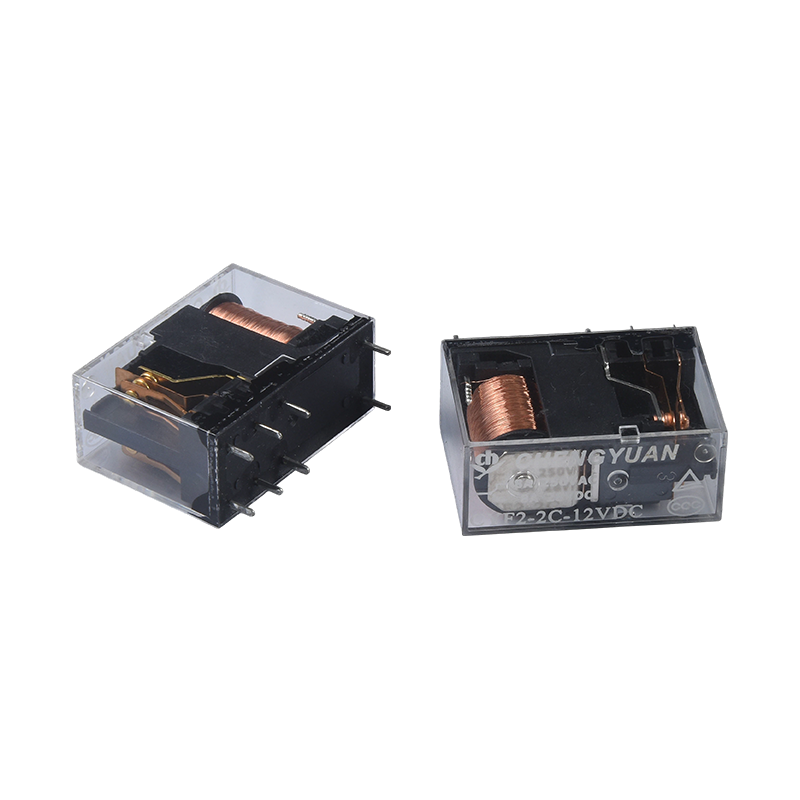

Caracteristici:
Adaptare la sarcină mare: capacitate de comutare a contactului de 17 amperi, acoperind mai multe specificații de sarcină (2 seturi de 5A/8A, 1 set de 10A/12A/16A), potrivite pentru diferite cerințe ale circuitului de alimentare;
Structura DPDT: Designul dublu poli dublu permite comutarea simultană/independentă a două seturi de circuite, extinderea funcțiilor de control și reducerea numărului de componente.
Izolație de rezistență la înaltă tensiune: tensiune de rezistență de 5000 de volți între bobină și contacte, performanță excelentă de izolație, reducând riscul de defecțiune a circuitului;
Compatibilitate largă de tensiune: intervalul de tensiune al bobinei 3VDC-48VDC, compatibil direct cu diferite circuite de control fără a fi nevoie de componente suplimentare de conversie a tensiunii;
Instalare compactă: Dimensiune mică, structură cu 8 pini, potrivită pentru configurații PCB de înaltă densitate, economisind spațiu pentru echipamentele interne;
Certificare autorizată: Certificat de TUV și CQC, care îndeplinește standardele internaționale și interne de siguranță, potrivit pentru mai multe piețe regionale.
Funcționare stabilă: control de comutare fiabil bazat pe principii electromagnetice, rezistență stabilă de contact, răspuns rapid, potrivit pentru funcționare continuă în medii cu putere redusă.
Asamblare convenabilă: Structura obișnuită cu 8 pini facilitează lipirea automată, îmbunătățind eficiența producției și reducând erorile de asamblare. Aplicabil
Scenarii:
Domeniu industrial: comutarea semnalului și controlul puterii pentru echipamente de automatizare industrială, sisteme de control PLC și sisteme electrice de mașini-unelte;
Protecția sursei de alimentare: Circuite de comutare pentru sistemele de alimentare neîntreruptibilă UPS, asigurând o alimentare continuă;
Aparate de uz casnic: Circuite de control pentru aparate electrocasnice mari, cum ar fi mașini de spălat, frigidere și aparate de aer condiționat, permițând comutarea sarcinii și selectarea modului;
Audio-vizual și securitate: Comutarea semnalului pentru echipamente audio și controlul circuitelor pentru sistemele de alarmă de securitate;
Alte dispozitive electronice: circuite de control pentru televizoare (televizoare) și module de gestionare a energiei pentru instrumente electronice mici.
Date de contact
| Tip | CYF2 |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 5A/8A 250VAC |
| Max. curent de comutare | 8A |
| Max. tensiune de comutare | 277VAC |
| Max. puterea de comutare | 2216VA |
| Min. comutare sarcină | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 15 ms Max. (Fără diodă) |
| Timp de eliberare | 5 ms Max. (Fără diodă) |
| Rezistenta de izolare | Min 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 1000VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 5000VAC, 50/60Hz timp de 1 minut |
| Rezistenta la vibratii | Distructiv | 10-55Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55Hz, la amplitudine dublă de 1,5 mm |
| Rezistenta la socuri | Funcțional | 10G Min |
| Distructiv | 10G Min |
| Rezistenta | Rezistenta mecanica （10800ops./h) | 10000000 ops.(la temperatura camerei) |
| Rezistenta electrica (360ops./h) | 100000 ops.(la temperatura camerei) |
| Temperatura mediului ambiant | -40℃~ 85℃ (fără condensare) |
| Greutate | Aprox. 14 g |
Date bobine (la 20℃)
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 3 | 240 | 12.5 | Aproximativ 0,72 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Aproximativ 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă permisă pe bobină mai mai de 10 minute pentru a evita supraîncălzirea a bobinei.

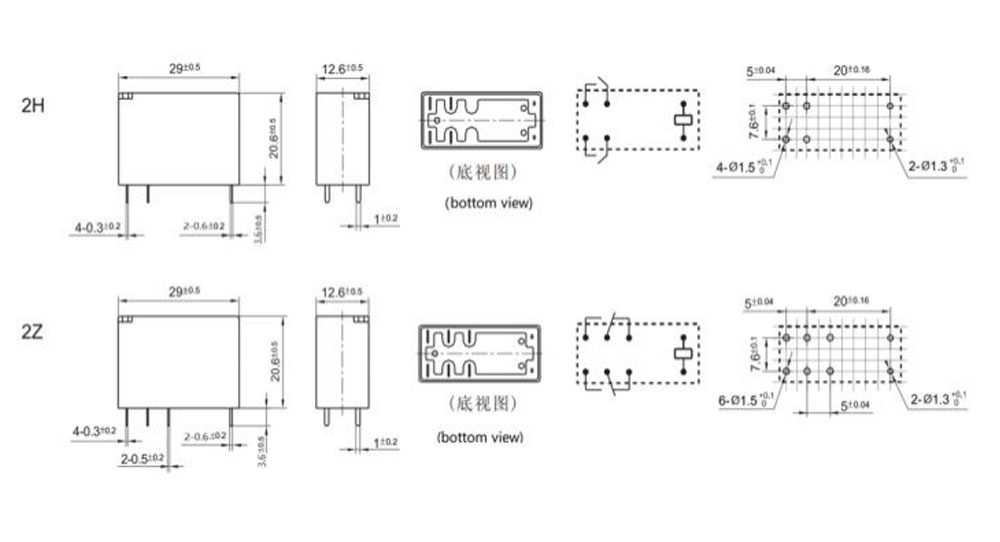

Dimensiunea de contur, Schema de conexiuni, dispunerea PCB (Unitate: mm)

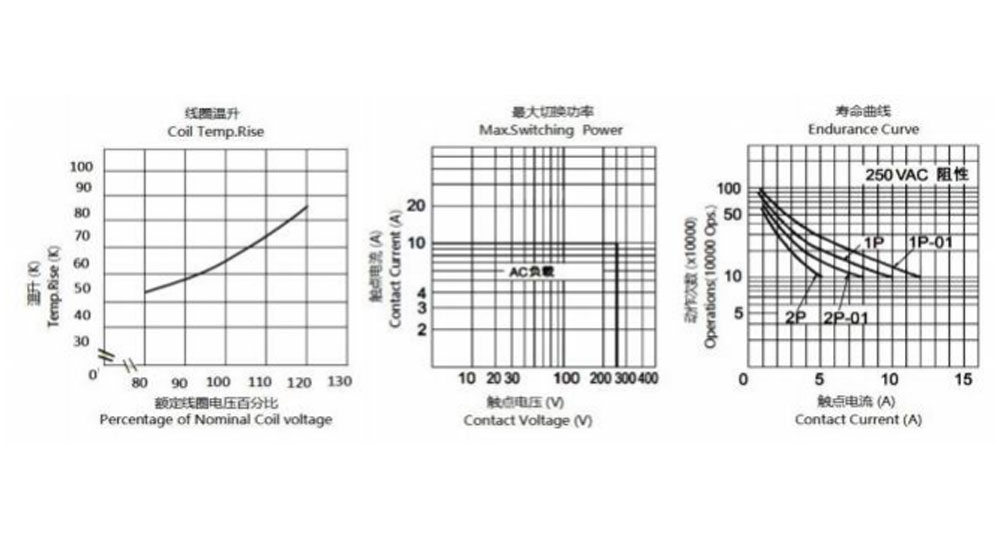

Curbe caracteristice
Informații de comandă
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Tip: CYF2
2： Lui 8A Nul -5A
3: Număr de poli: 2-2Poli
4: Aranjament de contact: C Fom C ; H Din A ; B Din B
5: Tensiune nominală: 3,5,6,9,12,18,24,48VDC
6: Culoare carcasa: T -Transparent, H-Negru, L-Albastru
7: Putere bobină: D-0,72 W L-0,54 W
8: Construcție de protecție: rezistentă la S-Flux,
SH-Sigilat tip lavabil
9: Parametru special: Tip nil-Standard
Scrisoarea sau numărul-cerință specială
Releele rezistente la flux nu pot fi utilizate în mediul înconjurător cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafețelor nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Clauză de declinare a responsabilităților: specificația are doar o referință. Specificațiile pot fi modificate fără o notificare prealabilă.
Nu am putut evalua toată performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există o întrebare, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului de a determina ce produs ar trebui folosit.
