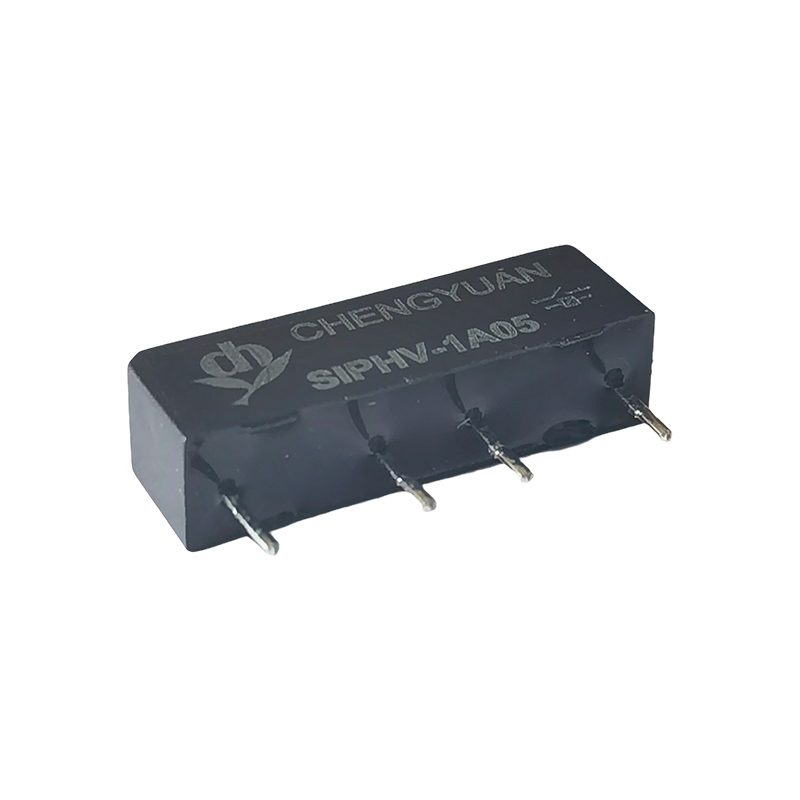

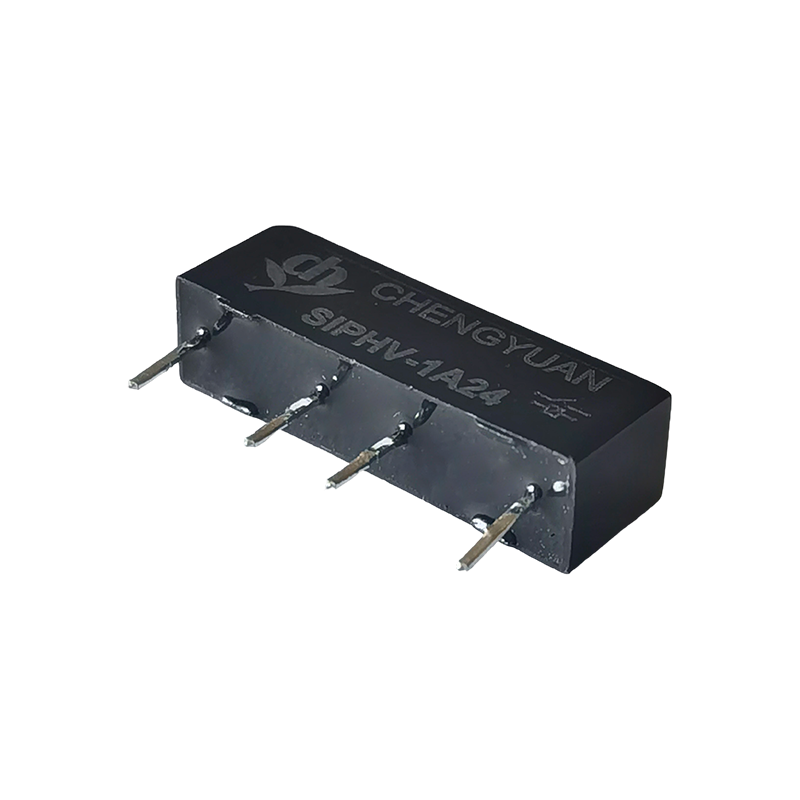

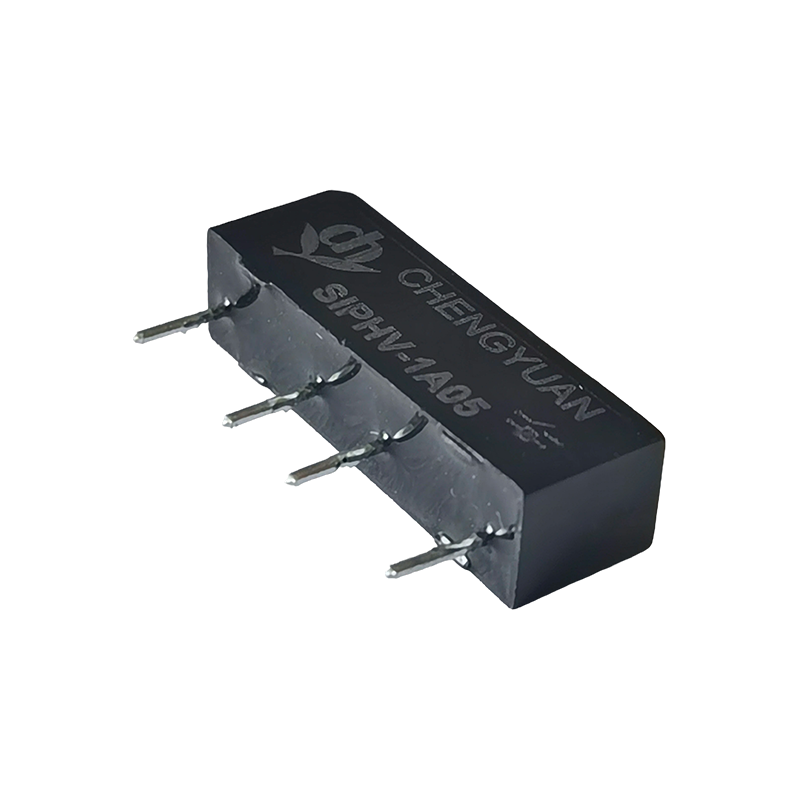

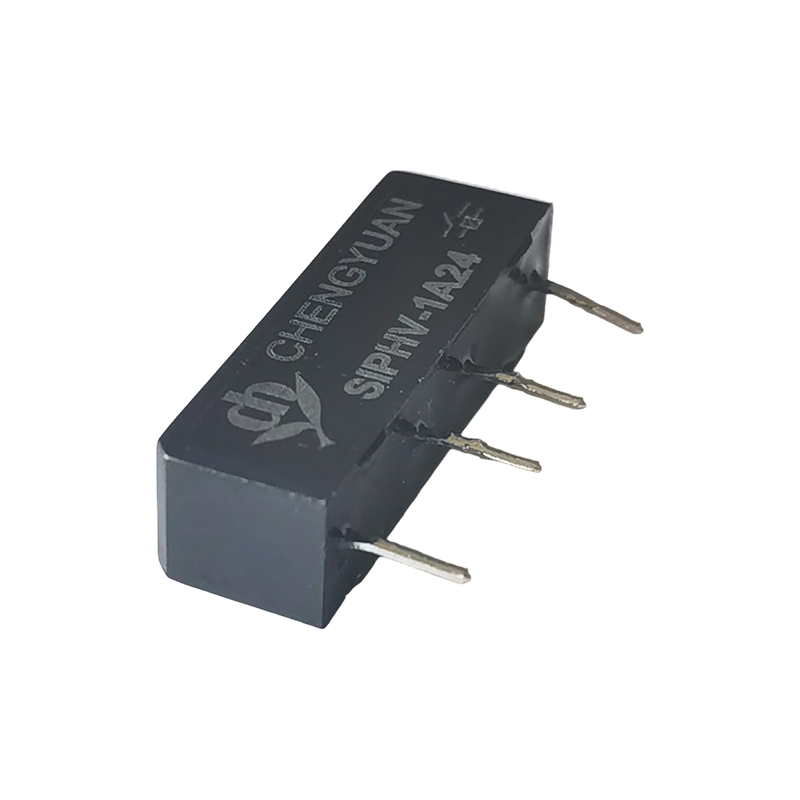

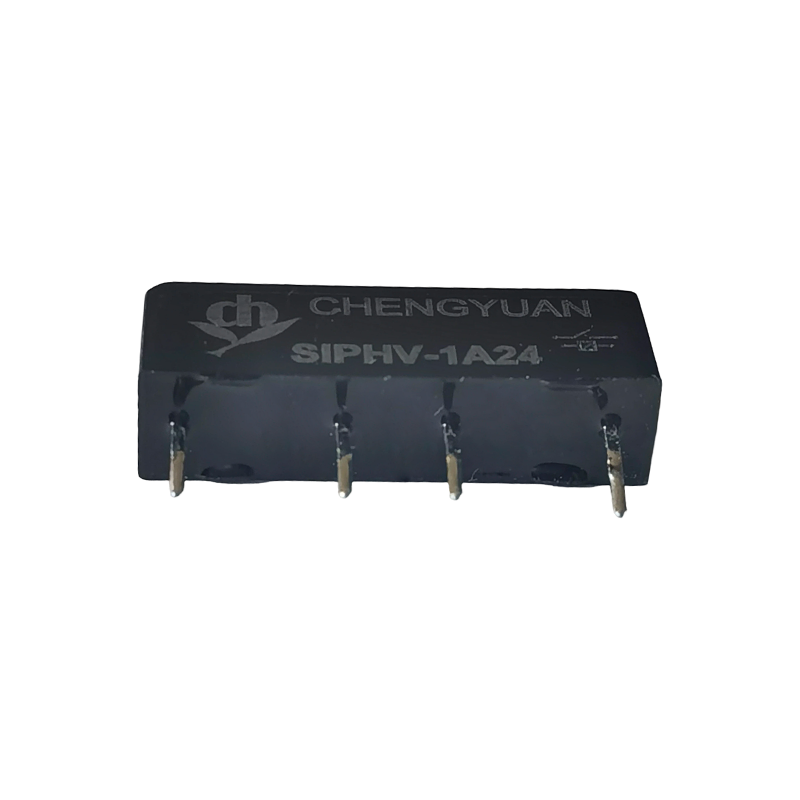

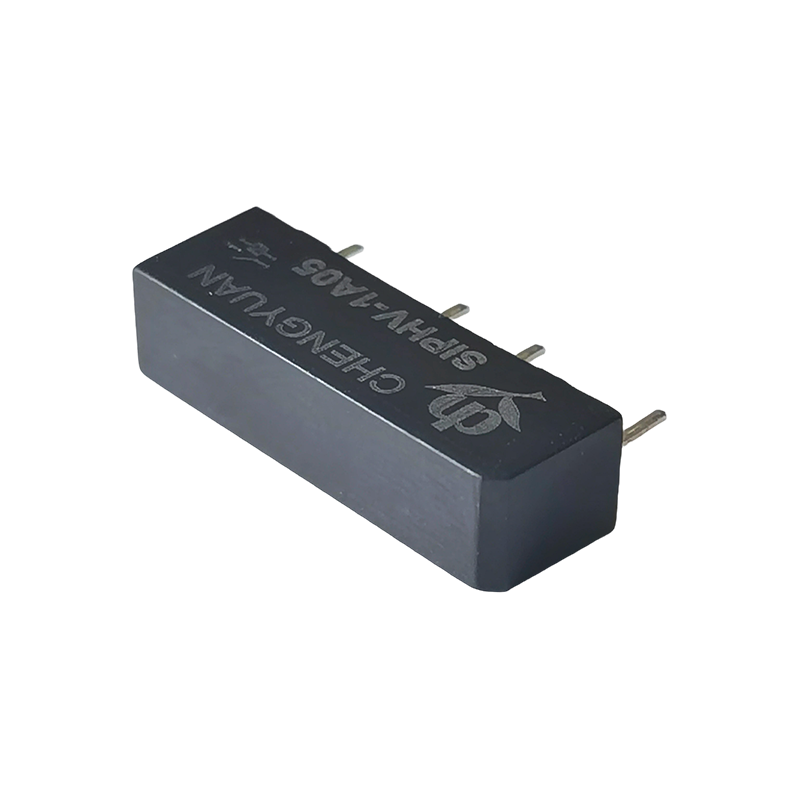

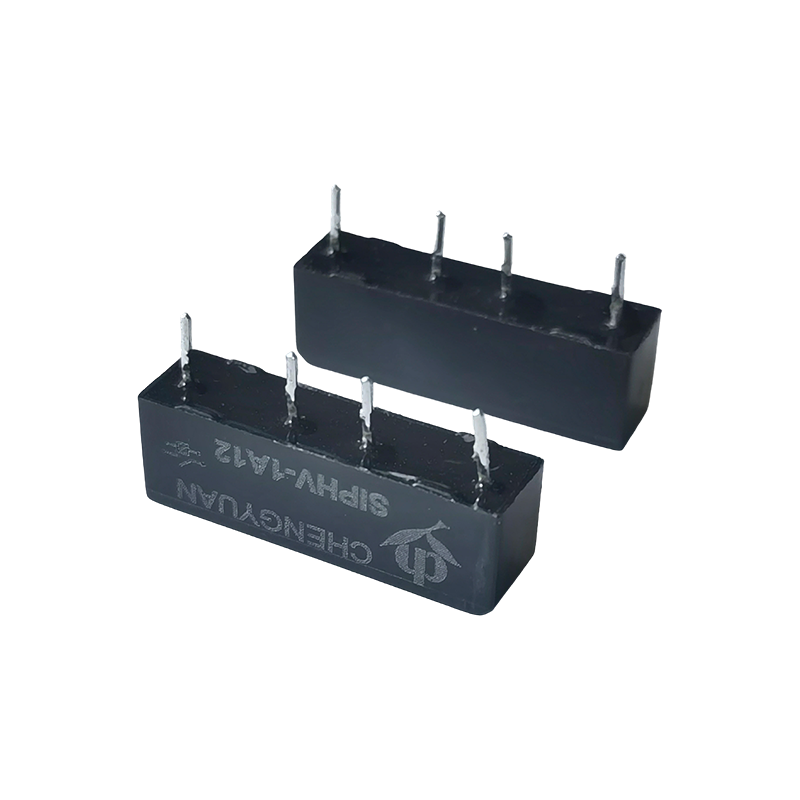

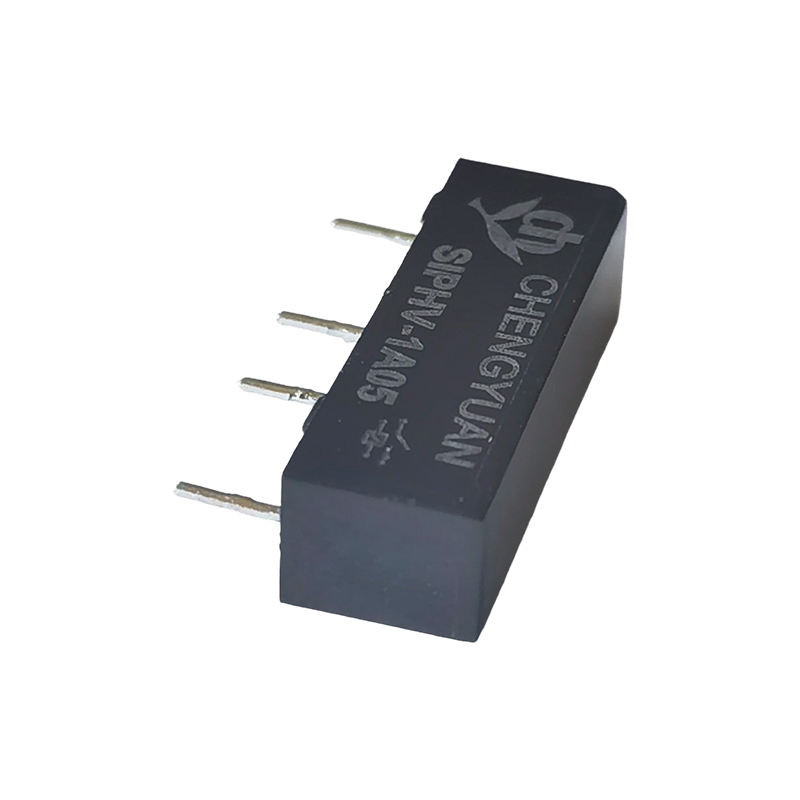

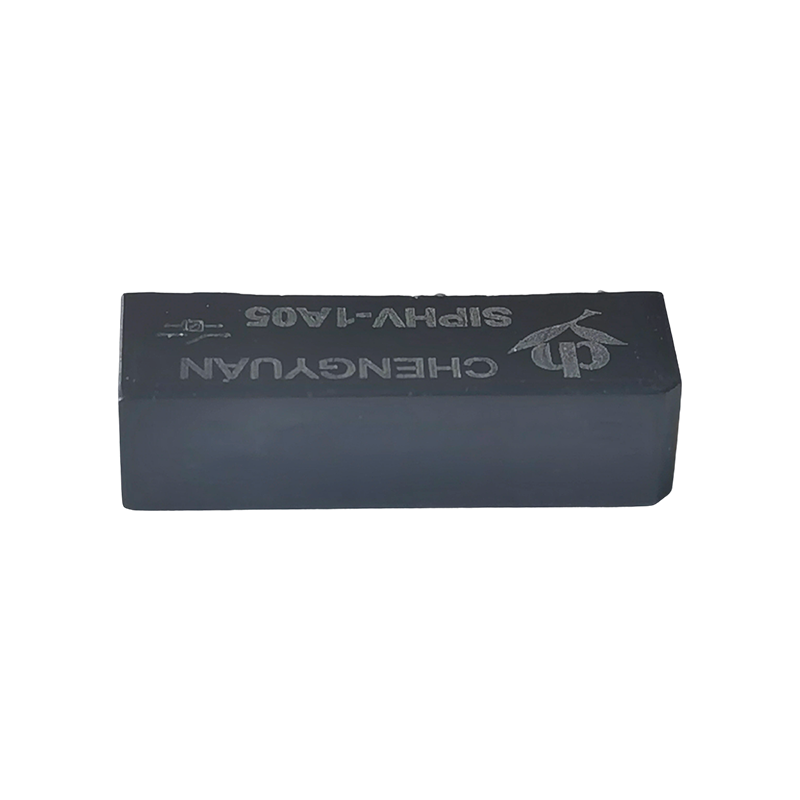

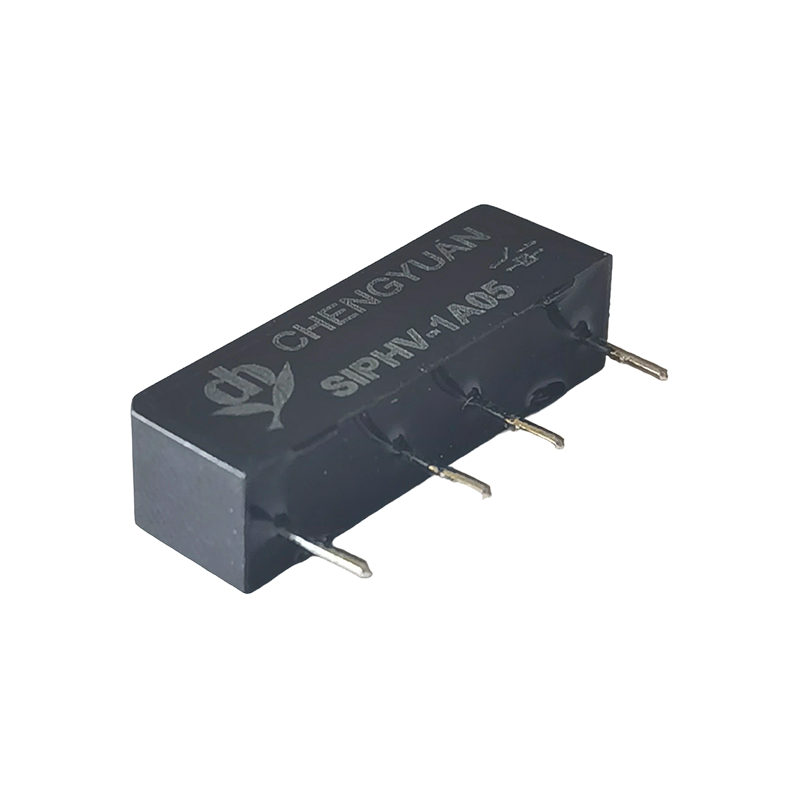

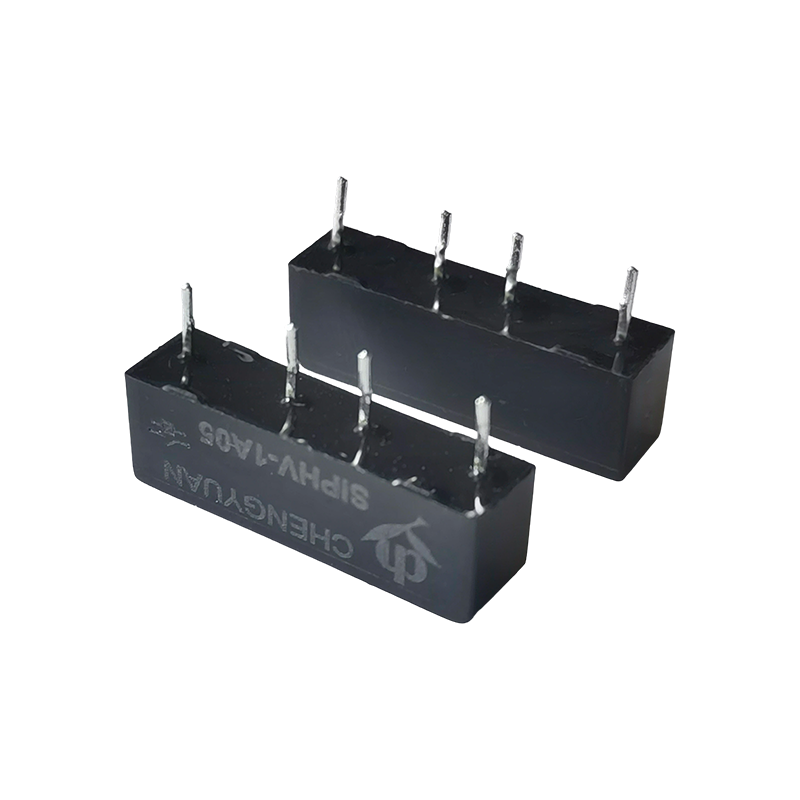

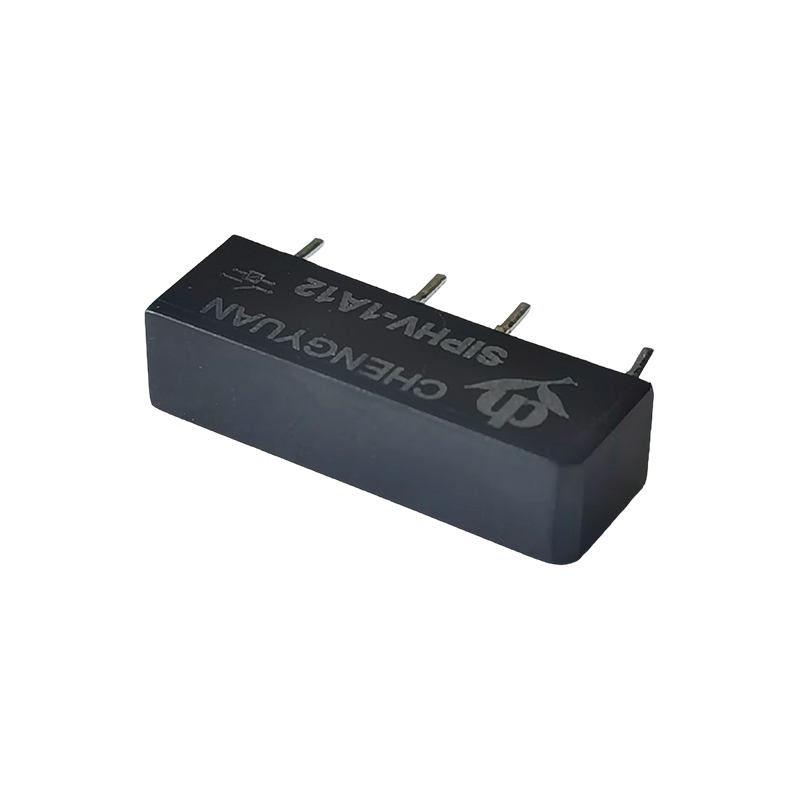

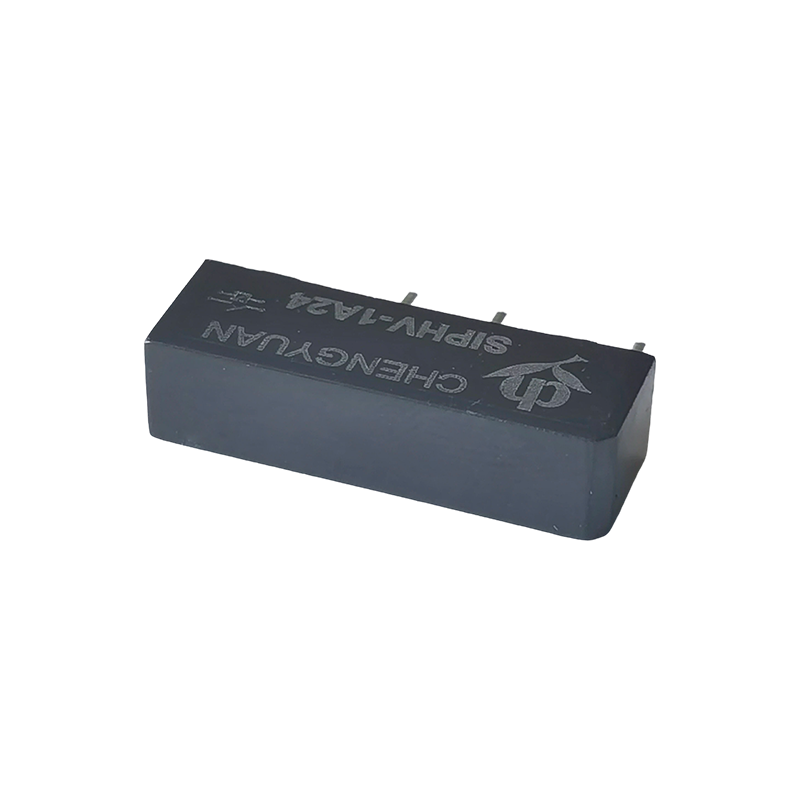

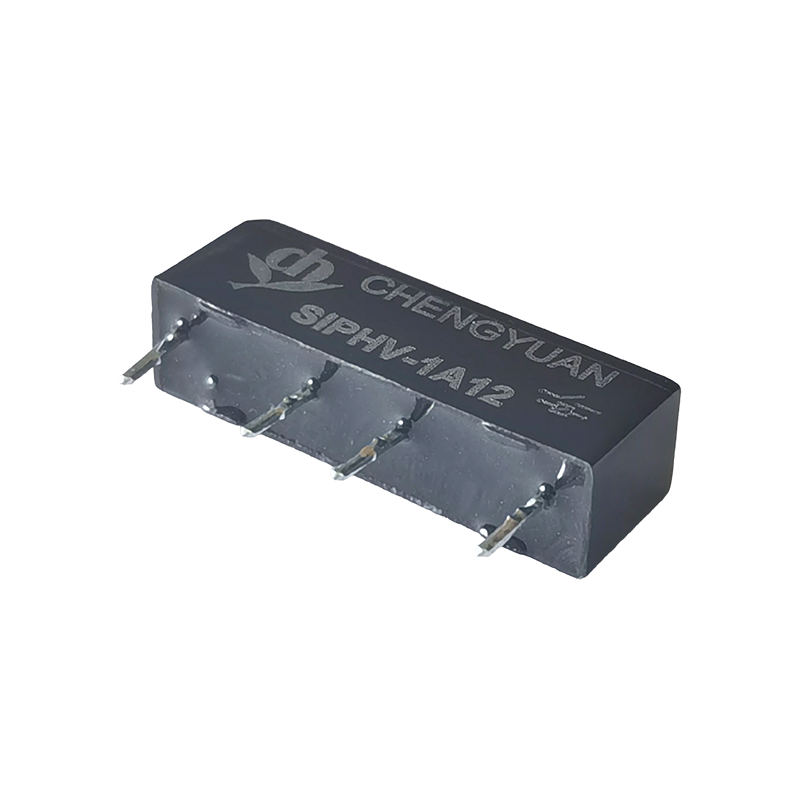

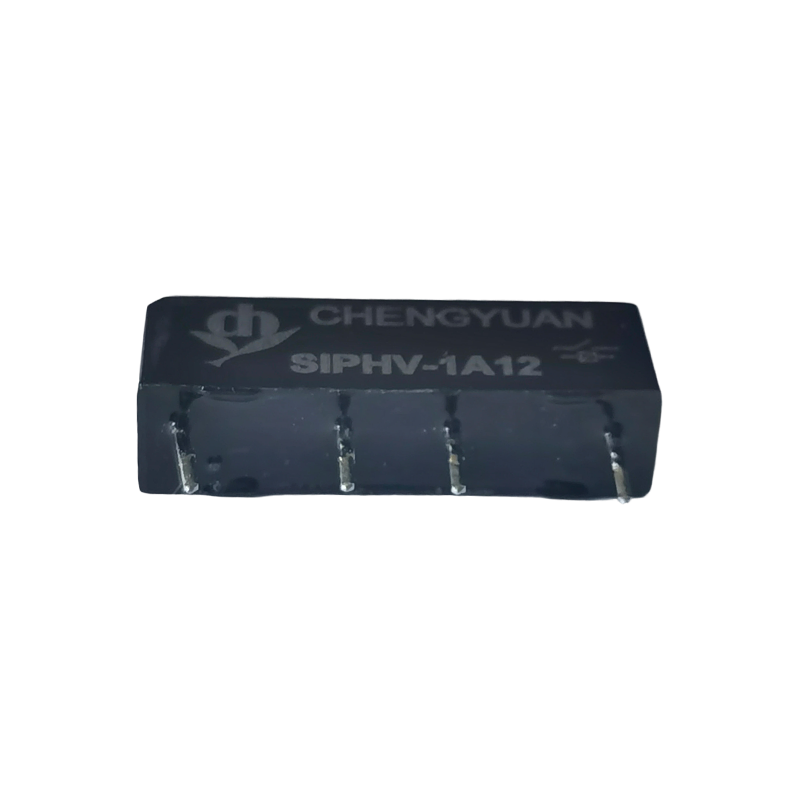

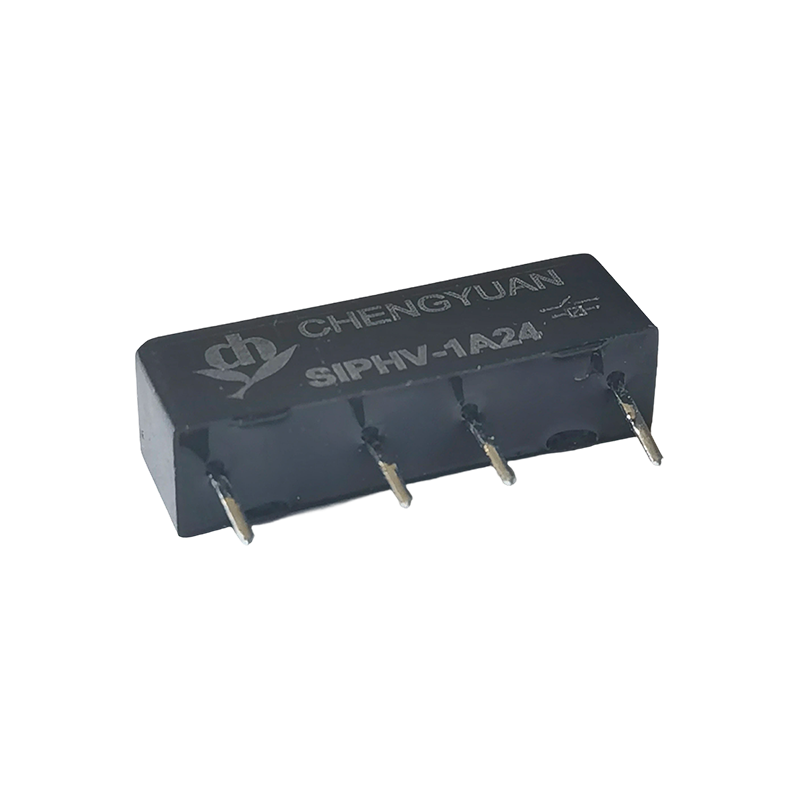

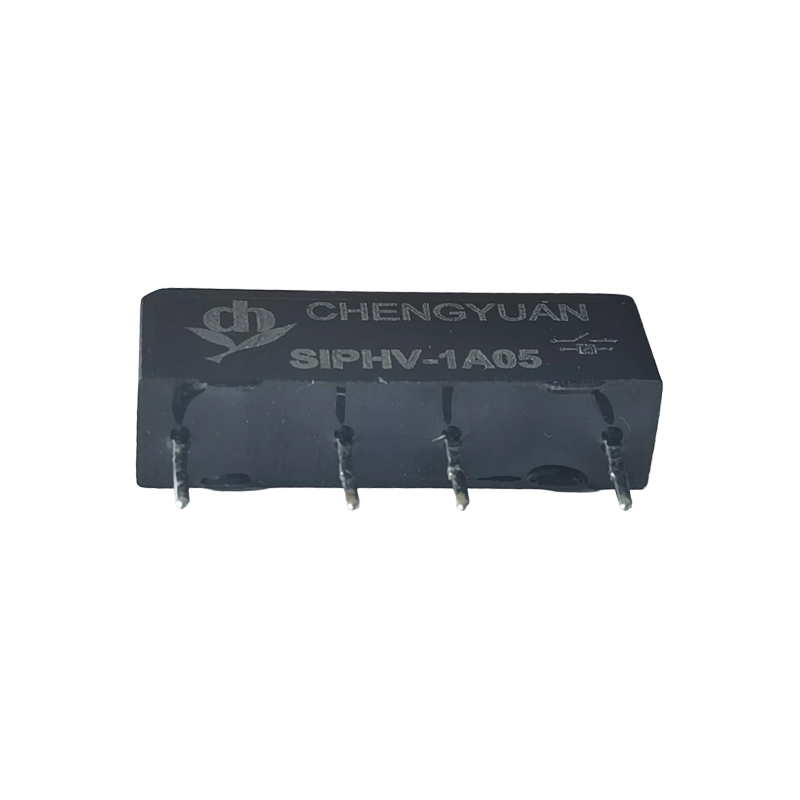

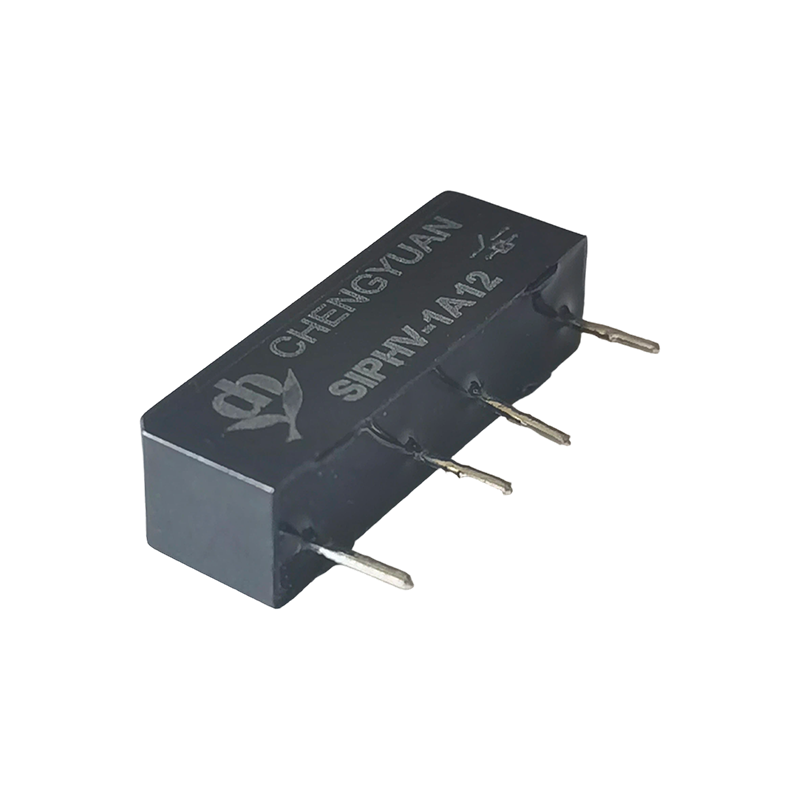

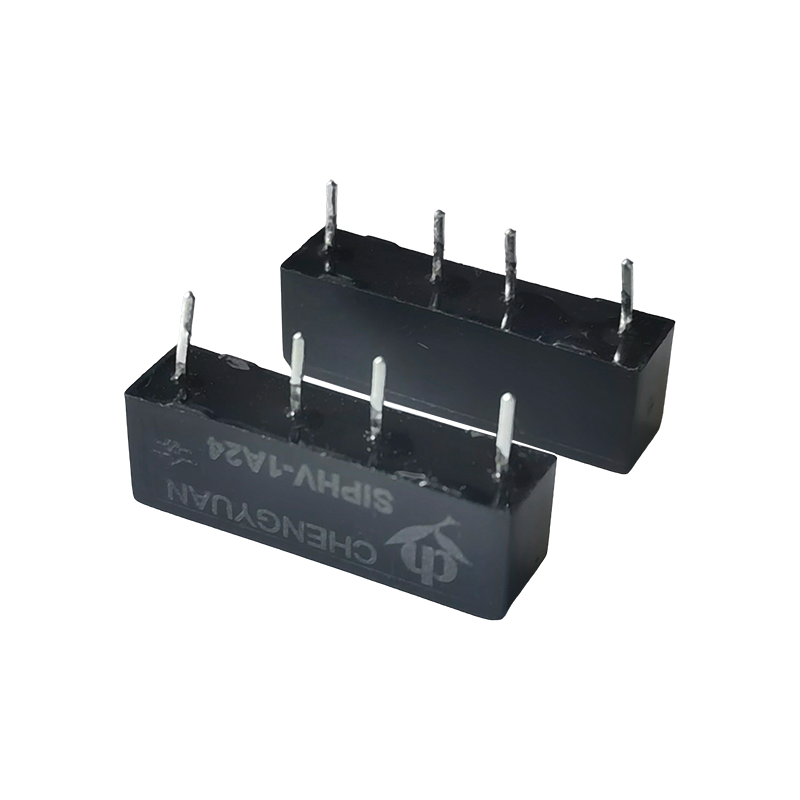

Caracteristicile produsului:
Rezistență la tensiune ultra-înaltă: Tensiune nominală maximă de până la 4KVDC, capabilă să reziste la sarcini de 1000VAC vârf/VDC, depășind cu mult nivelul de rezistență la tensiune al releelor tipice.
Tehnologia comutatorului cu lame: folosește un comutator cu lame ca element central de comutare, oferind viteză de comutare rapidă, durată de viață lungă și rezistență de contact scăzută.
Ambalare în miniatură: Designul compact SIP (Single In-line Package) economisește în mod semnificativ spațiul pe placa de circuit, facilitând montarea de înaltă densitate.
Montare directă pe PCB: Proiectat special pentru plăci PCB, asigurând o lipire sigură și adecvarea pentru producția automată.
Consum redus de energie: intervalul de tensiune al bobinei de la 3VDC la 24VDC, ușor de integrat în diferite circuite de control de joasă tensiune.
Aplicații tipice:
Echipamente de testare de înaltă tensiune: utilizate în instrumente de testare, cum ar fi testere de rezistență la tensiune și teste de izolație pentru a comuta și izola semnalele de înaltă tensiune.
Electronică medicală: Potrivită pentru secțiunile de control de înaltă tensiune din echipamentele medicale, asigurând izolarea în siguranță.
Echipament de comunicație: Folosit în modulele de circuite care necesită izolarea de înaltă tensiune sau comutare în sistemele de comunicații.
Instrumentele de măsurare de precizie servesc ca o componentă cheie pentru comutarea semnalelor de înaltă tensiune în sistemele de măsurare de înaltă precizie.
Automatizare industrială: Folosit pentru transmiterea și protecția semnalului în circuitele de control de înaltă tensiune.
| Evaluare de contact |
| Aranjament de contact | 1A; |
| Evaluare de contact | 100W (tensiune de comutare maximă 350VDC, 300VAC) |
| Tensiune maximă de comutare | 1000VAC vârf/VDC |
| Curent de comutare maxim | 1,0A |
| Curent de transport maxim | 2,5A |
| Speranța de viață | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Parametru bobină |
| Tensiune bobină (VDC) | Rezistența bobinei Ω± 10% | Curent normal (mA) | Tensiune de eliberareVDC(Min) (8% din tensiunea nominală) | Tensiune de preluare VDC (Max) (75% din tensiunea nominală) |
| Evaluat | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Atenție: 1, folosirea oricărei tensiuni a bobinei mai mică decât tensiunea nominală a bobinei va compromite funcționarea releului.
2, tensiunea de pornire și eliberare au scop exclusiv de testare și nu trebuie utilizată ca criterii de proiectare.
| Condiție de funcționare |
| Rezistența de contact | 150mΩ |
| Tensiune de avarie | Bobina la contacte | 4000VDC |
| Prin contact | 4000VDC |
| Rezistenta de izolare | Contacte deschise 1X1011Ω MIN. Contacte la bobină 1X1011Ω MIN. |
| Capacitate | Prin contact deschis | 1,0pF |
| Contact deschis la bobină | 2,0pF |
| Timp de operare | 1,0mS |
| Timpul de eliberare | 0,25mS |
| Temperatura de operare | -40℃-85℃ |
| Temperatura de depozitare | -40℃-105℃ |
| Temperatura de lipit | 5 sec. max 260℃ |

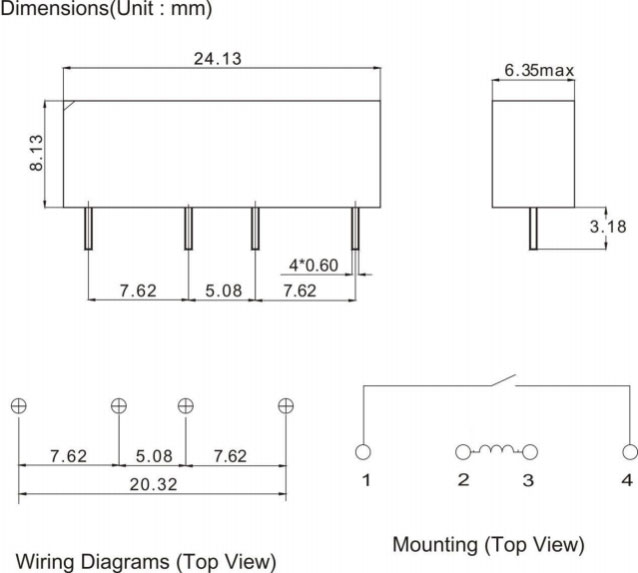

Dimensiuni (mm)
| Informații despre comandă |
| SIPHV - 1A 12 1 2 3 |
| 1. Număr piesa: SIPHV 2. Formular de contact: 1A 3. Tensiune nominală a bobinei (VDC): DC: 5,12,24 |
