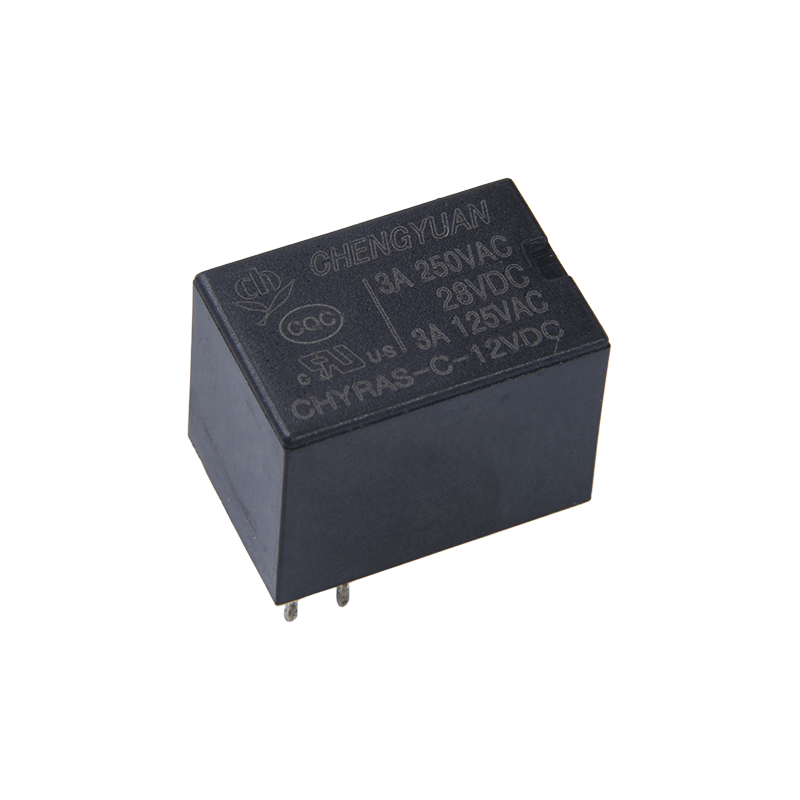

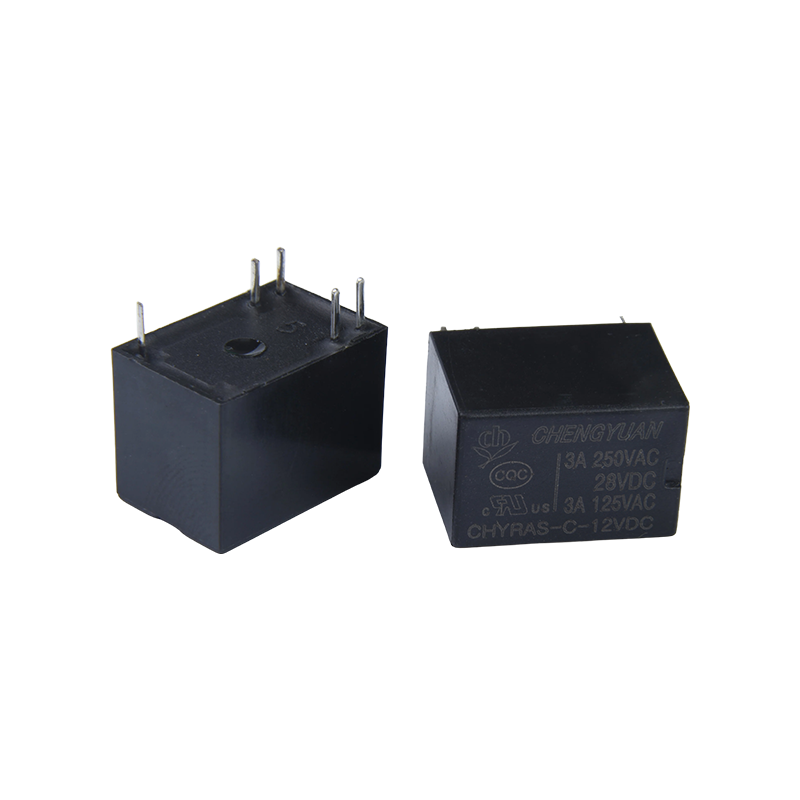

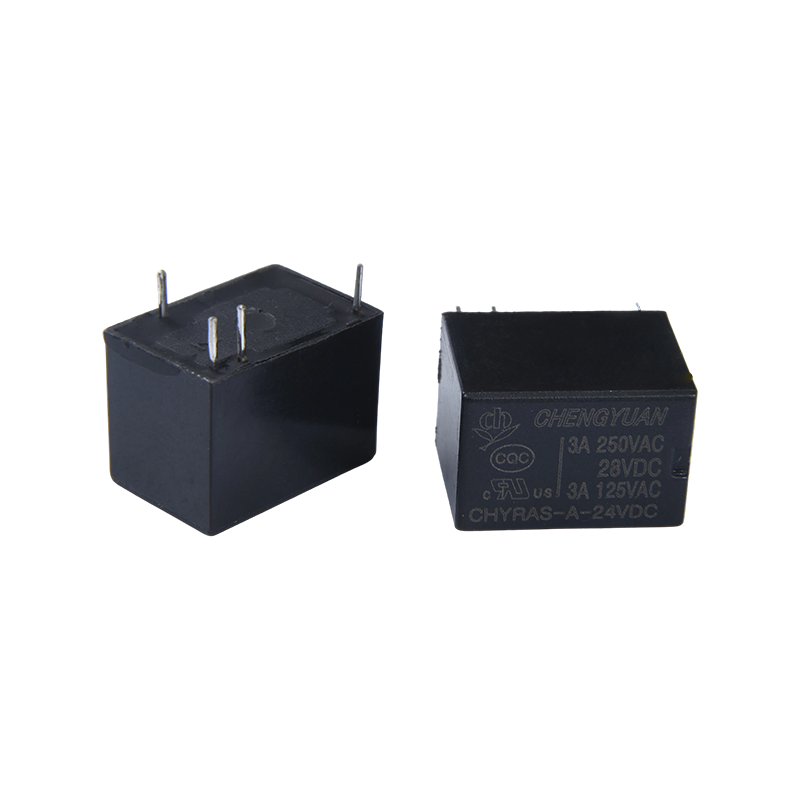

I. Avantajele de bază
1. Răspuns de înaltă sensibilitate: bobina de înaltă sensibilitate de 200 mW permite un răspuns rapid la semnalele slabe de control, îmbunătățind acuratețea controlului semnalului.
2. Adaptabilitate puternică la mediu: Structura etanșă rezistă în mod eficient la praf, umiditate și alți factori de mediu, prelungindu-și durata de viață.
3. Consum redus de energie: Designul de putere redusă de 0,2 W este potrivit pentru dispozitive alimentate cu baterie sau cu putere redusă, reducând consumul total de energie al produsului final.
4. Versatilitate largă: compatibilitatea largă de tensiune, ambalajul standard pentru PCB și adaptabilitatea la mai multe scenarii acoperă diverse domenii, cum ar fi comunicații, securitate, echipamente de birou și electrocasnice, sporind reutilizarea produsului.
II. Structura produsului și caracteristicile de instalare

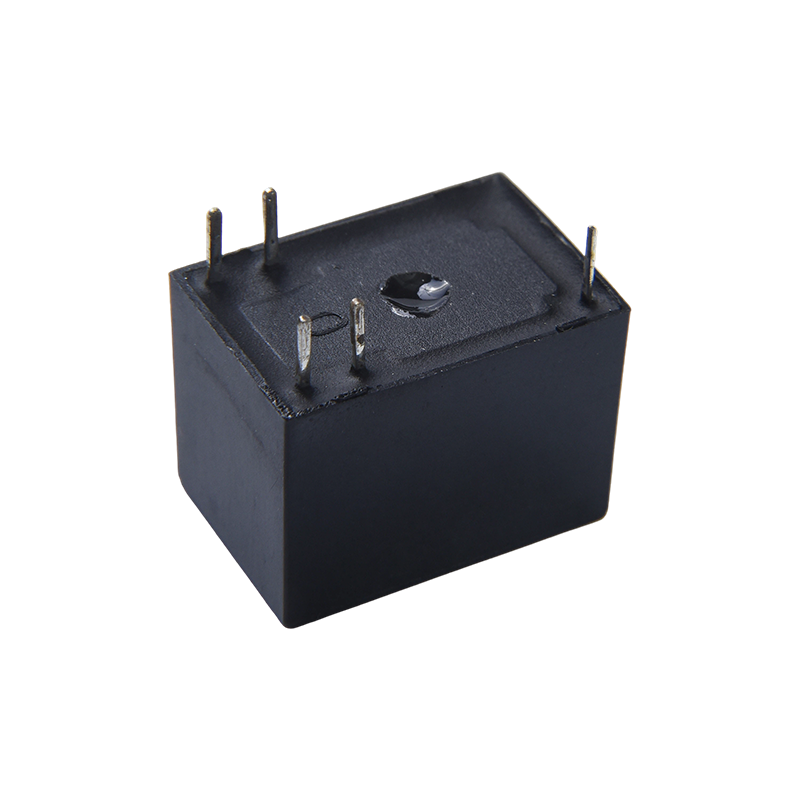

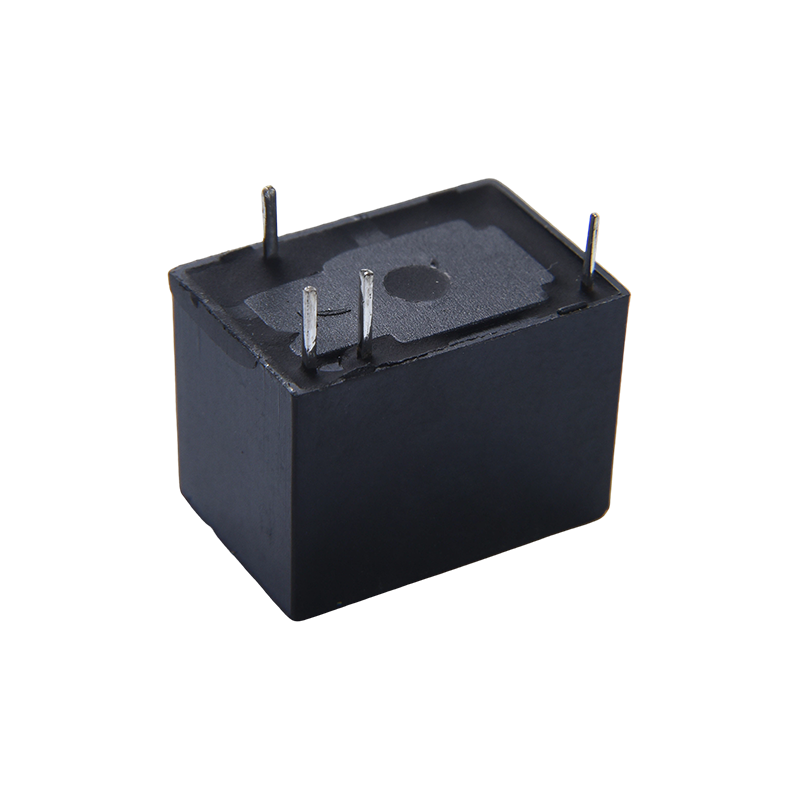

1. Ambalare și design pini: Adoptă un pachet PCB cu 5 pini cu un aspect standardizat al pinii, facilitând sudarea automată și asamblarea în masă și potrivit pentru design-uri de plăci PCB de înaltă densitate.
2. Dimensiune ultra-mică: Dimensiunea compactă satisface nevoile de instalare internă compactă, economisind spațiu pe placa PCB și contribuind la miniaturizarea produselor finite;
3. Structură etanșă: Designul etanș previne în mod eficient pătrunderea prafului, umidității și a obiectelor străine, îmbunătățind durata de viață a acestuia în medii complexe. III. Core Functions and Applicable Scenarios
1. Funcții de bază: Oferă izolarea semnalului, controlul semnalului și funcțiile de protecție a circuitului, izolând circuitul de control de circuitul de sarcină și protejând componentele de control de bază;
2. Echipament de comunicație: Potrivit pentru comutarea semnalului și controlul circuitelor în echipamentele de comunicație, cum ar fi comutatoarele, asigurând stabilitatea transmisiei semnalului.
3. Echipament de securitate și siguranță: poate fi folosit ca unitate de control pentru sistemele de control al accesului de securitate și echipamente de monitorizare, permițând detectarea și controlul stării comutatorului de blocare magnetică a ușii și controlul transmisiei semnalelor de alarmă de securitate.
4. Echipamente de birou: Potrivit pentru controlul intern al semnalului în echipamentele de birou, cum ar fi imprimante și copiatoare, îmbunătățind precizia funcționării echipamentelor.
5. Aparate de uz casnic: Folosit pentru controlul semnalului auxiliar în aparatele electrocasnice mici, cum ar fi comutarea și protecția circuitelor interne, care corespund cerințelor de proiectare de putere redusă ale aparatelor electrocasnice;
6. Automatizare industrială: aplicabilă legăturilor de control al semnalului mic din echipamentele de automatizare industrială, permițând operarea coordonată și controlul diferitelor module ale echipamentului.
Date de contact
| Tip | CHYRAS |
| Material de contact | Aliaj de argint |
| Rezistența la contact | 100mΩ Max.(la 1A 16VDC) |
| Sarcină nominală (încărcare rezistivă) | 3A/12V0AC |
| Max. curent de comutare | 3A |
| Max. tensiune de comutare | 125VAC |
| Max. puterea de comutare | 360VA |
| Min. comutare sarcină | 6V 1A |
| Caracteristici |
| Timp de funcționare (la tensiunea nominală a bobinei) | 10 ms Max. |
| Timp de eliberare | 4 ms Max. |
| Rezistență la izolație | Min 1000MΩ (la 500VDC) |
| rigiditate dielectrică | Între contactele deschise: 500VAC, 50/60Hz timp de 1 min |
| Între bobină și contact: 750VAC, 50/60Hz pentru 1 minut |
| Rezistență la vibrații | Distructiv | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Funcțional | 10-55 Hz, la amplitudine dublă de 1,5 mm |
| Rezistență la șocuri | Funcțional | 10G Min |
| Distructiv | 10G Min |
| Rezistenta | Rezistență mecanică (10800 ops./h) | 10000000 ops.(la temperatura cameră) |
| Rezistență electrică (360 ops./h) | 100000 ops.(la temperatura cameră) |
| Temperatura mediului ambiant | -40℃~ 85℃( fără condens) |
| Greutate | Aprox. 3,7 g |
| Date bobine (la 20℃) |
| Nominal tensiune (VDC) | Nominal operare curent ±10% (mA) | Rezistența bobinei ±10%(Ω) | Funcționare nominală putere | Tensiunea de funcționare (Max.) | Tensiunea de eliberare (Min.) | Max. tensiune admisibilă |
| 3 | 150 | 20 | Aproximativ 0,45 W | 75% din nominal tensiune | 5% din nominal tensiune | 130% din tensiunea nominală |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Aproximativ 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Aproximativ 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Datele afișate mai sus sunt valori inițiale. Nu aplicați tensiunea maximă admisă pe bobină mai mult de 10 minute pentru a evita supraîncălzirea bobinei.

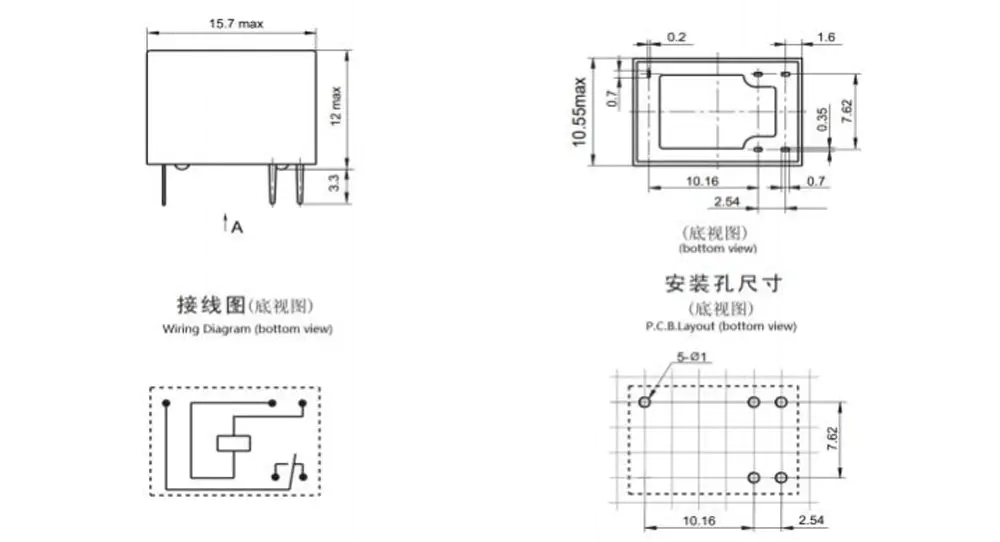

Dimensiunea conturului, Diagrama cablajului, dispunerea PCB (Unitate: mm)

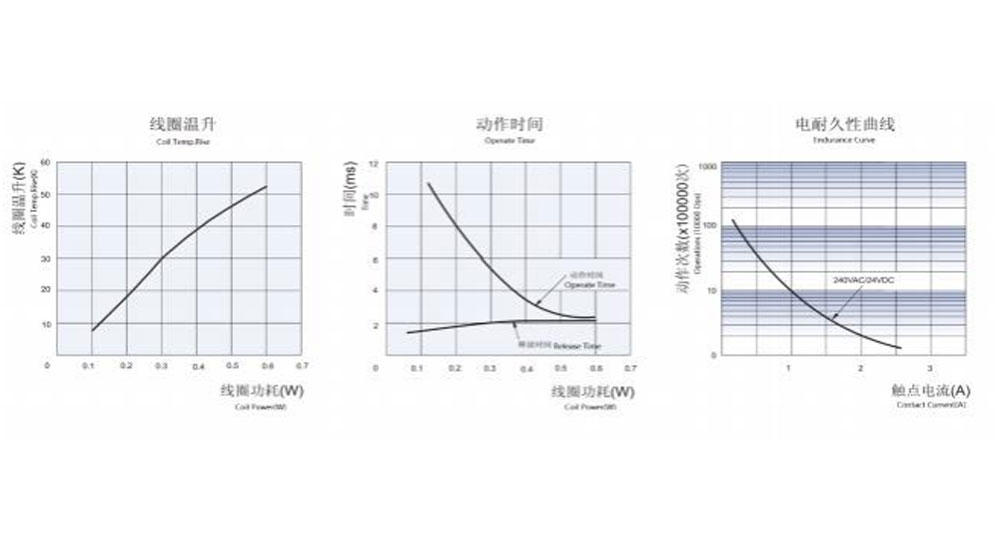

Curbe caracteristice
Informații de comandă
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：Tip：CHYRAS
2: Aranjament de contact: C Fom C ; H De la A ; B De la B
3: Tensiune nominală: 3,5,6,9,12,24VDC
4: Culoare carcasă: H-Negru; L-albastru, Y-galben
5: Putere bobină: D-0,36 W L-0,2 W
6: Construcție de protecție: rezistentă la S-Flux,
SH- Tip sigilat lavabil
7: Parametru special: Tip standard zero
Literă sau număr-cerință specială
Releele rezistente la flux nu pot fi utilizate în mediu cu poluanți precum H2S, SO2, NO2, praf etc.
Curățarea cu apă sau prelucrarea suprafeței nu este sugerată după ce releele rezistente la flux sunt asamblate pe PCB.
Un sufix special personalizat este disponibil după ce a fost evaluat de CHENGYUAN.
Disclaimer: specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare prealabilă.
Nu am putut evalua toate performanța și toți parametrii pentru fiecare aplicație posibilă. Astfel, utilizatorii ar trebui să fie în poziția potrivită pentru a alege
Produs potrivit pentru propria lor aplicație. Pentru releele sigilate, după instalare și curățare, vă rugăm să deschideți orificiul de ventilație din carcasă înainte de utilizare. Dacă există întrebări, vă rugăm să contactați Chengyuan pentru servicii tehnice. Cu toate acestea, este responsabilitatea utilizatorului să determine ce produs trebuie utilizat.
